pnp三极管测量方法

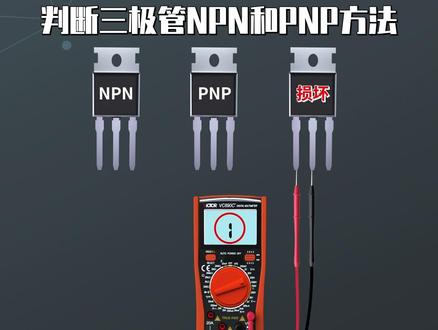

红表笔放中间，黑表笔放两边，看看有没有毒数。若有，则红表笔端为 p， 黑表笔端为 n。 若没有，则红黑表笔反过来再测一次，若两次都没有事数，则三极管可能损坏。

班长网友私信来问，板子上三极管没有施音号的情况，如何判断该三极管是 npn 还是偏僻啊？ 可能有的网友就会说啊，这还用测吗？那肯定是 n p n 型三极管了啊，为什么呢？因为电路中的 n p n 型三极管呢，使用的 远比 pnp 型三极管要多，话糙理不糙哈，的确，在我们整个应用电路当中， npn 型三极管呢，是比 pnp 型三极管使用的多一点，但是维修肯定不能盲人摸相，凭感觉下手，那其实是有非常简单和便捷的方法呢，能够快速的去判断三极管是 pnp 型的还是 npn 型的。那 三极管呢，有两种类型，一种是这样子的， n p n 型的，另外一种呢，是 p n p 型的，其结构呢，就是由两个拼音结组成在一起的。 n p n 型三极管的图形符号是这样子的，箭头 朝下，当 b 级有信号时呢，电流是从 c 级流向 e 级的。 p n p 型三极管呢，图形符号是这样子的，箭头是朝上的，当 b 级有信号时，电流是由 e 级流向 c 级的。我们再将三极管通俗一点呢，是这样子， npn 型三极管内部呢，是这样子的，假如不知道三极管的每一个引脚定义的情况下呢，我们可以将外用表打到二极管档， 直接测量 c 两端不倒通，那么黑表笔可以固定不动，将我们的红表笔呢，再分别移至测量另外两个端子，测量出来有压降的一端呢，即表示为三极管的 b 级。那么此时我们红表笔不要动，再将黑表笔移至另外一个引角， 有压降，即表示 npn 型三极管，通俗一点讲，就是红表笔固定在任意一个角不动，黑表笔移动，如果移出来呢？测量出两个阴角有 有压降，那么即表示为 npn 型三极管。那么同理， pnp 型三极管呢？将其内部简化一下，是这样子测量的过程呢？将我们的黑标尾啊，先固定在某一个引角不动，分别移动我们的红表笔。多测几次，当固定 黑表笔在某一个点的时候呢，红表笔移动至另外两个阴角，如果能够测量出来我们的管压价，那么即表示为 p n p 型三极管。

电路设计的干货来了，今天我带领大家学习一下如何判断 n、 p、 n 型三极管的三种工作状态。太基础的知识呢，我们就略过了啊，在 n、 p、 n 型三极管当中呢，分别会有两个拼结哎，一个在 b、 c 级之间，一个在 b e 级之间， b、 c 级之间的这个拼音节呢，我们叫做极电节。极电节啊， b、 e 级之间的这个拼音节呢，我们叫做发射节。 那么在 c、 b 之间呢，会有个电压，我们写叫 u c b b e 级之间也有个电压，我们叫 u b e。 那三极管的三种工作状态呢，分别叫截止状态、放大状态和饱和状态。呃，截止 的时候呢，意味着这个三极管完全不导通，所以导通的时候呢，他又分为放大和饱和导通两种啊。那么我们先来看第一种啊。第一种，截止状态， 如果想让这个三极管导通 b、 e 级之间的这个拼音节至关重要啊，所以呢，这三种状态和 b 级之间的这个拼音节都有非常紧密的关系。 截止的时候呢， b、 e 级之间的发射结不导通啊，不导通意味着这个 p、 n 结它两端的电压是小于零点七伏的，所以呢，就是 u b、 e 小于零点七伏啊。 那么在这种状态下，即使你闭一节，就是我们的发射节正偏，他也不会倒通啊，正偏，因为他偏的不够大，小于零点七伏，这个平行节不倒通，那就没有办法，所以他是截止的啊。第二种呢，我们叫做放大状态， 在放大状态下， b、 e 级之间的发射结必须是导通的，那意味着我们的 u b e 要大于等于零点七伏， 那么他大于零点七负，意味着咱们的发射结是正篇哎，所以呢，发射结正篇同时还需要满足一个条件是啥呢？我们的集电结必须是反篇的哎，写到这集电结 反偏，那反偏意味着什么？意味着 c 点的电压要大于 b 点的电压，所以咱们的 u c b 要大于零，哎， u c b 大于零啊，这是放大状态啊。 然后我们再来看一下第三种状态，叫饱和 导通状态啊，就饱和状态也可以啊，在饱和状态的时候啊，我们的发射级的条件和放大状态的是相同的哎，所以同样有 u b e 大于等于零点七伏。然后我们的发射结正片，始终记住，发射结是正片，此时呢， 我们的极电节啊，饱和到通的时候，极电节变成了正片， 极电界也是正品，那意味着咱们的 b 点的电压要比 c 点的电压要高了啊。所以记住，此时变成了 u c b 是小于，也可以等于零，小于等于零啊，等于零是在他临界状态啊， 所以大家看到了吗？截止放大饱和三种状态，他们的三种的条件，你学会了吗？欢迎关注郭老师的视频，每天给你分享一些简单有用的干货知识。

万用表怎么测量三极管是 npn 型还是偏 p 型的呢？首先万用表达到我们的二极管档位，现在是风铃档，我们切换一下就是二极管档了。大多数的三极管中间的银角都是这个积极，我们将红表笔接到这个积极上， 然后黑表笔接另外两个角，依次接上。 如果万元表上面显示的是正向电压，就说明这个是 npn 型的三极管，如果没有显示，就说明这个是偏 p 型的三极管。

判断三极管 npn 和 pnp， 红表笔放中间，黑表笔放两边，看有没有毒素，若有，则红表笔端为 p， 黑表笔端为 n。 若没有，则红黑表笔反过来再测一次，若两次都没有试数，则三极管可能损坏。

我们用数字万用表的二极管档去测量上级管，当我们用红表笔固定一个角位，用黑表笔去测量另外两个角位都能够正向打通时， 说明我们红表笔所对应的角位是三极管的积极。我们所测量的这个三极管是 npa 型三极管。当我们用黑表笔去固定一个角位，用红表笔去测量另外一个角位 都能够正向打通时，则说明我们黑表笔所固定的角位是三极管的积极。呃， 此时我们所测量三极管是一个 p、 n、 p 型的三极管。这里需要说明的一点是，若是我们采用的是指针式的万用表，则我们所测得的三极管型号 np 是 n 型，和拼 p 型是相仿的。有知道原因的吗？欢迎在评论区留言讨论，谢谢！

我们都知道三极管分为 m p n 与 p n p 两种类型，那它们之间都有什么区别？ 首先看他们的电路图点， p n 箭头是向外的， p n p 箭头是向内的。 其次，内部结构不同。 n p n 管由一个 p 型半导体和两个 n 型半导体组成，而 p n p 是由两个 p 型半导体和一个 n 型半导体组成。 p n p 为共音级，即两个 p n 结的 n 结为机级，其余两个 p 结分别为机电机和发射机， m p m 相反。第三，电流方向不同。对于 m p m 管来说， 电流是由积极和极电极进来，最后汇总由发射极流出， p m p 则是发射极流入，积极和极电极流出。 第四，电路用法不同。我们用三极管与灯泡搭建一个简单电路，三极管作为开关。 n p n 三极管一般是在灯泡下面， p n p 一般是在灯泡上面，那么 n p n 可不可以把灯泡放在下面呢？ 这个是不可以的，因为灯泡它存在电阻，根据串联分压原则，它会分一部分电压，会使积极导通电压增大。 我们都知道 mpn 型三极管积极比发射极高，零点七伏才能导通。假如灯泡在集电极上面，发射极直接接地，因为发射极处接地电压为零伏，积极处只要有零点七伏电压就可以导通了。 但是此时灯泡在发射器下面，假如他会分取零点三伏电压，那么积极需要导通就得一伏的电压。如果换的灯泡，他的组织发生变化，那么积极电压也得变化，灯泡才能点亮。如果不变化的话，就可能出现不能点亮的现象， 这是不合理的。但是如果我们把灯泡放在上面，那么无论如何更换灯泡，三极管积极处都只需要零点七伏电压就能导通，不会受到灯泡的影响。 p n p 三极管在灯泡上面也是这个原理。也可以认为 p n p 管是用来控制电源能否接过来，它是控制上油。 n p n 管是控制电流能否接地，它是控制下油。

电路设计的干货来了，很多电子初学者呢，分不清楚 npn 型三极管和 pnp 型三极管，在数字电路当中作为开关使用的时候，控制端 b 级是给高电瓶的时候他导通呢，还是给他低电瓶的时候导通？今天啊，郭老师就给大家讲讲这个知识点。 我们先来看看 npn 性的三极管啊，这里有一个箭头啊，当然不管是 npn 还是 pnp 都有一个小箭头啊，这个箭头呀，就是一个 pn 结啊， 所以这是一个 p 端，这段是一个 n 端，那么三极管完全倒通的时候呢？他有一个基本条件是 b e 级之间的，这个 p n 结一定要正篇啊，就 就是我们看到的这个小箭头，它就是 b e 之间的啊，同样 n p n 三极管也是一样是 b e 之间，只是说它这个箭头是有 e 指相 b， 而 n 拼音型三极管呢，是有 b 指相 e 的啊，那么这个拼接要正片。何为正片？就是 p 端的电压高于 e 端的电压 啊， p 段的电压高于 n 段的电压，那么 p 段呢，刚好是 b， 所以想让他高，那么 b 段我们就给他一，就是高电频，他才能够高啊，下下面的是低，所以呢， n 频三极管当中哎， b 段我们给一的时候他通， 那么反之我们给他零啊，他关，哎。那么在 p n p 型三极管当中，我们看这个 箭头的方向相反了，它是由一指相闭，当然它仍然还是一个 p n 结啊，我们也要让这个 p n 结 正片，那么正片意味着 b 段的电压低， e 段的电压要高那么低，所以我们这段 b 给他零的时候他通， 给他一的时候他关，哎，这就是两种三极管的区别了啊， b 之间给的电压是不同的，是相反的啊。同学们，你们学会了吗？欢迎关注郭老师的视频，每天给大家分享有用且简单的电子知识。
