这节课我们主要来认识一下施工图的一些识图规范,还有一些图号啊,图例的代表的一些什么意思,我们都要先再画施工图,先有一个大致的初步了解。 首先我们的图纸的一个一开始的话就是一个图纸的一个封面,图纸的一个封面他会显示我们的一个什么样的信息呢?是一个我们项目的一个名称,还有我们的一个的公司的一个名称, 然后直接到下面这一个图纸目录,图纸目录呢,主要是大家都知道目录是吧?然后图号这里那还有一个信息图号, 平面图它是属于 p, 它的一个代号是属于 p, 然后有几个频道平面图它有什么?平面图有一个原始的平面图,墙体放线图,还有平面布置图,以及地面所为 地面铺装,天花布置,还有立面锁影图,还有一个天花尺寸,天花灯具定位图,还有强弱电定位图,还有一个就是灯位控制图,几排水定位图,这些都是属于平面图的, 然后它的一个图符是属于 a 三, a 三的尺寸是多少呢? a 三的一个尺寸是属于四 四二零乘以二九七, a 二的尺寸那就是属于,给大家搜一下,我也是必死,不记得那么多,有一些工装的一些图的话,他们的 平面图会属于很大,属于很大,我们就会用到 a 二的一些图幅,像一同长的一些家装,他可以用到 a 三的就可以了。 a 三的尺寸是多少呢?我给大家写一下, 四二零乘以二九七,这个就是 a 三的一个屠夫的一个大小,然后到我们的一个立面图,立面图的一个代码的一个编号是属于 一有一的,那就是代表他的是一个立面图,然后大样图,大样图的一个代码的编号是不是属于 d? 好了,就是这几样,我们首先来看一下他的一个,接下来就是一个材料表的一个图,还有材料表还有一个图纸的符号,说明 这一个材料代号指引图呢?我们先来认识一下乳胶漆,它的一个材料代号就是 p t, 食材,那就是 st, 你看这里白色防潮乳胶漆也是属于乳胶漆的一种,那就直接 p t 杠零二下来,如 果还有灰色的一个乳胶漆的话,我们在输入当中可以直接输入 pt 杠零三,石材的代码是 st, 那么玻璃的一个代码是 gl, 我这里有一个, 我看一下,我们这里有一个图标,他是属于有一个材料的一个代码符号的一个表格, 看到没有?木材、 wd, 墙纸、 wc, 还有一些洁具啊,布料、 up, 瓷砖、 ct, 这些我们都是要了解清楚的, 就是你记不了这些啊,你们也要输入,因为我们画图的时候,做材料表的时候肯定要运用大的,你看 金属的话是属于 n t, 镜子的话属于 m r, 那么我们的一个材料代码我就先认识到这些, 然后到下面这个图标的直径,这一个图标此时就是一个图名符号, 我们来到平面图这里,我们在这里会用到这一个,其实就是标明我们这一张图纸是属于什么图,这一个就是平面布置图以及地面所允图,下面这个其实就是他的一个尺寸,这一个比例的一个尺寸, 然后这一个的话就代表它的一个编号, 这个编号的话我们其实是 来到这边,先 只要知道他是一个编号就好了。然后到立面锁引图,在立面锁引符号 来到我们的一个平面图,是吧?平面图里面会有一个呃,锁引,立面锁引图,那么我们来看一下这个工位的一个锁引的一个认知一下这一个一零杠,一零一是吧? 一零一一他其实对应的是这一面墙, 这一面墙的一个立面图,我们打开一下他的一个就是往这边看的一个立面图,打开他的一个效果图形, 找到工位,看一下有没有工位线, 好像没有工位的,因为他只有一个主位,那么我们就讲一下主位吧,来到这个主位,是吧?刚才有一个主位的一个效果图,就是这一个主位的一个效果图, 这个 这个洗手台对应的就是这一个洗手台,然后到这个淋浴间的话,对应的话就是这一个淋浴间,然后马桶就是这一个, 然后我们看一下他的一个图号怎么运用,他是属于在一零九这个图框,这这一个图框,我们先找到立面图,找到一零九这一个图号, 好,就是这一个一米九,是吧?这一个就是我们刚才看到的一个效果图,对应的立面图,这一个就是对应 这个领域间,对应的话就是这一个领域间,然后到这个 这个洗手台对应的话,就是这个洗手台,我们的天花,它对应对应剖切下来的话,其实这是这一个,这个代表的 是一个灯带,然后这一个是一个暗藏灯带,这两个是一个暗藏灯带,看到这个发光没有?他是补切的符号,是直接是从这里补切过去,然后这个代表的话是一个墙体, 这个代表算是一个墙体,然后到另面一个,这是他的第一面,那么我们来到第二个,这个 要看到二一零九二,然后来到这边,他对应的话就是直接这个 这个图标的一个箭头指向哪里,他其实对应的话就是哪一面墙的一个立面图, 先把这个擦掉,先 是吧,这一面墙的话是对应的话就是这一个图号,这这个图号对应的话就是一个这一面墙,这属于一个正交的关系, 我们只要知道他的一个表示方法就可以了。 然后再来到我们下一个图号,大样的谱切符号,大样的谱切符号的话,我们再来到他的一个立面图 这个吧,这个就属于大量的一个 口切符号,那什么意思呢?其实就是说他要口切到这一个主卧的一个电视背景墙的一个大样做法。我们来到找到他 d 杠零六是吧?找到 d 杠零六这一个图纸 属于在这边的 d 杠零六这个图号,找到它的一个图号,然后来到十一这里,这一个除这个就是属于电视的一个背景墙的一个,很跑面。 好了,接着介绍下一个,然后带样图的一个锁影符号,我们再拿到立面图 这个他是不是框选出来的?框选出来的话,他只是就是说这一个的一个大样图呢?是在 d 杠零六这里,我们再来到 d 杠,哦,是 d 杠零八,我们再来到 d 杠零八这里, 找到 d 杠零八, 是这个,然后这一个就是我们的一个主卧的一个卫生间的一个洗手台的一个大样图, 我们只要知道他的一个运用方法就可以了。好了,接着下一个区域编号,这一个我们话会用到的比较少一点,我们再看 下一个这个材料编号会用到比较多一点。材料编号 wd, 前面我们讲到了这一个其实就是代表着一个木材四面,就是一个木材的一个代号,在运用的场所的话,只是在立面图上会用到的比较多一点。 你看这个,我比如这个吧,我找一个这个,其实这个柜子其实就是 w b。 杠零一,橡木四面,这是在立面图上会用到的比较多一点。 还有这些甲板底板的一个墙布,是吧?甲板底包的一个墙布,那么就是 wp, 他的运用方法就是在立面图上会标注他的一个材料,就是好让施工方会知道他挂的这个是什么材料吗?你看填充的这一个图案,其实就是属于墙布的一个图案,然后继续往下一个 家私所谓符号其实在一些,在一些要进行一个家具的 一个平面图的话,他就会用到,像这一张图的话他就没有用到。有一些特殊的那些客户,他会要求你做这个你才会做,那你没有要求的话你就不用做了, 这个我们直接跳过就好了,主要是方运用的方法跟我刚才讲的是一样的,来到我们这 一个天花标高,还有一个天花材料编号,天花标高其实就是在运用到天花图会比较多一点。 c h 代表的是一个标高,这个是什么意思呢?他的标高其实就是二点五米的意思,就是吊顶的完成面, 吊顶的最低点,然后 wd 杠零一就是他吊顶使用的材料是一个木材饰面。我们来到他的一个天花图来解释一下, 拿到这个客餐厅吧。嗯,这一个就是他的一个天花图了,是吧?
粉丝587获赞3634

我们平时在 c ad 里面导入到 suv 的图形呢,经常会遇到一个情况,就是你没有办法封面,那么这个封面是因为什么原因?呃,没有办法去实现呢? 是因为有一些线条啊,他从平面图上看过去呢,他是完整的一个闭合的图形,但一旦你换一个角度, 你会发现呢,他们并不是连在一起的,就这样的线条导致了你的图形没有办法封面,那软件层面的话来讲的话,就是他们的 z 轴啊, z 轴不在一个平面上, 所以呢,如果你去手动的去处理的话呢,还是非常麻烦的。这里呢有一个办法,就用插件嘛,我们选择所有的线条,然后呢搜,搜什么?搜一加平啊,你打拼音也可以啊,这里有个叫 z 轴归零,那你只需要选择你的图形,然后呢我们点一下这个 z 轴归零, 他就会把你所选择的线条直接归在这个世界坐标,轴零点就 z 轴零点的位置,那么这个时候呢,他们就已经是被压到一起去了,但是这个时候你会发现,你再去描边,描边的时候呢,他们还是没有办法封面,这个原因呢是 这个插件目前的机制还有点小问题啊。有一个办法就是我们选择这个图形,然后呢 ctrl x 就剪切一下,找到编辑,找到定点粘贴,把它再粘回来,这个时候呢,你就可以对他进行封面了,那么这是目前这个插件呢,你需要额外添加的一个步骤哈。

这是你以为的施工图封面吗?施工图简单学,今天我们来讲一下关于我们的封面。那么在我们装修公司里面要绘制一套施工图的时候,首先第一张图映入我们业主眼帘的并不是原始结构,而是我们的封底封面。 封底封面他要告诉你我们公司里面所在的名称、地址,电话号码,以及在我们绘图的过程中有哪一位设计师, 每一位助理绘图员,有哪一位进行审核校对,那么同时这张图纸的编号为零一,所以告诉我们的事情就是在我们施工图纸当中,一定要给业主表现出来一个精美的封面,那么这个封面就是体现出我们的施工图的一些呢?嗯,格局还 呢,在我们设计的过程中,后面呢会紧跟随着的会是我们的免责声明,设计声明以及我们的施工规范等等的操作部分,告诉我们的业主正规的流程,正规的装修公司,他会有呢怎样的一些需求,有怎样的一些要求,所以我们在绘制施工图的时候,这时装修公司里面必不可少的一个准备工作。

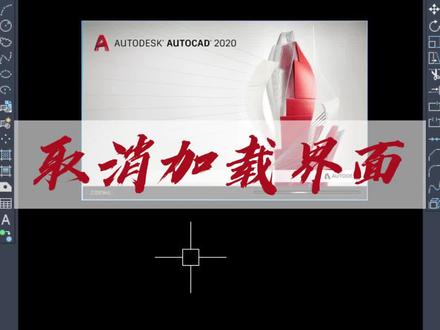

我们每次打开 cad 都会弹出这个加载界面,其实很多人不知道这个加载界面,他是可以取消的。我们关闭所有 cad, 点击否, 当我们把鼠标放在 cad 的这个图标上,点击鼠标右键找到属性,点击, 点击一下这个位置,点击最后的位置,按一下空格键,再输入斜杠键,输入 nologo, 然后点击应用,再点击确定。 当我们再次打开 cad, 鼠标左键双击它就不会再弹出刚才加载的界面。
