棒棒糖刀加工的力气，掌握它就能够减少工序，我们看这产品两边要捣碎角，然后有三个面需要加工， 他需要几道工序。好，那我们看看这个产品，他的正面、反面、上面、下面、左面、右边都需要倒角，他需要几道工序。 我是成功下面直接实操。首先我要提醒一下，干工程一定要有想法，一定要有方案。好，我们先复制模板，这模板跟新建是一样的，只是我改了，他的金刀道具已经创建好了，按照这个方法大家也是可以做的出来的。好，指定一下部件， 指定下气压区域，这里有个重点，曲面百分比我们要控制一下，其实不差百百分之五十接触，不差百分之五十，那这个时候他系统就 自动删除我们曲面的一个中心线，布局改为零，就是一刀。然后我们改一下投运时量，查下驱动体。好，我们直接生成道路，看下效果。接下来我们开始加工，加一个工件，我们先把它复制粘贴一个， 然后切换一下部件，再指定一下切下区域， 切下方向。好，我们直接生成刀豆，我们侧面也是可以增加多刀豆了啊，这里的话由于时间关系我就不演示了，这里的话我们看下效果啊， 就这样一个效果。接下来我们加工它的底面，先把它复制粘贴一个，然后指定它的切换区， 指定切下方向。好，直接生成刀路。这里有点需要注意啊，我们大家这个进道线的话不要踩到弓箭，如果短了的话，我们把它延长一点，这个比较简单，我就不做修改，我们看下效果， 掌握方法，他就很简单，接下来我们加工他的后面先复制粘贴一个，再指定他的一个企业区域，指定企业方向。 好，然后我们生成道路，这次要改一下他的一个劲道飞枪移动， 然后把它改为我们的线性延时量，反向一下，好，深层倒入， 我们看一下效果。好，就是这样一个效果，剩下的都是一样的操作方式，我就不耽误大家的时间，你觉得做完需要几道工序？

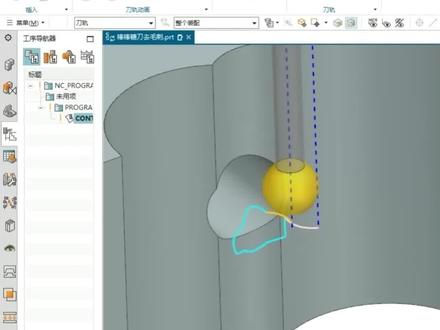

我们来看一下这样一个去毛刺的刀路是怎么做出来的，嗯，首先呢还是要做一点辅助啊，我们看到这个地方呢，比如说你要倒零点一的毛刺，那我们肯定要先给他做一个小小的倒角出来，因为我们要用到固定轮廓席里面的一个曲面的一个编程方式， 那这边呢我们可以给他选择边倒角，然后倒个非常小的一个零点一就够了啊，应用一下，那我们这个倒角面呢就出来了，那这个时候我们就可以回到加工里面去利用这个倒角面来做编程， 我们插入工序，然后选择固定轮廓洗。这边刀具啊一定是要糖球刀，如果说糖球刀没有的话，那其他的可能是做不了的，那这边切削方式呢，改成一个曲面区域，然后的话曲面我们就 选择这个倒角面就好了啊，点击他，然后呢选择倒角面确定一下啊，这边呢要给他选择切切方向，那我们就从这边往底下切也可以，然后的话选择这个箭头啊，这边啊好像是没选上，然后重新选一下啊，现在选上了， 然后呢他材料侧要记得一定是要反向过来啊，材料侧我们箭头要朝外面的，然后选择一个单向数量的话呢，我们这里只走一刀吗？就给零呃，公叉记得改一下，改成一个丝。 那这边搞定以后呢，我们刀具也有了，然后驱动也有了，那直接就可以生成刀路了，部件都不需要选择啊，选好以后，这个定这个进退刀，那肯定不行，我们需要进行改动啊，非切削参数里面，然后改成线性延时量就行， 然后适量的话呢，就朝着里面走吗？就朝这边就好了。嗯，退的，退刀的距离就刀具的百分百，这样比较安全，然后重新生成。那我们可以看到这样一个倒角的刀路，去毛刺的刀路就做出来了，这就是三轴这样一个打孔去毛刺的这样一个刀路。那我们可以模拟看一下一个什么样的效果啊？ 嗯，就这样走的， 可以看到非常的 ok。 好了，学到的同学记得关注点赞，今天的分享呢，就到这里。

ug 编程，棒棒糖刀加工倒扣，加油加油加油，是熟悉的声音还是同学们最熟悉的三个老师 啊？今天的这一个视频呢，给同学们来分享一下啊，我的一个学员的时尚案例啊，就是说他在加工这样的一个反斜度的这样的一个倒扣的 c 角的时候，我们如何用棒棒糖洗刀去完成我们的一个程序的编辑？ 好，我们首先在这里呢插入我们的工序，选择我们的一个固定轮廓洗，然后选择我们的这个零件， 然后呢其选择我们的一个曲面区域的一个呃驱动方式，然后呢选择我们的驱动面。好，我们来选择我们的这样的一个 c 角，选择我们这样的一个 c 角，然后呢下面的这些参数如何去调整呢？ 我们主要要去改的是他的一个切削的方向，就是我们在这里做这种倒扣特征的时候，我们的切削方向就要改变方向了，不再是从上往下去加工，还是从下啊往上去加工，然后选择我们的一个螺旋，对吧？给一个五的一个加工的数量点击确定。 然后呢投影史料的话，我们在这里，因为他是三轴的道路啊，我们不能去改变他的一个刀轴的方向，那么在这里呢，我们去改变的是什么呢？改变的是我们的一个投影的史料啊，那么我们在这里呢，选择的是我们的远离直线。 好，那么远离直线怎么去运用呢？就是说在这里构建一条线，那么这条线以这条线为基准，他会往外面这样去发射出我们的光芒，将我们的刀路啊映射在我们的部件上面， ok， 那么我们 在这里啊，就说你用这个远离直线，你首先要去找到这个中心点啊，像这种带圆弧的这种啊，你是找不到他的中心点的啊，我们有一个小技巧，就是说在这里创建一个这样的一个圆柱的，包容圆柱啊，然后选择我们的一个远离直线方向的话，选择我们的 g 轴方向， 中心点的话选择我们这个圆的中心，点击确定，然后来选择我们的一个棒棒糖洗刀， 对吧？然后呢在这里啊，我们要去调整一下我们的一个进退刀啊，这个比较重要，就是说不然的话你的一个刀具啊会干，会形成干涩。我们在这里呢选择我们的一个线性原始料， 选择我们的实量方向，然后给予一个百分之三十的一个劲道的长度，点击确定，生成我们相应的道路。 ok， 那么我们这样的一条啊，同学们，这样的一条加工这个倒扣的这样的一个道路就生成了，你学会了吗？啊，学会了的同学记得给三个老师点赞、关注和收藏哦，你们的支持将是我更新视频最大的动力啊，谢谢大家。

大家好，我们来看一下像这种啊，这种倒扣该怎么去做好这一点给大家分享一下做法。 先调整回去，然后我们这里创建工序，创建一个固定轮廓洗，然后选好那个球面洗刀，点击确定在这里的话不用选部件和切区，我们直接把这个改成曲面去确定， 然后选择这个面，然后确定这里的话点材料反向，让他反向这个面，然后切方向，切方向的话随便指定，比如说指定这边好，然后这里的话可以改个螺旋，然后把这些调好， 调好之后呢确定我们接下来去非车移动设置，非车移动怎么设置呢？非车移动的话就把 这个改成垂直于刀轴，然后这个给小一点好了，其他的就不用改，直接进行一个深层道路好了，这个时候我们的道路就做出来了啊，为了更好的检查，把它切成一半， 然后我们点开这个点开程序来看一下他那个道具位置。首先是这里啊，这里看上去是不会过切的啊，他是从这里下刀，下刀没有问题。那接下来就是一个关于切切的话，呃，可以看一下 从这边的第一面啊，是刚好可以切完整的，然后可以看下面，下面也都是完整的，切完 好，上面也是，然后退刀也安全好。接下来我们还可以检测一下啊，怎么检测？ 因为这个不选部件，我们把这个选好部件的 work piece 选上，然后不要生成，直接进行一个刀轨过切检查，用这个检查也是准的，然后过切余量啊，没有没有过切说明这个是可行的。

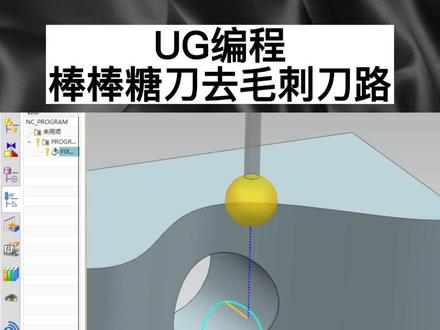

我相公，我们看一下，在三轴里面，这里有一个孔啊，侧面有个孔，然后洗完之后啊，这里会产生毛边，我们如何对他进行一个去毛刺呢？哎，我们插入工序可以选择一下高版本的这个三轴去毛刺， 然后指定下糖球刀啊，这把刀具必须是糖球刀。指定一下，我们要去毛刺的边， 然后确定一下，我们去茅厕大小，比如零点零零五啊，然后结体部件设定一下，这个程序就很简单，很快速就可以生成了，那生成完之后我们可以看到啊，哎，这个道路怎么有锯齿状， 而且这个刀路他好像连不怎么连贯，那这个告诉大家，这种的话就是弓插，你要调的很小，他才能把这个刀路生成好，比如我们改一下，比如改成 啊，零点零零一，零点零零一， ok， 那工厂改的很小之后啊， 哎，道路虽然说没有锯齿状了，但是他好像不怎么连贯，那所以显然不太好，不太好怎么办？我们可以使用地板板的边缘方式啊，地板板边缘方式我们可以，这个时候你就要做一个辅助体了，哎，相当于把我们的这个边孔边，你给他进行一个倒角， 打个零点一的啊，因为我们只是去毛刺，你把这个导咬结构给他做出来，都在加工里面来，我们使用插入工序，选择我们的曲面驱动刀具还是他啊，糖球刀，然后曲面驱动选择一下，比如我们要加工的这个边面， 一二三四， ok， 指定要切好方向，下面这个箭头啊， 这里没选中啊，只要向下方向插条反向箭头啊，一定要对朝朝哪边道路，哪边单向零刀， ok， 这里面我们弓插给一下， 接着一样的啊，我们指定这个部件啊，不用指定啊，直接驱动就好了，我们驱动程序直接生成， ok， 这个道路就生成了。那这个道路生成之后，你可能感觉这个进退刀不太好，进退刀我们一定要改掉，把这个进退刀改成圆弧，垂直于刀轴。 ok， 然后我们看这个道路啊，你会发现，哎，他全部是连起来的，但是最后的时候没有连起来，为什么？其实已经加工到位了，你可以看到这里的，比如我们的起点是刀具，这里已经触碰到了终点呢，在这个位置， 哎，刀具其实也已经触碰到了，哎，所以说没有必要连起来。学会点个赞，我们视频下方推荐 ug 高版本三周边的课程，每天晚上九点直播 ug 多的课程。
