兄弟们,今天教一下你们调同步皮带张紧度,这个是皮带张力检测仪,有条件的可以买一个。先把两边固定螺丝松掉,敲一下皮带九十七点五赫兹,原厂马牌皮带,建一条九十六赫兹。 我的是盖茨碳纤维皮带,这个皮带比较硬,所以建议调到一百零五赫兹左右,最好半个月检查,以便皮带张力, 不懂的又要黑皮带跳齿了。最后说一下调节的位置,平插左右两边都有这个刻度,左右两边的这个就是调节皮带紧度的固定点。

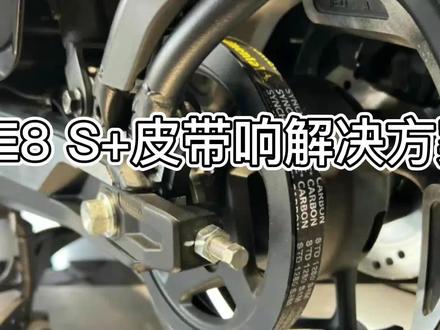

前段时间,我的集合业余八 s 家出现了加速时皮带吱吱响的问题,在 app 上反映以后,客服让我去售后检查一下,本地售后也不是很懂皮带传动的车,只知道紧皮带 调了以后吱吱声依旧,这个声音听起来就像是开了二十年的二手汽车的皮带发出的声音,听起来很不高级。我在集合 app 上看了一下,有些车友才骑几百公里就遇到了这个问题, 部分车友通过喷 wd 四十七支润滑剂来缓解皮带响声,但是这样做我总觉得治标不治本。仔细观察皮带,发现响声的来源是电击皮带轮,吱吱声是皮带边缘和皮带轮左侧挡边发生摩擦产生的。一般来说,异响 多来自于零件的震动或相对摩擦,虽然皮带张紧度不够,也可能造成吱吱声,但是低速移动都会响,就大概率是摩擦导致的了。拆开座筒俯视皮带,发现电机有朝向左后方的轻微倾斜,估计这是造成皮带贴边的主要原因。 至于为什么电机会倾斜,我有两个假设,第一种可能是车架制造精度不够,导致电机装上去就是歪的。第二种可能是这个电机扭矩太大, 车架强度不够,导致极限加速时车架变形,使电机发生了倾斜。但对于主机场来说,不管哪种情况,都应该在路试的时候被发现,不应该量产以后出现大面积皮带贴边异响的故障现象。因为电机 皮带轮无法调整,所以这个问题就变成如何调整后轮皮带轮来对其电击皮带轮。根据这个思路,既然前面的皮带轮倾斜了,后面的皮带轮也倾斜,相同的角度就能够保证两个皮带轮的平行度, 解决皮带贴边的故障。但这样调整会导致两个皮带轮的中心偏差改变,还需要对中心偏差进行调整。后轮需要向右侧平移,位于八 s 压的后轮皮带轮上居然自带了两个调整垫片, 去掉这两个垫片就能够把后轮皮带轮向右平移。但实践证明,去掉这两个垫片仍然无法完全修正调整平行度带来的中心偏差。接下来就开始具体操作。因为需要拆后轮, 所以需要先拆卸后挡泥板和皮带保护板。挡泥板固定螺栓是打了螺丝胶的,比较紧,皮带保护板由三颗螺栓固定在后平插上,上面那颗不是很好拆。然后拆下后轮螺母,把皮带从皮带轮上拿下, 将后轮轴推出,然后就能够把后轮拿下来了。拆下后轮以后,松开皮带轮的四颗螺栓, 将垫片拿出来后,重新安装皮带轮,并将螺栓打上规定扭矩,把后轮及调整螺栓装回后平叉。然后就需要调整左边的调整螺栓来调节皮带张紧度。 因为英波张景利仪比较贵,大家可以直接下载盖茨的 carbon drag 软件测量皮带震动频率, 方法为用扳手敲击皮带,看手机上能不能读出数据。免费的东西效果不是很好,比较考验手法和技巧,需要多次尝试才能够测出正确的频率。目前官方要求的皮带频率是九十赫兹到一百赫兹, 但我觉得稍微松一点,好像共振的声音没有那么大,不过张景度如果小到五十赫兹,在运动档及加速时会发生跳齿。 调好张景度后需要通过右边调整螺母。调整皮带轮平行度,可以采用撑起大撑打开定速巡航,保持二十千米每小时的轮速运转。 调整右边调整螺母直至电机皮带轮上的皮带从贴左边移动到贴右边,注意这时候就是平行度的临界值了。调整螺母 非常小的变化都能够决定电机皮带贴皮带轮左边还是贴右边。另外锁紧后轮螺母也会导致平行度变化,有让轮轴回中皮带偏左的趋势,大家只能多次锁紧车轮螺母并路势来确定最佳值。 我是调整为电机端皮带未贴皮带轮右边,这时候后轮皮带刚刚和皮带轮边缘贴合, 不再出现皮带和带轮摩擦产生的吱吱声。这是我的左右调整块位置,左边调整块刻度大约是第二格,右边调整块刻度大约是第四格。到发视频为止,已经行驶了两百公里, 皮带位置没有变化,也没有了吱吱声,可以认为基本解决了这个问题。遇到这个问题的车友可以尝试按照上面的步骤自己调整一下,希望能够帮到大家。
