保护压板的作用和功能

大家好，我是电力成套技术，今天带大家来看一下高压柜上的这个东西， 它叫做保护压板，在我们高压配电柜的面板上经常可以看到， 但是很多朋友不知道他的功能是什么，他是做什么用的，今天我们来教大家学习一下。 首先我们通过这个危机来手动的操作一下这个断路器的分合闸，我们进入调试模式的传动菜单， 我们来看一下这边有一些断路器的饱和出口，现在断路器在合闸位置，我们给一个跳闸出口的信号，让这个 道路去跳闸， 大家看一下现在断路器就处于跳闸的位置了，同样他在分闸位置的时候，我们给他一个合闸出口的信号，断路器就会进入合闸位置， 我们的远程控制以及三段电流保护的出口都可以通过这个危机保护来实现。接下来我们把这个合闸的压板给它打开，我们先把这个断路器分窄， 现在核砸到这个保护压板已经打开了，我们再给他一个核砸的信号。大家看一下这个危机这边是已经出了一个信号，但是这个断路器他没有核砸，也就是说我们把这个压板打开的时候，这个危机这边的空 就失去了这个作用，他只是给出了一个信号，但是他不能让他去核砸，大家看一下这时候手动旋钮还是可以核砸的，接下来我们把这个 核查的这个压板给他合回去，我们再来操作一下，大家看一下啊，现在就可以把这个断路器给合上了， 接下来我们再来试一下这个跳闸的这个压板，这时候我们给一个跳闸的信号， 大家看一下，这边信号已经跳出来了，但是这个断路器并没有疯长，也就是说这个压板在打开的时候，这个危机保护的三段保护全都是失效的。 对于我们电工在操作的时候，如果不懂这个千万不要去乱操作，如果在运行中把这个打开，使这个配电柜的上档保护都失效了，这是一个非常危险的事情， 我们高压配电柜中最常见的就是这两个压板，另外还有一些检修压板、非电量压板等等，但是我们这个危机保护中也有很多的那个可以自己设置的软压板。好的，本期视频在这里，喜欢我视频的朋友帮忙点赞加个关注，谢谢！

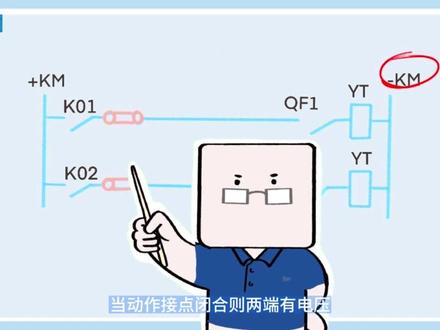

哈喽，这里是小电工实验室，今天我们唠一下关系到保护功能和动作出口是否发挥作用的主角，保护压板。保护压板大致可分为三类， 检修压板。保护装置上传信号给后台和远动。当设备检修时，需要做大量的实验，产生大量信号，这些信号的上传一方面会引起大量警告，小心我揍你。一方面会覆盖掉其他的号。 投入检修压板上传的信号就有标识了，后台和远动就能轻易区分 出口压板、出口回路或控制回路中的一个断开点。出口压板有一段带着保护装置里的动作接点，另一端始终带负点。当动作接电并 合，则两端有电压。此时若将压板投入断路器及跳闸，所以投入出口压板时，都要测量一下压板两端是否有一级电压，如有则不能投入 功能压板保护装置某一功能的开关，投入此压板将直流开入到保护装置，启动保护相应功能。投入此类压板前不需要测量。 怎样确保保护功能已正常投入？一、检查报文是否正确， 具体检查保护装置液晶模板的显示信息或者保护豹纹，确保保护功能已正常投入。需要富贵的也应富贵信号。二、检查指示灯是否清晰，是否有 高警。如保护装置高警亮灯应查明故障，无影响后才能继续操作。以上就是本期的全部内容了，我们下期再见！

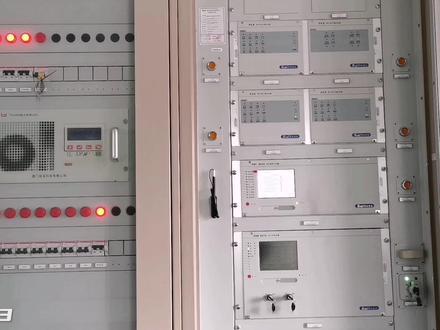

大家好，我们平时看到在便便所保护屏上安装有很多不同颜色的保护压板，那么这些不同颜色的保护压板都有哪些不同含义呢？ 这些保护压板按照其作用来分，一般分为三种，第一种是保护跳闸出口压板，第二种是保护功能压板，第三种是备用及其他功能性压板。 这些压板的颜色原则上有以下规定，就是跳闸出口压板一律采用红色标识，保护功能压板一律采用黄色标识， 而备用压板都采用浅驼色来标识，运行人员在操作带有不同颜色的保护压板时，方便保护压板的识别，在一定程度上能防止雾头挺保护压板，防止雾操作事故的发生。另外，保护压板的标签仪采用白底黑字打印，字体采用宋体。 所以按国标规定，功能压板为黄色，出口压板为红色，备用压板为浅驼色，不是灰色， 这样我们就能通过颜色便一目了然，他的功能方便工作人员检修与维护。好了，今天这个知识点就分享到这里，谢谢大家的观看。

一起来看懂我们这个高压柜子啊，这个电钱接件，然后首先我们可以看到，然后在这面他就是这个保护风闸的一个压板， 我们经常把它叫做压板，我们大家在看原地图的时候，首先他不叫做压板，然后他叫做连接片，在原地图中绘图的时候，我们这个电器原漆的字母符号，那就是 lp， 然后把它叫做连接片， 然后他的主要作用，然后就是把上面的端子，然后和下面的端子，然后接通之后，然后接通之后，然后用在我们的控制回路面，然后进行一个保护封闸的，然后如果我们把这个压板要退出去的，然后在这面我们把它松开， 然后在这面我把它松开之后，然后在这面然后这样的话就是退出，然后压板退出之后，然后上下就会断开，然后断开的话，我们这样一个保护封闸的这样一个功能，然后就会失效的，然后 所以在正常使用的时候，我们要把这个保护风闸的压板，然后必须然后进行这个投入，然后这样的话我们这个保护风闸等功能才会起到这个作用。然后接下我们来看一下他背面的端子接线， 然后背面的端子接线我们可以看到，然后就是把上下的两个端子给他接通之后，然后用在我们的控制回路面进行使用，然后我们把它一带，然后退出去的时候，然后他就会有这样一个最明显的一个断开点，然后这就是他这样一个具体的使用，我们一起来去看懂他。 大家看到的这本资料，就是我给大家把现场这些不同配电柜的原理图，柜子内部的二次机械整理在一起，配套的视频就是结合这些实实在在的配电柜 给大家讲原理的同时讲柜子内部线怎么去接到扫码开视频的时候，配套的一百多节的视频课程中，大家还可以学习到有关高压柜子以及二次识图和 a、 b、 b 变频 讲解。这本资料在我们视频的左下角，然后大家购买这支电笔之后，电笔和资料给大家一起发，大家有对石头接线感兴趣，一起来学懂它。

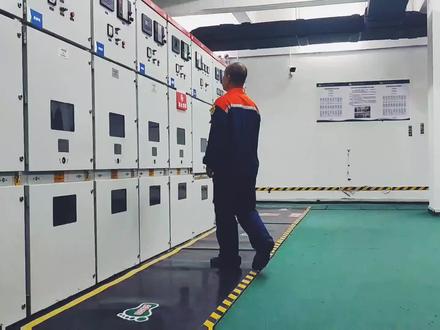

今天公司领导又来配电室检查，并且呢还提问了很多问题，也问到了高压配电柜上这个小连片是干什么用的？ 其实呢，这个小连片呢也叫保护压板，他起的作用呢就是上面所表示的回路的通和断。这时呢，保护硬板，微电脑里面呢还装有呢保护软板， 通过设置呢，可以实现自动或者呢远程控制连片连接上了呢，说明呢，回路是通的，有的连片呢是断开的，就是让这个 回路呢不联通，你看这边有好多连片呢是断开的，上面标识的回路呢是退出的连片断开以后呢微电脑呢对此回路啊控制不了，远程呢也控制不了， 也就是呢，这个回路呢，在正常情况下呢是不让他投入的，按规定呢，跳闸压板呢是用红色表示， 保护功能的压板呢用黄色表示，备用压板呢用灰色表示。总归啊，保护压板的作用呢是通和断。

大家经常会问到配电柜上这个电器原机是干什么用的？首先我们把它叫做压板，在我们的电器原地图绘图的时候，他不叫做压板，他叫做连接片，然后在电器原地图里面他的字母符号就是我们的 lp， 然后他的主要作用就是将上面的端子和下面的电端子，然后进行个接通，我们这个压板的这样一个主要作用就是一个超温跳闸 啊，就是当我们把这个压板投入，现在就是在一个投入的状态，当这个硬压板投入的时候，我们这个超温跳闸的功能才能实现，然后我们看到这个柜子，然后就是我们变压器低压侧的一个柜子啊，然后在这个柜子的背面，然后就是一个变压器， 然后当我们的变压器超温的时候，就是我们把这个压板投入之后，我们这样一个超温之后跳闸的功能才能实现啊。如果我们把这个压板，就是现在大家把这个上面这拧开，然后把这个压板这样断 开的时候，然后当我们这个配电柜的背面是一个变压器，然后变压器的温度一旦超过安全温度的时候，到时候下面这两段路就跳不开，对吧？跳不开的话变压器温度降不下来，到时候整个变压器冒烟吃火，然后烧掉了啊，所以在这面的话就是一个 啊，这样的一个压板，加上面段子和下面段子接通，然后用来进行超温跳闸的，一旦你把它退出去的时候，这个超温跳闸的这样一个保护功能就没有了啊，然后这是他的一个正面，我们可以看到他的背面，对吧？他的背面的话你可以看到就是在电器看图的时候，首先他的字母方式 mp 啊，在这电器图里面我们把它叫做连接片，在工作中经常叫做压板，叫做硬压板，压板还有软压板是我们的程序面一些设置，我们可以看到二幺九和二幺三的两条线给他接通之后就能够正常的出现温度，常温手能跳闸，就这个 现在我们一起来看一下，我们保护压板在原地图中会偷的时候，他的一个图形符号和字母符号。我们现在看到这边的 lp 啊，就是我们的压板在会偷的时候他的一个字母符号， 然后这个两个小圆圈把它连在一起啊，就是我们的压板在绘图的时候，他这个图形符号，我们对照原地图去看懂他。

一、二三开始，今天我们两人来演示保护压板的投入与投入的注意事项。首先我先简单介绍一下保护压板，保护压板一般都分为软压板与硬压板，我们通常说的压板都指的这种硬压板，硬压板这种黄色的代表的是 功能压板，红色的代表的是跳闸压板，功能压板一般都只是，嗯，这种保护功能的投入与退出跳闸压板一般都是跳本开关、相连开关或者关主器门。投入保护压板注意事项，首先 要核对保护压板的编号与名称正确。二、投入压板要先投功能压板，后投出口压板。三、由于电源取自于 一百一十伏的直流电源，所以要禁止接触金属的裸漏部分，防止触电。下面我们就以一号发电机电子断水保护跟甲板来简单演示一下。 要投入一号发电机定制钻石保护的压板，首先要跟盘上联系，得令后 核对。呃，一号发电机禁止钻石保护编号比名称正确。嗯。二、 将万用表打到欧姆档，转接黑黑色与红色的表笔，呃，由呃电阻值由正的无形大变为零，证明我们表记好用。 将外用表打到直流档，黑色表笔接触接地端，用红色表笔分别去接触保护压板的上下端口，测量上下端口的对地的电流质电压值， 下档口为零，上档口铺在五十七点九。呃， 当上下端口的电压值低压之后，能达到一百一十伏的五星电压，证明保护压本不能投入， 这个是下端口为零，上端口为负的五十七点九，这面就保护压板可以投入。最后投入保护压板，用手接触保护压 压板的手柄，右手有收拾上下螺丝啊，准备投入压板， 由于是保护压板，我们没有拿到指定单，保护压板有前不同，保护压板这个投入之后就像相连，这个压板我们要扭紧上下的螺栓，没问题之后 可以把那个盘杀。这个一号发电机，发电机的定制断水保护他把已经投入。
