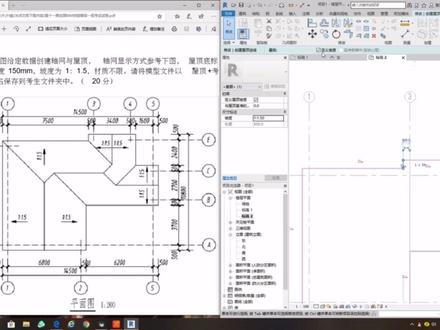

好，我们看一下这个不同破屋面，那么首先呢我们把那些规则的整齐的部分呢，先把它找出来啊，我们简单画一下，比如呢啊，这是一个啊，这是一个 啊，然后呢这里是一个，对吧？然后这一边呢也是一样了，那这个是一个， 对吧？对吧？然后呢这边这个也是一个啊，这是插进来的，这是插进来的啊，但其实呢我们来看呢，这里也有一个的， 其实这个位置也有一个，但是这个呢很难确定，为什么呢？因为他是几乎是一个主体，但是呢这边到哪里 你呢啊？你也不能够说让他到这，你也不能说让他到这，对吧？这边呢你很难判断他到底到哪里，所以呢其实这一块呢是我们最后做的。好，那那么我把这个呢复制过，复制出来我们看一下怎么做 啊？把里边的这些呢呃，给他删掉 啊，那，那么我们哎拉近一点， 拉近一点，看的清楚一点。首先第一个呢把这一块，这一块呢我们给他 做一下啊，做的时候很简单，这个拿过来，这个呢划上来。好，那么然后呢这边是一比二，所以哦一个两千， 这边也是一比二。欧一个两千，这两边呢是一比一啊，这块一比一，这块一比一，那你就欧一个一千， 这个这个好，那然后呢我们把这个呢给他拉长这个呢给他拉长 啊，这边其实也是一样的了啊。 l 这个划过来啊，放大一点嘛，这边也是一样。 l 这个划过来啊， 然后呢这边也是一样了啊，划过来啊划过来，其实这一块其实也有的，所以我们呢应该给他做个延长线 啊，这个呢用个 f 把它这样，然后呢这个也是给他延长啊，然后呢就把这些给他连起来， 连这个这边也一样给他这个连这个啊，但是呢你看这边呢，就这里两个是这样重叠的，就是上下这样重叠的，所以这个很明显我们应该知道呢，他这个屋脊是在这里中间的 tr 呢， 把这个剪掉，把这个剪掉。好，那你看那么这一块呢，其实就已经出来了啊，然后我们可以把 这个辅助线呢都给他先删掉，辅助线给他先删掉啊，为了让我们这个图呢更清晰一点啊，是这样哎，这一块是这样，但是这一块是怎么办呢？这一块啊一样的做法哦，一个一千 啊，这边一千，这边一千，这里还有一个欧是两千的啊，其实刚才不要删都可以啊，但是我为了让大家看得清楚，就给他这里先删掉，然后就一步一步来，大家就会清楚了，那现在呢，这里是 按这个拉上来，对吧？然后呢这个拉上来，接下来我们可以用 f 呢把这两条呢给他连起来，你看他刚好刚好刚好放多大，都是刚刚好到这个位置的，对不对？ t r 了，那么我们就可以知道这里是正这个没错的了，反正你看到三条线呢啊，我们连到一个点上边，而且放大放的很大，都是在同一个点上面的，那么这个肯定是没错的啊，那么然后我们来看 这一边，这边呢一样的 o 一个两千啊，其实这个你做多了的话呢，我刚才这已经有一个两千了，那你就不要删掉他，但是我这里呢是为了讲清楚，所以呢就每一次做完了之后，哎， 我就先把画面呢给他清洁干净，然后再来画这个辅助线呢，来我们让他更清楚一点，对吧？啊， 这样呢，这里拉过来这里拉过来啊，就是说呢啊，哦，简单说一下，就是这边是一比二的话 啊，那么这里画一个两位这个啊，哎，我鼠标垫好像有点问题啊，那这里是两千，然后呢这边是一比一的话，那这一段呢？这里就是一千 啊，其实就是说这个跟这个的比例关系刚好是一比二，你说两千，呃呃，两百都可以啊，只不过两千会清楚一点。 f 这里啊然后呢这肯定是屋脊线啊，因为这边是这两边是平行的，对吧？好 么？我们把辅助线删掉删掉删掉。这里呢是到这个位置这个一般肯定是没问题的啦，然后是这块一比二和一比一的， 这边是一比二和一比一的，那我们完全可以 copy 了这个过来 看看他是不是对好，刚刚对好的，你看你看你看，对不对啊？所以呢这边就 出来了。好，那么这这一块就已经搞定了，但是呢这个大家要知道啊，因为他是这个位置，不是像这种有无盐的角的，所以这个呢，他不一定就是到这的啊 啊，不一定就是到这的，他中间肯定是要断开的啊，那么至于怎么样断我们现在还不知道啊。那那么然 后呢，我刚才已经分析过了，中间这一块呢啊中间这一块中间这一块呢啊，因为他这边的边到底到哪里不知道，所以很难像刚才这样做。那所以我们就先给他放下，先做这一边，那么像这一块， 这一块我们为什么可以确定下来他就是这么大呢？因为他这条边，这条边，这条边和这一条边能够限定死他的位置。好，那我们就来画这个，把这个画下来 啊，这个划过来对齐这里，然后对过来，这个其实是辅助线来的啊，大家一定记住这是辅助线，然后 o 一个两千啊，这边， 对吧？这边两千，再欧一个一千。这边啊，其实这个也可以啊，欧过来啊， 哦，这里呢，我们就用 f 给他连上吧。好，那然后呢这个是一条线啊，这边呢给他拉长啊，这个是一条线，这个 这个分水线，这个分水线，然后像这边这边一样，我们就给他个 f 把这个和这个连起来， 把这个和这个连起来，那这里不倒，那这里是不倒的，那肯定这个屋脊就是这样的啊，肯定就是这样啊，然后呢我们把上边这个给他 辅助线给他删掉，这个也给他删掉啊，这个也给他删掉啊，就是这个，那这个呢肯定是不到底的，所以先给他连到这里，然后我们把右手边这一块呢也给他连回来啊，做好了这种插入的，很简单的， o 一个两千，不会有什么 转弯的地方，两千，这边是 o 的是一千啊，一千。好啊，然后呢我们这里拉过来，这里拉过来，再来个 f 把这个连起来，这个拿过来。好，那这一块肯定是到这的，然后这一条呢，你可以告诉你，肯定也是到这的啊，肯定也是到这的，不信你可以试一下嘛，比如连 这两个，你看是吧？刚刚就是这个点的啊，这块是这样。好，那么这边的辅助线呢，我们都可以删掉了 啊，那么画面就很清楚了。好，那这一条先不删。为什么先不删呢啊？先不删呢？因为我们要搞这里， 我们要搞这里啊，先把上边的，因为上边的是直的啊，所以上边这个呢好办啊，好办，那我们就直接的，哎，这个是一比多少？一比二，一比二，一比二啊，那么我们就不画了，直接可以把这个 copy 过来 啊，直接把它扩平过来。好，他是到这里的啊，他是到这里的啊，按正常的理解呢， 就啊，按正常的理解就应该是把它剪成这样，那后边这里空下来，这边也是一样扣皮，把这个呢给他 扣过来，扣到这里啊，按正常的理解呢，这里也应该就只是到这里啊，那么剩下就是这一堆了，那这一堆我们怎么办？我们就在这个空间这里啊，就是这一大块 看一下啊，就是在这一大块，就是没有边界的。这一大块空间里边呢，我们每两条边界呢， 就每两个屋檐呢，我们就给他找一条线，就找他的胶线啊，那么我们就按顺序过来，首先这一条跟这一条啊，他是一比二，一比二，这个简单啊，如果都是一比二的话，那我 我们肯定是在这里画一条线，然后是从这个终点往两边拉，你看刚好到这里，看到没有？刚好到这里，也就是说这一条呢，没有问题的啦 啊，一直拉过来，但是拉到这边呢，没有东西可以可以给他碰上，那他实际上就是先到这里，我们先画到这里。 好，那么这个和这个已经解决了，对吧？这个和这个就解决了，那我们就看这个和这个 啊，这个怎么办啊？他这里是一比二，这边也是一比二啊，所以他是同坡的，那如果是同坡的话，要么你就是 啊两千啊，都给他弄个两天啊，这样就好办，或者你直接画这个角的角平分线也可以啊，那那么我们就按常规 都给他的两千啊，然后呢我们可以把这个呢延长他 啊，延长他好，那么啊，是不是到这里呢先我们先没办法确定啊，但是因为你这边已经开始化了，那我们就先让他找到头啊，找到头 啊，那么到这个这个这个是也是一比二，一比二，那我们这个一样的，先用 f 把这个和这个连起来，然后呢这里连上来，对吧？连上来，而且呢我们也可以先给他找到头 啊，但是可以告诉大家呢，这个绝对不对，这个绝对是错误的，为什么呢？因为如果你是一条平的线， 旁边插一条线下来，那那么就说明呢啊，如果中间这条线是呃分水线的话，就说明呢，他的两边的坡度呢是相等的啊，但是呢我们这里又多了一条线，就是说这条这个坡和这个坡呢是不相等的， 那但是如果你按这条线来算呢，这个面和这个面又是等坡的，所以这是不对的 啊，那么这里怎么办呢？那我们只能够把这一条线呢，我们给他拉回来，拉到这里，这里让他留空，那么我们就会发现呢，这个屋檐和这个屋檐呢，肯定是应该有交线的， 那怎么办？很简单，我们画这个的平行线啊，不是延长线，但是为最好办的方式呢，就是 用 f 呢，给他连起来啊，连起来呢？连到这里，然后他这一边是一比二，对吧？也就是说这个是一比二，这个也是一比二，他是同拨的，那我们就好办了， xl 大颗 b 就角平分线。 好，你看我们让他连到这里来了，你看刚好连到这里了啊，那这个就好办了，就是说这一条线也是正确的啊，这一条线也是正确的，那我们就在这里给他画一条过来， 然后我们把这个辅助线删掉，再把这个给他剪掉这个边和这个边，把这个剪掉，这个剪掉。好，那么我们就会发现，如果 这一条线哈刚好连到这里，那我们就什么都解决了，但是现在不对，所以他这里还有问题，那么这条线到哪里呢？先让他到旁边这条线这里。好，那么剩下来就还有什么东西呢？我们就看这里还是联通的， 那么联通的，也就是说呢，他这边碰到的这条边线和这边碰到的这条边线呢？也有问题 啊，也不是说有问题，也需要确定边线。那，那这两条平行，那很简单了啊，就是平行的两个屋檐，他肯定就是中间那个屋脊也是平行的，这边一比二，这边一比二 啊，这个简单，这里拉上来，拉到哪里呢？拉到这里画一条辅助线，对其他， 然后呢他肯定是中线，我们这样拉过来，你看一拉过来刚好这个也对， 这个也对。好，那我们就可以知道了，我们所有的这些分水线呢，全部都是三点连在一起了。那，那么这样我们可以确定下来，这个图就 画好了，那这个是这么样来分析的，当然我这里用了十几分钟啊，如果你们不是一边，呃呃，就是要讲啊又什么的，我觉得不到十分钟应该可以出来吧？

现在给大家讲解一下易经铸图形法坡屋灭铸的一个做法， 他的操作步骤是先绘制我们的屋面，再使用工具里面的延伸到屋面。 这里需要注意的是，绘制屋面的时候，三个点形成一个屋面，那我在绘制屋面的时候， 只需要输入前面三个点的标高，后面的标高的话软件会自动计算，然后还要 只能在顶层绘制屋面，在中间层绘制屋面是无法使用的。好，我们简简单来操作一下，这个是我们已经做好的一个柱子的工程，但是现在这个 柱子啊，大家可以看到在顶层它是没有屋面看线的，也没有标高的。 而我们的屋面是在我们的 cd 图纸，也就在版图里面，我们打开 cd 图纸可以看一下 这里量图里面。哎，量图在这里，量图他是有屋面看线，但是没有标高，在版图里面有看线也有标高，所以说我们就复制这个版图里面的标高过去就可以了。 复制的方法是用一计算图层管理点显示只显示我们的标高 以及轴线啊，显示轴线的目的是为了我们进行一个定位啊，这样的话 a 好像看线还必须要显示出来，我们点全线这里把标高看线以及我们的轴线显示出来，这样的话看起来就屋面看线有了，标高也有了就可以了。然后再框选这个图纸， 点击一计算，复制到剪贴板，然后再切换到注图形板里面啊，我们找一个空白的位置粘贴，点击粘贴按钮， 在任意的位置点击一下啊，粘贴过来之后，现在这个屋面的形状和我们的图纸他还没有呃合在一起，我们需要给他移动 一下，点击移动框选的图纸，鼠标右键再指定一个焦点，比如说我们以这个最左下角这个轴线的焦点为定位，移动到我们的图纸最左下角轴线的焦点上面， 好粘贴之后就可以了。哎，这样大家看一下这个屋面是不是已经有了，标高也有了，下一步就是绘制我们的一个屋面， 绘制屋面使用的是我们的这里绘制屋面的功能，点击之后需要我们输入标高，而这个屋面这最外面这一圈的标高我们可以看一下，在这里他是有显示的是十五点八八，也就是也可 部分全部都是十五点八八。那我就先绘制一个最大的屋面，输入十五点八八按回车键，然后再绘制，这里是十五点八八， 这里也是十五点八八。好，第三个点是多少？是二十点八，这个时候我们就要输入二十点八，或者是输入字母 t 按回车键来，诶，输入字母 t 按回车，选择我们的标高，这里没选中，我按了一个鼠标右键了，不好意思，我们重新来绘制，直接输入十五点八八按回车 第一点，第二点，然后第三点我们就输入二十点零八按回车， 三个点已经有了，大家可以看到鼠标上面提示的指定下一点，但是他是没有标高的，我们就不管他，直接拾取就可以了。后面这所有的点，第五个点， 第六个点，第七个点 啊，鼠标右键，这样的话就失去。好了，这里标高，大家可以看到十八点四六，十八点四六，软件会自动计算出来这个标高的，大家注意到啊，可能看到我刚才在绘制的时候，这个捕捉的点不好捕捉 多，我建议大家绘制屋面的时候，把没用的图层都给他隐藏掉，点隐藏，把这里没用的图层都给他隐藏掉， 这样的话我们看起来就比较清晰了，那只剩下我们的一个屋面和我们的标高，我们继续点绘制屋面。现在是啊，我们还是从最低的十五点八八来绘制， 直接绘制十五点八八这个位置，我们就捕捉这个十五点八八的标高就可以了，来这里也是一样的，直接可以捕捉这个标高。 来第三点啊，第四点我们就直接失去右键，十七点八三，十七点八八三都没问题。好，我们继续右键输入十五点八八，按回车键 捕捉一点，两点、三点四点，右键十八点六四都能合上啊，这样话，我们快速把所有的标杆都给他绘制出来，这里十五点八八，回车。 好，右键继续，右键十五点八八，回车， 继续，右键十五点八八。 这里一样的右键 啊，右键是重复上一次命令，我现在是执行的是绘制屋面，所以说右键的时候他会重复的我们的绘制屋面这个命令， 十六点九十五，哎，都是对的，再绘制这一个右键，十五点八八， 第一点，第二点，第三点第四， 第五，第六。呃，右键啊，十八点幺九，十八点幺九都没问题，右键 happy new year 啊，这里还有一个 雾面，大家不要忘了最后一个雾面啊，这个雾面其实不用输入标杆都可以，直接不做点就行了。 哎，这里好像有一点问题，大家可以注意到捕捉的点没有捕捉正确，我们需要重新来绘制这个屋面，删除掉，点击绘制屋面，十五点八八， 我们刚才这个点没有捕捉正确，我们重新捕捉就行了， 绘制不正确的时候，他的两个标高不会重合在一起，这个是大家需要注意的，这样就没问题了啊，这里还有两个小屋面， 右键重复上一次命令 好了，这样的话把所有的雾面都绘制好了，我们在图层全部显示，柱子全部显示出来，我们可以查看一下三维的效果， 大家可以看一下屋面的形状已经出来了，但是大家可以注意到这个柱子啊，他是不是距离我们的屋面还有一段 距离，没有延伸上去，那么下一步就是使用我们的一个插金与封顶，里面有一个延伸到屋面，点击之后再框选我们的所有的柱子，鼠标右键，这样我们再来看一下三维， 大家注意看一下我们这个柱子是不是就全部延伸到我们的屋面上去了，这里的柱子啊非常非常高，都可以挨着挨着看一下它的一个效果， 这样延伸好之后，我们就可以输出料表，然后就完成了 易经翻样啊坡屋面做的做法就为大家讲解到这里。
