朋友们大家好,我是小苏,刚才有个客户拿来了一台声波牙刷,说是不充电,这是一个声波牙刷,这是一个充电器,给充电器插上电, 然后放上升波牙刷,充电的时候这个灯这里有一个红灯应该亮,现在是没有任何反应,升波牙刷修的比较少,咱们看一下能不能修起来。这个升波牙刷是采用的无线充电器, 就是只要蹲上就行,这个不是太好测量,我们用普通的腕表试一下,实际上他这个无线充电实际上类似就是一个普通的变压器, 这里有个磁芯,这里面一个线圈相当于一个变压器,我们用普通的万用表试一下, 看这里能不能发出交流的信号。没用万用表的两幅交流档放在这个周围,看看有没有变化,这个表现在就是这个度数,放生 也没有什么变化,插上电我们看一下有没有变化,有变化这就说明 这个充电器应该是好的。我们把这个声波牙刷拆开,这个声波牙刷还没有拆开过,有风气, 我们拆开看一下,这里是怎么拿下来, 这个就是这样裹着的吗? 看到一根线断了,这机器是不是摔过啊? 这里面看着还是没有, 没问题,这根线怎么从这里断了呢? 这个线圈的线是七包线,这个线头得用小刀刮一刮,把漆来刮掉,按上来后焊上试一下, 看能好了吗?好了,嗯,这样插, 插上电试一下吧,插上电上线圈看一下,哎,灯亮,这个声波牙刷 不能充电,我们就修好了,其实非常的简单,就是充接了一下线就好了。好了,今天的视频就到这,喜欢我的朋友点赞、关注、转发、推荐。
粉丝2.6万获赞18.6万

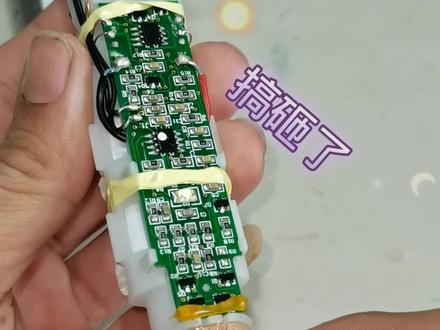

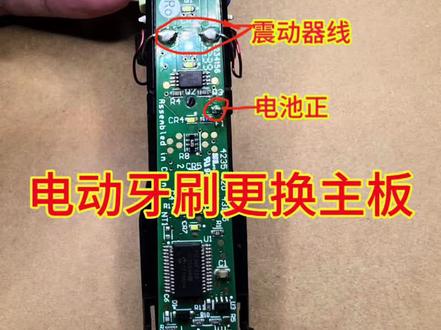

电动牙刷的内部这个线圈就是无线充电的接手线圈,上面那个是震动电机的工作线圈,控制板把脉冲电流供给震动线圈,里边应该有个强磁电流,产生磁场与强磁作用,产生高频震动。这里边是两节电池, 六百八十毫安时。为什么我看不到电压呢?那就按捏型电池一点二伏算给他通过三伏充电应该没问题。可以启动啊, 但是奇怪的是之后就启动不了了,按按钮指示灯会闪几下,但就是不工作。我这也没对他干啥呀。

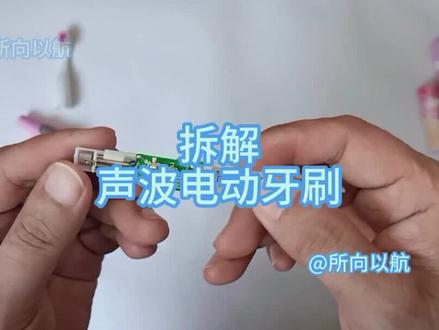

大家好,今天拆一个声波电动牙刷,看看内部都有什么电路。首先看一下外观,一个圆柱形的包装,打开外罩,露出牙刷头,一个防水的轻触开关。打开开关,牙刷开始工作,再按一下 震动减弱,再按一下关机,有两分钟计时功能,时间到自动关机。产品型号, b 二,额定电压,直流一点五伏,额定功率,零点四瓦。一节七号的干电池,现在拆开旋转拿下牙刷头,旋转拿下电池仓盖子,一节七号的干电池, 这里有一个防水胶圈,拿出电池,没有螺丝,大力出奇迹。 拔出线路板, 看一下线路板,一个震动马达,一个轻触开关,一个电感线圈电容,这里面有一个三极管电阻电容,还有一个八角的芯片,塑料架子遮挡着看不清,给他拆出来。 一个八角的芯片,没有四印型号,一个三角的贴片原件,四印是 a 二 s h b, 查了一下资料,型号是 s i 二三零二的 n 勾道厂效应管,用了点时间 画出电路图,试着分析一下电路,这个电路的核心是这个没有私印的八角芯片,没有私印型号,没有办法查询芯片的功能及引角定义。 通过测量得知,芯片的二角和八角分别是芯片的正负供电端。芯片的四角是控制端,通过控制轻触开关,控制电路的开关及功能。开关接在负极上,应该是低电瓶 触发有效。芯片的五角是输出端,通过一个限流电阻控制 n 勾到长相应管,从而控制振动马达的旋转速度。芯片的三角、六角,七角悬空,未接入电路。 芯片还有定时功能,开机后两分钟后关机,因为没有芯片资料,无从分析,这就是声波电动牙刷内部结构及电路。好了,今天的视频就到这里,如果喜欢视频,请您点赞、收藏加关注,感谢您的收看,再见!

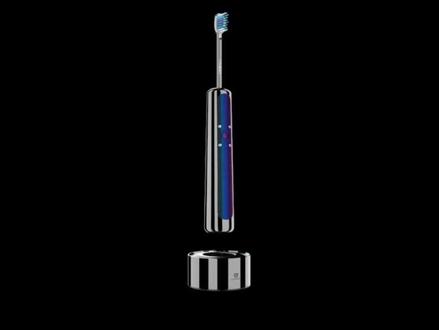

你知道电动牙刷怎么实现无线充电吗?从手动牙刷到线充电动牙刷,再到无线充电牙刷,除了更便捷的生活方式的转变,也是一种科技的进步。那无线充电动牙刷到底是怎么实现随手一抛就能即刻充电的呢?其实非常简单,充电座和牙刷里各有一个线圈,充电座里的叫做无线充线圈,牙刷里的叫做感应线圈。 无线充线圈加上交流电就会产生变化的磁场,位于磁场中的副线圈就会产生感应电动式,从而就有了感应电流,这样链接副线圈的牙刷电池就可以充电了。而金浩德电感生产的牙刷底座无线充线圈以及牙刷尾部的感应线圈产品工艺精密度高,能使牙刷充电效能更加稳定,而且可以根据不同设计需求定制产品。
