大家好，今天我们来讲一下洗手台模型的一个制作，打开 icu 软件，然后我们首先在绘制出来洗手台的一个尺寸，这里面我们设置的尺寸是一米的一个长度，乘以 四百八十的这样的一个宽度，输入完了以后，点击一下回车键，然后我们使用选择工具在上面单击鼠标键翻转一下平面，这个时候翻转完了以后，我们推拉出来洗手台的一个高度，这里面洗手台的一个高度呢，我们是顶为六十哎，就是我们的 六十公分，然后呢我们紧接着在上面绘制出来，按住按住 ctrl 键步中心推拉复制，复制出来上方的高度我们一百五十的一个高度，那么这个地方呢就是上方的是台盆的位置，下方的是我们这个柜体，那么在下方呢大约还有十厘米呢，是我们的一个呃 左脚，那这里边我们就等一下再来制作，下面我们来进一下细节制作。首先呢洗手台呢，我们都知道里边呢是有个台盆的，所以呢我们首先呢绘制出来台盆的一个位置，选择卷尺工具，每边进来二十厘米， 输入两百，同样选择卷尺攻击，每边进来两百。然后呢台盘的一般情况下，我们的内径呢大约都是六十公分左右，那这里边我们上方也进来 一个九十啊，九厘米，下方呢也进了一个九十啊，这里面大家在绘制的时候注意一下啊，我们的一个 标尺啊，有没有跟我们的一个整个面的一个在一个供面啊，那个绘制完了以后，使用矩形工具绘制在台盆的位置， 台风位置完了以后，一般情况下洗手台的旁边呢啊，都有一点高出的一个位置啊，主要是为了防止这个水啊，然后慢到外面来啊，所以说呢，现在啊选择一个偏移命令，我们选择外面对吧，然后对他进行偏移，偏移的一个 便宜出来的就是一个砖的厚度，一般的是两公分左右啊，同时呢选择一下啊，卷尺空，选择一下直线工具，然后呢我们把因为这个挡水的这个位置啊，前方他是不挡的啊，你不要把这个前方也挡，这个呢就会 主要是使用不变啊，多余的删除，那么选择推拉工具，推拉出来这个挡水条的这样的一个高度啊，一般呢是两到三厘米左右就行了啊，我们 适当的给他一个三十啊就可以，当然有的地方呢，我们可以看到他是做的，比如说是一个鞋面啊，那个鞋面呢也很好做啊，我们画条直线推过去就可以了，这里面我们就不做 深入讲解了，那么这边呢是一个洗手台排盆的位置，台盆的位置有了以后呢，一般我们都知道台盆的位置一般都分为两层啊，下面他有一个凹槽的地方，防止呢这个水溅出来，同时呢嗯也会 最大程度的啊保保持我们一个台面的一个清洁度。那么所以呢，这里边我们一样选择一个偏移命令，然后在偏移命令我们一般情况下给他一个后 度啊，一厘米就可以了啊，那下方呢，我们就对这个台盆的位置往下推了，这个推拉的地方呢，我们 啊往下推拉一个十二公分到十五公分左右就可以了，这个呢实际一般情况下我们至少会达到个十六七厘米左右的啊，这里边我们给他个一百二十就可以了啊，那么基本上呢我们能够达到一个要求，那这里面的一个 高度呢，我们给他下降一下，下降一个一厘米的一个高度啊，就可以了，这个呢基本上是把我们台盆的一个位置啊给他画出来了，当然如果说你想做一点细节的地方，那这里边呢还有个孔洞， 那这里边呢我们模型呢就没有必要去画的这么细致了啊，这是那么这一个下面呢我们来完成一个柜体的一个绘制，那么参考一下我们的一个图片，柜体上 上面他有这么的一个凹槽啊，对吧？一般情况下都是呃我们拉手的一个位置啊，那么这里边我们哎足够来绘制这样的一个柜体， 同样我们选择一下卷尺工具，然后绘制出来一个位置啊，大约呢我们的一个 把手的位置啊，伸手进去大约是两公分啊，同时呢我们选择一下啊直线工具啊，对他进行比较会。那另外一个我们选择一下把卷尺工具挥制出来，挥制出来我们这个抽屉啊跟这个柜子 我们之间的一个位置呢，柜子的位置呢我们总共宽度两扇门，给他做六百啊，抽屉呢给他做四十公分，那么抽屉呢本身呢还有一定的高度，抽屉呢每一层高度呢我们给他做一百八十，那么抽屉跟抽屉之间的位置 啊，一般是两厘米啊，同样的道理啊，我们一百八十安回车啊，两厘米， 这个呢一定要注意啊，这个相关的位置，这里面呢一样啊卷尺工具呢，我们把它找到啊，我们呢哎相应的一些位置，以后呢我们再选择一下直线工具啊，我们要把呃柜体 我们抽屉的位置呢进行划分出来，下面我们参考一下啊，那么这个地方呢中间呢还有一点点的一个啊位置啊，那么就是我们的一个柜门啊，他中间有个缝隙啊，我们可以稍稍做的细节一点点啊，那么这个时候呢我们选择一下卷尺工具啊，或者是 直线工具都可以啊，我们找到他的一个终点的一个位置，大家可以看到这个时候我们找终点的时候，你看他自己会补充啊，这个你不需要 刻意去输入啊，那么这个时候呢我们要想把这个凹槽呢做的更加真实一点啊，那我们呢这里边我们选择一下卷尺工具啊，每一边过来啊，一般这个中间都是凹槽，一般呢可能又是个两三毫米的这样的一个缝隙啊，非常小呢，这里面我们给他做一个两毫米的缝隙，那么 每边呢啊过来的一对吧，大家可以看到非常小的一个，对吧，我们都是一毫米啊，然后呢做完了以后，我们把中间呢中间的这个地方啊辅助线呢给它删掉啊，删掉完了以后呢 选择一下直线工具啊，直线工具啊，我们呢在刚才这个柜体的下方啊，然后我们把这个凹槽呢给他做出来啊，这个时候呢我们就习惯性的然后把这个鼠标的这样一个 滚轴键呢进行放大缩小啊，然后把这个凹槽呢给他做出来啊，这个直接补做好。现在呢我们选择一下啊推拉工具，对这个凹槽进行推拉，往里面推拉，推拉一个五毫米都差不多了啊，对吧？然后 然后适当我们给他一个缝隙就行了，这样的话我们远处看过来呢，哎，就有这样的一个缝隙所在啊，那么这里边呢我们一样的啊，可以选择一下来最新工具，我们把呃这个 每一个拉手的位置呢，我们都给他做出来啊，这个时候我们进行推拉啊推拉进去啊，一般情况这个深度呢我们也做到一个三厘米左右啊，我们给他 三十的一个深度就行了，上方也是的，我们给他一个三十的一个深度，这个时候基本上呢我们就 这样子啊，这个深度刚才没有达到的时候，他自己捕捉到外面来了，因为刚才我们做了一个， 做了一个啊深度，他会自动的把刚才那个五毫米的位置啊，大家可以看到捕捉到这个地方，所以呢就需要两次对他进行推了啊，就可以了。那么如果说你想稍微细节一点呢，我们把这个缝隙呢，哎也可以做出来啊，这个缝隙呢就是按照我们这样同一种方法来做的啊， 我们可以选择一下卷尺工具啊，对吧？卷尺工具，我们呢在这个地方啊，我们给他做一个两毫米的位置啊，然后呢这个时候呢我们选择一下，选择一下我们的一个直线工具啊，对吧？然后我们把这个 哎做出来，同样呢使用推拉工具哎，我们把它的厚度呢往里推拉，推拉个三毫米左右啊，三五毫米吧，嗯，我们稍稍有点缝隙啊就可以了， 那么这个呢基本上呢是啊，我们的一个啊，一个柜体啊，加上台盆的位置，那这个多余的一个辅助线呢，我们已经不需要的时候呢，我们就把它删掉啊，这个以免影响我们整个的一个试图操作啊，那么下方呢啊，其他的地方我们再来， 再来，左下方的图我们等一下再来做，这个时候呢我们可以啊，哎，把下方的这个腿呢给他做一下下方的腿呢，我们给他选一下位置啊，每一边进来啊十厘米啊，这个我们每边进来五厘米啊，还有那个十公分啊，然后这个都是一样的 啊，前后呢进去啊，前后呢进去一个也是十厘米吧，前后进去十厘米啊，就是我们的一个啊腿的一个位置， 那这个时候呢我们就选择一下我们的一个圆形工具，这个时候呢看到边数啊，那已经是很多了，我们就不需要打针，那么做一个直径啊，腿的一个直径，直径呢我们给他做一个十公分的直径，我们的每片呢半径的就是二十啊，半径的是二十，那么 这个时候我们可以看到啊，总共的一个长度呢，就是十十公分的一个高度啊，所以呢这个地方啊，我们给他拉出一个啊十公分的高度啊，这个十公分的高度呢，我们是注意一下，我们不需要这么多，我们因为大家仔细观察一下这个图啊，他其实是有个 调节高度的这样一个位置啊，所以说我们高度呢给他一个八公分啊就可以了啊，给他一个啊，八厘米八十啊，给他一个八十， 然后呢八十完了以后呢，大家可以看到他这个调节高度，他有一个比较细一点的位置，所以我们这个时候选择一下这个偏移命令啊，给他偏移进去啊，偏移进去呢，我们给他一个每边偏移呢，总共是 拼一个十吧，哎哎，我们稍微细一点就行了，然后这个时候呢我们再给他推拉出来啊，推拉出来等于呢是 嗯一点五厘米的位置，这个时候呢一样的，我们开始这个偏移工具，我们呢把它做皮啊，这个时候呢我们再对他进行推拉啊，推拉一个五毫米啊就行了啊，对吧？ 哎，这个呢基本上就是我们的一个哎，一个可以调节的这样的一个桌腿啊，那么这个做完了以后呢，大家呢可以看到这个时候我们 嗯可以呢，为了使我们的一个捕捉呀更加精确一点，这个时候我们可以做一个小小的一个辅助线的位置啊，我们把它做到这个地方啊，为什么到这个地方？主要是我们后面呢比较好捕捉，这个时候我们 帮助整个物体我们对他进行复制啊，那复制的时候呢，大家可以看到啊，这个时候呢我们要选择一下这个边啊，对吧？然后这个边啊来进行复制，你放大一下，找到这个点啊，对吧？哎，找到这个点啊，我们 按住啊，对吧？你看这这个一定要沿着绿色的轴哎，对吧？这个时候我们才能把它啊位置呢对的比较精确一点，嗯，这个时候呢也是一样， 也是一样的，我们同样框住这两个物体，框住这两个物体以后呢我们选择移动工具， 然后呢我们在这个地方啊捕捉出来啊，然后按住 ctrl 键步数。哎，这个时候在红色的轴上啊，运动啊，这个呢基本上是把我们这个做腿的一个位置好画完了啊，下面呢我们还有一个就是 龙头的位置啊，龙头的位置呢，就是基本上是在我们这个呃，中间这个位置啊，那么龙头这个位置做之前呢啊，我们呢先把这个稍微群主一下啊，稍微群主一下，这个时候呢我们可以呢稍微方便一点啊， 那这个地方呢，我们一样的选择一下卷尺工具啊，选择一下卷尺工具啊，找到我们这个物体的一个中点啊。

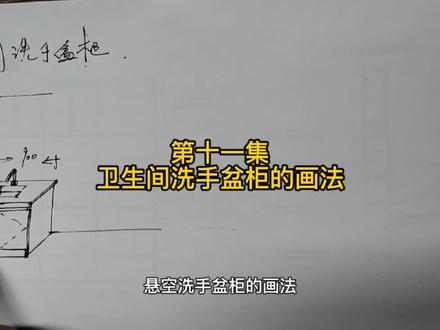

今天给大家讲一下卫生间洗手盆柜的画法， 卫生间洗手盆柜，顾名思义呢，他肯定是放在洗手间里面的，就是我们这个洗手用的那个柜子上面那个盆和柜子一个整体，我们怎么画啊？首先呢，我要表示把墙体表示出来，一般呢，涉及到墙体的，我们都要把墙体 先画出来，吸者不贵。上半部分的墙体先画出来，这是那个墙角，墙角怎么表示？你看 这不就是那墙角了吗？对吧？啊，就这么一个意思，从这开始画那个洗手盆柜，上面为什么留这么多呢？因为他上面还有一个镜子呢，对吧，所以说一般情况下，我们就是距地八十公分左右开始画这个洗手盆， 洗手盆的厚度呢，一般是六十公分，大家在画的时候啊，你们可能达不到我这种熟练程度，不要着急，你可以像你可以这样，就以一个新人的这个态度，这样 就是不管多慢，尽量啊，不要用尺子把它画的尽量很直，一开始可能你哆哆嗦嗦的都不要紧，没关系，谁都有一个成长的过程，然后我们看啊，这样往下来 再连上，我们注意啊，一般的卫生间洗手盆柜，他这个台面啊，都是食材的， 什么食材呢？呃，有天然大理石，有人造石，还有石英石，一般呢用这个石英石是最多的， 我们画个侧抛图啊，侧抛图是啥意思呢？就是能看到内部构造的这么一个侧抛图，然后把这柜子先画下来， 看这样的一个轮廓就算画好了啊。然后呢，我们把这个墙，因为它是落地的嘛， 这就相当于落地的吸收板柜后边是从这再仰过来，是不是这种感觉就出来了？我们可以先把盆简单表示一下，盆的话也是一个以这个方盆来表示吧， 方盆的话他和这个台面啊，要形成一致，就是平行四边形，他也是平行四边形。水龙头呢，我们简单示意一下就行，换两个树豆弯过来，对吧？这是一个盖，示意一下就行， 这个地方一定要注意啊，这个下边有很多种做法，我们现在画的是最最基本的， 你看啊，这条线代表什么呢？门板的下沿这再来一条线代表什么呢？ 代表门板的上抠手缝，因为现在很多做柜子呀，他是不要那个五金拉手的，直接在上面留一道抠手缝，柜门切成四十五度就直接开合了。下边是贴耳线， 这是那个侧板，会漏出一点点来，因为这个门板呢，他中间部分盖住了，包括这会漏出一点点侧板来， 然后这个门板呢就这个意思，这就可以了， 一个斜手脖柜基本上就算画完了，然后最后我们标下尺寸，比如说这个对开门的话，一般我们做九十公分吧，高度大家一定要记住啊。呃，八百的居多，但是现在呢，人的身高啊，都变高了，要做九百的，八百的还是居多啊。 别的贴耳线贴耳线注意一下啊，一般卫生间呢，我们都是八公分甚至十公分的都有啊，因为他涉及到一个防水的这样一个问题，做完这个之后啊，贴耳线他表面有的会贴那个不锈钢的金属贴耳线，所以说这个一般会稍微高一点。 深度大家一定要注意啊，深度一般就是六十公分啊，这是最合理的这样一个尺寸分布啊。好了，今天呢就给大家讲到这里，大家可以回去练习一下，下一期呢，我们讲一下悬空洗手盆柜的画法。

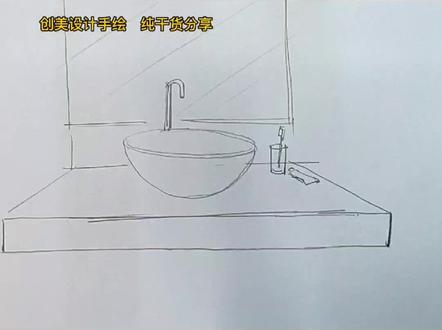

洗手台怎么画？拿一根五毛钱的铅笔转一个圈圈，注意要扁一点哦。下面再转半个圈圈，这个就不要那么扁了，再画上一个苗条一点的水龙头，接着在底下画一个等腰梯形，这样就有了台面。这里你要是画成长方形，他就没有立体感， 再给他画个平行线，这样就有了厚度。最后再给他装一面镜子吧，就算不化妆也得洗个脸吧，你说对不对？学手绘找创美专业，实用，通俗易懂。

今天我们来讲解等轴测洗手盆怎么制作，首先我们看到这里有个洗手盆，首先我们在这里呢输入 l 画线，我们从这个点接过来，我们画一个四百的空格，再往这边走呢，我们直接画出来，然后再从这里 l 画过来， 跟这个大小一样，我们就画一个四 e， 然后呢 f 摆弯，接下来我们的输入 bo， 把它拾取成一个整体 空格，然后他变成一个整体之后我们给他一个厚度，我们输入 o 空格，给他一个二十五的厚度收进来，然后接下来我们 c o 复制，让这个点往下走， f 换方向 啊，往下走多深呢？大家自己定，比如一百五十空格，然后呢剔牙修剪，选分割线，空格，选外面的线，然后呢再 l 划线补充一个小点，那我们再补一个圆开孔 d l 空格， i 空格，找一个点大致的位置吧，点击 f 换方向， 嗯，换好方向，输入半径，假设我要四十，我就给二十，同学们这个大小自己定，那咱们呢洗菜吃的绘制流程，同学们学会了吗？关注点赞，下期咱们接着分享。

走了他的地址，除非他搬家。

洗手台怎么画？首先画个长方形，顶上定一个灭点，左右两边朝灭点拉斜线，这样就可以画出台面的立体效果。中间挖一个洞作为洗手盆，注意这个洞的左右两条鞋边也是朝向灭点。哪怕是一个小小的水龙头， 你也要把它当成一个立方体来画。画上镜子和旁边的柜子。画柜子层板的时候要特别注意，高于眼镜的层板，我们是看得起底面的，低于眼睛的层板，我们是看得起顶面的。我们继续画出底部的柜子。注意不是直接把上面这个复制下来，因为越低于眼镜的位置，我们看得起台面的深度 会越多一些。我经常看到有学生画手绘的时候，用铅笔画好了，再用钢笔去描一遍，然后再用橡皮把铅笔的痕迹给擦掉。其实没必要，铅笔又不是什么见不得人的东西，达芬奇都能用，为什么我不能用，你说对不对？学手绘找创美专业使用，通俗易懂。

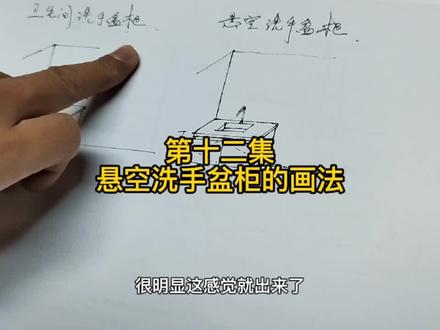

今天教大家画一个悬空洗手盆柜，悬空洗手盆柜啊，顾名思义就是不落地的悬空洗手盆柜，为什么说悬空洗手盆柜现在这么吃香啊？悬空洗手盆贵， 因为悬空汽车边柜啊，他距地面他有一定的距离啊，下边呢，方便打理。所以说现在很多这个业主啊，他都喜欢做这个悬空汽车边柜啊，就是不落地挑空的。同样啊，怎么画呢？我们还是先把这个 洗手布柜上边部分的墙体先把它表示一下啊啊， 不管他是不是悬空，悬空的也好，落地的也好，他的高度，台面距地的高度都是八十公分，我们从这开始 啊，比如说这是这个七十八龟的左侧，这是他的后边， 然后这是右侧，然后把钱包再连上， 这就是那个鞋柜柜的台面。画完之后，这时候我们要注意了，因为他是悬空的， 又知道台面距离是八十，就是八十公分，所以说悬多少呢？对不对？悬十公分，悬二十，悬三十，这个就是根据这个业主的意思来了啊，或者是要根据我们的经验来，一般来讲啊，跟大家讲，一般来讲就是悬空二十公分， 大家来看啊，其实我现在画的这个高度啊，他是六， 我可以先标一下啊，我以毫米为单位去标啊，他是六十，并不是八十。同样啊，像之前我们画的卫生间常规洗手盆柜的画法一样，先把这个台面画出来， 这个台面啊，这是一个垂边，你看着它比较厚吧，一般是四公分，甚至五公分还是十公分的都有，但是我们标准来讲，我们现在先按这个四公分画啊，侧面也是石材， 都是这样一个边，注意啊，台面比这柜体啊，四周啊，这边，还有这边都要凸出来一点，为什么呢？因为有水的时候啊，他不会流到柜子上， 把它连上，这很明显他会凸出来一点点，对吧？之后啊，我们再把这柜子 这部分完善，记住啊，我之前画过，就是柜子呢，现在很少用这个五金了，都是这个直接留一个抠手缝，这个人呢，从这上面就抠开了， 这是门的开合，注意啊，这个其实是会漏出一点点侧板来的， 因为我们这个门呐，他是压侧板的，这是门的侧边。行了，我们废话不多说， 洗手盆柜悬空啊，把这个洗手盆我们还是照样先表示一下，还是以方盆来表示，这样的话大家也方便画也，现在很多也有椭圆形的，圆形的都有 水龙头换两道，然后把它往外喷水啊，简单拐一下就行，就是大平行四边形套小平行四边形，里边再套一个 小边边就出来了。接下来我们画最关键的一部分叫什么呢？悬空，悬空一定要注意啊，悬空多少呢？我们看这 掌握好比例，比如说这是六十，我们就大概是他的三分之一，对吧，二十吗？大概在在这个位置看到没有，也就是这是二十，这是六十，加一块不就是八十了吗？我们要从这 挨着往外沿，明白了吗？挨着往外沿跟这个墙体，因为墙体都是上下平行的吗？对吧？虽然这一笔你就能看出来他不是落地的了。然后我们瞄准这条线， 瞄准这条线，瞄准这条线，他的交叉点在这么位置呢，在这个位置，大概在这个位置，对吧？但是我不要在这画，我们是 从这个位置画。为什么从这个位置画？你看他的交叉点跟他垂下来，他平过来，他的交叉点，我们也就是说这会有一条斜线，这是这个墙底跟这个平行四边形， 明白了吧？这样斜过来，所以说就是从这开始往外画，对吧？很明显这感觉就出来了，这是一个两百，这是一个六百， 总高是八百，一个玄空洗手盆柜就算画完了。好吧，大家练习一下吧。
