大家好，今天我们继续聊高压开关柜的二次原理，我们主要讲解监视回路。首先我们来看跳闸监视原件，跳闸位置继电器 串联分压电阻，电阻是为了防止线圈击穿导致合闸线圈误动作。当断路器分闸后，电源经过分压电阻 经过跳闸位置继电器 t w 一接， t w 二接经过合闸线圈 y q 形成回路。跳闸位置继电器 常开触点闭合端子三幺四和三幺六接通，外部指示灯点亮。 下面我们来看合闸监视元件。合闸位置继电器串联分压电阻。合闸位置继电器常开触点。当断路器合闸后， 常开触点闭合， 电源经过分压电阻 经过核闸位置继电器 h w e 接经过跳闸线圈 y r 形成回路。 核闸位置继电器 h w 一接得电，常开触点闭合， 三幺四和三幺五端子导通，外部核闸指示灯点亮。 谢谢大家观看，欢迎关注，点赞转发！

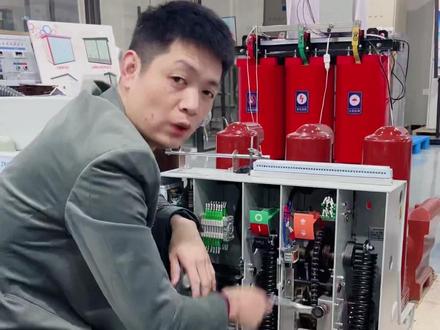

端动器的储能回路二次原理图你会看吗？这是一个储能回路，上面是他的核杂电源，三十一 k 是小型断路器， hk 是一个旋钮， hy 是一个信号灯，这是端动器内部 s 二和 s 一是储能回路里面的形成开关， m 是储能电机， 合上这个小型断路器两边的八七幺和八七二，他就有个电，然后将这个旋钮接通，八七幺八七三接通，这样过来 这个储轮电机就会得电，储轮电机得电之后开始储能，当他充满能量之后，他内部的 s 二这个点就会打开，下面这个 s 一就会接通，上面 s 二是断开自己的回路，下面这 s 一将这个八七二这个负电源接过来，然后这边接过来这个指示灯他就会亮起来，说明他是储能完成指示。
