来我们看一下啊,抽屉柜,三台一样的抽屉柜,配置都是一样的,我们这边是,下边是配的是 abb 的变频器。 然后我们看抽屉大圆,里面的是电动,带电动机保护的,电动机保护的。这个 说一点,他这个香絮弄得有点不对,从上到下是黄历红应该。
粉丝1.8万获赞8.6万

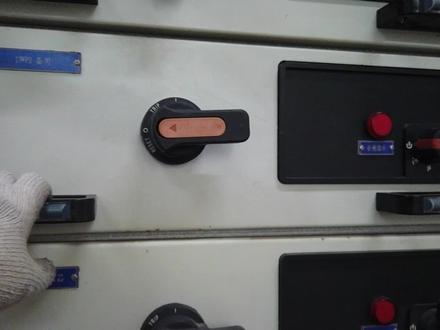

大家好,我是杨工,今天给大家分享一个这个抽屉柜的操作啊,一些电工朋友啊,厂里面没有这个抽屉柜, 嗯,但是我觉得你认识一下,学习一下,以后你面对这种抽屉柜的话,很快捷的去使用它啊,就不会造成这个尴尬的场面。每个抽屉代表一个开关啊,代表一个设备的一个开关, 我现在拿一个备用的啊,拿一个备用的开关做演示。我们这个抽屉柜啊,作为一个整体 啊,那它分为一个主开关,一个副开关,我们先说下 这个主开关,主开关大家很好理解,这里有一个零,看到吧,一个零就是停止,就是关啊,以后这个一就是开啊,就是通电了, 有这个 tip 呢,这个就是跳闸,就是我们在开的时候停电了,或者说出故障了,他就会他这个指示啊,就会向着这个位置, 就指这个位置,那你过来检查的时候,那你看到是这个位置,你就要检查一下你的设备啊,有没有问题啊,电动机啊 啊,一些有没有短路啊,跳闸啊啊,他都会跳到这个位置,指向这个位置,你就要啊检查一下设备, 你后面开开关后面的设备的问题啊,然后这个啊,二一 s t 啊,他这个就是复位,复位就是说你跳闸之后,你的设备检查过后,我排除了问题啊,你就要把它拧到这个位置, 拧到零是不行的啊,你要把它拧到零的位置就复位,他才可以达到,达到一档啊, 才可以打到一档,对吧?啊? 才可以打到一档, 就是这样的, 就是说这个主开关就是 停止启动、复位、故障跳闸啊,就是这么几个,那我们操作就是这样搬过来就行了啊,这样搬,这样搬过来就行,搬过来就通电了啊?关下来就停电了, 嗯,知道临时停电了,我们现在下一步啊,说这个辅开关副开关, 他这个直线这个电源啊,大家看一下是像一个电源啊,就是我们平时符号是电源,就是这个打到这个档的时候他才可以主开关才可以通电 啊,他才可以操作,要打到这个位置他才可以操作,理解吧?他如果是打到这个位置 的话啊,你就不能操作他,你就打不,那他锁住了,你打到这个位置啊,这里是说啊,左边这个像我们一个开关的一个符号吧 啊?一个刀扎开关的符号吧?右边这个就是说啊分,就是说这个这个箱子他他锁住锁像一把锁吧? 啊?锁住,打到这个符号的话,他就是锁住,你就没办法开啊,你也没办法操作他了,你没办法动, 嗯,有时候打回这个,打回这个电源键他才可以动,他才可以动, 对吧? 我们打的这个位置是锁 锁住开关,但是我们在我们要停停电的时候啊,后面有人操作的时候,为了更安全的话,我们当然我们要把这个柜子怎么样? 把它抽出来,把这个柜子可以拉出来为,为什么叫抽屉柜?他他肯定是可以抽屉一样的拉出来的吗?叫,所以叫,我们叫,通俗来叫就抽屉柜吗?那我们你看一下这个位置像个符号,一个上下,对吧? 啊?上下就是我们平视的来讲,就是一进一出,对吧?一进一出那就把它打到这里来, 打到这里来换,他就可以拿出来了,就可以抽出来了,对吧?来他就可以抽出来了, 我们抽出来的话,呃,挂好牌,挂好停电,有人工作,是吧?挂了牌之后,那我们就这个安全性大大的提高了, 或者我们要维修里面的开关啊,检查保养啊,里面的一些线路啊,也是打的这个档,把抽屉拉出来,对吧?哎,那怎么还有一个呢?怎么还有一个呢? 其实这个是更安全的一个,保护更安全,就是说他打到这个档,他可以往里面推,往外面拉,往里面推,往外面拉, 但是你会担心会不会更不安全呢?那如果有人把它推,把它推进去,把开关送上 去,闹后面的人更危险呢?挂了牌也没用了,一会有这种人吧?可能会有啊,也会有这样的人, 他他把那个你挂,明明挂了牌,他都把你搞下来了,也有这样人,恶作剧的人都有,是吧?所以我们更保险把他打了,领到这个位置。 这个是什么意思呢?就是说我们已经抽屉盔拉开了,但是不能啊,这个这有一个开关嘛,就打开的,不能把它合上,就是说 啊,我这个可以推进去啊,可以推进去,对吧?但是我们为了更安全,我们的先拉出来啊,为了更安全,我们先拉出来,然后打到这个档啊, 他是推不进去的啊,他他锁住了,他推不进去,你看这里是可以打开的, 这里是可以打开的,你看这我们可以放把锁进去的,我们可以放一把锁进去啊,放个锁卡在这里的话,他他就没办法操作了,卡住了他就没办法动了啊,这个辅开关是有这样的功能的 啊,把它按回去之后锁拿掉,锁拿掉放回去啊,到这就可以动了, 挂好牌, 我们的维修工作得到更好更安全的一个保障,对吧?嗯, 所以他这个抽屉柜主开关辅开关对的这些功能, 所以我这个就跟大家分享一下啊,这期视频做到这里,谢谢大家点赞关注,再见。

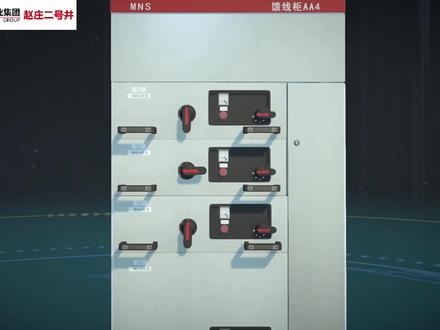

三百八十伏 mns 抽屉式配电柜操作及维护 配电柜简介 mns 是一种模块化、多功能的低压配电柜,广泛应用于野心、石油化工及基础设施等领域。 配电柜的结构根据各部分功能的不同,配电柜可划分为,装置小事母献小事、 电缆小事 母县小市、水平母县市。位于 柜后火柜顶的一个独立格式母线小室内安装着水平母线和垂直母线 电缆小室电缆室位于柜后电缆小室内,安装有一次出现端子和二次接线端子,用于出现电缆控制线和组线之间的接线 装置小室装置小室内包括抽屉单元、 仪表板、操作把手、 机构、断路器、 一次端子、二次端子。 操作手柄的作用是操作抽屉的推进或抽出,以及风和断路器。 机构的作用是将操作把手上的动力传递到各个受力点。 断路器的作用是分合电路, 仪表板上有指示灯,仪表主要对断路器的状态进行指示以及测量回路的运行参数。 一次端子,二次端子的作用是连接一次和二次接线。配电柜操作 mns 抽屉式配电柜的操作主要通过操作手柄进行,抽屉上有两个操作手柄、机械操作手柄和开关操作手柄。 机械操作手柄有四个位置,分离位置,抽屉抽出三十毫米后锁定在位置上,一、二、四柱头全部断开。 移动位置,抽屉可以推入或者抽出适应位置。 抽屉锁定在位置上,主开关断开,控制回路接通连接位置,抽屉锁定在位置上,主开关与控制回路均接通开关。操作手柄有四个位置, 合闸位置,主开关合闸。机械操作手柄被锁定。跳闸位置,开关跳闸指示此位置。 分闸位置,主开关分闸,机械操作手柄解锁可操作复位位置,开关跳闸后需复位到此位置方可进行在合 抽屉送电操作,将抽屉推入开关柜内。机械操作手柄旋转至连接位置,开关操作手柄旋转至合闸位置,检查指示灯及仪表,确认送电完成。 抽屉停电操作,开关操作手柄旋转至分闸位置,机械操作手柄旋转至移动位置,将抽屉抽出开关柜,检查指示灯及仪表,确认停电完成。 配电柜操作。注意事项,一、推入和抽出抽屉受阻时,不能使用蛮力继续操作,应检查操作手柄是否在 在正确位置。二、断路器跳闸后,需将开关操作手柄旋转至复位位置后方可进行再合闸。 配电柜维护一、定期对开关柜进行清扫。 二、主回路检查,母线连接处应接触良好,连接螺栓应紧固,无松动,松动的螺栓应及时紧固。三、二次端子应定期清洁并紧固。 四、抽屉机构 应涂抹润滑剂,保持机构灵活。 五、抽屉依次插件及断路器触头无明显变形,接触部位图中性凡士林保持接触良好。

三百八十伏 mns 抽屉式配电柜操作及维护 配电柜简介 mns 是一种模块化、多功能的低压配电柜,广泛应用于野心、石油化工及基础设施等领域。 配电柜的结构根据各部分功能的不同,配电柜可划分为,装置小事母献小事 电缆小事 母县小市、水平母县市位于 会后火柜顶的一个独立格式母线小室内安装着水平母线和垂直母线 电缆小室电缆室位于柜后电缆小室内,安装有一次出现端子和二次接线端子,用于出现电缆控制线和组线之间的接线 装置小室装置小室内包括抽屉单元、 仪表板、操作把手、 机构、断路器、 一次端子、二次端子。 操作手柄的作用是操作抽屉的推进或抽出,以及风和断路器。 机构的作用是将操作把手上的动力传递到各个受力点。 断路器的作用是分合电路, 仪表板上有指示灯,仪表主要对断路器的状态进行指示以及测量回路的运行参数。 一次端子,二次端子的作用是连接一次和二次接线。 配电柜操作 mns 抽屉式配电柜的操作主要通过操作手柄进行,抽屉上有两个操作手柄、机械操作手柄和开关操作手柄。 机械操作手柄有四个位置,分离位置,抽屉抽出三十毫米后锁定在位置上,一、二、四柱头全部断开。 移动位置,抽屉可以推入或者抽出适应位置。抽, 抽屉锁定在位置上,主开关断开,控制回路接通连接位置,抽屉锁定在位置上,主开关与控制回路均接通开关。操作手柄有四个位置, 合闸位置,主开关合闸。机械操作手柄被锁定。跳闸位置,开关跳闸指示此位置。 分闸位置,主开关分闸,机械操作手柄解锁可操作复位位置,开关跳闸后需复位到此位置方可进行再合闸。 抽屉送电操作,将抽屉推入开关柜内,机械操作手柄旋转至连接位置,开关操作手柄旋转至合闸位置,检查指示灯及仪表,确认送电完成。 抽屉停电操作,开关操作手柄旋转至分闸位置,机械操作手柄旋转至移动位置,将抽屉抽出开关柜,检查指示灯及仪表,确认停电完成。 配电柜操作。注意事项,一、推入和抽出抽屉受阻时,不能使用蛮力继续操作,应检查操作手柄是否在 正确位置。二、断路器跳闸后,需将开关操作手柄旋转至复位位置后方可进行再合闸。 配电柜维护,一、定期对开关柜进行清扫。 二、主回路检查,母线连接处应接触良好,连接螺栓应紧固,无松动,松动的螺栓应及时紧固。三、二次端子应定期清洁并紧固。 四、抽屉机构 应涂抹润滑剂,保持机构灵活。 五、抽屉依次插件及断路器触头无明显变形,接触部位图中性凡士林保持接触良好。

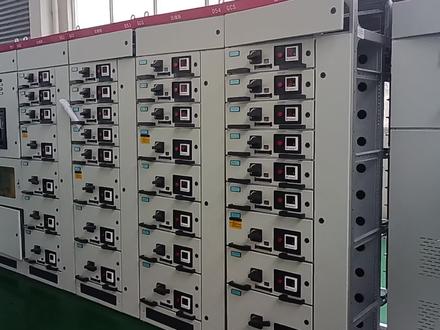

大家好,我是电力成套技术,今天教大家来学习一下 gcs 抽屉柜中的几个小功能。 gcs 抽屉柜我们一般都是通过断路器的外部的这个手柄来操作,断路器的一个分合可以有效的避免我们操作人员触摸到这个带电体, 以保证我们操作人员的一个人身安全。接下来我们来看一下这个操作锁柄,这边有一个可以往前推的一个机构,这个机构大家看一下上面还有三个洞,他是用来做什么用的呢? 它的作用就是可以让我们锁住这个断路器的机构,比如我们在停电的时候,我们把 把这个机构这边大家看一下,推上去之后有三个孔,在这个位置挂一把挂锁,就可以把这个断路器给他锁住, 这时候我们这个断路器就没办法进行一个分合闸的一个操作,可以保证我们后端工作人员的一个安全。接下来我们再来看一下我们断路器在风闸位置时,这个门是可以打开的, 但是他在合闸位置时,我们这个门他有一个连锁就没办法打开。如果我们在发生紧急状况时,像这个断路器 大家看一下,可以通过这个位置再看一下这边上有一个红色的小点,我们用这种小的螺丝刀来点一下这个红色的小点,这时候我们这个 就可以解除,把这个门给他打开了。我们接下来用这个螺丝刀顶一下动作,给大家看一下他内部的这个机构是如何动作的,大家看一下这是红色的这个拨片来卡住这个 连杆,使这个断路器的门无法打开,像在工作中有时候碰到这种机构卡死的情况,大家可以通过这个方法把这个门打开来进行一个维修,当然要在保证安全的前提下再来打开这个门。 接下来我们再来看一下,这下面也有一个连锁,现在断路器处于封闸状态,他是没有连锁,我们把这个断路器给他进行合闸的一个操作,再来看一下他是如何进行一个连锁的。这个连锁的功能是 让断路器在合闸拖住时,这个抽屉就没办法拉开来,大家看一下,下面有一个舌头伸出来了,通过这个舌头卡住这个抽屉,使断路器在合闸状态时,这个抽屉就无法拉开来 实现一个禁止带负荷拉闸的一个功能,因为这个一次接插件是不允许带负荷拉闸的。好的,本期视频就到这里,谢谢大家的观看。

经常有客户问我们抽屉柜应该怎么操作,今天我来给大家展示一下。我们抽屉柜一般有两个大小不同的操作手柄,大的呢用来控制内部断路器的分闸与合体,而小的呢用来控制抽屉的状态。而我们小的操作手柄呢,有四个档位,分别是联通实验、移动跟分离。 在联通状态下呢,我们可以操作大手柄,将抽屉与整个柜体相连接。在我们实验状态下呢,大手柄是被锁定的,内部只有二次回路被接通,方便我们调试。只有在打到移动档的时候呢,我们才能将整个抽屉抽出与推入, 在这个状态下呢,我们再打到分离档,他就会有一个小小的机构弹出,这样子防止抽屉被推。 这样有什么好处呢?就是当我们单个抽屉需要断裂操作的时候,我们不需要把整个抽屉移出,就能确保员工安全,防止误操作。如果还有什么问题的话,记得评论区留言哦!

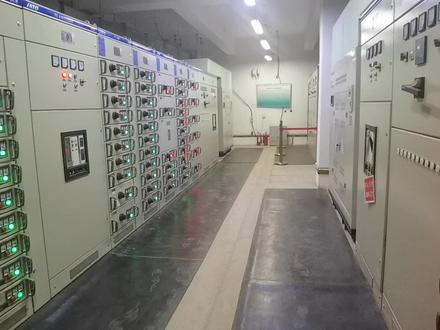

朋友们大家好啊,我是自动化场控好久,最近太忙了,给大家没有拍视频,今天我们给大家讲一下 我们抽屉柜里面的一次线和二次线,他是如何实现的,还是有哪些东西能控制的? 首先的话我们看一下,依次依次是从后边镜械柜的同排 引出三根线,然后进入我们的四科道路线,然后按住三根线三项, 这一个嘞就是 led, 这个就是给那个方闸只是单手提供电源的, 然后这个就是出现出所有的每一个的楼层的出现柜,然后这里大家看一下这边还有一个不改善, 这边是 pe 镜和 ps 啊, a 效的也是一样的, b 效的也是一样的, c 效的也是。 然后我们再看一下啊这几个小线,这几个小线的话一般都是分解合适辅助试图,这个就是分合咱的指指示朝开点和必必点就是通过这个辅助试图来实现了, 然后底下的对面的呢,他就是我们的分离线圈,就是通电的话,实现我们的这个高科技跳闸, 把这个直接就顶跳了。然后我们看一下他这个透口气是 两百二十伏的,他只有消防联动的话,这个继电器是适合,比如说二十四伏电器的话,也就实现这个断路器跳闸。 然后再看一下这里有个保险,如果说是这个保险烧掉的话,二次线的这个指示也是没有作用的,风和杂指示他就是不会亮的。 然后再看一下,我们看一下护盖器的接线,他是从 a 四零幺和 b 四零幺, a 四一 s 一引入我们的测量电流表的,这个一级亏电流 这几个单第一个抓头,第二个 s 也是引入第二个的,第一个的抓头,第三个呢? a 四 g 也是 c 四悠悠,这是 c 四悠悠,就是第三款,跟这个他是对应的 abc 赛格还是 然后啊? s 按他是短接, s 按就是从这里的二字线,他通过这个 s 按,然后 s 按他短接掉, 这个就是属于是跨接法,然后短接掉,然后这这几个最短不掉,或者 s 二下一个地下的 s 二,地下的 s 二就短掉, c 下 f 三,然后通过这个 n 四幺幺,然后通过这个二字线往这边移,然后通入这个 a 四按,他也是 然后引到这个飞向的这个,那啥,然后这个就也挺简单的,然后他这一条地线呢,就是房子有大电流引入这个壳体, 其实这个辅助触点也是很简单的,这个辅助触点呢,比如说是我们很少砸的话,一般实现这个 k 点他就是和尚, b 点他就断开了,没电了,他 k 点他就有电了,就实现这个红色的这个灯亮。呃,本期视频就先拍到这里了,我们下期视频再见。

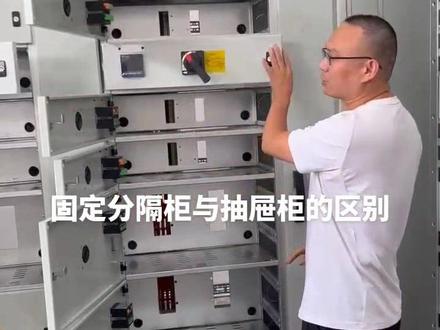

今天我们来看一下抽屉柜和我们的固定风格柜有什么区别。第一个方面就是我们的一个固定风格单元,我们的抽屉是拉出来的。第二个这里我们还没有装,我们到时候会装一个固定式 动用器,是一个插入式的,不是一个固定式的一个动用器。第三个我们的烘干器是放在我们后面的,这是我们两者的一个区别。那么我们的固定分量柜和充电柜供应什么样的环境呢?评论区告诉我们下期有没有见?
