今天给打算自己安装插座的朋友分享一下无孔插座带开关是如何接线的。这种插座有两种接线方法,一种是无孔插座正常有电开关控制灯,另一种是开关控制插座是否通电。 我们来先说第一种解法,五孔插座正常有电开关控制灯,这种一般用在床头壁灯处比较多。先来看背面的接线柱, l 代表火线, n 代表零线,这个是地线。然后这边是控制开关的三个接线柱,我们只需要用到两个。 首先插座的三个接线柱可以正常接红色火线接 l, 黄色地线进这个标志,蓝色零线接 n, 这样就相当于插座已经有电了。下面再接灯线前,要先用一个短线 从插座的火线 l 跳到开关的火线 l 上,然后就可以接预留的灯线了。灯线一般是预留了两根线,先把其中的一根跟插座的蓝色零线接在一起,另一根灯线进开关的 l 一或者 l 二都可以, 这样就完成了。接下来我临时安个灯给大家测试一下,插座正常有电开关控制灯搞定完成。记不住的点赞收藏,下期视频教大家开关控制插座是否通电的接法。
粉丝9.2万获赞126.5万

嗨,大家好,我是水电湖工,今天我们分享一下五孔插座带开关如何接好, 好,我们看一下这个是五孔插座带开关的实物图,那我们五孔插座带开关有两种接线方法,第一种就是我们的五孔插座正常有电开关控制我们的灯, 第二种接法就是我们的开关控制住这个插座是否得电。好,我们首先看一下第一种接法,无孔插座正常有电开关控制灯, 我们看一下背面这边是我们的接线柱,这边是插座的接线柱,我们看一下 l 代表火线, n 代表零线,这上面是地线,这边这个是开关控制灯, l 一 l 二,下面是 l 三,我们只需要用到 l 一和 l 二,那我们首先 我们的红线,一般的是火线接到 l 上,然后我们的 明线是蓝色的线接到 n 上,我们的黄绿色的线是 d 线,接到我们的 d 线上。好,我们把它上紧, 我们一定要接地线,插座的话一定要接地线,好,把零线上紧这边这一个是地线,好,我们 我们的地线也上紧了,我们的火线呢,我们把火线接上去之后,相当 我们的插座已经有电,但是呢我们需要把我们的灯线也接上,我们需要接一下这个线跳到我们的这个 l 一上把火线, 像这样我们看一下插座有 有电,我们的开关这边这个的开关控制住我们的灯线是否得电,我们看清没有, 这边接到我们的灯线上,就可以控制住我们的灯了,那我们再看一下第二种就是用我们的开关控制插座,我们只 需要把这一根线,也就是我们的火线,火线接到这边, 然后呢?这边还用这一个短接头把它接起来,我们看一下火线在这边我们开关开,开的时候好,我们的插座有电,我们关闭的时候插座没电, 这个就是用开关控制插座。好,今天就简单的分享到这里,没有关注的老铁关注一下,谢谢大家,再见。

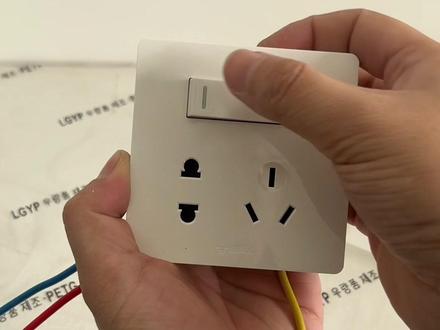

上个视频教大家无孔插座带开关开关控制灯的接法。这个视频教大家无孔插座带开关的第二种接法,开关控制插座是否有电。这种插座接法通常用在厨房和客厅,可以避免每次用完电器就要拔插电线的问题。咱们先看一下这种插座背面的接线柱,也是分两块区域,这一块是插座区域,这一块是开关区域。 咱们可以先把零线接到插座的 n 孔里,地线接到插座的地线孔里,火线的话就需要接到开关这边的 l 一或者 l 二,只需要接一个,然后再准备一个短线,从开关的 l 挑到插座这边的 l 上, 这样就是开关能控制插座上的火线连接和断开,也就是开关控制插座是否通电,非常简单,学会的宝子点赞收藏关注我,让你装修变简单!

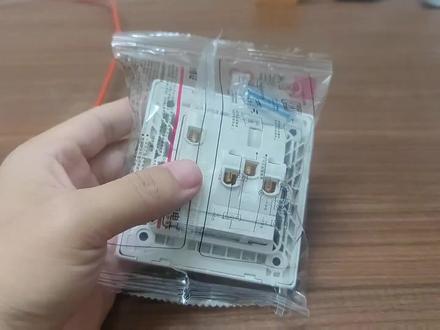

大家好,我是电工小黑,今天我们来看下这个一开五孔的一个接线的一个方法,带开关的一开五孔 来我们看有看到有四个接线柱啊, l e 分别,然后是 l, 然后是这地线,然后还有个 n, 然后我们来看一下这个插座的一个接法,看这样操作的话,那个是否是正确的,我们把这个火线直接接到这个 l e 上面。 好的,我们看一下这个 开关了,一个插座的线我们就接好了,分别接 l 一火线,然后这边接个零线,这边没有地线就不接了,我们看一下这个开关这么样接法的话是否是正确呢? 呃,我这边的话这个是没有做跳线的,然后我们这个开关能不能控制这一个,呃,火线的一个通根段。 好的,我们这边充充电来测试一下大家觉得这个这种接法有没有问题?没有做跳线了, 然后我们拿个插座仪试一下啊, 这边显示亮灯了, 地线,那么这个接线是正确的啊。我们再看一下这个开关能不能控制火线有一个通断,如果按下去的话,正常话会火线会断,就会没电,这个指示灯会灭,我们来试一下啊,那就是没问题了这个接线方式。 好了,感谢大家的观看,再见。


无孔单开的接线方法,蓝色零线接插座的 n 孔,红绿双色是地线,接插座的 p e。 红色火线从中间拔开接插座的 l, 从插座的 l 出来的线头接到开关 l, 白色的线是灯的控制线,接到开关 l 一这样就全部接线完成。
