单相电机，6个头，正反转怎样接线

单向两百二十伏电机正反转怎么接？上面有六个接线柱，万用表打在电阻挡两百欧亩的量程上，先测量一下这六个接线柱之间的关系， u e 和 z 二是不通的，和 u 二是通的， 是八点五欧，和 v 二也不通，说明 u e 和 u 二是一组线圈，这一组组织较小，是主绕组。 v e 和 z 二不通，和 u 二也不通， 和 vr 显示一个零点三欧。这一组是离心开关，离心开关基本没有什么组织。然后看一下 z 一和 z 二， z 二之间是二十一点九欧，这个是副绕组， 和 u 二之间是不通的，和 v 二之间也是不通的。 v 一和 v 二是离心开关。 z 一、 z 二组织较大，是负绕组。这是一个双电容的电机，容量比较大的是启动电容，较小的是运行电容。这两个电容各拿出一根线捏在一起， 给它接在 z e 上，也就是副扰主的一端，拧紧螺丝，然后启动电容较大的那个另一根线接到 v 二上运行电容，也就是容量较小的另一根线接到 v e 上，然后将连接片像这样竖向连接，将 u e 和 z 二连一起， v e 和 u 二连一起 接上零线和火线，这两根线不分正反，哪一根接火线都是可以的，拧紧螺丝之后给它合闸送电。铜片竖向连接就是它的反转。需要注意的是，这两根线不要接到同一个连片上，那样就短路了。如果想要电击正转运行， 把铜片给他拆下来。像这样横向连接， z 二和 v 二连一起， u e 和 v e 连一起接上零线和火线，同样，零火线位置可以进行互换，合闸送电，此时电机就是正转，你学会了吗？

单向电机的正反转你知道是怎样接线的吗？很多人都不会接，今天呢，我将这个接线方法分享给大家。 首先我们要明白单相电机正反转的工作原理是怎样的，为什么一个电容通过他的来回切换就能够使这个单相电机产生正转和反转呢？下面我就将单相电机正反转的接法以及工作原理毫无保留的分享给大家。 我们首先拿来一个单向二百二十伏的电源，接电容的两根线呢，我们接单向电机的黄线和红线， 单向电机的这根黑线是这个电机绕组的公共端，我们把它接到零线上，那么切电容的这两根线，我们分 分别把它切出火线，看一下是正转还是反转呢？我们首先把单向电机的黄色线把它接入这个火火线上， 现在我们已经接好线了，我们合上电源来试一下，这时可以看到电机在顺时针转动，这是正转， 这是如果想要电机实行反转的话，那就需要把另一根接电容的电机线，我们把它接到火线上来看一下。 线已经接好了，我们合上电源来试一下，这时可以看到电机的转向已经发生了改变，它是逆时针转动，这是反转。 看到这里你就明白了这个单向电机正反转的控制，也就是来回切换这个电容的接法。 今天这个单向电机正反转的借法和原理我就可讲到这里了，喜欢我的话，请在这个作品下面进行点赞、评论分享，我会每天定时向大家分享电工电子知识，下期见。

这种一个档位三线电机以及三个档位六线电机的接线方法。首先讲这个三线电机的接线方法，把万用表调到电阻档位，测试任意两根线的组织，黑色线和红色线的组织为五十八欧，黑色线和蓝色线的组织为七十八欧，红色线和蓝色线的组织为一百三十六欧， 那么蓝色线和红色线的组织为最大，黑色线就是电机的供电公共端，再用公共端黑色线测试，红色线组织为五十八欧，黑色线和蓝色线组织为七十八欧。 组织大一点的就是电机的启动端，组织小一点的就是电机的运行端。那么我们就得出了结论，黑色线是电机的公共端，蓝色线是电机的启动端，红色线是电机的运行端。 接线方法给大家看一下，黑色线为公共端，直接接电源线，红色线为运行端，和电容及供电接在一起，蓝色线为启动端，直接接电容。 二百二十伏交流三线电机该怎么接线？拿两条线接电容，拿两条线接电源，如何接线？实线正反转，我们只需要记住一句话，电阻最大接电容，电阻最小接电源阻直，第一小是正转，阻直第二小是反转。 现在我们先来测一下线圈组值，黄蓝是六十五，黄红一百七十八， 红蓝是一百一十三，由此我们可以知道，黄红阻值一百七十八是最大的。这两个角接电容，我们把电容接上，接在这两个角上面，也就是阻值最大 接电容。 现在电容的两个角我们已经接好了，也就是黄红两个角，剩下一个单独的蓝色线，我们再测量一下，找到组织最小的两个角，一百一十三 六十五，现在是黄色和蓝色是组织最小的，我们就把二百二十伏交流电接到这两个角上面，实现电机正转， 这样子就可以实现电机的正转。如果我们需要反转的话，该怎么办呢？再来看一下反转，也很简单， 我们只需要把电容上面的这个电源线，也就是黑色的这颗电源线接到电容的另一个角就可以了，来看一下就把这个电源线接到电容的另一个角， 就可以实现反转，这样子就能实现反转了，这样子电机的正算和反转都可以实现了。 再看一下六线电机的接线方法，首先找到两只相同的角位，黄色和白色一百一十二欧，黄色和橙色八十欧，黄色和黑色组织为九十九欧，黄色和蓝色组织为一百一十二欧， 黄色和红色组织为五十八哦，那么我们刚才测试黄色和白色组织为一百一十一哦，黄色和蓝色组织也为一百一十一哦。那么白色和蓝色就是通的，他们两根就是电机的公共端和电 面容的运行端，白色和蓝色这两根线就是连接在一起的。再用这两根线测试橙色的组织为七十五欧，测试黑色的组织为九十五欧， 测试黄色的组织为一百一十二欧，测试红色的组织为五十五欧。组织最大的就是电机电容启动端，组织最小的就是高档，现在我把它组织从小到大依次排列好。 首先测试红色的高档组织为五十五欧，橙色中档组织为七十五欧，黑色低档组织为九十五欧，黄色启动端组织为一百一十一欧，分别是高档、中档、低档启动端。 黄色启动端直接接到电容上面，蓝色线和白色线直接并在电容一端，二百二十伏的零线也和这三根线并连在一起，火线分别连接下面的高中低档，这样电机就开始运转，这就是电机的接线方法。

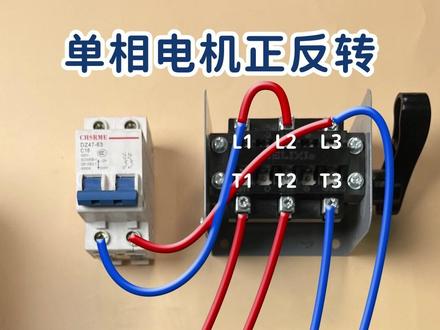

单向电动机铜片横联为正转，竖连为反转。我们用导线来代替铜片的作用。首先我们将导线剪断，接到倒顺开关的 t， e 和 t 二，另外一根短接在 l 一和 l 二二连接 u， e 和 w 一的导线也剪断接到 l 三和 t 三，在接上二百二十伏的交流电就可以了。

用倒顺开关控制二百二十伏单向电机正反转转换。怎样接线？百分之九十的木工会，百分之九十的电工不会接线。原装的电机有两个连接同片， 上面这两个横着连接，下面这两个也横着连接。幺一幺二接上两百二的电源。 这个时候电机是顺时针方向旋转，如果拆掉这两个连接同片，把 u 一和 z 二竖着连接，中间两个也竖着连接， 接上两百二的电源。这个时候电机是逆时针方向旋转。我们拆掉两个连接铜片和电源线，用倒顺开关来代替铜片的横接或者竖接，就可以实现电机的正反转转换。拆掉这两个连 接同片，把 z 接到 t 一， u 二接到 t 二， l 一和 l 接跳线， u 一接到 t 三， 中间这个螺丝是 v 一接到 l 三， l 接火线， l 三接零线。当开关搬到顺的位置， t l 一导通， t 二 l 导通。通过这根掉线就相当于 z 二和 u 二连接起来，代替了连接同片的横接。 t 三和 l 三导通，又代替了 u 一和 z 一的两个连接同片。因此电机式顺时针方向旋转，开关搬到顺的位置， 点击顺时针方向旋转，开关扳到倒的位置。点击逆时针方向旋转，当开关扳到倒的位置， l 一和 t 一导通， l 和 t 三导通， t 二和 l 三交叉导通，这两个是交叉导通， 就相当于连接铜片竖着连接，因此电机就实现了反转。每天分享电工知识，谢谢大家！
