美的电风扇上面的按钮怎么接线图

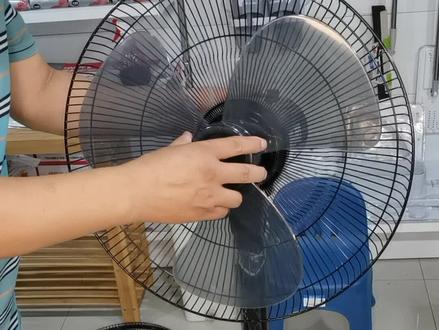

里边有卡的地方，有卡的地方，这个地方对照这个地方好，把它松一下， 踢出来，眼睛把位置这松一下，好，卡上 一定卡到底，一定到底，一定一定到这个底下的位置，把这个固定紧就好了，把这个去掉，这个是一定要顺时针，顺时针是去 这个逆时针去掉，后边有个空 绑的时候要顺时针。第二项叶片后边有个卡口，一个卡的卡口 最大，这个最最大，上面那个这个谁要 逆时针方向才才能上紧，逆时针要这样上，逆时针扣不上，要是扣不上这边个螺丝松一下开关，这开关，这 后面啊，后面按一下就要要吐。 一档，两档，一档风很柔，一档风很柔，一档这个风他吹起来就说没声音，美的电风扇没有声音。 二档。手机现在这个 在后面设计在后面，开关在后面很韧性化，三档。

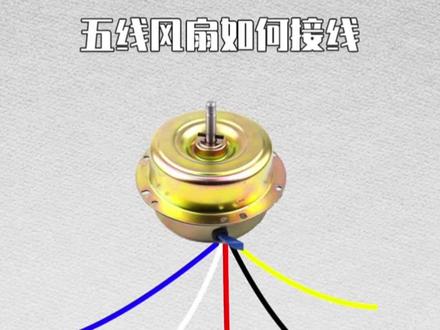

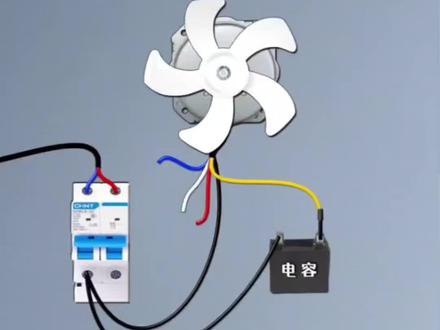

啊，大家好，今天为大家分享一下风扇电机的接线方法，那风扇电机呢，一般是带有五股线或六股线的，像这个电机上呢， 这个白蓝红是电机的档位线，就是一档，二档，三档，然后黑的呢是地线，然后这两个灰的呢是启动电容的， 以这个电机以及一个风扇开关为例，那么像这种一按可以按下去的是他的这个档位， 那么同时这边还有一个按不下去的，这是一个复位按钮，那么这就是这个火线的公共节点，在这个公共节点上接上电源线的火线，电源线 零线呢，接电机的这根黑色线，然后这两根灰色的线要接一个启动电容，然后将这三根档位线分别接到这三个档位上， 由于我们只是做一个演示，所以这样简单的接了一下，司机在接的时候呢，要将他焊在这个接线端口，这啊下面我们给他插上电源， 然后我们按动这个是第一档的开关，我们可以看到这个电机主轴呢已经转起来了， 然后这是第二档的，第三档的，然后按一下复位，点击停止转动，我们来看一下这个接线图，那么这是这个电机，然后这是他的这个一二三这个档位，然后接档位开关，然后 黑色的是接这个电源线的零线，然后这边两个灰色的线呢接电容，实际上呢，这个黑色的线和这两根其中的一根灰色线呢是相通的，所以有的电机上呢，他会是五根线，这根黑色的线呢， 既要接电容，同时也要接这个电源线的零线。电源线的火线接开关的公共接点，当我们按下开关的一个档位时呢，这个档位便和 这根火线的功能接点相通，这样使得整个电机形成一个回路，从而开始转动。

干电工连五根线的风扇电机都不会接，你猪八戒戴眼镜装什么大学生呀？团长告诉你，首先将黑线和黄线接电容，不用区分正负极，黑色一端接电源 腹肌，黄色一端做好绝缘处理。剩余三根线，中，红线为快速档，白线为中速档，蓝线为低速档。只需要选择对硬线接入电源，就能实现风扇的多段速控制了，你学会了吗？
