艾瑞泽5plus中控维修教程

先看一下这个奇瑞艾瑞泽五这个卡子的结构啊，整个看一下。 好，这是拆下来的，我先装上去，然后再给大家讲解，然后拆装，安装的话直接用力，就这样拍上去就行了，这里的话只拍上面一点点就行了， 然后这边好，这边的缝隙全部都扣好，扣好了之后再拆的时候找个薄一点的翘板，先拆这个黑色的视频， 黑色的石条，拆完这个黑色的石条才能拆平。 先从右边开始拆，一直拆到左边，拆到这个位置 就直接这里翘一下，这里翘，然后到这里的话呢不用下翘板，不要在这里下翘板，容易把屏顶破，都直接一拉，拉开之后到这里再下个翘板，翘板翘，翘完之后再从这里下翘板，在这里下翘板，不能从这里下翘板，容易把平容易顶破。 拆完黑色面板之后，然后开始拆屏幕，拆完屏幕主机就在后面 near the 我给他打 对，拆完这几个之后拿掉，这就可以看到主机了，主机是十个的套头，然后拉出来就行了，哎，不得死，拔掉 屏幕拆掉之后要开始拆这个面框，整个面框拿掉的这边有三颗螺丝，下边这里一颗，这里一颗，这里一颗，还有就是这里一颗，然后再有的是侧面， 侧面有一颗螺丝，这螺丝拆完之后这个面板全部是卡子，直接拉， 拉到这里之后要把这个方向盘这个翅膀要拉开压着他呢，然后这个仪表面框呢是跟这个是 不压的，不影响的，然后拆完之后再把那个十个的套筒把个螺丝拆掉，主机拉出来就行了，就可以安装了。

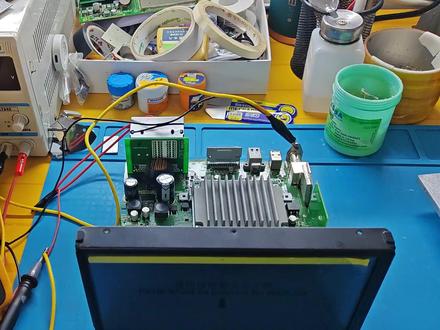

好，大家好，今天给大家分享的这台的话是奇瑞 iz 五的一个汽车真空导航，我们首先听一下车主是怎么说的， 现在就是黑屏，那按这些按键他都是有声音的，开机那些都是有声音的，车主反映有声音没有图像黑屏， 有声音的话没头像黑屏。我们第一反应的话应该是系统已经启程了，就是显示这块有问题。这台机的话当时的话我还是挺有信心的，感觉的话应该上下无所谓就能把它搞定， 来的话起针的话也走了一些弯路，找了很多一些电路才把它给修复，现在的话机器的话已经修复了， 电流的话已经跑起来了，一点多万来显示了一个汽车的一个车标画面。好，现在的话这个机子的话就已经是启动了，进入开启一个画面了。 他这款机的话功能的话还是比较简单，其类的机器的话就是这个风格， 现在的话显示的话就正常的，我给他讲一下当时我是怎么一个维修的一个方法吧。 声音正常显示黑屏，我们首先想到的话是显示板这块，电动显示板的话 发个背光电路，增幅压电路，当时的话我测量的话增幅压的话也是正常的，我们增幅压的话是在这两个磁柱这里， 这里这里有个磁珠，这里有个磁珠，这是正负压，我们显示屏的话一般的话电压的话是负六点几伏，正的话是二十多伏，而还有一个十二伏左右一个电压 在这条线路，然后背完的话是这一块，当时我测量的话这些的话都是正常的， 都正常的话，然后他灰屏显示不出来，也不是那种没背光来着，没背光的话就是完全是黑的嘛，所以说我就怀疑是屏的问题，然后的话我就去买了一个屏， 这是一个八寸的，一个四十平的，四十平的一个显示屏做个兑换，我怀疑是屏的问题，然后把新买的屏装上去的话故障依旧 不再，依旧的话，我就想着这个排除的屏的话应该还是在显示这块的电路的问题，后面我就给他再做一部测量，测量的话发现的话就这个点，这个点的话这里有个磁珠，我们一定要记住磁珠的话一般都是电源， 差点的话是电源，然后我给他做一下测量，这个点的话才一点多伏，这种电压一般是不正常的，像我们那个导航里面的板，电压的话要么是三点三伏，要么一点八伏，要么是五伏， 一点零伏，一点一一几伏。大屏的话这种的话是不正常的，所以说我就顺着这条电路线路一直在插， 经过测量的话这个点的线路的话是到这个牌子的第一角，然后牌子的第一角的话是到这里来了，然后经过这些线路，这些线路 到这个底板这里来了，我们再看一下底板这一块显示屏，刚才我们讲那个电压异常的这个角的线路是在这个位置吗？这边的第一角，第一角的话 这个牌照的第一脚，然后是到这里来的这条线路，这条线路的话然后我再去测量，经过去找发现的话他是到这个芯片来了，这是个电源稳压芯片， 三档稳压芯片连这里的话也不正常，这里输入输出不正常，来我再去连输入，连输入的话发现他这个的话是直接到这里来了。我们添加分辨器，是不是 这个大的锂电杆，这里有两个大的锂电杆，这是我们底板的一个 dc 跟 dc 一个主电源， 后面查的话这个电压的话也是没有的，只有零点几伏，也就是说他输入 没有，然后这边这个电压的话也低了，只有一点零伏。然后我做个测量的话，在线组织测量，发现是这个芯片的问题，这个芯片就是我们一个底盘的一个电源管理芯片， 这个可以看一下这个前边，后面给他做一下更换，做一下更换以后来 这个电压的话就起来了，现在已经修复了四个五伏，他这里有五伏了，以后来经过这个转换，转换成三点三伏，三点三伏才是正常的，更给显示屏之前的话一点零几伏的话是不正常的。 这个芯片的话我也可以给大家讲一下它的一个大概的一个原理。这个芯片的型号是 t p s 四 三三三幺 q 一，这芯片的话其实导航的话用的比较多，他这个是个电源管理芯片，然后配合这两个猫屎管，这两个 八个角的磨石管，这个不是加压型电压，这是磨石管来做一些高频切换，来产生一些 dc 电压。好多板子都要用到这个芯片，比如说我们吉利，这是吉利的，这就比较熟悉了，南方这是吉利 定好的，也一样的这两个模式，那还是这个芯片的话是在这个位置，我现在是从这个板子拆下来的， 你们看一下这个芯片的一个电路图。好，我们看一下这个芯片的一个电路原理图，刚才我们讲的省会这个芯片就是这个芯片 tps 四 三个三，一个一 q 一，放大一点，放大一点看一下就这个芯片，然后他配合两个 那个摩丝管，这里是一个摩丝管上下管组成的一个摩丝管，就是刚才我们看的那个八个角的芯片，嗯，这里的话也是一个摩丝管，还有这两个摩丝管的话，然后还有这个根的电杆产生一个降压 来经过这里输出三点八伏，来经过这里的话输出五伏。啊，这个是 另外一份原理图啊，这个是电动原理，是一样的，跟那假图一样的。我们刚才那个的话是两组的话都是五副，这个也是五副，这个也是五副。嗯，他这个其实 这个眼底的话也不会很难，你只要知道这些关键甲的话，知道他一个输入输出关键甲的话，你就能看得懂。比如像像 这一块的话是电压的一个反馈起压，我们输出的电压经过这两个电阻分压以后，然后返回到这个芯片去改变他的一个脉冲的一个战争笔，那这个的话是这一组的， 然后这个的话是，嗯，一个电流的一个起压，电流的起压的话就经过这一块， 因为我们那个这个电压的话呢，再经过这个稳压，三点八乘三点三五。所以说这个电路的话，你要知道他一个输入输出关键角 就是一个跟着条件，还有他一个输入输出才能看得懂。这个的话我们后面再做一下讲解吧。今天的话我们主要是看一下这个 这个芯片在这里起了个什么声音啊？在补存下，当时我怎么定位这个芯片坏的啊？就是他这个这个地方，我量是这个点，这个网络二 gt 对地电阻响，呃，盆比 下面这一组，因为这里也有一个根据电感吧，来这里一个电根根据电感吧，这两组其实电动是一样的，就是电压不一样，然后 att 的话正常是一样的，然后那个不良的那一组的话只有几十个 零点几伏，然后正常的话就有零点四伏，所以说我后面怀疑这个 mose 有问题，把 mose 拆了， 这个耳机体的话还是没有恢复，然后我把这个拆了，然后他就恢复了，所以说我定位这个芯片一定是有问题的，给他做一个更换。现在我们把 这个电影芯片做过更换的电压测量，给大家演示一下刚才我们讲的这个角的话是一个三档五压，一个输入五伏， 也就是这个这一档的一个电压，这档隔离电杆一个电压是不是能经过这个三档稳压以后，这里是 三点二几伏，三点二几伏能经过这些线路，这里这里这里这里这里能到这里来了，这个尺足三点二伏，是不是？所以说现在电压的话恢复了，所以说显示的话也正常了， 也就是说我们在休息当中的话，还是不要只看表面，拿台机的话还是先系统先对，先给他做个判断测量，如果当时我第一怀疑的话是排查电源了， 把所有的电压左右排查的话，我就会找这里来了，我会去先买一个显示屏，今天的话这个的话也算是一个经验，一个经验，一个分享。 好，现在这台机的话我们正品给他搞定了，可以给他发货了。行，今天就给大家分享到这里。

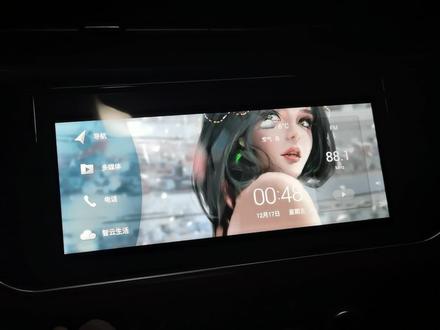

现在来教大家设置一下这个导航的影音被我摸索出来了，按一下上面这个键，多功能键吧，应该是，然后这里有个设置， 然后语音播报让我换成了周星星的，还可以换成其他的，哎，不是可以选择吗？ 点一下哦。要点一下这里，然后还有什么李佳琪啊，玛丽哦，什么林志玲哦。罗永浩，龙哥，试一下龙哥的怎么样？ 嗯？什么情况？卡了吗？ 罗永浩 音设置成功。罗永浩，语音试一下。 我是罗小浩，你想清楚啊，我们可真要出发了。哈哈哈，龙哥牛逼。可以哦，但是我没看到小团团的好像没有吧。 上面有的就这些了， 推荐的还有这些什么地方的方言好像就没有了。是不是要联网下载才可以？ 小团团那些应该应该用不了。 周星星语音设置成功， ok 先。哎，用龙哥的吧，龙哥的声音还不错。设置成功， ok。 这期就分享到这里了，下期再见。拜拜。
