七彩灯模组正确接线图

大家好，今天我们讲解一下这个外控的线条灯，一个接线视频。首先我们要准备一根外控线条灯，灯管电源，一个二十四伏的配套电源，一个控制器 找到灯管，灯管的头端他是有个箭头指向的，您看箭头指向他是朝朝前方指向的，说明这个灯管的输入端，输入端在这边找到输入端找到一个接头，接线头把它对插上， 对插上之后，这个接线头的这个棕色线和蓝色线，我们把它当做一个输电的一个两根线，棕色线接电源的微加，蓝色线接电源的微减，这我们已经把灯管 给灯管供电，这两根线微加微减，二十四伏电已经通上了。其实这边这个头山东头这边还有一根， 还有三根线，我们是一根棕色线，黄色线，蓝色线在这里我把这个棕色线把它绞掉了，因为这边是接控制器，棕色线不用黄色线接上这个 txd 蓝色线接上接地，像这样把它接好，这样呢就是一个完整的一个接线方式。 灯管首先灯管要进电，控制器这边也需要一个接接，接短纸上也需要接上线，这是一个控制器的一个正负极，电源的 正负极给它供上。再就是电源的 ln 输入二百二，我们把它接上控制器这个线，我们把它接上，接上二百二， 这是一个接线方法，当我们这个没有这个三通通的这个三通头的这个短接头的时候，我们应该怎么办呢？也不要紧张，也不要慌张， 这个头我们就直接把它绞了，绞了之后他是有三根线，一根蓝色线，黄色线，棕色线，他是这三根线， 好，咱们看这里棕色线，这是接电源的一个正极的，我们把它撇开，黄色线是接控制器的 t 叉 d 接控制器上的，而这个时候蓝色线他只有一根， 铺电源上这一根蓝色线要用一根，控制器要用一根，而我们这个时候把它这个头绞开之后，只剩一根蓝色线。这个时候呢也很简单， 找出来两根线，我们任意取两根线，把这根蓝色线把它分出来。两根蓝色线就是用两根线接在这个蓝色线上， 把它分出来两根蓝色线，这个时候我们的电源的正负极棕色线和蓝色线就有一组了，而接控制器的黄色线和蓝色线又有一组了，这样我们把它接上也是一样的道理。好，这这个时候我们来通电测试一下点亮效果， 我。

七彩控制器的电源正负极连接 led 电源正负极输出端正极。 rgb 端子连接七彩灯对应的正极。 rgb 控制线 led 电源通电控制器开始播放效果 模式按键用于选择播放的效果，每按一下切换下一个效果。速度按键调节效果播放的速度。 实际使用中会出现供电不足，需要在供电不足的灯具处补电，补电时 led 电源负极接控制器的负极。 led 电源正极连接七彩灯具的正极。

二十四件七彩 rgb 遥控控制器内置多种静态效果与动态效果。接线时首先找到七彩 rgb 灯带正极， 款灯带正极对应接线为最左侧的黑线，将黑色对应的接口一端连接至控制器箭头所指一端，连接好后，再将控制器一端用 dc 空头连接至变压器即可，最后接通电源后，控制器即可正常工作。左上角为控制器开关键，可按键，具体演示如下， 控制器自带有十六种内置效果可供选择，右侧还可控制四种动态灯光效果，第一种为七色跳跃，第二种为弹入弹出效果，第三种为七色渐变效果与三色跳跃效果。

今天详细给大家介绍一下七彩 rgb 铁壳四键射频控制器的接线方法。首先接入五至二十四伏的变压器，连接时需注意正极连，正极，负极连负极，连接好后再将七彩 rgb 灯带连接至控制器。这里我们要通过灯带找到各接线对应的接口， 接着将其对应连接至控制器，像这样我们就全部连接好了。有多个光源时，我们还可通过分控级连实现同步控制， 此时接通电源后，控制器即可正常工作。点击模式选择键后，即可通过速度键选择灯光效果，内置有多种静态灯光效果与动态效果可选，静态模式下可通过速度键调节灯光亮度，动态模式下速度键调节动态速度。

七彩控制器负极接 led 电源，负极，输出端 rgb 端子连接七彩灯对应的 rgb 控制线。七彩灯正极连接 led 电源，正极控制器接二百二十伏供电， led 电源通电控制器开始播放效果。 实际使用中会出现供电不足，需要在供电不足的灯具处补电。补电时 led 电源正极连接器材灯具的正极， 负极接控制器的负极。

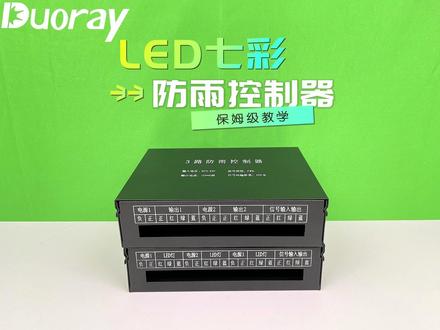

今天详细给大家介绍一下 led 七彩防雨控制器的接线方法。首先打开控制器的防雨外壳，接着再接入我们的变压器，最左侧两个接口为变压器接线口，连接时需注意正极连、正极， 负极连负极，连接好后再接入我们的七彩 r、 g、 b 灯带。控制器有两组输出口，连接时一定要将对应 r、 g、 b 以及正极箱连接，像这样我们就全部连接好了。这款控制器还可支持多台机连，机连方式如下，将主控控制器信号输出端连接至分控机连接口，此时分控信号输出口与主控同步。 这里需要注意，每组分控输出口都需要接电源分控，每组输出口可独立使用不同电压电源，适用同一工程的不同电压灯具接通电源后，控制器即可正常工。 控制器内置有七种静态灯光效果与八种动态效果，静态效果模式可支持亮度调节，动态效果模式可支持动态速度调节。

七彩控制器主控和分控的最大带在电流都是三十安，接五伏灯具时最大功率一百五十瓦，接十二伏灯具时最大功率三百六十瓦，接二十四伏灯具时最大功率七百二十瓦。当灯具的总功率大于单排控制器的最大功率时， 可以连接多台分控来满足功率的要求。七彩分控的电源正负极接 led 电源，正负极 输入端，正极 r g、 b 端子连接上一台控制器输出端对应的正极 r g b 端子。 上一台控制器输出端的正极 rgb 端子可以连接七彩灯对应的正极 rgb 控制线依次连接到最后一台分控的输入端，最后一台分控的输出端连接七彩灯对应 正极二 g b 控制线， 也可以七彩灯具连接两个控制器输入端和输出端对应的正极二 g b 端子。

今天详细给大家介绍一下二九键蓝牙 rgb 智能控制器的使用方法。我们首先将控制器连接至变压器，连接时注意正极连正极，负极连负极，连接好后再接入 rgb 灯带，这里需要将 rgb 灯带对应连接至控制器，最后像这样我们就全部连接好了。 接通电源后，控制器即可正常工作三十秒内，同时按住两个 mo 键即可完成遥控对码。通过遥控可调节灯光亮度、 效果模式以及定时关机等功能扫描控制器二维码，我们还可通过手机 app 控制多个设备可进行分组控制， 此处可控制分组或单个控制器开关，可在色盘中选择自己想要的灯光颜色，色盘下方可调节灯光亮度。进入音乐模式后即可播放，控制器自带音乐， 此时灯光效果会跟随音乐播放不同效果。接着是律动模式，律动模式可以选择手机麦克风或者控制器麦克风，选择手机麦克风后即可播放手机音乐。 控制器还自带有多种动态灯光效果，在下方可设置动态速度，通过手机还可设置更加精细的定时功能。
