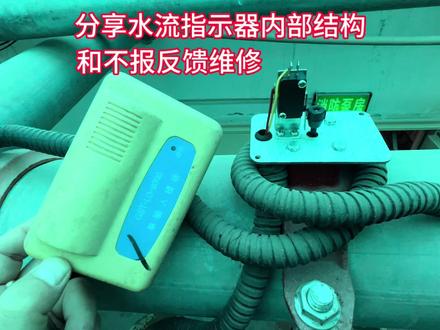

大家好,我是橙子啊,他家在那个联动测试的时候,水泵正常启动了,然后他的水流指示器没有动作, 咱们是消防维保,来到现场看看他的水流指示器是怎么回事,现场咱们通过启动他的喷淋主泵,确实水流指示器没有动作, 走吧,跟着橙子的镜头看看水流指示器内部结构是啥样的,然后因为什么原因没有动作,希望对咱家的小伙伴有所帮助。上梯子看看什么个情况啊? 这个就是设置在喷淋主管线上的一个水流指示器,还有一个输入模块,这个就是设置在管线上的 水流指示器,它是通过开口,底下有管箍,然后固定到管线上,它是由内部的有一个小叶片,通过水的流动带动叶片,然后上面的微动开关动作 形成开点,变成必点,然后咱们的输入模块一个动作,我先用我的小电笔给他这个上面的保护罩卸下来,让大家看一看水流指示器的内部结构是啥样的,然后咱们再细说他为什么没有爆反馈, 大家请看吗?我给他拆开了非常简单的一个装置,我手搬动的这个就是水流通,然后微动开关动作之后呢,他这个 输入模块红灯常亮,此时主机应该就有水流指示器的一个动作信息,我将手撒开这个黑色的小钮, 自己慢慢就回来了,那么管线内有水的流动,管线里面咱们安装一个小叶片,就带动这个小黑色的按钮,旁边就是一个小微动开关,微动开关有一个小叶片,小叶片通过黑色的小旋钮 移动,然后小叶片,小铁片就将微动开关常开,变成常闭,模块就常亮了,之后呢就反馈到主机了, 正常他是一个压力动作,然后呢,水流通之后,他动作了,哎,固定通过,我手拿着这个卡 给他固定到这个管线上,里面叶片动作之后,他的机械动作之后,主机内有这个输入模块的点位,之后呢,输入模块 红灯常亮,就抱回到火灾报警控制器了,这就是一个水流指示器的整体动作过程。那么橙子哥带大家了解他为什么没有动作呢?大家细看啊,他这个黑色的小钮上面可以螺旋的转动,也就是 中间带一个螺丝杆,外部上下可以可以调动。哎,大家看没看见旁边还有黑色的塑料小尺子,小尺子上下调动,通过这个黑色的旋钮就可以上下 调这个触发或者是触点,让这个小铁片能够动作啊,大家请看,我正在模拟他这个动作过程,然后调节他这个黑色的小旋钮,然后让他顶到这个小铁片上,水一动作了,然后 黑色小旋钮往咱们的微动开关处倾斜,然后给微动开关给他 一顶,他就动作了,这样就形成了一个必点模块,检测到了就反馈了,所以说他不动作 其实是假的,他应该是动作了,只是微动开关触发的这个黑色小旋钮离微动开关较远,咱们调一下近一点,有水的轻微流动之后, 就触发微动开关的动作了,我用我的小电笔轻轻扳动他这个旋钮,然后微动开关动作,大家请看啊,他这个模块马上就进行常亮了之后,主机就有这个水流指示器的动作信息了,我给他撒开,他就弹回去了, 水流通到管线内,微动开关动作,哎,模块就爆,反馈了之后水停止,微动开关就弹回去了。就是这么一个工作过程,我也调整完了, 怕大家看不清,近距离的给大家看看,哎!微动开关的铁片,还有他的这个旋钮,哎,还有他的那个塑料的小顶针,塑料的顶着那个中间有个小东西,然后旋钮上面有螺栓,可以上下的拧动,高低的 进行调节,越往低调啊,越有效,行程越短,越往高调,他的行程越远。 爆了,爆了,有,必须有啊!通过橙子哥的调整 起泵管内有水,进行加压测试一遍。微动开关动作正常,模块反馈正常。本次维修结束,以上和大家分享的就是调整水流指示器不动作不爆反馈的一个过程, 还有他的内部结构,希望对大家有所帮助。点赞、关注、收藏、转发评论,长按点赞键,强烈推荐,你们的支持是我最大的动力!今天视频就和大家分享到这,咱们下期视频不见不散!
