ug高版本3d去毛刺功能避让干涉

给大家来分享一下这个高版本最快速的一键去毛刺，那比如说现在我这个孔的底部这个地方有毛刺，需要用这个棒棒糖刀去进行去除， 那么在往前的十二点零版本的话，我们南边呢需要给他去做一个这个斜边，然后用曲面区域啊等等其他的还这个投影啊，对吧？一顿的这个操作啊，有的时候还做不出来，那我们看一下在这个高版本里面相同的地方，我们是怎么样去快速的做出来的啊？你可以数一下这个步数啊， 那么在妙康群里面有一个什么呢？叫三轴去毛四这样的一个模块，我们选中这一把球都洗到点击确定，哎，就是棒棒糖到我们可以看一下啊，就是这样的一个六个的棒棒糖到确定一下， 那么确定之后呢，首先第一步指定我们的部件确定一下，第二步 我们点击主要自动检测边去掉啊，不让他自己去选边，我们自动自己选择想要加工的，那比如说这一条和这边这一条好单独选中，那么第三步 去个毛刺对吧？多生呢？比如说呢就去个零点二的好，点击生成程序， ok， 程序生成完成，验证一下 从这下面进刀到这边有没有切削到， ok， 切削到了，我们看一下正面有没有过切，并没有， ok， 搞定，收工完成。那么今天的这个内容分享啊，就到这里感谢大家的观看，另外想要学习 ug 编程的也可以联系老师一起来学习。

好，大家好，有朋友问这个香罐孔啊，如何去毛刺，如果产品要求高就要去毛刺，那么去毛刺的话怎么编这个程序？呃，首先呢，我们删除组装吧， 确定，那么这里面我们来看一下，首先定义这个加工路标系 z 的呢，那是要朝上的，有九十安全平面呢，自己就要去定一下他， 然后这边的话刀具也创建一把棒棒糖的刀，棒棒糖的刀，这里拽拽，我们设置三十吧， 那这个这个直径的话，我们去量太一下，确定十二，半径是六，直径就是十二，所以都要赶着 里面十二。呃，刀具号呢，自己去面临一下。 ok， 搞定，搞定以后呢，这里面回到他，我个屁死，如果你想要放在那里，指定一个， 指定一个欧配。插入工序的时候我们选择固定轮廓器，用驱动啊，做这种想都不要想，肯定是驱动，驱动的时候第一种呢，我们取签合点是吧？不要先选，先不要指定部件，切记四折跟五折更是如此 啊，我们选择这个边啊，那这边呢，我做了一个倒角，我待会倒角的那个啊，我们先就选这个这个这个黄就选这个边啊，倒角的我们先不管，确定一下，那投影的时候呢，我们肯定是往上指定这个死量，往上 上投影十辆，你选择往上投影，按到正常的逻辑，往上投影啊，生成一下道路啊，这道路你看他就有了，那我不能碰到这个，那这时是过切的，你注意看啊，因为没有布进去，你看这是过切了，撞了。 那这时候怎么去做呢？指定部件的时候我们选择一下部件，选择一下部件，点一下确定他就会过切检查就会报警了，很多人就是做成这个样子 啊，做成这个样子，你看这是个中轴线在这里注意看中轴线在这里，那说明现在这种投影方式是不对的， 那我们想想能不能从这个某一个点往这边去发散的投影其实也可以。那咱们去解决这个问题，首先是曲线 抽取，这个虚拟的中音线， 旋转中心线，这里面再来一遍 这两根线抽取出来，用一下曲线长度大概到这个点 取你的焦点吗？上面一点也可以。 yes， 那这时候的话，我是如果你对四周五周了解的话，也是比较简单的，我远离这个点啊，远离这个点，那这时候我们选择他，就相当于这个这样去照他 按照这个某一个箭头这样去指向他，你点一下确定。 yes， 那这时候我们再去看看， 那这时候是对的，看到吗？都没问题，正好这个边缘碰到他。那如果你想这个 幅度小一点，你还可以往上拉一点，他接触点的时候你就这样想嘛，从这个点沿着这个轴心照过去， 那这里面进刀跟退刀是有问题的，进刀跟退刀有问题，也很好去解决这个问题，那我们选择垂直与这个选择，他垂直与他退刀呢？与进刀相同。 然后这时候我们生存一下，道路这边是有的，对吧？那有的人说我要架刀谱去，去架刀谱，那去架刀谱也可以，但这里面只能手动架刀谱， 胶刀补前面要有一段直线才可以。所以金刀类型当中这边我们改一下，我给个十五推刀跟金刀相同，那这时候我们点一下生成道路， 你看啊，这样就可以了，那这时候也没有报警，放在这里，你看就可以做汤 啊，这是一种，你可以加刀，这样就就会蹭到他，对不对？我看这是一种方法，那有没有其他的方法呢？注意啊，我做了保护啊，这个部件我做了一个保护，所以这个刀不会过期的。 第二种方法呢？也可以。第二种方法呢？我做了一个这个，用扫锐做了这一张面， 那这里面我插入工序，选择这个固定轮廓时，确定，这里面选择曲面驱动， 全面驱动的时候选这一张面确定，那这时候我们要看一下，看一下， 实在不要搞错了，对不对？相切没问题，加工的这个方向我们就选，这样是错的啊，注意一下，选他没问题。数量改成一走一道，材料撤注一下 啊，像那只吧，这个材料册啊，数量呢？你可以改成工叉，零点零一，零点零一， 深层一下刀入，那这是两刀，那你就改成零走一刀，我们深层一下，现在是一刀， 对吧？那这时候没有部件的投影方式也不对，投影方式的话跟着跟着，我们刚才了解到了，我们应该往上投影，然后这时候指定部件没选， 我们把部件选一下，好选他好确定，把它隐藏过去反选， 然后这时候我们点一下生成道路，那这时候他报警，报警就是下刀有问题，下刀有的人说能不能水平过来，其实也可以，对不对？ 所以这里面我们选择线性延时量啊，选这个方向退刀与金刀相同，然后这时候我们深沉一下，你看就直线进去走一圈再出来，那么看是看一下这个刀路有没有问题 啊？没问题，是吧？我用了两种驱动方法讲了一下这个相关孔如何，而且你手动也可以加刀，手动可以加刀谱，因为 为是走雷，是一段直线，那关于这个象贯孔的这个刀角视频就录到这里。

大家好，这个视频给他分享一下，在我们的 ug 新版本里面，这个三种去毛刺这个策略是如何使用的，这个策略的话他是非常智能，非常高效，非常实用的一个策略啊。好，那么接下来的话我就给他演示一下是如何使用的， 我们先把这个原石的给他删掉，我们直接新增一个新的工序，这里选择三 d 轮廓型，这里选择三组去毛四啊，点击确定进来以后呢，我们先把这个刀具创建一把，这里的话他刀具啊去毛四的话，他只支持这个球的，还有我们这种啊，棒棒糖解招。这的话，比如说我创建一把二三的 除刀啊，刀具的话根据你的弓箭大小来进行个确定，如果说你刀具过大的话，像这种转角地方啊，他可能就洗不干净哈，材料就比较多。好，我们点击确定好刀具 充电好，又回来把几和几，我们把这个实体给他转动好，然后来我们看一下其他的，主要里面这个地方有一个去毛刺的深度啊，就是说你需要去过身，如果是单纯的去毛刺的话，我们给个零点零五或者零点一好，然后呢我们看一下其他的 这个地方，我们把这个自动平面改大一点，比如说改成三十五，然后点击生成好，我们看一下这个道路哈，他就创建出来了，然后他这个地方他固定的时候呢，这个绿色的线采用是这种飞线运动的，这种光顺过度了，如果说你不想采用正方式的话，你可以把这个转移类型啊改成线系的， 我们点击分成好，这个时候呢就采用这个平行移动的方式了， ok， 那么这个策略的话就是这样使用的。好，今天的分享就到这里，感谢大家观看啊，再见！店铺有 ug 设计建模全套课程， ug 三轴数控变成全套课程，关注我学习更多 ug 知识！

我们看一下这个边界去毛刺啊，我们创建工序 啊，这里有一个平面去毛刺的一个功能，这属于 ug 的一个高版本的一个命令啊，如果你看到你这个平面洗这个里面有这个命令的话，那就是可以用的啊，我们点这个命令看一下它的一个用法，操作非常简单 啊。这个道具的话我先不选好，然后几何题的话我就选这个部件啊， 其学区域我也不选，其他的都不选，然后我只要看一下主要里面这一个啊，这个地方有一个倒角设置，这个要设置一下倒角 z 偏置，就是说是你 看从我们这个地方可以看出来啊，他就是说从顶面下去倒下去多少到去尖刀尖下去多少啊？我们可以看一下，比如说是下去一个一个毫米刀角大写的话，我们可以设置成个零点三吧，去个毛刺就可以了。然后这地方我们让他延伸，不让他滚动 啊。这个地方的话我们看一下道具的一个创建啊，这个地方呢，我们看一下他不能用平底刀的一个方式去创建这个刀，药刀，只能用这种方式去创建这个刀药刀啊，这个是一个球刀。我们先看一下这个刀具 啊，这个道具我们默认的话，你可以看一下这个形状啊， 点开之后是这个样子的啊，是吧？这个导游就是默认就是这个样子的，我们就 这种道具等于说刀尖不是非常尖的那种刀，有刀，然后点确定就可以了，我们让他去倒一角看一下什么样子，点生成 啊，点生成之后，然后这个地方可以看一下啊，这个就是倒好了，他给我们所有的边都倒倒倒倒倒倒了， 看一下啊，而且这个地方会下去了一点点，然后那个是一毫米，我们去分析一下，必须，比如说是测量我们点十点方向， 然后点这里到这里啊，刚好是一个毫米，那就对着就是指的是对的，是从顶面到这个刀尖下去多少个毫米深度啊？然后我们看一下这个切削区域的 切切区域的他的一个含义点确定，然后我们点一下几何题里面有一个指定切切区域，比如说是我们点这个面，我们看一下他道路，应该是啊，假想他应该是在这个两个边上啊，这个是对的，没问题， 看一下啊，这样的话也就设置好了啊，道路他会跟我们在这里会自动避让开，非常的安全啊，这个跟我们的道具的一个避让安全距离有关系，我们可以设置他。 好啊，这个命令非常好用，我们可以经常用这个命令，然后我们再去看一下这个另一个道具，再创建一把道具，我们创建一个求索刀， 好，我们创建一个十个毫米的，十好，十毫米的球就到我们再去创建一下， 好点生成 啊，接下去我把这个地方去掉，好容易观察一下， 可以了， 然后我们再对比一下。好，我们可以看到啊，这个地方用这个球色刀去去毛丝刀尖啊，非常的好用。 好了，我们平常可以如果有这个命令的话，可以尽量用这个命令去啊，一键设置非常的好方便啊，不用其他的方便。嗯，方法去设置其他的，其他的命令可能需要去设置的。

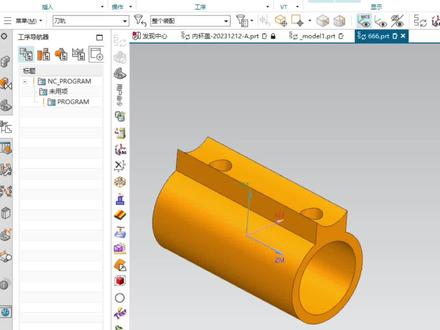

大家好，我们看一下这样一个三 d 去毛刺的刀路如何编写，只需要三步操作，我们先插入工序， 选择我们三轴去毛刺这个策略，指定一下我们二二的球刀，第一步操作，第二步把深度改成零点零五毫米，第三步几何体指定一下， ok， 直接生成程序。好，学会点个赞。左下方或者评论区给大家推荐了一款 ug 高版本 nx 杠二零一的三轴课程，我们每天晚上的九点一会抖音直播 ug 的四周五周边公开课。

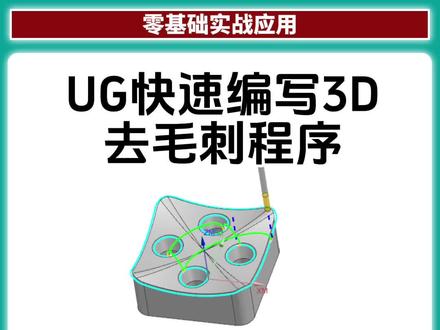

大家好，我是姜公，今天我们看一下如何快速生成三 d 去毛四，导入程序，只需要三个步骤就可以搞定，当前呢我使用软件版本是 nx 二二零六，首先我们插入工序， 选择三 d 去毛四确定，第一步呢，我们指定一把二二的球刀。第二步我们设置一下去毛四深度，假如我们去毛四深度是零点一毫米，那接着我们第三步几个题，我们指定一下部件， 然后你就直接可以生成程序。好，我们可以看到面的所有的边都进行了倒角，那假如我们这个孔的边不想参与倒角，该如何操作？那首先我们双击这个策略，找到主要 里，选择排出边，然后我们选择要排出的边，点击确定，然后你再生成程序。 好，那么你就可以看到变成你想要的刀轨参数，很简单，学会了点个赞，加关注。

看一下 ug 的最新版本二零零七有一个在加工模块里面有一个新功能， 删除去毛刺，很好用。优点也有缺点啊，我看一下来， 直接可以把这个毛子呢旁边的用刀子刮出来，但是他这个东西不是标准的倒角啊，昨天研究了一下，好看一下啊这玩意。首先呢从这个地方 工序要在三轴形间隙里面这个地方增加一个指点，他的名字叫三轴区毛字。但是下面这个地方有一个问题，就是在位对斜，呃，倒斜角，圆角建模时 建议使用固定轴距帽子。好，我们瞅瞅啊，他这个地方使用的刀具呢？ 有趣，有有限制，他不能使用桃胶膏不能使用，他只能用球刀或者是用棒棒糖的刀去。 好，首先呢我们在这个地方呢，这个地方都不设置啊，大家演示一下这个操作命令。首先我们看见道具，新鲜道具。哎，那这个地方只有两种刀，一种是球刀，一种是棒棒糖的道具啊，那我们这个地方就搞个球道，然后 应该十个毫米的，其他的不设了，不管啊。好，嗯，其他的地方这个位置要设置几个里，就是你要加工，对对，谁要去进行加工去茅厕那就直接生成了啊，其他的可以直接生成，他计算一下， 那你的边缘有多少个边缘，他都给你，全部给你计算出来。对对，全部给你计算出来。然后那你说我只需要外面去，茅厕里面不需要去，那这个地方就有一个排毒边，哎，外面我里面不需要去，那我就点他，然后在这个地方选择相切的曲线， 反正就排除就可以了，你要排除哪条边你就排除哪条，好确定一下好再计算，那就他马上就归，只是有外面一圈别人的蓄谋子， 里面的就没有了，看到没？这个就是比较方便，只能说针对去毛子。那你说问一下去毛子深度是多少呢？这个地方有个值的去毛子深度零点五。好，那你比如说我们搞个零点二是吧？然后现在他就他的直达站进去的话，就是零点二位置，那零点一也可以随便去射，这个物理不是特别大。 然后我们把刀鬼放进来看一下啊，把刀鬼放进来来，他就吃进去了的，这个地方吃进去大概有零点二的位置，但是他就是不能说倒斜角那种啊，只能去毛刺。倒斜角没有办法建立斜着刀，因为他倒出来的角是一个一个反圆形的，是吧？只能去 量非常少，量非常少。这个地方有宽度也有，是吧？这个地方有深度，哎，宽度深度 如果说只是去毛刺的力不大，好吧，就这个样子的。感觉这个新功能还是非常实用的，因为加工产品啊，加工模具啊，可能都会多多少少会用的到去毛刺，好吧？ ok。

插入选择平面去毛刺，指定六成四十五度大小刀非常偏置，一点五大小，大小零点五指定几何体， 然后这边碰撞检查，我们把刀警设置一毫米，直接生成道路就可以了。

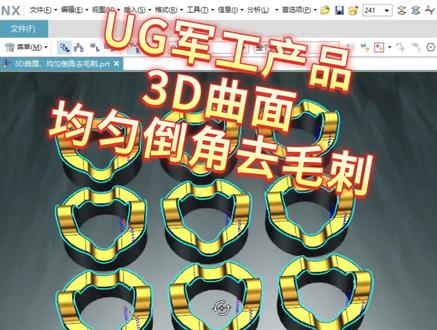

十九岁单身小伙子展露了一个三 d 曲面倒角一倒流技巧，给前来相亲的女朋友欣赏，女朋友心里钦佩不已，当天晚上两个人就定了终身，真的太羡慕了。小伙子说三 d 曲面倒角不能用轮廓三 d， 否则会过切，轮廓三 d 适合将切平缓的倒角是可以的，将这种陡翘的倒角会过切。我们来看点开，确定 刀具放这个平缓的位置，倒角刚刚好加工一点点，那么放在这个陡峭的区域放这里，整个侧壁 从这个位置开始，到这个底部全部加工到了过期了。那我们来看十九岁的小伙子的三 d 倒角刀路，他如果是固定轴能过去，我们来看道路，确定刀具放在这个平缓的位置，刚刚 好加工到，那么堵墙位置呢？点点，你一样的刚刚好，精准的倒角。他先是创建的加工策略，固定轴，冷阔器，选择六个的球刀，然后确定。他说首先指定部件，选择需要加工的工件， 然后指定驱动方法，选择边界，点开这个扳手编辑，他先是点开了驱动几何体，点开选择曲线加边缘，他说要选择两条轮廓， 第一条轮廓选择弓箭的外形轮廓，加工这外面的 c 角，第二个轮廓选择里面的轮廓加工里面的 c 角好，首先选择封闭平面，选择用户定义，选择 sy 平面，然后确定， 那么材料侧就不一样，材料侧，他说外面这个轮廓选择内侧，然后选择 底部曲线，然后创建，那么里面这个轮廓选择内侧，然后选择里面这个圆，然后创建确定，那么再确定，其他不用改。 接下来这个公叉他是改成一个丝，然后把这个切换模式，他说改成冷阔，然后确定其他不用改，那么直接计算道路，这时候你发现呢？道路计算完成，但是呢里面有道路，外面是没有道路的，这时候他说要修改编辑，点开这个扳手 边界偏置设置负一毫米，然后确定再一次计算道路，点开这个确定观察刀路有没有洗到，点开刀具放这个圆弧刀路上，刀路没有洗到，然后放六位置一样的也是刚刚好碰到，没有洗到，放在这其他位置都一样，都没有洗到。这个时候他说要 需要修改负余量，点开七幺三数，七幺三数余量，他说倒角零点五甚至负零点五的 c 角余量确定，然后在飞销移动里面点开进刀改成圆弧垂直于刀轴 半径设置一毫米毫米单位，其他不用改，然后直接确定，直接计算刀路，一样的点开这个确定刀具放曲面上看的刀路， 这时候你发现 c 角刚刚好加工到这位置也是一样的，刚刚好起到堵桥区域了，好，点开这里一样的精准的倒角刮毛四放这里一样的好，我们来看 一丝不差，刚刚倒到往里面的一样的是刚刚的切入到每个位置都是均匀的切削。评论区呢，老六们，我们觉得三 d 曲面均匀， 老脚刮毛刺，实战道路怎么样？我们学会了吗？欢迎来到评论区留言讨论，喜欢的朋友记得点个关注。

ug 快速去毛刺技巧，我们看一下这个，这个倒角怎么样给他一键倒好呢？那我们对接一个程序自动倒好了，这个是一个高版本的零比例啊，我们来看一下插入工序，在这里面找到我们这个平面去毛刺的魅力，那我选择一把六的倒角刀，好，选好我们的几何体确定， 接下来跟大家说一下这个程序怎么做，重新点进去看不到道路。然后我们首先他其实很简单，选好道具之后，首先指定部件，这个部件确定 制定好了之后，去我们的主要这里设置一下倒角片子，一般片个一点五或者是二都可以，然后倒些角大小，比如说我们倒个零点三的一个小角，然后最少什么都不用管，直接生成， 哎，你看他倒好了，而且他是什么呢？他是种大的，就是大的地方用采用大的那个圆弧，然后小的地方采用小的圆弧，而且这种地方他也可以自动给你避让开，还是很方便的。然后这些都是你看都是他会给你倒个零点三的，还是很方便的。
