nx2512建模教程

大家好，我是杨工，今天我们来分享一下 nx 二五幺二新增功能，可能很多朋友啊，发现目前这个版本好像没有新增什么东西，那么你就错了， 其实它加入了什么呢？ ai 编程，那么这个视频会比较长，我会从头开始说，建议看到最后。首先图标的话是 nx， 俗称牛叉，现在变成了 dc， 原本安装完之后只有 nx 两个字母，现在的话前面多了一个英文 design center， 那 么意思就是设计中心的意思， 紧接着呢，打开软件之后，很明显这个界面啊，它产生了变化，那么这个界面更改呢，很简单，你可以改在首选项里面啊，然后使用这个用户界面， 那么在主题里面呢，他又多了几种，就原本的话呢，我们在上一个版本啊，他是浅色的啊，你改成应用之后，他可以归回原原本的样子，那么现在的话呢，有框架的方式 其实应该是更好的啊，看客人习惯，因为这样子的话呢，你打开一个指令的时候啊，他会有很明显的变化，比如说我们打开这个策略啊，你可以看到他会有蓝色、白色的分开。还有就是说 我们假设啊，在使用指令的时候，使用拉伸的时候，他现在也有了这种中文的提示啊，这个非常好啊，他会让你要会让你要会制的平面，先指定啊，然后再选择洁面线， ok， 那 么重要的是什么呢？我们直接先来大家最想看的啊，就是所谓的这个 ai 编程，就是官方的意思啊，那么我们可以先来感受一下，比如说针对当前这个枪体， 那么我把它单独拉出来了啊，一个是叫提供加工线，一个是自动孔加工， 那么操作方法非常简单啊，选择面的方式再选择，比如这个底面右键它，然后这里就会出现一个提供加工建议，那它官方的检测就是 ai 编程，那么它会提示没有选择几何体啊，所以说你要先指定 workpiece 这个部件，然后使用面啊，然后也只能只选一个面啊，选两个面的话也不行啊，它不能多个面，所以我们去掉底面啊，只保留底面之后点击它，它就会开始自动的算 好，刷好之后呢他反正，哎，我们再来看一下效果，首先啊，他是一个开出，接着光侧光底倒角，呃，我认为还是非常牛逼的啊，也就是说意味着 西门子公司应该会把这个 ai 编程给它开放出来，其实他所谓的就是特征编程啊，就特征自动编程，他先捕捉特征，然后再捕捉，需要去去判断。那么紧接着呢，我们再来看一下这个钻孔的 自动断孔怎么操作呢？我们进入加工模块一样的啊，我这里的话是把这个功能单独拉拉出来啊，你要操作的话也很简单，就是先比如说选择面的方式，选这个面右键的时候，这里会有一个自动孔加工。 一样的啊，你应该先指定 workpiece， 然后在选择自动孔加工的时候选择这个面，然后方向呢，你可以指定一下使量方向，这边我们有两个大孔啊，所以说把它最大指定限制在二十点，确定 好，这个过程还是比较快的啊，就很快就好了。那么逻辑就是什么呢？我们先看一下 先啊，进行点孔，他把所有的孔全部先点一个遍，点完之后开始钻孔啊，钻孔啊，把孔全部钻一个遍，钻完孔之后，哎，洗台阶啊，可能我感觉这个道路的话，其实不管是目前的这个， 呃，自动的这个给建议啊，就是 ai 编程还有它的这个自动孔啊，有些地方还是有点不合适的，但是我们目前来看的话是没有参数可以更改啊。那紧接着我们再看按顺序啊，把其他的地方去 看一下，你感兴趣的朋友呢，你就直接下载一个这个版本感受一下啊，肯定未来会越来越好。那么首先后台计算的话，他改革了，也就是说他的算法会更好，就是原本叫右键它之后原本叫并行生成，现在叫后台生成， 它的算法更快了啊。边缘显示什么意思呢？就比如说啊，我们在模拟刀路的时候，比如说我确认刀轨啊，我要去模拟的时候，我们会发现一个现象， 就是现在，哎，这个毛坯是不是都有轮廓显示啊？之前的话这个 i p w 是 轮廓显示不了的啊？现在的话你可以显示到这个轮廓，有时候它默认的话，你装完这个版本之后啊，它默认它这里有个显示 i p w 的 边，它自动会勾上。 那么紧接着还有什么呢？比如说像从库中调用夹具啊，这个也是非常 啊好的一个方案方案啊，比如说我现在部件我指定的这个方块， 然后毛坯的话呢，你就必须得选择包容块或者包容体啊，包容圆柱体，紧接着你就可以在我们的机床试图里面双击它啊，然后点击从库中调用夹具， 那么它这里面有夹具和这卡盘啊，比如说夹具里面的话，我们点确定进来，有，还有五轴的夹具，我们可以随便点一个点确定 好啊，有苹果钱，当然它有自定义虎钱都有啊，这里我就不再去过多的等。然后卡盘的话呢，你也可以，比如说先几何体，我们把这个部件切换一下啊，换成这个圆柱的， 然后毛坯呢，你就改成包容圆柱体啊，这个他必须要这样设置，不然他不认啊，紧接着啊，再从库中调用，选择调用家具卡盘啊，然后你进来之后，你选择一个，比如小卡盘， ok 啊，这个小卡盘就能被调进来。 那么紧接着还有什么功能呢？我们来看一下啊，多轴粗加工啊，支持了最小曲率半径，这里我就没有编道路了啊，我们可以直接插入这个工序之后这里就有一个参数选项，那就是我们指定一个部件， 然后在主要里面啊，我们当把这个跳层改成指定的啊，然后这个最小曲率半径就会有，就是转角的地方可以加半径， 然后还有像擦洗支持刀具半径补偿啊，就是我们这个策略我都没有去编道路啊，因为大家都懂啊，就擦洗，当你使用轮廓的方式的时候，它是在刀具补偿里面支持输出了刀刀具半径补偿， 然后插起呢，在对于这种啊，它部件是个斜面的啊，你不需要那么多刀路掉下去的话，把这个毛坯延展下，切削给它，勾给它去掉，那么自然刀路它就会不往下掉。 还有就是面洗刀路啊，这个功能非常好。就是面洗刀路的话，他现在是支持多区域产生刀路以及支持多重深度了啊。就你这边设置五毫米的厚度，每刀切两毫米，他就变成三刀啊，这个非常好。 然后还有清根的驱动啊，这个刀路他进行了改革啊，算法更快。还有就是支持了 检查几何体随形啊，就说这检查几何体你勾上之后，你看不勾的时候，哎，它没有道路，你勾上之后，它的清根道路可以随着检查体啊进行一个跟随也是有用的啊。那么 全部啊，就这么多，那核心的话，其实还是这个 ai 编程和自动孔加工啊，它都归属于什么呢？其实都是归属于我们的这个特征编程啊。

哎 哎。

u x 二五一二新增功能抢先看多轴粗加工工序组类型优化，在自适应切削类型里增加了最小曲率半径命令，可以改善拐角处的加工效果。我对 n x 最大期待就是液轮模块自适应粗加工，什么时候能有，希望是下个版本。

n x 二五一二新增功能抢先看 i i p w 显示效果优化 ipa w 也能显示出面的变了，更便于你观察加工效果。 n x 的 窗口显示效果绝对可以把所有编程软件都踩在脚下，这一点不接受反驳。

小玉，你这个 dc 是 什么软件啊？和 ug 怎么这么像？什么叫像啊？这就是 ug 软件，它是最新版 ug nx 二五幺二，第三 sinter， 这暗黑风格喜欢吗？ ug 又发布新版本了，真是稳定，每年两根啊，快来帮我也安装一个，看看更新的啥。 安装其实很简单，你按照我这个方法来，准不出错，下载解压。好的 ug 最新版二五幺二。首先你把这个安装包里面这个自带的 java 给它安装一下，双击安装，替换掉原本的 java 就 行了。 安装好了 java， 我 们再来安装许可证。那各位小伙伴如果想要体验这个 ug 最新版二五幺二，又没有安装包，记得给我来个七七七。小玉给你准备的 ug 安装包大全里面更新了最新版， 加完安装完成，点击这个替换文件，这安装包里面有个许可证，注册表编辑器，直接双击运行它。 接下来再把这个 program date 文件给他复制一下，然后直接粘贴到 c 盘的根目录下。那有些同学这个文件他是隐藏的，那么你在这里粘贴两次，只要他提示这个替换，就说明已经粘贴成功。许可证搞定了，接下来我们继续打开这个安装包， 因为有些同学的电脑系统，它使用这个快捷安装会报错，所以安装主程序，从这个 design center 文件夹里面找到这个 set up， 它就是主程序的安装程序，将它以管理员身份运行。打开安装的时候，这里选择中文，然后点击确定，等待一小会，它就会出现这个安装向导， 继续点击下一步，选择你要安装的模块，那么我们可以在 nx 平台这里选择完整安装，这样安装出来就不会出现右击缺少某个模块。然后安装的路径，一般我们只把这个默认的 c 盘改成你想要安装的盘就行。接下来继续点击，确定 安装主程序的时候，他这里要选择许可证的这个端口，你们像我这样把许可证复制在 c 盘，他就是这个路径。这里继续点击下一步安装，安装选简体中文，接下来就要进入一个漫长的安装过程了，这个安装过程是比较久的， 后面会给大家剪辑一下，节省观看时间。你们在这里安装主程序的时候，他这个进度条需要填满几次，只要这个进度条在动，就说明他在正常安装，当出现这个页面就说明安装完成。 那接下来我们再替换主程序的文件，点开这个安装包的替换文件，然后点开这个 d c n x 二五幺二文件，把这里的文件夹全部复制下来，复制好了再打开这个 u g 安装的路径， 比如我在 d 盘里面，这里有个 d c n x 二五幺二，点开它直接把刚才复制的文件替换进去就好了，这里所有的文件都要替换， 这样替换完成，我们的 u g 就 安装完成了。那 u g 软件打开方式，在这个开始菜单栏里面找到这个西门子 n x， 点开它这个 d c n x， 它就是启动方式， 如果你想要把启动图标发送到桌面，那就打开文件所在位置，然后右键将它发送到桌面就好了。那现在这个 ug 软件我们就能直接打开了 这个最新版的 ug， 它的 ui 界面发生了改变，右上角它有 nx， 改成了 d c， 然后标题栏默认颜色也由原来的蓝色变成了这个紫黑色， 然后使用流畅度上面和 n x 二五零六感觉差不多。那本次更新的内容在设计和编程模块上都有这些更新，感兴趣的小伙伴快来安装体验一下吧！

n x 二五一二新增功能抢先看清根洗参考刀具工序则类型优化，增加了一个检查题清根命令。不得不感叹开发这个命令的工程师脑回路得有多清气，也可能是哪个二货领导瞎指挥的为了增加功能瞎搞 评论区有没有大神看看能不能用上这个功能。

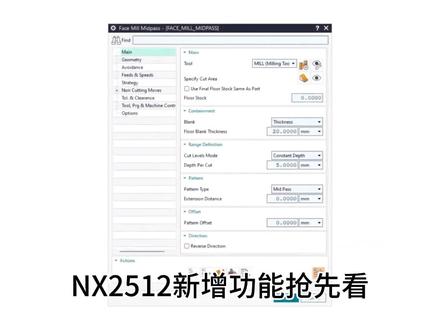

n x 二五一二新增功能抢先看面洗中间刀路工序则类型优化，增加了一系列命令， 已实现深度方向上分层加工。以前只能生成一层刀路，精加工用肯定没问题，粗加工只能多建几条刀路来实现分层比较麻烦，这回解决了这个问题。
