中望2026cad零基础教学入门

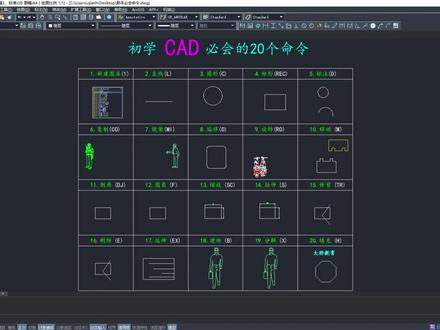

cad 新手学会这二十个命令，基本上就可以玩转 cad。 第一个新建图层，输入数字一，空格确定，这样就一键生成完全符合国家标准的制图图层了。这里的图层命名、颜色和线型都设置好了，这是众望 cad 特有的功能哦。第二个，画直线， 输入快捷键， l 空格确定，打开正焦，输入固定长度一百，固定长度一百的直线就出来了。 第三个，画圆形，输入快捷键 c 空格确定，制定圆心，再向外拖动，输入半径二十，完成圆形的绘制。第四个，画矩形，输入快捷键， rec 指定一点拖出。另外一点也可以绘制出固定尺寸的矩形，重新激活画矩形命令，指定一点，输入二级命令地输入一个长度七十， 定位长度二十，空格确定，验证下绘制的矩形尺寸是否正确，尺寸正确没有问题。 第五个，这个智能尺寸标注也是中望 cad 的特有的功能，它的快捷键是 d， 空格确定，直接点击圆弧拖出就完成标注了，圆弧的标注也一样的标注，这里我不想标注成半径，可以输入 d， 就切换为直径的标注了。第六个复制快捷键为 co， 输入 c o 空格确定，选择复制的对象，指定基点拖出就完成复制了。 第七个镜像快捷键为 m i， 输入 m i 空格确定，选择需要镜像的对象指定一点，再点击第二点，这里提示是否删除原对象，我们默认否空格确定就可以了。第 第八个偏移输入快捷键 o， 输入偏移的距离五，点击偏移对向，再点击偏移的方向，完成。第九个，旋转，输入快捷键， io， 选择对向指定基点，再选择另外一点旋转完成。 第十个移动，输入快捷键 m， 选择移动对象，选择移动机点，放到想要的位置，完成移动。第十一个倒角输入快捷键， dj 空格确定。选择一条边线，再选择另外一条边线，完成倒角绘制。 第十二个圆角，输入快捷键， f 空格确定。选择一条边线，再选择另外一条边线，完成圆角绘制。第十三个缩放快捷键为 sc， 输入快捷键 sc 框选缩放对象，选定缩放基点， 输入二，放大两倍。第十四个拉伸快捷键为 s， 输入快捷键 s 空格确定， 空选要拉伸的一端敲空格，指定机点，给个拉伸方向，输入拉伸的距离。三点五确定完成拉伸。第十五个修剪快捷键为 tr 输入快捷键 tr 超空格两次，哪里不需要就点哪里，这样就完成修剪了。 第十六个删除快捷键为 e， 输入快捷键 e 框选删除对象，空格确定就删除掉了。第十七个延伸快捷键为 ex， 输入快捷键 ex 空格确定。选择延伸到的边界，再次空格确定，选择需要延伸的对象，这样就完成延伸了。 第十八个见快快捷键，维币这个人物现在不成快的输入快捷键，币民征随意给个八十八空选对象，再次控 格，弹出对话框，指定一点插入机点确定完成见快。第十九个分解快捷键为 x， 分解前我从前面的复制一个快过来作为演示输入快捷键的 x， 选择分解的对象空格确定，这样就完成分解了。 第二十个填充快捷键为 ait 输入快捷键， ait 空格确定，添加时取点，点击填充对象内部点确定，这样就完成填充了。你都学会了吗？点赞加关注，学习 cad 不迷路！

好，打开我们的中网 cd 二零二零专业版本的， 接下来我们看到这边有个十字光标，十字光标大小可根据你的喜欢进行调整，可以输入 op， 然后空格键在这边的对话框进行设置，然后点确定， 这一步可做可不做，因为每个人喜欢的十字光标大小不一样，下面有个状态栏，就是我们这边要点，就是一个对象捕捉，右键点设置， 然后点全部选择好。这边的最近点和平行线有时候会影响到我们的捕捉点，所以可以打勾，也 可以不打勾，然后点气垫。下一步我们要做的就是修改我们的标注样式，输入快捷键 d， 按空格键点新键，好让视频改为 vj 就是标注点，继续 好，标注线这面我们要改就是八二二，然后这边打勾点八就是零八二二八。 好。符号和箭头这边改为建筑标记。文字这边上面有三个小点，点开，我们先剪， 新建一个汉字， 宽度音质零点七， 好，文本字体反送，再点应用， 我们再新建一个非汉字， 非暗字，主要用于我们的字母和数字点确定宽度音质一样也是零点七，那这边的名称要改为 s 开头的就是新 plus。 好，我们找到大字体，我们要改为这一个，而且这 txt 点 shx 好点，应用再点确定。 好。这边呢？我们本样，这是我们的文字样式，非汉字，非汉字，如果这边有要求，文字颜色要搞一白色，就要点这边的 白色，如果没有要求我们可以不点，有要求和没有要求都可以点好，接下来点击并调整， 这边选择文字始终保持在尺寸界线之间比例，我们考的比例都是一比一百，所以这边搞一百文字位置，这边尺寸线上方，然后不加眼线。好，主单位这边搞为零。 好，其他的就不用动了，点确定，记得点字为当前，然后再点关闭。 下一步我们要做就是对我们的图层进行设置 好，点开以后我们会出现这面一个对话框， 这边是新建，然后这边是删除，下一个就是设为当前的图层。那我们就是首先把设置为我们常见的几种图层，那这边是限宽，默认的星宽是零点二五。 好，设置完我们就点这边的打叉，这边的图层控制，比如说当前你要绘制哪一个就要点哪一个啊，记得随时切换一下，那下一步我们就可以开始绘制图。

今天我们来学习轴承座的绘制。 首先用中心线层绘制出作图精准， 可以用偏移命令确定底座位置， 在轮廓层绘制出底座的三式图。 用圆和直线命令绘制圆柱的三式图。 绘制背板时注意和圆相切 左视图应绘制至切点位置。 注意此处俯视图应绘制切点位置。 绘制圆筒的小圆孔。 圆孔的俯视图和左视图均为虚线， 用直线命令绘制类板 绘制底板的圆孔。 注意此处圆孔俯视图被遮挡，需要用虚线画出 画出圆孔的左视图和主视图。 检查图形发现肋板和大圆柱交线的左视图有问题，加以修改， 调整一下中心线位置， 最后标注好尺寸。
