90度虾米直角转放样鱼尾型怎么画

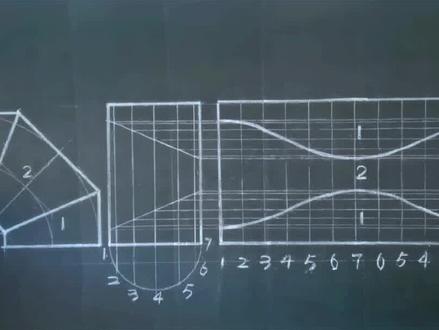

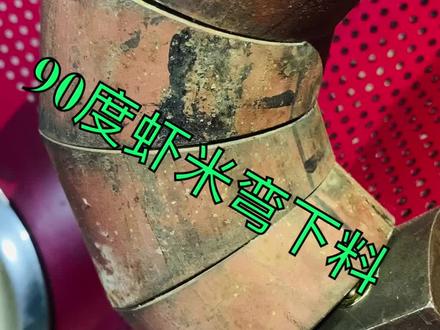

今天画一个九十度三节弯，首先按照图纸尺寸一比一的把弯头给他绘制出来，画一直线，做这条直线的垂线，绘出他的弯曲半径，再绘出弯头的一个直径， 好分别一塔，这一点挂他的一个内壶，再以这一点挂他的一个外壶，然后一塔的弯曲半径，将这一个九十度给他两等分，将他连接起来， 然后啊再将这一个和这一个进行等分， 将他连接起来，做他们的平线，再做这一点他的一个平线， 将这一点和这一点连接起来，然后将茶也给他连接起来， 再将它啊也连接起来，这样的一个三节弯头，咱们给它绘制出来了，这是一，这是个二，这是个一，因为这两边的是一样，这一个是它的两倍。 好，将他这一个直径给他汇一个出来， 以他的一个半径啊向上做半圆座椅垂线，这个线要垂直于他，再以他的半径长度啊向上画五，将这个半圆六的分一二三 四五六七分别，把这上面的特点让他做垂线， 以这一点到这一点，像这个上面截取啊他的一个长度，然后啊再以这一点到这一点啊他的长度啊，再向上面截取他的一个长度，最后啊按照这个 茶的一个长度啊非常结局。 好，这样就把啊这一个弯的啊一个弯头给他啊，展成一个直的啊，这样的一个啊直的量起这一点，将这个位置结局他的一个长度在量 其余这一点沿节其实他的一个长度，然后啊再把茶的一段啊可以量出来， 这个时候就是在这一边加上凉席，然后再以他这一点加上凉席他的一个长度，然后啊再以这一点给他凉席， 然后啊再放，把他这一个的长度也给他量体出来， 将他们这些扁都给他连接起来。 咱们这样画的目的啊，就是要求出啊他们的焦点啊，这也是 好打开。现在啊，将茶杯全部加粗 解体他的其中一份难度， 将这上面进行等分，一等分两等分，三等分，四等分 五等分，六等分七等分，八等分，九等分十等分十，一等分十。二等分一二三四五六 七六五四三二一啊分别啊，做他这上面的个点啊，他的一个垂线， 将这个斜线上的各点给他平行引过来，这一点啊，给他引过来。这一点也给他引过来。这一点也引过来， 将 他爷领过来，让他爷领过来。 将茶们啊也引过来，咱们给他引过来的目的啊，就是要读他的焦点。一，这一个线和这一个线啊有一个焦点。二啊，在这里和茶有一个焦点啊。三在这里啊过来和茶有一个焦点啊。 四啊，在这里啊有一个焦点。五在这里有焦点啊。六在这里有焦点。七， 这个七和这个七有交警下来。六啊，在这里有交警。五在这个地方有交警。四在这上面有交警。三在这 有焦点。二在这里有焦点啊。一在这里有焦点。一在这里有焦点啊。二在这里有焦点啊。三在这里有焦点啊。四在这里有焦点。五在这里。六在这里七啊六 五四三二一分别啊，将他这上面的特点啊给他连接起来， 然后将他们啊也给他连接起来， 将蛤蟆夹出， 这一个啊就是他的一个大样，这中间的二就是他的一个大样，一个就是他的一个大样，这两个大样是一样的啊， 所以说咱们在工程中啊，没有必要将这些全部绘制出来，包括这一个啊，弯头咱们只会出他这一个啊就可以了，这一个也是啊，给他放出一个就知道了啊，他另外的 二号是他的两倍，所以说啊，这一个一啊再对折过来啊，就形成了一个二。

三、接下面要弯，首先画出弯头的五是图，以勾两圆心，然后绘出弯头的直径， 再绘出平分九十度， 连接直线，再平分他的角，也就是说将直角四等分做直线， 将圆等分成六等分，以他的半径长度画弧 家族， 好，这是图式图，画完后将结起一等分，分别在上面结起一二三四五六七六五四三二一，好做他的培训， 好，分别截起一线，一二二三 四 五 七，好，再做这一个，这一个是他的两倍，所以说要从七开始，两倍的七六，两倍的六五， 好在一量上去 好， 因为他要展开这一块是这个展开，这一块是这个展开，中间的是这一块的展开，绘制完毕。

各位朋友大家好，呃，这个视频我们用 solve box 画这样一个呃歪拐接头就是如何去下料，最后呃下好的料就是这样的， 我们把这个展开就可以看一下，这个就是我们最后最后要下好的料， 是这个样子，我们可以把这个来移开 就最好的样子，这个就是第一节，呃，歪头的下料，这个是最后一节的歪头下料，这个是中间两节的歪头下料的这个板料，呃下料的尺寸，下面我们来演示一下。 首先我们还是新建一个新的零件，嗯，那么嗯，我们第一步肯定是要先将这个歪头，我们要画的，我们要放样的这个歪头结构画出来， 我们使用随便选一个基础面进行草绘，呃，选择直线钻命令 画两条直线段标注尺寸，这个随便给个尺寸，给五十一百都可以， 然后再继续使用直线段面料画一条水平线，然后画两条 斜线，再画一条竖直线，然后给咱进行约束，这个尺寸我们随便给一个三十或者二十五都行，这个给一个二十吧， 这个角度给他一个一百五，然后给一个约束，把这条线和这条线给他一个相等的约束， 这条线和这条线也是相等，然后把这两条水平线和竖直线进行构造， 那么这个线是什么意思？这个线就是我们要画的歪头的扫描写界面，扫描轨迹，然后我们使用扫描特征 圆形轮廓，我们输入这个直径为嗯，三十，点击扫描轨迹。 薄壁特征这块我们直直接使用薄壁特征，或者使用呃，这个，呃抽抽壳，抽壳命令也可以画成这样的形状， 薄壁测成壁厚，我们给它输入一毫米确定，那么这个就是我们嗯，最后要要做的这个零件模型。 下面我们继续使用这个前视镜 进行草柜，这个是要画啥？我们用原命令 画一个圆，那么这个圆的这条线，圆的外径线一定要超过零件的内径， 零件的内边线，这个线是什么意思？这个线我们要呃展开的话肯定要有一条接缝，我们要把这个接缝画出来，使用特征拉伸切除命令， 接后我们给他输入一个零点二，然后是切除这个是给另一个两侧对称 ct， 这就是接缝处。下面我们继续在前视 基础面上绘制草草图，把这条线还有这条线这三条线 给他实体引用，我们待会要用把这个实体引用给他拉长，把这个线给他拉长，方便于后面的这个切割 确定，然后我们使用插入里头的 摆机飞呃，飞鸽特征，飞鸽命令， 选择呃这个飞鸽线，然后选择飞鸽的尸体，我们选择依次选，依次把这四个尸体选出来，确定 这个飞鸽的。呃，目的是干啥？我们是要把这个零件分成四部分，这样的话我们可以一一的去下料，去放药， 现在已经结束了，然后我们最后的步骤就是将每个零件每个部分给它展开就可以了， 展开之前我们要使用摆机命令折弯， 选择折歪的边线，随便给他一条线，就是这个开口的随便一个线就是确定的，呃，就是固定的一个位置，这个无所谓，这条线这条线都可以，我们随便选一个确定，那么依次给他选上， 确定插入，摆进，然后按 还有最后一节插入拜金 转弯，确定，那么最后我们等着展开就可以了。 加工把这个压缩掉，他就展开了，这就是第一节，然后第二节我们把这个也给他压缩，第二节也展开了，第三节和第四节都给他展开， 这样就展开了。然后我们使用这个特征里头的移动，移动命令，把他们依次都给他移开，都可以移出来， ok， that you have。 后面两个我就不不一一做了，还是用同样的方法都可以给它移开。然后到这块以后我们可以使用呃， 将某个零件给它打开，打开以后会导出成呆个零件就可以进行。嗯，生成工程图，出图可以用 为例，然后保存。都可以啊，这个视频就到这，感谢大家的观看。

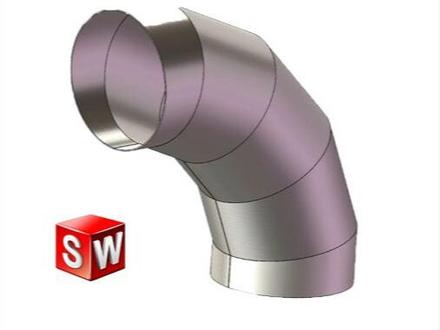

大家好，我是尼克，来点赞收藏，我们来看一下这个九十度虾米弯头的建模与转钣金的一个技巧， 如何去做呢？其实非常的简单啊，这里呢跟大家讲一下如何快速的去建模。首先呢我们在这个草图上面去绘制一个多边形，绘制完了之后呢，点击确定退出，我们再到相应的基准面上面再去新建一个草图， 然后把我们这些想要的这个线条转换下来， 转换下来之后呢，把这个呃原来的这个草图隐藏掉，我们就得到了这样子的一个草图，然后呢我们可以将它这个头尾连接，将它变成构造线， 设置这个水平这个数值，这个水平。做完了之后呢，我们对这个草图去进行我们的一个扫描， 添加圆形轮廓啊，自己设定一个大小，可以直接添加薄币啊，将它做成一个薄币的这样子的一个 网管，但是现在他还不是个真正的网管，来我这里添加一个外观， 还不是一个真正的网管，我们还缺什么呢？下一步啊，我们可以去在右视角面上面来点击草图绘制，点击我们的这个转换实体引用，将 这个边线转换下来，踏踏一起踏点确定 转换下来的这个线条呢，用来我们去做分割，点击分割工具啊，选择这个分割刚刚的那个线条草图，然后点击分割切割零件，把切割出来的所有零件都要打勾，这是我们都要的，点击确定 这个草图呢，咱们就不要了，给他隐藏掉，这个时候我们就分割出来，有五个键啊， 再来一步的话，我们把草图把扫描的草图再显示起来，同样的在右视角里面上面再去绘制一个新的草图，选择这个扫描的草图，将整个草图转 换下来，把这个构造线也转换下来，转换下来之后呢，我们选择特征里面的一个拉伸切除，通过这个草图呢，我们将它来进行一个切口，切到零点五，足够了啊，点击确定， 这个时候我们就能看到我们的这个管，我们这个管桶的话都有做了切口了， 只剩下最后一步了啊，我们就转换到来，我们切换到这个钣金的工具栏里面来，我们去找到我们的一个工具叫插入折弯，点击插入折弯，选择这个边线， 点击确定打勾，那么我们来看一下这个是不是就能够去展开了， 来我们点击展平看一下是不是就成功了呢？来依次将所有的弯管一片一片全部都展开，我们就可以看到它的一个效果了，你学会了吗？ 公共包，现在我们针对 solos 机设计课程，我们线上线下都有开班，想要学习的同学的话来可以私信啊，咨询了解课程来报名吧，欢迎大家。

solidorx 软件技巧钣金九十度虾米弯头建模是罗子轻松学，大家好，我依然是妮可，我来学习一下这个九十度虾米弯头的建模与转钣金的技巧。 首先呢，我们新建一个草图，绘制一个多边形，然后退出草图，接下来呢，我们再相对应的这个基准面，再重新去新建草图，点击转换实体引用，把我们需要的几根线条转换下来， 点击确定，然后我们可以把原来的多边形草图隐藏掉，然后我们再去绘制我们的一根直线和 一根水平直线，竖直的直线，将多余的线段将它修剪掉， 我们再将我们这个呃中心线将它转换为构造线。 接下来就是对这个草图进行扫描，选择草图给他一个半径直直径直， 那么我们的这个弯管的部分我们就做完了，如果说我们没有去做薄壁的话，扫描过程当中可以直接去生成宝壁特征，在没有生成宝壁的话，我们就可以加一步抽壳设定版后，选择两端将它透空。 接下来呢，下一步我们选择这个右视基准面，然后呢点击转换实体引用，去选择我们这个边线，接边的这个接头的 边角线， 将它选择上， 点击确定，将我们这几根线条转换下来，点击我们的一个分割的工具，选择这个草图，然后去将整体模型将它切开，把所有的模型都勾上啊，多实体全部都选择， 这个时候我们的草图就将模型已经切开了，还差最后一步来，我们选择扫描， 选择右视这种面，然后选择草扫描的草图，点击转换实体引用啊，把它显示起来，把这两根线也全部都转换下来， 点击拉伸切除，这里呢我们需要对这个管的板筋进行我们的一个开缝，所以呢这里呢给他去切掉零点五，将他的这个切缝切出来。 那么我们还剩下最后一步，就是切换到钣金的这个工具里面，我们去找到插入折弯，选择这个 切口的边线，点击确定我们这个钣金就转换完了，后续的其他的钣金依次通过插入折弯去将它插入进来就可以了，这个就完成了，你学会了吗？
