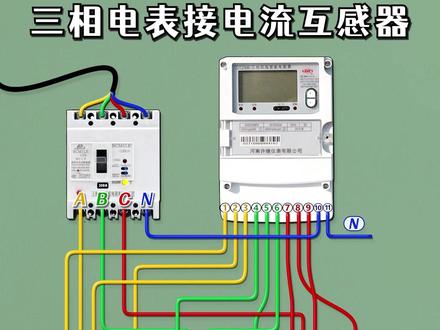

连三相电表都不会接线，你还做电工，这哪能行啊？下面我详细说说三相电表的正确接法。首先得把黄、绿、红这三条代表不同向的火线 依次穿过电流互感器，穿好之后再把他们接到位于底部的空气开关上，这一步可是保障电路安全的基础。接着，零线要稳稳的接到三相电表的十号端子上，而十一号端子呢，就是零线的出现端，负责把零线引出去。 然后三相电表上的一、四、七这三个点分别对应着三个互感器的 s 一 端子要准确无误地接好，二、五、八这三个点则分别连接黄、绿、红三条火线，可不能接混了。 三、六、九这三个点要分别接到三个互感器的 s 二端子上。最后把这三个 s 二端子短接在一起，并且做好接地处理，这样才能确保整个电路安全可靠的运行。

今天学习一下三项无线三百八十伏的接线方法，如果你也需要用到这种接线方式时，请在专业人士指导下操作，注意用电安全。首先我们准备好以下材料， 开始接线时，请确保不要接入电源再进行操作，避免漏电产生触电。打开航空插头，按照标识进行接线，根据标识我们可以看出它是三火一零一地组成的幺一幺二幺三，我们接入火线 标识，按接入零线，在这里接入地线。接好锁紧线材后，我们再把航空插头组装好。 今天的分享就到这里，关注惠民评论区，留言告诉我你还想了解什么产品功能。

点动电路，模拟接线三相电 l 一、 l 二、 l 三接到断路器的进线端，从断路器的输出端接到接触器的主触点 l 一、 l 二、 l 三上， 从接触器输出端 t 一、 t 二、 t 三接到电机上，再来接控制电路零线先接到断路器上，零线出来接到接触器线圈 a 一， 火线接到按钮开关的常开点上，从常开点出来后接到接触器线圈 a 二，接完送电，按下按钮开关线圈的电，接触器吸合电机得电后就能正常转动了。
