大家好，这里是防疫教育，呃，我们这一讲的话，给大家介绍零基础学习拍摄软件高速 pcbel 的设计的 第十七项，第十七项呢是给大家介绍利用这个 ad 软件导入版花，我们呢先来回顾一下这个流程啊，看一下这个流程，就说我们 pcp 设计的话， 做事情的话有个流程，流程的话就是我们首先资料准备，资料准备的话基本上就是包括了我们这个原力图的一些设计啊，然后呢网表调入我们之前做过的， 然后呢现在我们来介绍结构导入，结合导入的话，我们上一讲给大家介绍了，直接从那个低菜衣服里面导入，对吧？然后就是说我们如果， 如果有个什么样的情况呢？如果我们那个 dxf 里面啊，如果我们 dxf 里面就是不是闭合的，我们上一讲说的就是我们导入 dxf 要记要注意什么呢？就是说这个榜框是闭合的文件，对吧？如果不闭合怎么办？ 那我们就得就是先将这个 dxf 文件导入到我们的 ad 软件， ad 软件我这里打开的是 ad 二十一啊， ad 软件，然后呢就是我们如果就是导入到 ad 二十一里面， 或者呢我们导入到 ad 其他方面都可以啊， ad 零九啊， ad 二十都可以，就说导入到这个里面以后呢，我们把这个呃结构转变为一个板框的文件， 然后呢再导入到拍子里面，对吧？为什么呢？就是因为我们这个 ad 软件有个好处，有个什么样的好处呢？就是 ad 软件他的兼容性比较好啊， 兼容性比较好，然后呢我们怎么办？首先打开一个 ad 软件啊，然后呢文件里面新建啊，新的新的什么东西？ pcb， 对吧？我们上一讲就是给大家介绍，就是说我们那个 有一个 dcf 文件，他是不闭合的，对吧？我们导入导入那个没有闭合过的一个那个 dcf 文件，大家看一下，我们 ad 软件是支持两种格式的，支持 dcf 和 dwg 格式的啊，我点一下， 在地下衣服里面，我们这个版 满呢是是那个是没有闭合的啊，导入是有问题的，然后呢 点击导入呢，大家看一下，首先是这边啊，有一些有些东西，我们导入是什么？导入是毫米，然后呢比例呢？是一比一啊，一比一，千万千万别搞错了啊，这里别搞错了，然后呢 导入的话选乘我们要导入到哪个层，对吧？要导入到哪个层，一般你就说实话吧，一般你就找到机械一层或者哪个层都可以啊，按理说就是我们建议大家把这些东西啊，这些东西就是 按住 safe 的，我试一下能不能 不能啊，应该是可以可以那个一键设置的啊， 我这个不太熟悉啊，对立软件，只是平时用的不多，就是 用的多的情况下，就是说把他那个当做一个结构来处理啊， 然后呢这个层选的啊，就这个是我们那个 d 叉 f 里面的层，然后呢这是我们那个导入到 ad 软件里面的层，我们 ad 软件里面的话一般会把它放到一个， 那肯定可就是说机械厂啊，点确定一定要，就是再看一下现在导入了，对吧？就是这样的一个情况， 导入以后我们要怎么办呢？就是说要把这个东西啊，这是我们边框对吧？这个是我们的框， 我们把它选上，按住 safe 的去选啊，一个个的去点，按住中间是放大缩小，一定要选，选全啊，别漏啊，选全别漏， 这个在 ad 里面就不需要先闭合，就我们如果这个只要他的那个图形是闭合的，然后我们可以一根一根的选，不像那个怕死软件一样，就是进去呢，就是可能最好是先闭合 点一下，然后呢再点一下，对吧？看一下检查一下，好，然后呢在在设计里面应该是 膀子形状里面啊，这个按照选定对象定义 来看一下啊，你看这个黑的里面就是板子外面呢就不是了，这个这样呢，我这个板框就完成了，然后我存一下，存一下， 我传到哪去呢？我传到这个里面就是我们要这个做这这些操作的话，大家要先安装一下 ad 软件啊， ad 软件安装哪个版本？安装哪个版本都可以啊，新建一个文件夹啊？不新建的，我店保存啊， 这个传的话传哪个东西都可以啊？可以传，这个可以传，传哪个都可以啊。然后呢关掉，关掉啊，关掉以后怎么操作呢？就是说我 会就是打开一个雷奥特， 要要花点时间啊。 新建一个文件或者呢就直接导入不，不需要新建就直接导入。导入啥？导入这个格式呢？选一下这个 pcbdoc 文件，对吧？然后呢去找到我那个目录啊，找到那个目录， 然后呢？在这个 dcf 里面，这个对吧？然后大家看一下啊，你看这就导入了，导入了以后大家把那个颜色设置一下，设置颜色，对吧？把这个版框里 色设置为绿色，大家看一下是不是有个板框，对吧？这个板框就导入了，呃，然后你要导入了以后，这个就已经把板框导入到 pcb 了，对吧？ 就是这么操作的，然后呢就是这个是导入到一个新的里面，对吧？假如说我们要，比如说我们要那个把它已经已经导入网表了，有气件了，对吧？我们要放到有气件的 psb 里面，怎么办？我们先打开这个有气件的 psb， 对吧？ 要等一会啊， 在这个文件里面，呃，我们打开我们的一个 pcb 这里， 在这个 pc 里面，对吧？我们打开，比如说这个 b 的版本，看有没有这个是没有版框的，对吧？我们传一个，呃，我们传一个 b 一对吧？ b 杠一对吧。好，那我们如果要把网框放到这来怎么办？那我们就直接可以拷贝啊，拷贝首先就是一定要做的筛选啊，我先把这个东西搞了啊， 把这个东西全写上啊，全写上，然后把这个把名框写上，然后呢把所有层打开啊， 我看我这个拖鞋如果多在的话就没事。然后呢选上，然后 ctrlc 啊， ctrl 加 c， 然后呢再 这个啊，再到这个里面啊， ctrl 加 v， 大家看一下啊， ctrl cctrlv 啊，考过来， 好，大家看一下啊，跑过来以后，大家发现没有，我这里是这样的一个图形，但是到这里呢就变成这样的一个图形，为什么呢？就是我们那个长，看有没有那个长啊？ 看我这个颜色有没有。打开，就是说我们看一下那个元素在哪个层啊？大家看一下啊，这个在哪个层呢？ 他这个这个层啊，机械一层，然后我们看一下他对应的层的名字啊？呃，那个就是说我们看一下这个设置显示颜色，这里机械一层在哪？哪个 应该是二十啊？我我把那个二十的设置一下，或者我们可以这样，就是啊， 这个层啊，我把它显示一下看，对不对啊？好在啊，在 我们刚刚就是看到了，就是说这里有这个图形，我们进来了就剩下一个边框了，对吧？剩下一个边框 是现在一个变化是什么呢？就是因为我们没打开这个颜色，对吧？我们就是要怎么样去找到这个对应的层啊？你就在里面随便看一个元素，对吧？看一下他在哪个层？机械一层，对吧？然后呢就是在这个设置颜色里面，机械一层对应的 是二十，对吧？然后呢我们在这里呢也是一样，把那个二十层的颜色设置一下， 找到这里第二十，对吧？把这个橙的颜色打开，或者我们怎么办？或者我们可以事先啊，事先把这个东西啊设置到，把这个橙改了，改一下，改到你那个熟悉的橙也可以啊，这是两种不同的操作啊。我把这个也存一下， 把这个尝一下， 我再放到就放到这里面啊， dc f 里面，这个就是我们通过那个 ad 软件导入结构，这个的话就是我我们用的，平时也用的比较多啊， 为什么用的比较多呢？就是因为我们那个牌子软件我存一下，因为牌子软件他呢就是使用的时候他的兼容性没有 ad 软件的强啊。 写一下 帕子软件，对吧？跟 ad 软件他的区别呢？就是 ad 软件的兼容性强， 对吧？就是我们有一些元素导不进 pass， 但是有可能可以导进 ad， 如果我们可以导入 ad 的话，让我们首先在 ad 软件里面把它转变为板框，然后呢再通过 pcb 那个 inpost 的方式导入到派子里面，对吧？这样的话就是可以将派子不能兼容的元素 导入进来啊，就是中间有个过程，然后要导入，首先要要具备几个条件呢？就是 ad 软件一定要安装啊， 要安装的话就是安装哪个版本都无所谓啊，零九到二一都可以，就是这个安装怎么处理呢？ 首先大家要找安装包就就加一下这个微信啊，加一下我们这个微信， 大家要找安装包的话，扫扫我们这个码，找他要啊，找这个找我们助教小姐姐要一下，他有安装包啊，有下载链接他会给你。 然后就是说这个安装步骤啊， ad 软件比较好安装，比我们 pass 软件或者啊第一个软件都好安装啊，他要安装的话，那个步骤在哪呢？大家可以就是在我们的， 在我们的百度里面搜一下那个 pcb 联盟网， 联盟网论堂，对吧？搜 pcb 联盟网，然后呢进去啊，就是看一下这个受欢迎的电子 pcb 乱弹，对吧？他的那个王者是 pcb 霸点 com。 进去以后大家可以搜 ad 安装，比如说大家搜一下 ad 安装，对吧？ ad 某某软件安装可以搜，你可以搜一下啊，这里都有帖子怎么安装的，对吧？安装问题，然后安装视频，安装视频的话大家可以看一下这个防疫课堂里面，在这里搜一下 安装，对吧？点一下安装，然后搜一下，然后呢看这个课程啊，看这个课程有在这里面啊， ad aligo 派子软件安装教程 大合集，大家看一下里面有哪些软件的安装呢？有， ad 软件安装教程都有，然后呢法力狗和牌子软件大家看一下，都有，门头都有啊，这是我们安装的视频，这里有。好吧啊，大家可以这么去处理， 然后呢就是我们我们导入以后要注意什么呢？导入的时候一定要注意，就是 打开颜色对吧？我们首先就是如果是已经有有有气件的话，对吧？有气件了，我们一个 pcb 里面要新建一个 pcb 对吧？要在帕子里面新建一个， 然后呢通过 a， 然后呢导入那个 ad 的 pcb， 然后怎么办？通过 ctrl 对吧？ ctrl 加 c 和 ctrl 加 v， 在我们那个导入 ad 软件的那个文件里面，首先经过筛选啊，把那个筛选的那个工具打开，把所有的元素都选上，然后呢 ctrl 加 c， 把它拷贝拷贝到那个我们系统的那个 那个缓存里面以后，然后呢在我们那个有导入器件的 pgb 里面，在 ctrl 加微把它放置进来，把板框啊，就这么操作， 这个操作还挺简单的啊，希望大家能够能够了解。如果大家对这个这些操作有还是有有疑问，就是说操作不成功 怎么办？可以扫码进我们的技术群啊，进进我们的技术群，跟我们技术老师沟通，我们技术老师基本上每天都会值班，好吧？啊，好，那我们这一讲的内容就到这，谢谢大家，再见。

下面我们讲解一下如何用 et 帮我开火导出 vipcd 中的原件坐标选择设计，然后这个 cm 这个选项，然后这里有一系列的一个设置， 这就是一些啊导出的一些项目的一些解释啊，这个骗子表示 啊，原件的引脚数量，这是原件名称信息，这个也是原件名称信息，就是说当你喜欢用这个标题的时候，你就选择他， 如果你想用这个标题，你选择他，如果你用这个标题可以选择他啊，你用这个标题，你可以选择他，是吧？就是说原件名称他有北京列车有四 这个表示方法，看你想用哪一种，你就选择哪一种，这个就是角度，这个也是角度，这个也是角度啊，你想选择哪一种，也就把这个复制在这上面来就好了 啊，这个呢，其实他也是一个啊，仿波特九九的一个坐标的格式啊，这个标题他就是仿那个， 然后这里呢就是 x 坐标镜像，你可以不勾选，也可以勾选啊，这个， 然后这个城就是全村托福，就是顶层，底层这个城打了一个，后面打了一个撇号，就是缩写 tb。 这个工装也是啊， 是全称，然后这后面打了一个小撇呢，就是啊，简称，比如说 cp 零六零三，他简称导出来就是零六零三。好，当我们设置好了的话啊，这这里我们可以自自由组合，你也可以把这个注册放在前面或者放在中间 啊，你也可以选择其他的方案啊，比如说我们就以波特九九这个坐标格式来导出，然后我们新建文件， 新建文件是新建这个啊，现在呢，他就是询问是否使用这个文件，是啊，这里呢就是说原件属性确认，比如说你这个 pcp 中的原件属性是什么，你就选择什么，因为我们这个标题 因为是为了跟那个波特九九的标题一致，所以我们选择了 come on 的，但实际上这份文件他没有 come on 的，然后所以他检测到好像啊有冲突了，就让你再次确认一下你是要打出哪个原件属性， 这你你选择正确的研究所形容就好了。如果这里面选择的没有，那你可以自己输入啊，什么什么什么什么， 这里我们还是选择这个确定好，原先准备就倒出来了， 然后我们在最后再生成。就是啊，表格的格式保存， 然后这里就出来了啊，这里会多出来一个简称的啊，这个原件封装名称啊，因为有的人呢他可能需要这个信息 啊，如果你不需要的，你直接删掉啊，你也可以把这个剪切啊，放到前面来 粘贴， 这个就是这样子的。 好，这节课呢就讲完了。

大家好，这里是反映教育这一讲。六点五十五，如何将我们的 ad 原理图转换成 pass 原理图，那么第一种方法的话，就是在我们的程序中找到并打开我们 pass pass 中的生不儿的这一个原理图转换器， 对于我们的一个 pass logo， 那么在我们的 v 叉二点四里面的话就不是这一个了，这是我们的九点五版本的话，就是这么一个一个转换器，那么在我们的 在我们的 v x 二点四版本的话，那么就是 pass leot 这一个掌换器，然后就是 一叉二点四，是这么一个名字，有可能大家会分不清的话，所以需要大家自己去找一下。找到这么一个转换器符号和原理图的一个转换器，选择我们的一个， 在这个对号框中打开就是找到这一个，选择转换的原设计格式，选择我们的一个 pro 九九 s 一杠低差 p 的一个格式，如图，我们的六杠一百三十九九所式的一样， 然后添加需要转换的一个 otadena 一个原理图，以及设置输出文件路径， 就是在这个原理图中找到我们的 s c h d o c 的一个 a d 的一个原理图，找到之后设置我们的一个文件输出的一个路径啊， 然后默认的话就是勾选我们的转换属性的，然后点击我们的转换，根据向导就是一直点击下一步，直到我们的转换完成，转换完成的 ps 原图用我们的 ps logic 打开就行了呢， 然后的话就是第二种方法，第二种，第二种方法的话就是直接导入法，就是打开我们的 pass logic 直行菜的命令一个文件导入， 选择我们的一个 pro tell twt 点赞的二零零四个，二零零八的一个原图文件，点 schdoc 的一个后缀，可以直接打开， 像图六杠一百四十二锁式的一样，同样转换完成之后要检查我们的一个确认，并检查我们的一个原理图 有没有错误之类的，有没有断线啊。现在的话就给大家来进行一下我们的一个演示哈。首先的话就是第一种方法找到我们 pass 的一个转换器， pass later 这一个，哦，之前打错了，这里是应该是原理图的，这里是原理图的， 这里应该是原理图的一个格式哈，大家注意一下，是找到我们的一个 ps 原理图的一个转换器， 而不是我们的雷奥特的一个转换器，找到并打开它 原理图的一个转换器，找到之后打开我们的一个原理图的一个转换器， 然后选择我们的 pro tell 九九 s 一杠 dxp 的一个格式，点击确定， 然后再选择添加这里的话就是我之前可以选择的这么一个路径，我们 添加完成之后，这里设置了路径和之前原理图的一个路径，然后直接进行我们的一个转换，可以看到我们的转换就已经完成了。打开我们的一个现有的一个文件夹， 可以看到我们的原理图就已经转换完成了。转换完成之后， 用我们的 pass logic 打开看一下，检查一下， 可以看到大部分是转换过来没什么问题的，检查之后没什么问题就可以用，如果有问题的话一定要进行修改，仅供参考的。 然后我们用第二种方法的话，就是直接点击我们的导入，选择这么一个原理图的一个格式， a s c h u c， 找到我们的一个 文件路径， 直接打开， 嗯，第二种方法的话就是比较快捷方便一点，那么这一讲就到此结束，谢谢大家。

大家好，这次反映教育，那么我这一课呢给大家讲解一下 pass 如何 pass 格式的 bcb 文件如何转换成 ad 格式的。 好，首先呢我们这是给大家准备了一个素材啊，首先我们打开拍摄软件看一下， 这个呢是我们呃准备的一个素材啊，没有不同，我们直接不同看一下，关闭，然后可以看到这是我们目前的一个啊图片的形状，一个 pcb 的一个内容， 然后呢我们如何将它转转换成 ad 格式的呢？首先我们还是一样的打开 ad 这个软件， 打开以后呢，我们还是一样的在这文件下面有个导入向导， 点击导入倡导以后啊，稍等一下，然后他会弹出一个这样对话框，然后你直接点击下一步就行了，点击那个时候呢，他这里就有一个可以选的，然后可以看到啊有个 pcb 这个 pcbs 的，是吧？就是然后一个 ac 的文件，但是我们在目前呢是 pcb 格式的，所以我们要将这个 pcb 文件呢导出一个 se， 好，我们把它保存到桌面就行了，这里全选，这边全选。然后这边呢我们选择一下一个低版本泡过 pcb v 五点零的，然后这里也选上， 好再保存一下保存的桌面呢，我们可以看到桌面这边已经啊是保存过来了，是吧？保存过来，然后这边再进行点击这个进行下一步的操作，然后在这里点击选择这个 sc 的文件， 选择爱思文件以后呢，点击打开这边直接选择下一步下一步，然后这边呢可以看到一个成的信息啊，是不成的信息，点击这里以后呢，他这默认是全部勾上了，那么我们也不不去改他，然后再点击下一步，点下一步这边呢 啊，是我们的一个设计规则导入，你可以看到这边啊，这其实我们这些地方这过程中的东西我们都是可以默认的，我们都是直接点下一步就行了，然后再倒进 去看一下，好，打进去以后呢，我们可以看到这边的一个啊， 一个形状，嗯，其实他这有飞线是为什么呢？因为 pps 里面的不同，他在 pcb 里面，他在这个 ad 的软件里面是没有识别的，所以他这个不同在 ad 软件，是啊，没有就是 不能识别，所以他不能不能算作式不同，所以他这一次全部都是飞线，这边应该是金低的是吧？金低的飞线，那么所以我们转换这个， 转换这个以后呢，转换 pcb 以后呢，就很多地方还还大家自己去注意，然后去修改检查有没有问题之类的。好了，那么我们这节课呢啊，转换之后呢，就在这 这边就可以看到一个 bcb 的一个信息了，这边是一个工程文件，然后这个是 pcb， 一个丢 c 文件，是吧？ ad 格式的，好，这样就转换成功了，那么我们这一课呢就给大家讲解到这里了，希望对大家有帮助，好，谢谢大家。

大家好，这里是梵艺教育记六点五十七讲如何将我们的 vrcad 原理图转换成 pass 的一个原图，跟我们的 ad 原理图导入 pass 一样，也是找到我们的一个一个转换的一个 这么一个转换器，这的话也是 pass s 原理图的一个转换器哈， 我们是用二点四版本来进行一个转换，首先的话就是 需要把我们的原理图版本降到十六点二及以下版本，就是同我们之前所讲到的从前面所讲到的一些内容哈，然后 用我们的 oscd 打开原理图之后，在主菜单上面单击右键另存为一个十六点二的一个版本， 就上面几讲是有提到过的，然后再在我们的程序中找到并打开我们 pass 中的一个 pass 原理图的一个转换器，有一千二点四选择，我们在选择转换的原设计格式中选择我们的一个 oscd capture 的一个文件格式，如图六到一百四十六 所示的一样，就是这种选择转换的原设计格式，找到我们的一个 os cd capture， 然后再添加我们需要转换的一个 osci 的一个原理图跟输出路径，单机转换跟我们 aet 是一样的，所有的操作流程基本上是一样的， 然后根据我们的向导转换，完成转换后的原理图直接用我们的 pass logic 打开就行了。然后 oscd 的原理图同样也是可以用我们的导入功能直接导入的，就是在我们的文件里面点击导入， 直接就导入在我们拍 slot 口中，然后就是选择这么一个 volcd 七杠十点五的一个补课文件点 dsn 后缀的一个文件， 那么现在给大家来进行一下我们的演示，首先的话就是第一种方法，找到我们的一个 转换器， 选择我们 orcd capture， 这里就已经选择过了的，然后直接进行我们的一个转换， 这是之前没有没有转换过的一个十六点二的一个版本，我们先换一下， 可以看到这里就是已经转换完成了 转换过的，然后我们打开我们这么一个文档，文档入进去 查看一下， 这个半空板是之前前面所讲到的用那个 ad 导出的，所以可能会存在一些问题， 那么我就不给大家再进行一下演示了。方法的话就是导出我们的十六点二的一个版本，那么我们再选择我们的第二种方法的话，就是直接就打开我们的 pass logic， 选择文件导入 这里选择我们的一个补货文件， 可以看到直接用第二种方法的话就是直接完成了的，就相对第二种方法的话就会比较好，那么这一讲的话就到此结束。

呦，大家好，我是金明老师，小白学习 pass 的零基础教程来了，接下来给大家介绍的是 minto pass 的软件 啊，大家看到的啊， pass 的软件安装了之后呢，在我们开始菜单这里面呢，他会有一个列表，那么在这个列表里面呢，我们来给大家介绍一下他有哪些常用的设计平台。 好，我们打开，然后呢可以看到他的原理图攻击呢，有两个，一个呢是滴擦滴在呢 滴插滴带呢呢，通常呢它是跟 pass 还有跟 minto 它是配合的啊滴插滴带呢呢，它在 绘制原理图的时候呢，是洗药中心裤来配合，相对来说呢就比较复杂一点啊，比较不容易上手 啊，这个是 d x d i 呢，我们在这里就把它列过啊，我们通常呢是采用的是 o r， c， d 跟配色来配合，还有 logic 跟配色撩特来去进行配合 啊，同时呢他也支持奥特曼 dizad 的软件绘制的原理图呢，也可以跟配色来去链接啊，来配合来做设计。 好，接下来做一个 pis lilt 啊，这一个呢就是我们通常在做 pb 设计的时候呢，只要用到了一个平台。还有一个呢就是 pice lute pecilute 呢，通常呢是 用于交互式自动布线和半自动的交互式布线啊，我们用卢特呢主要是用于插温线啊，等长线啊啊，他这些设计，然后 lot 呢，主要是用于布局 啊，卢特呢用于高速的这个布线，他们两个呢是相互配合来使用的啊，也没有啊，说是啊只用配色了奥特也或者是说只用配色卢特啊，我们通常呢都是两个软件一起来配合使用 啊，那撩特呢，我们通常是在处理一些嗯重要的信号线呢，或者是电眼呢，那露特呢啊，就是用来啊，处理一些 等长线啊，插完线啊，一些等长的工作等等啊，他们两个呢，我们经常呢都是一起配合啊，来 进行 pp 的设计工作啊，所以说大家也不用太严格了，第七分啊，出来啊，只知道他们两个之间的一个区别就可以，那其他的就是一些转换工具啊，我们这里把它立过就好了。 好，还有这是仿真的啊，还有一个就是啊，模拟的仿真啊，有一个是反极的仿真啊，包括前反和后反 啊，还有呢就是下面呢，就是热板针啊，这几个反正呢啊，软件啊，后面呢，大家有兴趣呢啊，我们再深入的去学习一下。

大家好，这里是防疫教育，我是龙学飞，本次给大家介绍不同格式原力图与 pace pcb 同步交互进行设计的方法。首先对于我们 pace 这个软件 设计原理图的文件就是软件一般是有两个，一个是与和，我们是派自带的软件，就是派克罗杰克这个组件就是这个这个组件，还有一个就是八 k 的这个组件， 这个组建的话是开纳斯公司的，是这个是这个工具，一般是用这两个工具进行原理处的绘制。 在我们做 pass 这个软件 pcb 设计的时候，首先给大家介绍啊 log 和这个组件，如果是 log 和这个组件啊做的原理图，我们应该怎么进行同步？ 这个是一个罗即可的一个文件，我们可以先打开， 我用的软件是 paz v 叉二点四版本的， 不管是哪个版本的，就是他们所啊，他们的功能是一样的啊，功能是一样的， 就是操作方法都是一致的，高版本跟低版本没有区别。对于我们拍的这个软件来说，然后我们打开我们的 pcb 软件， 这个是我们 pcb 软件，一般要进行同步设计的话， 建议大家是打开一个 pcb， 打开一个原理图，最好是这样，为什么这样？因为我们原理图啊同步的时候他会 去去识别我们哪个软件，哪个啊文件打开哪个 pcp 文件打开，如果我们有两个 pcp 文件，他不一定是打开你需要的这个文件， 所以我们尽量打开一个一对一的，这样的话他一下子就识别到你需要的这个文件就比较好。 然后我们在 logo 这个主界里面点击工具，然后点击这个 pass lilt， 在这里面点击这个以后，一般这有个，这里有个断开连接，一般就是我们这个 log 跟我们这个雷奥特这个软件进行了一个连接， 我们可以看到他到底是跟哪个文件进行连接的，可以看到是这个啊， 就是我们对应的这个 pcb 文件，因为我们只打开一个文件，所以他就是一个， 这样的话我们 low 即可跟我们的派子利奥特这个组件进行了一个连接，我们可以进可以进行一个同步的设计， 在原地图中我们把电这里点关闭，就不要点断开连接点关闭啊，比如说我要抓取这一页的器件， 我右击选器件，在这里框选我需要的原件，然后再切换到我们的利奥的这个组件里面。 喜欢到这里啊，大家可以看到这些有很多器件已经高亮了，我们可以按一下 ctrl 加 e 进行一个抓取， 看看见没，就是我们这一页的这一页的器件都被抓取过来了，我们可以右击看一下， 然后 ctrl 加 e 抓取一下，在这这样的话，我们啊原地图跟我们的 pc 兵 就可以进行一个同步设计，比如说我要只要抓这一块的旗舰，选取他肯定是在这里一堆，对吧？然后按下 ctrl e， 你看就在这里的就是这一堆 器件就被抓取过来了，就可以进行一个单独的设计，就是这一块，这样的话在我们这个设计中是非常有用的，就是我我要抓取某个器件，对吧？直接在原理，一般是在先在原理图中抓取 好，这个就是我们啊 low 即可，这个组件跟我们派子利奥的这个组件他的配合使用的同步的情况， 我们如果同步完成了，需要把它关闭，还是一样点工具，点我们的雷奥特，然后点断卡连接，断 看连接以后这两个组件就分开了，我们可以试一下，还是有机选择原件，你框选这里，然后再到这里来，没有高量的，然后你按抗错意是没有期限被抓取的。 好，这个是我们第一条啊，原理图为 paz log 即可。这个文件格式是这样的一个操作方法，我把这个关了， 如果是我们原地图是用 ok 的这个组建设计的，那我们怎么操作呢？ 我们这有个也也有个文件啊， o o k 的的文件，我们首先把这个打开， 拖到里面去打开啊，点 ok， 一般我们现在比较 常用的 o k 的版本是十六点六用的最多的啊现在，所以我们一般会先做一个操作，就是 that 把它转换为一个十六点二版本的，换个名字一六二还是放到这个木下来。就是一般我们的版本是十六点六， 十六点六，对，我们啊 pas 九点五或者是 pasvx 二点二，他们的版本的话只只能后面，如果要操作的话，只能导入一个十点二的 十六点二版本的，所以我们先要将十点六进行一个版本的转换，将一下 版本先降到十九点二的，就是这么一个操作， c 八指一下，把这里选到十点二，然后保存一下。 好，我们关闭一下，保存以后，大家可以看到在这里有个十点二十六点二版本的这个文件，然后我们打他们的 low 即可， 然后在文件里面因 pot 这个就是导入，导入的时候在这个对话框这个框里面呢，选这个 dsn 结尾的，我们 v 叉二点四版本的是可以导十六点六的啊，但是我们就是 十啊，就是我们 pas 九点五版本的， pas 九点三版本的啊， v x 二点二的可能只能到 一个十六点二版本的，所以我们先之前要打一个低版本，点击下他，然后的话找到我们刚刚导出的文件， 视频里面小视频十点二，这样的话我们就将就将 o r k 的文件， 就将一个 dsn 格式的 ok 的文件转化为了一个 s 四 h， 我们应后的进来以后他会自动生成一个啊 log 口的一个文件， 好转换过来以后还是一样的，我们只打开一个 p 四 b， 是吧？打开这个 p 四 b， 然后我们再点一下工具，点一下我们的拍子料特， 然后看一下文档是否对应到我们需要的这个文 pcb 文件，这个是的没错，然后我们就可以关闭，比如说我要抓取 d 八页，抓取这一页的器件，对吧？右击选择阳键框选，然后的话到我们 pcp 里面拿，然后 ctrl 加 e 啊，就是这页的器件就被抓取过来了， 这样的话我们就能对我们的啊 pcb 和我们的原理图进行一个同步的设计，比如说我要抓取这个器件， 右击选择原件抓取，你过来看一下，他就选到了这个期间，对吧？就是就是可以进行一个交互好，然后我如果我们交互完了要关闭， 就点击工具筷子料子将它断开啊，这个的话就是我们 ok 的格式 原地图，他跟我们 bcb 进行交互的方法。好了，这个技巧就给大家介绍到这里，谢谢大家，再见。

大家好，这是繁衍教育，我们经常会遇到不同软件之间的原理图转换问题，下面我们给大家详细的介绍一下。呃，那像这边这个软件转换的话，其实 主要就是我们市面上比较主流的一些软件嘛，比如说，哎，我们的 pads 是不是 pads， 以及呢？我们的 ad， 还有就是我们的阿力狗是不是？ 那像这边的话，呃，这边这个三个软件那个转换其实在某些场景还是用的比较多的，所以说大家尽量是把这个操作学会吧。那我们接下来一些课程呢，主要还是讲这个转换，是不是，哎，原地图一个转换以及呢？ p、 c、 b 的一个转换，然后到最后这个胳膊门那个转换也会给大家讲解。 那我们这节课呢，首先给大家讲解，那假设说你这个原理图是用 pads 转换的，呃，用 pads 画的，我转换成 a、 a、 d， 那应该如何操作的？但是我这个地方先做一个说明，好吧，就是无论是你这个 p、 c、 b 还是原理图，你这个地方转换出来不能用，好吧，你只能做一个参考，不能说直接用，你是用不了的，为什么？ 因为这个原理图你转换过来会掉东西，好吧，他会掉东西，会缺少东西的，他肯定会缺少的，你不要说不，不会缺少，肯定会少东西的， 所以说大家一定要注意一下，你转换出来的是不能用的，你，你要用的话，你除非就是转那个第三方网表，好吧，转第三方网表，这个前面我们也是有给大家介绍的吗？是吧？大家可以翻看我们前面的一个呃，知识点，倒第三方网表是怎么倒的？ ok， 那我们这里看呢，首先讲解这个 pads 原理图转 a d 原理图。那首先呢，我们首先需要准备一个 pads 原理图嘛？那在这个地方我们是有准备的，是吧？ s t n 三二的， 我们把这个原理图呢给它打开一下，在哪里呢？呃，在我们这个交货文件是吧？交货文件在这里是吧？ ok， 我们右击选择用我们的 pads 打开，好吧， pads logic， 我们是用这个 pads logic 画这个原理图的， 我们稍微等待一下。 ok， 点击确定。那大家看一下这个地方呢，就是我们的原理图，好吧，这个地方就是我们的原理图， 那我们是应该如何把它转换过去呢？是不是如何转换过去？那你看一下这个地方一共有一页是吧？只有一页原理图，我们需要把它转换过去，是这样子的， 你首先点击文件是吧？点击文件，然后点击导出，好吧，点击导出，然后记住你这边保存类型的话，要选择这个 asci 的一个文件，好吧， asc 的一个文件后缀是 txt， 好吧， txt 点击它之后呢？然后 我们看一下存放到哪里呢？我们存放到桌面，好吧，放桌面点击保存。那保存之后他会弹出这个 a s c 输出的一个界面吗？那到达这个界面之后呢？我们一般来说这里是需要全部勾上去的，就所有元素呢都全部输出， 然后再往下面走。那输出版本的话，我们是选哪个呢？那由于这个版本兼容性的一个关系，我们一般来说是选择呃，比较老的一个版本，如果你选择最新的一个版本呢，可能会出现你这边导出导入不成功的一个问题，或者说你导入这些缺少一些元素啊，就更多就是，呃，反正 你假设说你用新版的话，用的比较新的一个版本导出的话，呃，可能导出来的一个效果就不好，好吧，可能会缺失特别多东西，一般来说我们就是选用这个最低的一个版本，是吧？二零零五的，二零零五的是比较稳定嘛？ ok， 那这个时候呢？我们点击确定，好吧？点确定，那弹出这个，呃，这个表格的话你其实不用看的，你直接把它关掉就可以了，然后下面我们继续。那弹出来之后呢？我们导出来之后下一步呢？怎么办？ 那下一步我们就是当我先把它拖到我这里去，好吧？先拖到这边来，把它放到这里面这个新建文件夹里面，是吧？ ok， 然后下一步呢，我们打开这个 a d 软件，打开 a d 软件，我打开 a d 软件是需要把这个文件导进去嘛？是不是？ ok， 到达这个界面之后呢？我们下一步怎么办？我们下一步是这样子的，点击我们的文件，然后点击我们的，呃，导入向导，好吧，记住是导入向导，不要选这个导路，好吧？导 路的话是没有的，你选导路向导，选择导路向导之后呢，他会弹出个界面，我们稍微等他一下，他会弹出这个界面，是吧？ ok， 让我们点击下一步， 到了这个界面之后呢，我们选择文件嘛，那我们刚才导出的是一个 a s c 的一个文件嘛？这是 pads， 那就选择这个嘛，是不是选这个？记住这个你不要选错了，好吧，你别选错了，就这个文件 pads a s c， 你选择他之后点击下一步，然后到达这个界面，你是需要把这个文件加载进来嘛？是不是把这个文件加载进来？就是我们刚才那个文件嘛？点添加，然后找到我们一个桌面，然后新建文件夹。是不是新建文件夹啊？ 哦，不是新建文件夹。呃，在这个界面我们是放这里的，但是呢，他这边没有显示，是因为我们这个地方后缀没有选出，没有选对，我们选择 t x t 嘛，是吧？ t x t 这样子。选择 t x t， 然后点击打开， ok， 我们把它加了线之后呢？点击下一步，那到了这边他说是加的这个 pad 是一个库文键嘛，是吧？那你如果没有的话，其实没有关系， 你没有的话就不导入吗？是不是没有的话就不导入，这个时候呢，我们点击下一步，点击下一步， ok， 那他就已经转换成功了，是吧？已经转换成功了。由于我们这个原理图是比较简单的，所以说他这个转换过程是很快，很快就能， 呃，执行，执行就是执行出来是这样子的，如果你原理图比较多的话，可能刚才那个过程，呃，可能会比较久，好吧？会比较久， 但到最后他这个输出之后一个界面就这样子的。那你看一下吧，他这边又是包含什么东西啊？他这个地方常规设置说什么记录所有错误，就所有警告，记录所有事件，那像这些勾的话，你其实勾不勾都无所谓好吧？ 他这边主要出出就是导出一个报告，这样子。好吧，你这边勾不勾都无所谓，都无所谓的。然后下面这个原理图设计呢？ 原理图设置他这边说不翻译隐藏的一个网络名称，那正常来说，呃，我们配的上面隐藏的，那就不需要的嘛，是吧？不需要的，所以说你这个勾你通常是勾上去的。好吧，所以说大家注意一下。哎，我们这个界面你其实可以把所有勾勾上去的，是这样子的，或者说你把前面三个勾你给他去掉也可以。好吧，也可以， 因为没有什么影响了。然后呢？我们到达下一步，到达下一步。哎，你看到没有？他现在就是输出这个工程文件，他输出这个文件吗？我们这个原理图他会自动生成个工程文件，看到没有？然后呢？工程文件下面有一页原理图，是这样子的 啊，这个存放路径的话，其实大家也可以进行选择的。好吧，也可以进行选择的，我们就按照默认就可以了。然后这个时候我们点击下一步，点击下， 这个时候就输出完毕了。 ok， 我们点击完成吧，来看一下。那你这边的话是不是我们 pad 是一个原理图啊？看到没有？是不是一模一样的？ 就只有一页吗？你看，返回到我们这个，呃， pets 上面，你首先观察一下这部分是吧？然后再返回到我们的 pets， 看到没有？这个是一模一样的，一模一样的。好吧， 这边就是我们 pads 原理图转换成 a d 原理图的一个操作。好吧， a d 原理图的一个操作大概就这样子的。 我再强调一遍，好吧，你这边转过来一个原理图呢？你是不能直接用的，大家注意一下，不能直接用，他会少东西的，他会少东西的，注意一下。 ok， 那这边呢？就是我们这节课的内容，谢谢大家。

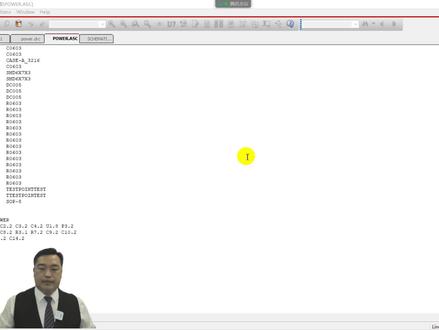

接下来我们来创建把它对应的皮缝缝纫裤，那么创建缝缝裤呢？有三种方法。第一种 从参考版里面提取出来，或者是你没有的风筝，假如说你有个 dc 零零五的座子没有，你想找我要，我发给你，我刚好有，对吧？我发给你， 其实也是相当于从这个现有的文件里面去提起嘛，对不对？好，那我们来提起一下， 教大家一个提取的方式，那么你就要打开你的板了，对不对？当初你在做这个文件的时候呢，其实你们每个人都有这块板的，你先要把它打开，我们打开这个 pv 文件，好，在这里 坐着，就在这里嘛，就是这一个坐着，对吧？好，所以我们在配饰里面也要建一个原浆库，所以我们在这个文件这里面也要去清建建一个原浆库， 在这个库列表里面，这里，这是你的库列表，在文件打开文件有个库在这列表里面，这是软件自带的库这里。所以你还是跟早上一样哈，我们要去新建一个自己的库， 所以同样的，我们在这里单击新建库， 然后还是存到你的第一盘 libe 里这里面啊，这个就你的库。好，所以我这个库，我也叫机密吧，哈。 啊，几米已经有了，嗯，起个名字吧，零四幺二哈，我们四个四个日期哈。好，确定。 这样我就建好了一个空白的库，但是建好了之后他是在最底下了，看到没有， 但是接下来我们一直要用它，对不对？所以我们要把它置顶放到最上面去。怎么置顶呢？单击这个管理库列表， 然后回到最底下，把它响动他，然后当起这个 up， 一直按一直按啊，练手术的时候 啊，把置顶放在最顶上，这里好了，确定以后你就可以 看到他了啊，建了一个空白的眼线裤。好了，那我们说了哈，你打开这个文件拿怎么去提起呢？第一种方法从这里面去提起， 假如你要提起这个原件，这个或者你要提起整把都可以哈，右键过滤器选择原器键选用它，或者是前显，然后右键保存到库中啊，我现在只保存一个好右键保存在库中，看到没 他就会弹出来。原件类型和风装为什么会有两个呢？ 这个就是大家需要去了解一下配饰的眼线裤他的结构，原配饰眼线裤 结构呢？他是以原件类型存在的，原件类型就包括原理图封装，再包括 pe 封装，但是我们的原理图是用 o、 r、 c、 d 画的吗？对不对？所以原理图封装你就不用做了，所以你只需要 pe 封装跟原件类型就好了。然后这个就是他原件类型， 这是他的封装， pb 封装这里，所以他这里啊，他有两种符号，看到没？他有两种封装都可以啊，所以刚开始学的人就会被这些概念给搞蒙了 啊，所以我看大家已经有点懵了啊，这里啊，没关系啊，反正你记得你现在只是写这一个方法，这个方法就是老师明确告诉你，这个器件就是你想要的东西， 就他，所以你要做事情就把他保存起来，这里保存到你的裤里面来啊，一个人类型，一个风装，或者你也可以只只保留只保存一个风装，就他啊，只保存一个风装， 所以这个概念大家需要慢慢的去消化一下，现在你先会做就可以了啊，先会做一个，然后呢，这个软件类型就对应的就是我们 o r cd 这里面的 pcb 风装，所以会非常拗口，知道没有 o r c d 里面的 pp 风装名字对应的是 pass 里面的原件类型，而不是 pp 风装，明白没有？要记住这一点， 所以这个名字现在不是叫这个名字不对应吗？对不对？所以你保存号，你要改他给他改名字，知道吗？ 要给他改名字，这里，所以你先保存就好了啊，先保存，所以你要先学会做，然后再慢慢去了解他概念啊，现在这个做是什么呢？就是我们怎么样从这个现有的 pp 里面去提起你想要的库， 只要这操作会了就可以了，其他概念就慢慢了解好。保存，那么已经保存好了，所以你现在马上给他改名字嘛，对不对？ 把他名字改成 dc 零零五吧，他原来名字不，不对吗？啊，我这里是因为界面被我的，我的菜单被我改了，所以我在这里找不到啊，所以我要通过另外一个方式去找。你们就直接打击文件酷就可以了啊，因为我的这整个菜单都全部都被我改掉了啊，所以 这一个啊，我进入这里了，你可以忽略一下，因为我在这里才可以找到我的库在这里。嗯，你们就直接文件就可以找到库了。原件类型，这一个原件就是原件类型，你看这是我们刚刚保存的，你现在要做的事情，是吧？给他改名字， 但是这里改不了的嘛，那只能复制，知道吗？我给你复制复制一个叫 dc 零零五，看没就有了。所以我打完表导进来的话，我 dc 零零五的期间就有了吗？ 啊，这其他有，其他就没有了，其他是倒不进来的。好，这是第一种方法，就是从你现有的 pb 里面，参考版里面去提取， 你只要学会这种方法就可以啦。好，第二种方法，我们从其他 网站去下载，就好比刚咱们刚看的这个绿色传人。这里这里，我们下载。什么？下载这个电杆座子已经有了，我们别下载，下载电杆吧哈，二点二微法，然后功力电杆，我们来下载他这个， 所以这几种方法大家都得会，都得学一遍。这里有了，在这里我们单击这个数据手册进入看一下。看吧，这是原理图封装，这批封装你要不要用？要的话就直接单击他 立即使用就进入了啊。立创 ada 的，他的酷在这里啊，酷跑哪里去了？ 我们看一下。下载 在这里，这是他做好的库，你直接下载就好了，你就不用做了啊，然后单机下载，所以说这里还得下载他，我看他要不要把注册，注册的话我不注册，哈哈哈。所以我们在这里啊看一下 保存文件，然后这里有个导出，看到没有，我们导出他导出的话，你看他只能导出 ad 的看，导不了 pass 的。这里他只能导 ad 的， 所以导出去只能是 ad 的封装啊，再把 a， 再把 ad 封装，再倒到配置里面， 对吧，纠结嘛，对吧，就直接导出这里就好了。导出导出 ad 的。 哎呀，登录，我不想登录。嗯，这，这是一种方法啊，倒出来倒在 ad 里面， ad 在转成 pase 里面啊，都 ok 了啊，所以说你要多写一个 ad， 怎么转 pass 啊？这个就大家了解一下就可以了啊，这转其实很好转，转到 ad 里面之后掉入 ad， 然后然后配置直接导入 ad 啊，酷就有了啊，就是省掉了你去做的这个这个方式了。这个啊，这个是有，有时候你不想做功能太多，你就通过这种方式全部下载啊，全部调出来，然后全部转换就可以了啊，这是一种方法。 好，那么第三种方法是什么？就自己做，我们自己去做这样一个封装，所以说了解一下这个封装怎么做，所以我们了解一下这个怎么样去创建我们的批封装。那 首先我们了解他的封装，他有哪些啊？哪些东西，披风乱组成有哪些啊？总共就这些，有汉旁对不对？他的汉旁，还有他的一角标识，还有这个封装的圆点，还有他的本体尺寸， 还有他期限的标号，他的微号，还有他的高度啊，还有一些安装标识，医疗标识等等，就形成了整个封装。但是最重要，对我们来说最重要的就是汉牌 焊盘是最重要的，因为你要焊焊接这个器件，还有你的这个一角的这个标识啊， 啊，这个角的角号的顺序不要搞反了，大家注意一下，做 ic 的话，他的顺序是逆时针的，不是顺时针啊，所以这个要注意， 他是逆时针的，摸软件摸按就逆时针的，你千万别改成顺时针，他那么做出来钱就会会的啊， 所以你看我们要去做这样一个封装的时候啊，怎么样做出来，你要快速知道你这个焊盘的尺寸，这焊比如说现在 ic 的是焊盘尺寸，你要知道它的长宽对不对？还有一个焊盘之间的间隙，你要知道吗？ 汗盘之间，还有连汗盘之间的两排两列之间的这个中心距离，你得知道 啊，然后知道他本体的尺寸大小，你你也知道，然后教他一脚标识就可以了。所以说我们要快速去做出来的话，我们知道这些参数，第一个汉盘尺寸，第二个汉盘与汉盘时间的中心距离叫 p 尺，一个是 盘记或者跨记，就是两粒汉盘之间的中心距离，还有一个适应的本体尺寸，最后再加上我们的一角标识，就可以做出这样一个封装。嗯，好，所以我们了解一下封装哈，我们来打开一下封装 啊，我们来做一个，呃，有这这几个都算是比较难的，我们就我在这里演示一个难的，再演示一下咱们案例的一个风装啊，这个 sop 八吧啊，这个，这个就是 sop 八的风装， 打开了资料之后就这样的一个图纸，看图纸是很重要的，图纸看不了，你的风浪做错了。 所以我们在电子制图来说的话，他是一个三面试图，有正面，有正面就正式图吗？还有底试图，还有测试图，你要看得懂他这个图， 这个算是正式图吗？正面看的一角在这里看没？一角、二角、三角、四角、五角、六角、七角、八角啊，然后这个是侧面看的， 侧面看其实对我来说，其实其实看他的高度而已嘛，期间的高度，然后这一个啊，是他广角的看没？ 这广角凹下来跟板面接触了，这个地方他就是汉旁的尺寸吗？这里， 所以我们从这张图快速找到四个参数，第一个焊盘，焊盘，焊盘就是一个长度，一个宽度，对不对？长度多少这里标了看没？零点一点二七看没， 这里标了一点二七。零点零五。英寸一点二七，宽度是多少啊？看哪里啊？宽度是少看哪里啊？ 上面嘛，这里不是还宽度吗？宽度这里标了零点三一到零点五一，看到没？最小和最大嘛，你就起个整数就好了。零点五吧这里。然后他长度 还可以从这里看，看到没有？这个是小学一年级的知识了哈，他这个焊牌长度啊，是不是等于这里的长度？看到没有？剪去 这里的长度，再减去这里的长度，就他的长度嘛，对不对？这小学的知识，这看不懂我就没，我就没招了哈。最大六点二，看到没有？ 六点二，减去里面的四，那就变成二点二吧，对吧？二点二，那就是左右两边，这，这里是一点一吧，这里也是一点一吧，对不对？一点一，然后这里是四看，加起来就六点二吧。 所以你看他的汉牌的长度是不是一点一嘛？宽度是零点五，对不对？乘以一点一 对吧，这是他汗盘的尺寸，那你要搞清楚哦，你现在找出来尺寸是实物的大小，明白？没有？ 实物的大小，你不能做的跟实物一模一样嘛，你就不好焊接了，所以你要比他裂大一点，要大一点，不然你不好焊的嘛。所以你大一点的话，我们会把这个长度加长一点，比如说我们最后做出来的风装， 你就不能跟他一模一样，你可能会比他略长一点点，看到没有？那你的爱心放下来就可以在他边缘那里加 c 了，对不对？ 所以把它加长一点。那就是对大家来说就说要加多大而已嘛，一般表贴的话我们就加零点三到零点五， 一般我们都按这个来加，所以说你在这里给他加一下这里啊，那我加个零点三的话大概就一点四喽，对不对？所以我这里就变成一点四 啊。那你加零点二可不可以啊？也可以的呀。啊这里啊啊也可以的啊那我就我就零点一点四了啊。然后宽度我就不用加了，因为我侧面又不焊，我这焊他这个长度这里吧。你要加也可以啊，看你了， 你可以大但是不能小啊。大了肯定能焊吗？只有时候一些浪费比较比较浪费吸或者是浪费吸高什么这个但是这个东西都能保到你的焊的上就没问题了。 ok 第二点两个焊盘之间的中心距离是多少？这里有血了， 一点二七对不对？所以这个是一点二七，然后他的跨季。这里跨季是多少啊 啊？跨季跨季你是不是要去算了？别算了，直接用六点二知道吗？直接用六点二，中心的跨季直接用六点二，做出来效果是这样子的， 你的汗盘是这样的哦用这个框框来画汗盘是这样的这个汗盘也是这样子的。看吧，因为你的中心距离啊 我现在不是用六点六点二吗，所以做出来的话你的汗盘刚好是在这里的，所以你 ic 放上去焊接是一点问题都没有了。 这个我这里为什么说快呢？为什么说快呢？最主要是说怎么快怎么来，就是省掉了计算的环节就最快了， 不需要计算就最快了，明白没有？你去加减乘除多累的，所以你只要不用算就最快了。行，那我们就来做这个封装，好，回到 pp 这里面来，我们进入我们的封装界面啊，我先退出这个封装编辑器， 我将退出来哈，然后进入这个封装啊，你们要进入库里面，然后然后在库里面点那个封装，然后点新建。那我这个界面没有哈，我就直接在这里点这个工具。封装编辑器也可以，两种方法都可以 啊。单击这个风浪编辑器，进入这个风浪编辑器的界面啊，那我们把它进入进来， 好，来这里了啊，进入这个界面，这是他的微号，这是他原件类型，对不对？不要删不要删，他放在远点的位置，你可以移开一点点，你的方向盘也是放在这里吧。 啊，来了，我们进入这个逢人界面，打开，打开这个绘图工具栏， 然后我们可以用线脑来键，一般比较规则的我们都是用线脑来键。 ic 大部分都是用线脑来键 啊，意思插座了，一般我们手工建啊，我这里 ic 的话我向导建一遍，然后呢？手工再建一遍啊，你们看一下，那我们根据单击这个向导 来了线导，这个是做双列的啊，旗舰这四分之一扬州了这是这个是极坐标的。那我们这里是做双列的芯片啊，做双列的，然后这个界面是因为那个界面的问题啊，不用管它，我要做的是贴片的 snd， 看拿着高度气垫有多高，你就输入高度了哈，我这里把它切成工字吧，这里高度啊，你去看一下高度是多少。好，我就不看他了。八个角对不对？ 好，原点，所有的贴片器件我们的原点都要设为中心，而不是设管有一，所以原点定在中心方向。你要垂直还是水平啊，这里可以改的。嗯，要垂直还是水平都可以。好，这里我就默认按垂直好了。原点所有贴片器件都设在中心，所以 可以不用改编号是顺逆时针，看到没有，他这也改了。顺时针我最最讨厌就这一点啊，这是坑来的这里啊， 不要乱点啊，一定是逆时针啊，我就不知道搞个顺时针有什么用对不对？这个是一个大坑。好，然后宽度在这里，我们输入零点五，然后广角间距一点四嘛，对吧？好， 然后长度啊，不是，这说错说错了，长度是一点四，然后这是他的广角剑气是一点二七，对吧？好，然后中间没有焊盘嘛，对不对？所以中间是不是焊盘就不需要取消掉？不需要了，没有了。 好，然后他的韩记中心到中心六点二，对不对哇？输入六就好了，因为他是五点八到六 点二，所以我这里就直接输入六就可以了。然后这是他广角啊，一号广角的形状用矩形还是用朵圆形？看没这样，一般衣角呢？我们都是用矩形吗？其他角用朵圆形吗？看没 气温出来，你也可以全部用朵圆形也可以啊。这个啊，一般都是用朵圆形好一点吧， 但是你有时候为了气温一下就一脚会用几型二，其他脚的话还是用多人型。那然后布局边框什么意思啊？就是外面这个框框，这样你可以不用管他，到时删掉就好了，拿单机确定 好了，封装就做好了，然后这个框框你可以把它删掉，这个这个字不及边框你也可以留着，留着就把它缩小一点点，这里 就将来你在检查的时候我们在做布局检查，他有一个气象边框嘛，就指的是这个边框啊，就方便你检查，其实也其实也不需要一看起来很别扭，删掉他 啊，然后呢要加上什么？加一加上你的本体尺寸就适应了，还加上一角标识，本体尺寸是多少？你来看一下这里 是五，对不对？五五，这里写的是五，他的这个整个的一个长度啊，这里是五啊，所以然后这里呢是以他的这个命名，所以这这不用管他了，我们要管的是这一个长度， 就这个长度五五的话我们原来在中心，他坐标就是上面就是二点五，下面就是负的二点五，所以你看下坐标对不对？他二点五四看到没有？ 还多了一点点，肯定没问题吧？这个适应你可以画多一点，但是不能画少，画多了你其他气象不会挨过来吗？对不对？你画少了， 其他气象挨过来，挨的比较近，到时候焊接的时候就打架了吗？啊，所以说这个没问题，不用改了啊，二点五四跟二点五就差不多不改了，然后给他加上一角标识。 一角标识啊，看个人的习惯呢，有人喜欢加加数字一，有人喜欢加圆形，有人喜欢加三角形啊，我呢就喜欢加圆形啊，所以我在这里加圆形。加的时候注意一下，在十一层里面加 十一顶层，然后选择文本，然后选择二 d 线。呃，二 d 线，然后右键。我画一个圆形，在这里画圆形。好画圆形好 画圆形。看吧，我想画一个实心的圆形，现在里面是空心的吧，怎么办呢？想用它改一下他的宽度，把宽度改大一点，他就变成实心了。看吧， 实心的好看一点吗？这里印出来明显一点啊。所以我们通过几种方式来表示他是一角啊，我不要放在这里，放在这里我怕有店主要靠近他挡住了，所以把它移到上面来啊，这里不要挡地方， 所以你看我这里有个方形的，他也代代表一角，有个私印日符也代表一角，然后这里有个切口，这边也是代表一角，对不对？所以你这样还看错的话，那就是瞎子 啊。所以我们要去做设计，就是让生产工人能够一眼能够看到，看得出来我们的这个芯片一角在哪里啊？这个就好了，保存。 你刚刚的名字是叫 s o p 八对不对？所以我们这一届起名叫 s o p 八干吧，但是要注意哦，你现在保存的是 pcb 封装的名字对不对？偶尔 cd 对应的是你的原件类型， 所以你还要建一个人原件类型叫这个名字，但是你放心，你这里保存的时候，他马上会提示你看到没有，我建好了，他马上会提示你要不要创建一个新的原件类型，这个时候就要想要嘛？ 想要，然后呢？出现这个界面什么都不用管，只需要点确定就好了。看来他就会警告警告你。没有分配原理图工装。没关系啊，因为我的原理图是 opp 坏的呀，我不需要分配啊对不对 所以关掉它保存名字这个名字我的研究类型的名字跟 pp 封装名字可以一样我是为了对应 oscd 那边的封装的名字。好确定好了做好了这是第一个封装 保存好了。好那接下来我来手工创建一下我现在把它删掉或者是重新新建一个也可以再重新重新新建一个风格啊新建好了再回到这里来来我照样把它移开一点点啊这里接下来我来手工来画 手工来绘制他的风砖那么我们在这里单机会的工具男还在这里。这是换焊盘叫端点还有一个二滴线对吧。焊盘换一个来这是一角好默认就是一角我要贴片了。一角确定 一脚随便找个地方放着他放远点也行啊放远点也行先放着。嗯放这里你看变成一个正方形要改吗所以右键选择端点选中他右键焊盘站改他的尺寸单位先改一下他改成毫米的 想用它还蛮赞。来改喽然后长方形的宽度零点五长度一点四对吧好搞定然后应用确定好了这是一角 然后二三四跟他不是相距一点二七吗所以我要选用他右键这里有个重复 然后往下面往下放三个距离是一点二七 确定好了一二三四然后右边也要嘛对不对。 右边如果你几个一起想的话啊几个一起想的话往右边就只需要放一个就好了。一个是多少六米啊嘛对六毫米嘛。好确定来喽这是一个大坑哦你看到没有五盘来枪 一二三四五六七八但是变成八七五六八七六五这是错了， 这是很多人刚开始学风装的时候错的最离谱的啊。五角应该是在这里吧。那现在错怎么办。重新改右键，选择端点。想用他右键给他重命名，重新编号，重新编号，他要改成五看看，确定五 再用鼠标去点它六七八 uk 完成看到没？五六七八。好了， 这是最多人错了哈，特别是做 ic 类的，哎，插座了也很多人错了，广角越多越容易错。好，那我还可以这样子不出错。我在这里直接放一个 直接放一个看吧，他就是五，因为我是一起放他就那个，我放一个之后再往上面再放三个， 这里一点二七。 ok， 是不是搞定了？好，画石印，这里要画石印，画石印。我，我的羊点不是爬这来吗。不好放，我现在把它定在中间。怎么放呢？我喜欢这么来定，我喜欢复制一个 在这里。他们之间不是六吗？那他的坐标是不是三 s 轴的坐标对不对？好，那这一个是应该是他中间嘛，对不对？那我把原点定在这里。 so， 回车他们是一点二七，中间是零点六五嘛，所以他的 y 轴是零点六五。 好，选中他。 so， 回车删掉他啊，射回来了。行了，画石印，石印象，我们在石印顶层这里画他的石印框，右键多边形。好，开始画一个框。 好，你也可以整个过来啊。好了，框好了看一下是不是二点五哎，刚好二点五四，这边也是负了二点五哎，可以了可以了，就这样了。加一角标识。我来画个 圈圈啊。画个圈圈一定要画实心哈，不然画人家还以为画个圈圈诅咒他。所以这里画个圆形，在这里编个圈圈，看到没？好啦，外面也给他加一个圈圈啊，加两个圈， 所以说你这里可以加个实心，实心的话就把他的宽度改大一点啊，零点六零点五都可以。这里太大了，你就改成零点五 啊，看到没有？好，里面你可以改掉吧，对吧？删掉他，我也可以直接复制粘贴。看到没有，我放两个了哈。啊？看没或者是里面也不放也行啊。啊，你要放也行，这都无所谓了啊，这里 因为你 ic 一焊上去他也看不到啊。这里好了，那就保存哦，保存跟刚刚是一样的方法了。 sop 干吧，我加个后缀吧。啊，七分开好，然后马上要问你要不要唱下新的演讲类型，要了什么都不用管，直接单击确定提示，也不用管他命名好了，搞定这第一啊，这封了就搞定了。

大家好，这里是防疫教育，我们这一讲的话给大家介绍，您记住学习拍子软件高速 p s p l 的设计的第四十五讲，第四十五讲呢是给大家讲解拍子雷 out 这个组建，对吧？ 进行联通信息安全兼具 dsp 检查和怎么去消除啊？我们之前的话就是将这个 pcb 联通了，对吧？啊？我们是在路特组建里面处理的， 我们那个进行 dic 消除的话是在哪呢？一般会在内奥特里面啊，因为内奥的里面的话处理起来方便啊，这是一，这是一些习惯问题，我们如特组建也可以进行 dic 处理啊，也可以进行 dic 检 和处理，一般会到雷耀的里面啊，切换到雷耀的组件里面去，我们打开的时候可能就是有点慢，然后我们怎么办？还是一样 传个版本，对吧？然后呢就是我我们要进行那个处理，先怎么办？先把这个副桶平面管理器运行点一下，然后呢把这个所有层的桶给它敷上，敷上以后怎么办？就是所有层打开啊， 我们就是去处理，在工具里面点击有这个验证设计，验证设计，大家看一下，我们一般会先有这么多项，对吧？啊？ 我们一般会先，我们一般验证两两个啊，这些一般不验证，一般是验证安全间距和连接性，我们一般会 先处理连接性的这个第二次检查，然后呢就可以看一下我们的设置里面啊，一般这个不需要选啊，一般不连接性不需要选，然后呢我们点开始，对吧？然后呢发现有四个错误，四个错误大家看一下，这里呢在位置这里有， 他会告诉你哪个地方有报错，对吧？他会告诉你经低网络没联通，正五福这个网络联通性没处理好，然后呢？是具体是怎么没处理好？大家看一下是哪个角呢？这边有优三的三十三角啊，这边呢是 你看这个其实有很多啊，有很多其实没啥用，但是呢我们看这个信息，优三的三十三角我们找到。呃，优三应该是这个啊，你看也有这个地方啊，这个地方报错，然后 三十三角大，大家可以看到啊，一般有这种 dic 的这个圈圈在啊，然后呢我们所有层打开， 然后呢我们飘一下，把这个头消一下，然后底下有线吗？没线，没线怎么办？我们选择这个网络，点击这个汉旁，然后，然后，然后呢你就添加过孔，对吧？因为这个旁没有东西，这个旁的话我们可以放上去，是吧？ 先取消一下，一般我们就是先设置一下隔点，还是啊把那个为什么呢？就是因为想把我们那个锅孔放的整齐一点，添加锅孔，对吧？把它添加上去， 然后呢对齐啊，一般像这种大的焊房上面我们会远远的打六个、九个或者四个啊，根据你的这个焊房的尺寸大小去打，对吧？ 看一下，看，现在看到看上去没打一样啊大家，哦一下可以看得到啊，上面有过孔，然后呢这是这个啊，这个报出我们就处理了，给他加了过孔，他就联通了，为什么联通呢？因为我们第二层是一个地层，是一个地平面，对吧？所以他联通了， 然后呢我们看这个错啊，这个错，这有一堆啊，然后呢你可以看这一条啊，这也有一堆，然后去看填充边框这些，这些，这些，对吧？ 应该就是有一些广角是没联通的，没联通对吧？ 是哪个呢？我们看一下这里应该是联通的啊，就是就按你说有可能是这啊，我们看一下第三层，是我们切换一下第三层，敷一下， 看下第一层， 看一下这里提示报错。这提示报错是为什么？按理说第三层是联通的，因为他是一个平面啊，我们来看一下还有哪，这里也提示了啊，这也提示了，这按理说已经导通了，那就靠我们有的时候是这样的，这个软件， 有的时候你看上去这联通了，但是呢他还是报错了，怎么办？我们去撸他里面重新给他拉一下， 这个没关系，就是说我们怎么样重新拉呢？就是把这一节有可能他是假联通。什么是假联通呢？就是说你看上去是联通的，但是实际上是没有联通的，对吧？那我们重新给他拉一下，点上去，对吧？ 重新连过来，看一下情况， 我们把那个隔点开一下，太大了，现在是十的隔点，对吧？然后呢？就是比较大，然后呢不利于拉线啊， 然后去脸上啊，脸上以后我们再切换到料子里面去查看一下，查看一下联通的一个情况，是否已经联通了， 这可以修一下，我们再去看一下， 可以这样，就是 先把这个删了，我修修好一点，对吧？不太好看，因为那个是个直角， 你们可以这样。就是啊，里面不能连啊，里面的话太近了，因为连的话容易短路。 我也可以敷个桶啊，算了，连连连线算了，因为这太细了，敷个桶也不好。然后我们再去看一下，再去看一眼， 再去看一眼，他是否连通了，对吧？然后呢检查开点一下，开始还是没连， 奇怪不啊？奇怪，那有可能是这个脚没连上，我们要回去啊， 这边删了，他没连上。那我把这边删了，对吧？他有可能是这边没连上啊，再去试一下啊，就是说我们有的时候软件就这样，对吧？你没有 办法，对吧？然后呢我们再看啊，帮你说联通的啊，再去看一下，就是这个拍子，软件有有一些 bug 啊，有一些 bug， 他就是这样，有的时候 就是莫名其妙的啊，报这种错啊，还是有，到底是哪没联通呢？能把这一点上？ 这里加根线啊，加根线领上去看一下啊， 应该所有地方都要打过孔啊， 重新来吧，这再再上一下，再连啊， 我想 直接连上啊，这么联通。 然后呢，我们再去试一下， 我们可以服，同意可以不服，去医院行一下，还是有，对吧？到底哪个地方没连上？现在要报这里面连上，对吧？看一下，这里肯定连上了。 c r 啊，这里没有过孔啊，这里没有打孔。对，我们在这里进行上出啊，这里添加过孔啊，因为这里没孔， 选择网络。然后呢在这里添加几个过孔啊？添加过孔的时候设置十的格点，放的整齐一点，对吧？ 放的距离呢？保持一定距离啊，然后呢我们右击随行的点击他，然后呢把他拉伸一下啊，应该这样就连通了。我们再去试一下， 因为这边这边是电源厂商的地方。然后呢连到这边呢？没有打孔，所以呢他报了这个开路 再回去看一下，就是说我们一般软件啊，软件他报错不是无缘无故的，肯定是有问题他才会报错，大家看一下啊，现在就没有了， 好，这个联通系没有了，然后我们检查这个安全间距，安全间距是检查什么东西呢？就是检查我们这里大家设计的规则，这个地方的 是否满足要求，对吧？这些这些只就是说检查这些距离是否满足要求，然后呢检查安全安全间距的时候，我们可以在这设置一下。设置什么东西呢？你检查哪些对象啊？哪哪些对象要检查线框要不要检查，对吧？一般要检查，然后呢这 啊布局到边框这些要不要检查？统一网络啊？要不要检查，对吧？我这里就检查这个先框，然后呢检查他的时候要把这个复同管理器复上，然后呢检查这一项的时候我们要注意一个内容，就是要把所有厂打开啊， 这个操作很重要，要把所有层打开，然后呢点一下这个 啊，点一下这个 就是把所有的内容显示到我的界面内啊，然后呢你自己去开始检查的，这里有又有报错，对吧？这个是哪个地方报错呢？是因为我们在这打打了这个 这个钻孔到钻孔的安全距离错误，我们看一下啊， 对吧？钻孔是不是我们打两个孔在这第四层去啊？第四层去 啊，看一下，这里有可能是打两个孔啊，打碟的啊？确实是，然后呢存一下，然后呢我们再去验证一下，然后呢在工具里面再去运行一下。这个 设计啊，还是一样把所有都显示，然后呢我们可以先把之前遗留的这个嘛，这个报错的提示啊去掉，点击这个清除，然后呢点这个开始 啊，好，现在呢就是没有安全间距错误了，就是说我们所有的设计都是满足我们设置的这个规则内容啊，设置的这个规则，然后呢我们都是满足的啊，满足以后就证明我们 这个板子上那个不会存在开短路的问题啊，不会存在开短路的问题，他的那个联通情况是没有问题的啊，这个呢就是我们去 去处理这个 d r c 的啊，去检查 d r c 的操作啊，我们一般就是用使用拍子软件，就是这么去检查 d r c 的， 然后我们这些 drc 报错啊， drc 就是这些报错的内容，一般就是去看那个报错提示啊，去找到对应的 对应的提示的位置，他是有一个圈圈啊，有个提示点，有个报错点啊，这个圈圈大家要注意啊，就是说我们之前是有一个那个黄色圈圈啊，这黄色圈圈是 有的人是没显示的，为什么呢？因为他的颜色没没点开，大家在这个显示颜色里面把这个错误这一栏， 对吧？勾上一定，然后呢把这个颜色显示出来，一般我们会显示成什么颜色呢？黄色一般都变成黄色啊， 这样就一眼一眼就能看得出来，哪里有问题啊？这个是这个，然后呢我们来回顾一下啊，回顾一下就是我们要做 d r c， 对吧？ d r c 我们只要做两种， d r c 两种对吧？一个是联通性，一个是的安全间距，对吧？去那个检查，然后呢第二个我们去检查的时候他会报错，对吧？报错的话我们可以根据报错提示啊，大家一定要去看报错提示， 因为我们我们有的人就是他不会看啊，他不去看那个报仇提示，是不是不会啊？其实那个字都是中文字多， 大家都认识，然后呢对应的就是某个器件的某个广角没联通，对吧？或者某个某个器件的某个广角某个网络距离太近了，大家看那个提示，然后根据提示去找， 根据提示和他那个错误的一个圈圈的位置去找啊，去排除这些错误，足够的排除就好了啊，这个一定就是要有耐心去处理 啊，然后呢第三点啊，第三点呢就是我们检查那个间距错误的时候，就是那个就是我们看一下， 就是我们检查这个错误的时候啊，验证这个安全间距的时候啊，一定要注意什么呢？一定要注意把所有层打开啊， 安全间距错误，打开所有层，对吧？然后呢怎么办呢？打开所有层，然后呢把所有的元素显示到我们的那个显示界面以内啊？所有元素 我们那个安全间距他只会检测啊，比如说我这个，我这个设计啊，假如说我这个设计，他比如说我这样啊，我这么放，那他就会只会检测啊， 他只会检测这个区域的内容啊，他只会检测到我看到的内容，他在我这个区域啊，看不到的内容呢，他是检测不到的，所以呢我们去处理的时候一定要把这个所有层打开，然后呢 把这个所有元素都显示在我们要检测的界面内啊，是这样的。好，这个是我们这一讲需要了解的内容，如果大家对本讲的内容有疑问的话，去进入到我们的 那个技术群啊，怎么样去记，怎么样去技术群呢？大家扫码加我们助教小姐姐的微信，然后呢让他拉你到相应的技术群，好吧？好，我们本讲内容就到这，谢谢大家，再见。

哈喽，大家好，这里是反义教育，我是阿丽堂，这一讲来分享一个操作，叫怎么用我们这个派斯撩头软件来绘制这种异形的版框啊，就是不是这种常规键的这种形状， 那在我们不会用这个奥特克的呢，就是像我们这种嗯绘制软件啊，嗯，这种图形绘制软件不会用的情况下呢，那我们怎么来利用这个软件，我们这个设计软件来进行这个版框的一个绘制， 其实更多的情况下是用像 ok 的这种软件来绘制好版框之后啊，一个结构图绘制好了之后呢，再导入到我们的 pcp 当中来，但是呢我们这里呢来讲解这个在 pcp 软件当中怎么来绘制这个异形板框。 呃，这里打开了一个新建的一个 bgb 页面啊，我们绘制什么形状呢？我这里暂时呃也没有找到一个图形，那我们就绘制异形的话，就绘制一个爱心吧，这个形状应该大家都知道吧， 或是一个爱心啊，然后呢先把我们的单位呢，这边是密哦，我们改为毫米的一个单位， 改为毫米之后，我们要绘制一个爱心，爱心就是这样子的，对吧，这样子点个爱心，那我们先要绘制一个圆啊，那我把这个格电呢稍微更改大一点，更改五或者是十啊， 各点更改大一点，更改之后，然后我们再点击这个绘图工具栏当中呢，点击这个二地线啊， 点击二线右键是圆形，那我们先把这个圆画出来先啊，然后呢随意选择右键他的特性当中啊，我们这个圆的半径是多少，所以说我们这个圆呢，我们可以做 做五的一个半径啊，五的半径的话，他就是十的一个这个直径啊，直径的一个圆，然后应用一下，好像很小啊，那我们就放大一点吧，用十的一个半径，然后应用一下，这是十的一个半径啊， 那我们怎么来进行这个呃，爱心的一个绘制呢？看一下啊，我们点击这个二的线，然后右键呢，我们这里要给他画一个多边形出来啊，多边形，然后右键不会对象 呢，我们要勾选上，让我们用任意角度吧，我们先用斜角，先用斜角啊，从这里可以看到啊，我们放在这里用捕获的话，他会自动捕获在原的这个中心啊，或者是正中心的这里捕获，我们点击然后划过来， 然后在这里呢我们给他用任意角度，然后现在格点不是是五的一个格点吗？中心是一半啊，我们先用五的格点试一下， 这里呢给他切换为斜胶，然后把这个多边形呢给他绘制上啊，绘制完成之后我们右键随意选择呢，在这里啊，我们圆形这里不是有一个啊，一个半圆弧的这种形状吗？然后选中这个圆形之后呢， 右键给他拉一下弧啊，选择这个边给他拉一下弧，然后格点的话要改小一点啊，更改为零吧，零好像也不行。二的一个格点看一下， 拉到这个位置，然后这一边同样的给他拉一下弧，同样的啊，跟左边要对称。 现在可以发现呢，我们这个圆形啊，去掉的话，我们这个爱心的形状已经出来了。 为什么要画一个圆形？就是为了让我们这个线啊，去找一个基准，找一个点啊，看我们这个圆形删掉之后，然后可以看到我们爱心的板框就已经绘制完成，然后如果发现这边的 的话太直的话呢，我们随意选择这里啊，可以稍微的给他拉一点点火拉一点点，现在格点太大啊， 先这样子也可以，这样也行啊，如果你觉得不行的话，我们把格点更改小一点哦，然后在这里给他稍微的来一点和 稍微来一点弧啊，稍微有点弧度就好了，左右两边对称一点啊， 这边好像多了一点点，返回一下要对称其实可以不用拉，这种直的话，其实要看啊，这样两边呢对称一下，这个就是我们圆形拉，就是 做这个利用圆形来画一个爱心绑框的一个方法啊，我觉得不用拉好看一点，我就不拉了吧，这是可以拉的啊，这就是我们一个爱心，然后这个点的话呢，其实啊，如果你觉得还需要下来点的话， 那你在绘制这里的时候呢，我们可以把这个点啊，用任意方式去画这边的时候，可以把这个点位呢再稍微下来一点， 都是可以的啊，就是说我们用怎样利用这个撩的软件来进行异性版框的一个绘制，其他的异性版框呢？ 方法都是一样的啊，我们就是方法都是一样，就是有一些你可以利用先画一个圆形，然后来固定我们这个线的一个位置之后，然后再进行一些拉弧啊啊，这样的一个操作，这都是可以的， 需要自己去尝试啊，具体要做什么形状要根据你们的那个要求了，我这里呢只做一个一心版，换了一个演示方法是一样的，然后呢，希望你们能够举一反三的运用到自己的设计当中去， 然后因为我是利用的多边形啊，我在绘制的时候右键是用的多边形，然后我们直接选中这个形状呢，右键在特印当中可以更改为满框啊，这样可以直接更改为满框， 那我们这个版框呢，就已经出来了，调好尾面看一下啊，有一百的个点，如果你觉得你的这个形状啊，如果说是小了的话，那我们选择这个版框呢，右键在侧形当中，比例因子这里可以更改大一点啊， 但是具体的话啊，这样太大了，具体要多大的时候，具体的一个尺寸啊，就是你在画圆的时候可以给他啊算出来，因为我们那时候是用的圆。是用的十的一个半径吗？ 具体在那里呢，可以去定一下尺寸，如果想改大一点的话，在这里可以看能不能改啊，板框特型啊，先改为二的线， 然后应用一下，再在这里来更改一下二，你这样就可以成比例的去进行一个放大啊，刚刚没有发现变大了之前是这样子的啊， 学生落后右键特性呢，我们的是二离线的时候才能变板框的时候变不了，在这里称比例音质，比如说要变大一点，输入二，他就会成比例 的呢，把这个形状啊变大了，就是我们这个板框呢就变大了。这个呢就是手动绘制异形板框的一个方法啊，其实也挺简单的。嗯，这个呢，这一角视频呢，主要的内容就是这一个， 那如果你也是使用 plus 软件啊，我们可以这个 qq 群呢，是拍子软件，叫做群七五二九三二八四五，可以进群的，跟大家一起交流沟通。但如果你是 qq， 使用的不是很多，使用微信更多的话呢，可以 添加这个微信，幺八幺六三七九幺幺七四呢，加的时候呢，备注一下，想进入啊，那个微信的技术交流群就可以了，那我们这一讲的视频呢，就讲到这里，谢谢大家。

啊，接下来我们讲一下 pass lute 的应用，那么我用撩头打开之后呢，我们怎么要切入到 pass lute 呢？这里有一个图标布线，英文就 lutter， 他就可以从撩特直接切换到配色鲁特。好，我们单击他，如果有杀毒软件弹出来问你允不允许，你要勾想允许啊，你如果不允许的话，以后你每次都倒不过去了。 好，打过来之后呢，他会自动会打开另外一个软件，就是 pass 路了啊，你看没，弹出来了，就这一个软件好 pass 路了。 这里呢是一个交互布线器，也是一个自动布线器。 好，我们首先呢来学习一下基本的一个应用， 这上面都是菜单了哈，菜单到时候你点一下就知道了。这些啊，这个是上眼条件好。走线，我们来学习一下走线， 走线的操作也是跟我们在撩头一样的，选中胃部的线和广角，选中他之后呢，快捷键不一样，他是 f 三，你右键可以看得到看没？ f 三撩的是 f 二吗？对吧？ f 三走线看到没走，这个也是一样， f 三走线走， 然后注意哦哈，这个也走哈，走啊，这个也是同一个网络了，你也可以先按 f 三， 按了之后他就进入总项命令，接下来你就走你了，就不用一次一次按了，按一次就好了，看到没有， 好，再继续接过来，看到没？这里还继续接好，接过来，这里也是一样，接过来好。他， 假如刚刚有个同学，他不是把不同网络的线搭在一起吗？撸着他不让你搭，看，没有，他不是同一网络吧，你看他会，他不让你凉了看没，他会绕开他看， 所以你不会出现短路的，这里他会绕开他这里。好，然后他要往上走，看没这里好。那像我这块板的话，我就直接走过来，然后在这里打孔。打孔还是一样，按 f 四，单击一下，鼠标左键在这个方向定一下，我要准备把孔打在这里，然后按 f 四，好，换成打孔，接上来，看到没有？ 接上来，把它接上看吧。好，那我再走这一根线，你看我要走线，看到没？ 他不会短路了，这里看没他有根线挡住他吗？他不会短路你就走你的啊？看没走过来， 在这里打孔， f 四，然后接过来看没好，搞定。好，那我们再看看，我再走这两根线啊，我把这个层切一下， 我再走他，他们走这里，我要从这里过他们，他也是可以从这里过了吗？对不对？好，然后再打孔， f 四，再打孔，好，接过去，我在这里停止啊。好好，那走这一根，再走这一根的时候，你会发现他们空间不够了，他们，他不让我走，对不对？ 他不让你走嘛你，你用料子的时候他就可以随便走嘛，走出来就短路了嘛，至于不让你走啊？空间不够了下面，那怎么办呢？我们可以打开推挤功能， 把推理功能打开，我们来推他，你看你不让我走，对不对？我让软件推你啊，把你往左推。怎么打开这推理功能呢？我们进入我们的这个设置里面 啊，这设置单击这个图标，这里有个想象，或者单击工具，这里有个想象，或者按下 ctrl 加回车，进入这个想象， 在这个布线里面把这个拉线器打开，启动拉线器，然后实时推进，然后平滑走线。要不要啊？啊？我们三暂时不用了，我只需要你帮我推进就可以了。这里帮我推一下线啊，实时推线好，确定好我再走这根线啊。 f 三走线看到没有， 过不来对不对？好，我就让他走看没有点下鼠标走向推。你推你看没，他会推他对不对。 不管我怎么推，我这里的是不是都不会短路嘛，对不对。他现跟现实这样建议。我们不是设了六米了吗。刚刚规则，所以他还是会满足六米。好，你看过来了，然后在这里再打孔？ 不是，然后再过来，看到没有再接到这来，假如你要接，他接不了，哎。从这里也可以倒过来，从这里可以接，然后他自动会捕获到中间看到没有自动捕获到中心。你撸的撩的是不是不会捕捉到中心嘛。你知道哪就是哪。他这里会自动捕捉到中心，看到没 好，接过来。好，假如你要继续再走，这里也是一样继续走好看没继续推他看没？继续推啊。这里还可以继续推孔，也可以推到他看到没有。好，这里好，再打孔。 f 四继续过来好。 好吧，要接上去接不上在这里打孔， f 四往上走搞定。所以走出来的线不会有任何的 ps 错误。然后你这些线不是歪歪斜斜吗？那你就要推一下，把它推直了这些线 对吧。啊，想用它按住 c 的加 as 这个快捷键是不是跟撩的一样。也是一样，是拉伸看到没有，拉伸看到没？一起推，这个也是一样。一起推啊，把它推直一点。这边也是一样啊， 我们的走线尽量都要走直线啊，不要那么多拐弯的地方啊。这里也是一样啊，你也可以顺着家 s 推他啊，顺着家 s 推他， 所以走出来像就不用像撩他一样，只要去验证设立设立间隙嘛，对吧？他一定是满足间隙，这个就放自动走线。好，那接下来再来看一下这里， 我们继续看这里走向，我还是一样二 f 三，然后让他走向走顶层嘛，对不对？好看没？过来这里， 然后右键注意看这里有个完成，看到没？双击左键完成， 所以他也是一样。双击双击，双击是不是跟撩头的快捷键也是一样，对吧？他也是双击就自动完成了。这里也是一样啊，所以很多时候走线你就轻松一点了，在这里双击就可以了。好，这种就半自动走线，其实很简单，拉线、打孔，推挤， 拉线打孔推挤这几个操作啊，只不过是他的拉线快捷键是 f 三，撩的是 f 二，推起也是一样的。是的，是 s， 然后只是说你要把这个推挤的功能打开，推向器要打开好，这个是半自动。 那全自动了就简单了，直接整版就可以自动连线了，或者是整版连线，或者是网络连线啊，按哪个工具呢？ 右键选择网络，选中他右键，这里呢有一个布线就自动布线的意思，我现在想用这个网络单击这个布线，他就是把这个网络自动走线走好了，看到没，他竖着直不自动，把我走到顶层了。 好，选择网络右键布线，看没是不是也帮我连好了 啊。这种是半自动的，全自动的话你就直接打开，打开什么呢？打开布线工具，这里单机启动自动布线快捷键 f 九，整板的线就不玩了， 几秒钟就全部完了，然后再去修改它， 然后呢？你看他竖的方向不是自动帮我们走成底层吗？对不对？这个是我们在设置这个层的时候已经设置好的，我回到撩特，我通过这个图标又切回来，撩特里面切回来这里， 这个里有个层定义，你看我这里顶层他的方向是水平的，底层他的方向是垂直的，一个水平一个垂直，自动走向也会按照我们这种方式来去进行。 嗯，所以说自动了，我不建议大家这样去用啊，现在用撸特了什么？第一个学习一下基本的布线操作，学习一下大自动走线， 哎，露腿很简单，你看几秒钟就把这个板聊完了，所以大家就说 要学会一下这个软件的一些功能，因为接下来我们很多的密度板，你不可能用自动布线完成的，哎，你都需要去熟练的去掌握好 这个工具，所以说这是大家接下来这一个板的一个任务，就是把这个板练习练习好啊，把这个软件基本操作拉上来操作，打孔的操作练的很熟啊，所以说你有一周的时间去练，其实可以练的很熟练的。哎，这个东西是消化时间去练的 好，练好了之后我们再学习其他的一些啊，插分线啊啊，罐头啊，话筒皮啊啊，就就会很简单，就接下来你只要看到视频，哎，你跟着操作一下，其实你都会的。 所以说墙面的话，我们就先把一些基本操作，大家先练手啊，练手之后我们再去学那些难一点的案例， 哎，我们就不用去把很多时间耗在这个基础操作上面去了啊，而是去学这些模块怎么设计啊？这些把哪些设计要点和重点啊？所以前面的话，大家先把这个软件的操作，软件的基础啊，先把它练起来。
