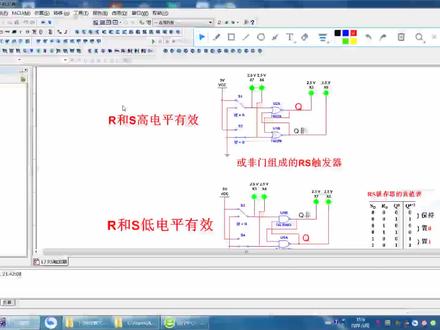

哈喽，大家好，这里是 ac 创客，今天我们来讲由货飞门构成的基础二 s 处发器， 他的结构也很简单，是由两个货飞门交叉连接所构成的，每个货飞门的一个输出端连接到另一个货飞门的输入端。 霍菲门二 s 触发器的两个输入端是二和 s， 分别对应着 q 和 q， 菲和昨天与菲门的二 s 触发器相比，他头上没有了横杠，在这里代表的是高电瓶有效。什么意思呢？我们可以回想一下霍菲门的性质，他是有一出零，全零出一，也就是在电路当中， 只有当高电瓶到来时，他才会输出低电瓶，从而使触发器动作。但是只有一个低电瓶到来时，不会使触发器动作。这句话是我们分析这个电路的重点，一定 记下来。接下来我们还是通过仿真电路来分析一下他具有什么功能以及是什么原理。 现在我们已经打开了仿真电路图，下面的是他的针织表现，在我们开始仿真， 此时我们的 r 为低电位，不会使触发器动作， s 为高电位，二号和飞门输出低电位，二号小灯熄灭，同时低电位的信号留到一号和飞门的输入端，一号和飞门全零初一，一号小灯点亮，使一号小灯 q 起到了至一的功能。 现在我们将 s 拨到低电位，一个低电位无法使触发器动作起到了一个保持的作用，我们可以发现一号小灯没有变化。 那我们将二拨到高电位会怎么样呢？可以发现一号小灯熄灭，二号小灯点亮， 这是因为二输出高电瓶，一号和飞门输出低电瓶，一号小灯熄灭，同时低电瓶的信号留到二号和飞门的输入端， 二号和飞门全零，初一，二号小灯点亮，从而使一号小灯 q 起到了至零的功能。 现在将二拨到低电位，同样可以发现使电路继续保持两个小灯没有变化。对于货飞门构成的基础二 s 触发器来说，不能同时输入高电瓶，因为这样他的两个输出将都会为零， 不符合二 s 触发器工作时的状态互补的关系，也就是当 q 为零时， q 飞就要为一， q 飞为零时， q 就要为一。 在使用过程中是不允许两个信号相同这种情况发生的。最后总结一下，这个和飞门基础二 s 触发器 和与飞门基础 rs 触发器一样，同样具有至零、至一和保持三个功能，保持也就是它的记忆功能。 好了，这个视频就先讲这么多了，下期为大家介绍同步 is 触发器，大家有什么没听懂的可以在评论区留言， 谢谢大家观看，我们下期再见！

呃，大家好，本节课咱们给给大家讲解一下 rs 触发器它的一个动作机理及它的一个组态仿真。咱们今天利用的是那个浙大中控 e c s 七百组态软件，给大家进行一个讲解，然后咱们先打开咱们 e c s 七百它这个组态管理软件， 这是咱们 e c s 七百他这个文件夹，咱们双击他里头有三个图标，正常安装好这个 e c s 七百，他有三个这个图标，一个是监控启动软件，一个是系统结构化组态软件，还有一个组态管理软件，咱们今天利用的就是组态管理软件，咱们双击 确定确定咱们新建一个用户程序，咱们点这个二号空零号 号控制欲，二号控制账这个用户程序，咱们右键点新键，咱们在这给大家那个名称是 rs 触发器 动作肌理及阻态实力， 然后描述咱们给它启程这个啊用成这个描述，然后咱们用的是功能块图，当然大家也可以利用这个 t 型图进一个编程 e c s 七百，它内部有两种编程语言，功能块图和 t 型图，然后点确定， 这样咱们就新建了一个程序段，咱们双击这样就进入咱们这个逻辑组态的一个编辑界面啊， 右边是一个功能块库，大家可以通过这个如果没有显示这个功能块库的话，大家可以利用这个这个图标就可以打开这个功能块库，咱们先给他关闭，先给他加一个题目，今天咱们给大家讲解的是 r s 和 s r 触发器动作肌理及阻态实力仿真， 然后咱们给它放大一点 右键属性，咱们标题弄成一个红颜色，把这个字体稍微放大一点，放大成二号，确定 这是咱们的一个题目，咱们打开咱们的那个功能块库，咱们先把这个 r s 触发器和 s r 触发器它这个动作基理先给大家讲解一下，咱们在右边咱们选择那个逻辑运算功能块， 在这咱们找到这个 r s 触发器和 s r 触发器。 咱们首先先给大家讲解一下 r c 触发器和 s r 触发器， 他这个动作积累包括他这个区别。 首先它整体都有 r 端输入端有 r 端一个输入和 s 端 啊两个输入输出端，咱们以 q 端为为例，接下来咱们给他说一下他这个动作机里，当 r 端输入为零， s 端输入为一的时候，它的输出是这个 s 端这个一起作用， s 是让输出 set 为一，它的出输出是一个一，当 r 端为一， s 端为零的时候，它的输出是 r 端这个一起作用， 让输出 reset 复位成一个零。当二者如果同为一的情况下，这个时候咱们要区分 你这个二次出发记到底是智慧优先还是复位优先。当二者输入同为一的情况下，他那个他的一个指令，二者的一个指令产生了一个矛盾和分歧，这个时候咱们要区分以谁为优先。 如果是 r s 触发器的话，它是复位优先，也就是 r 端这个一起一个主导的一个作用，它的输出是一个零。 当如果是 s 二触发器，也就是置位优先，它的输出是 s 端的一个一起主导作用，它让输出置位成一个一。 当二者输入同为零的情况下，这个时候它会体现了 r s 触发器它这个记忆的一个特性，它会保持上一个状态， 它的输出有可能是零，如果上一个状态输出是零，那它就是零，如果上一个状态是一，那它就是一。所以说有两种情况有可能是零，有可能是一，这就是 r s 触发器和 s r 触发器它的一个区别， 二者置位优先和复位优先，也就是在这个二那个输入端同为一的情况下，这个时候他那个输出有区别，其他情况是一样的。接下来咱们根据一个控制实力给大家讲解一下 rs 触发器他这个 应用，比如说咱们在这给他设置一个控制要求， 当风机、电机电流大雨，比如说桑柏昂，咱们让在尚未机画面 显示电流大报警，同时咱们将这个报警啊设置成一个非瞌睡报警， 所以这个非瞌睡报警就是啥意思呢？他这个报了警以后，最终如果那个电流正常了以后，需要咱们操作员按下手动复位按钮， 这个报警咱们称之为非瞌睡报警。根据这个控制要求，咱们给他进行个逻辑组态，咱们把这个字体稍微放大点，弄成蓝颜色，弄成小四，确定 在这咱们首先先数据引用，然后在这里头涉及到一个高线的一个算法块大于算法块，咱们在右边功能块库当中咱们选择模拟量处理功能块，在内部咱们选择 高线算法块，高线报警功能块，确定它的输出，咱们直接连一个 r s 触发器，比如说咱们利用那个复位优先 rs 触发器，然后他的那个需要咱们操作那个运操作人员按下这个手动复位按钮，咱们在复位端加一个操作员的一个报警复位按钮，然后他的输出端直接连到咱们的一个电流大报警输出， 这就是他整体的一个结构。接下来咱们把这个逻辑啊进行一个连线，首先风机电机电流连到咱们的一个输入端， 然后他这个高限值咱们直接连到他的一个制位端，让他进行一个报警，那个操作员的一个报警复位按钮连到咱们的一个复位端， 然后他的输出咱们连到直接连到电流大报警，接下来咱们把这个位号给他添加一下， 这个是一个风机电机电流，咱们双击，咱们在这魔入量当中咱们选择风机电机电流之前尾号新建，咱们之前给大家讲过了啊， 大家如果不懂的话可以翻看一下往期视频这块咱们那个自定义开光量啊，新建一个中间变量，咱们双击，咱们在这选择自定义开光量，在这咱们选择操作员的一个报警复位按钮确定， 然后高限值，咱们在内部进行对他进行一个设置，咱们比如说设置成一个人家要求的这个动作值三百啊，在基本参数当中，在操作参数他默认的是一百，咱们给他设置成一个三百， 然后置黄纸，咱们就按默认的二啊进行一个那个设置，置黄纸代表啥？什么意思呢？就是当这个电机电流大于三百啊，他这个高线算法块会输出一个，输出一个一，当咱们这个电流值 电流值低于，不是立马低于三百，他就会输出一个零，而是低于高限值减去这个质黄值， 也就是当这个电流值低于二百九十八安培的时候，他这个输出才会由一变回零，这就是治黄值，类似于死去的一个概念。确定， 然后这块输出咱们直接连到咱们的一个电流大报警。当然如果大家需要连锁的话， 咱们可以那个外部连锁的话，咱们可以呃新建一个 do 点，如果单纯的在上位机画面进行报警的话，咱们这个点也可以新建成一个自定义开光量中间变量， 咱们双击咱们在这，咱们给他假设有外部连锁，咱们在这选择 do 开出量，选择风机电机电流大报警。确定 这是他整体的一个逻辑框架，大家可以把这些位号可以给他那个增加一个描述，这个是风机电机电流， 然后这块是操作员的一个报警复位按钮， 这个按钮咱们可以添加到咱们的流程图画面当中， 然后这块是电流大报警， 风机电机电流大报警输出， 这就是它整体的一个框架。接下来咱们那个在国电之声当中呃软件当中，咱们把这个逻辑搭建出来，然后给大家那个做一下这个 r c 触发器，它的一个仿真逻辑。 嗯，这是咱们那个国 支撑这个软件，咱们双击咱们点五号控制帐，五号控这个软件可以模拟控制帐的一个运行，所以说咱们可以做仿真，像咱们浙大中控 gx 三百， ecs 七百，他如果仿真的话还需要加密勾， 所以说咱们结合这两个软件同时给大家进行一个讲解， job star 是咱们的一个工程师账，工程管理器是咱们的一个主态管理软件。 然后咱们首先先尾号新建，咱们点五号控制帐， 然后点这个点记录，比如说咱们新建一个点，新建一个风机电机电流 e l 零零幺零，确定它是模拟亮点，它这个是风机电机电流， 然后咱们这个实际的那个通道信息，咱们就不给大家那个，不给大家那个添加了，咱们主要是利用这个给大家做一个仿真啊，然后直接点新建， 然后接下来咱们给大家新建一个那个电流大报警，电流大 d l d， 然后它属于是一个开光亮点，然后 d p 开光点，然后这块是风机电流大报警， 然后新建，然后接下来咱们那个新建一个扫码图，或者咱们直接在原有的这个扫码图上，咱们直接那个进行一个逻辑的一个新建， 比如说咱们再找上一页吧，找上一页， 嗯，随便找一页吧，九千三百页 啊。他这实际上有了一个，咱们之前已经做了一个逻辑了，咱们直接就利用之前的那个逻辑，咱们给大家进行一个那个呃，逻辑仿真吧，哈， 咱们比如说打开咱们这个过程画面，打开咱们那个相应的这个逻辑，比如说九千九百页， 大家注意看这个逻辑，就是咱们那个 r c 触发器，他这个他这个仿真逻辑，他咱们看内部的高限值，他设的是三 三百，是不是？然后咱们通过强制的方式，大家注意看，咱们首先 rc 触发机，它这个优先类型是零，它默认的是复位优先， 优先类型是复位优先，咱们等会啊，先以复位优先给大家进行一个讲解，咱们先把这个风机电流给大家强制一下， 他内部的高限值设的是那个三百，咱们比如说停止扫描，给他强制置位，比如说给他设置成一个三百一或者三百零几都可以，只要大于三百他就会输出。大家注意看他的报警点人工制入 啊。像这个国电智商这个软件的话，他发一的时候，发一的时候是 是一个红颜色，发零的时候是一个白颜色，现在输出一个电流大报警输出，假设现在电流正常，以后电流正常了，比如说正常值是两百六，咱们给它恢复成两百六点人工智入， 虽然电流恢复到三百值动作值以下，但是它这个报警信号依然存在，这就是所谓的一个非瞌睡报警，需要咱们操作员按下手动复位按钮，比如说按下咱们手动复位按钮，按下输一个 pk 一命令， 在这咱们选择命令，选择 p、 k、 e 命令，然后咱们点发送，大家注意看它的输出，也就是 s 端为零， r 端为 一的时候，它的输出是一个零啊，这就是让它输出变为零。 接下来咱们考第四种情啊，第三种情况，当二者输入同为一的情况下，以复位优先为例，他这个输出应该是什么？是不是？如果是复位优先的话，咱们刚才给大家理论讲解是，当二者输入同为一的情况下，他的输出是一个零， 咱们把这个高限值让他进行一个动作，假设现在值进行一个报警，变成比如说三百零五点人工制入， 咱们把这个 pk 值时间变长一点， 假设是一个十秒钟，大家可以看的那个清楚一点。 修改应用， 咱们给他发一个 pk 一，大家注意看 点发送， 大家注意看。当二者如果是复位优先 r c 触发记的话，当二者输入同为一的情况下，它的输出是一个零，接下来咱们把 r c 触发记它的特性给它修改一下，修改成置位优先，咱们双击优先类型，把它改成一 点修改应用，接下来咱们再给他发一个 pk 一命令，当二者输入同为一的情况下，大家注意看他这个输出到底是什么 情况。发一个 pk 一命令， 如咱们改成 s r 触发器，也就是置位优先的话，当二者输入同为一的情况下，它的输出是一个一，这就是置位优先和复位优先它的一个区别。 本节课咱们就讲到这里，大家那个可以关注咱们的这个抖音小号 h i d 四 s 私信到咱们这儿。

哈喽，大家好，这里是 ac 创客，今天我们来讲同步二 s 触发器，大家看到这个图或许会有些许的熟悉，他和我们之前讲过的基础二 s 触发器长得非常像，只不过在前面又增加了两个与飞门。 他有三个输入端，分别是 s 至一端，二至零端，还有 cp 时钟输入端，两个输出同样还是 q 和 q 飞，那么他的逻辑关系相比基础二 s 触发器有什么区别呢？ 我们可以从他的 cp 时钟输入端入手，宇飞门我们知道他是有零初一全一初零， 所以我们的 cp 端只要在为零的情况下，前集的两个宇飞门输出都会为一， 后方输出就会起到一个保持的状态，只有当 cp 端输入为一的情况下， s 和二的数据才会有效。我们现在对比一下他们两个的真知表，可以发现一个奇怪的现象，所有的数据好像都反过来了。 基础 is 触发器在两个输入都唯一的情况下，他的功能是保持， 而同步 is 触发器，当两个输入都为零的情况下，他的功能是保持，其他的数据也都是相反的， 这是为什么呢？答案还要从前面的宇飞门入手。当 cp 端输入为一时， s 和二两个输入端输入为一，输出就会为零，输入为零，输出就会为一起到了一个飞门的功能，所以 最后的输出也是相反的。最后我们总结一下他们两个的区别， cp 输入端起到了一个开关的作用，就好比一把锁，而他后面的输出相比基础二 s 触发器起到了一个翻转的作用。 最后用八个字来概括，前方加锁，后方翻转，这就是他们两个的根本区别，很通俗，但是很易懂。接下来我们还是通过仿真电路图来看一下他工作时的波形变化。 现在已经打开了同步二 s 触发器的仿真电路图，我在他的三个输入端放置了三个信号源， 同时用试播器观察输入输出的波形变化。现在我们开始仿真，我们可以看到黄色小灯和红色小灯在交替闪烁，但是可以非常明显 来看出黄色小灯点亮的时间要比红色小灯长。我们打开试播器就可以看到此时电路中的波形变化，下面的红线是此时黄色小灯的波形图， 点击这个开关可以将波形切换到红色小灯。看着这个界面的波形分析电路会非常的麻烦，所以我提前将波形提取了出来， 现在看起来就非常清晰明了了。我们知道只有当 cp 信号为一时，两个输入端的信号才会有效， 所以我们要为波形划分区域， 就像现在这样，在 cp 信号低电瓶到来时起保持作用，我们不用 对他气氛。当第一个 cp 信号到来时，二为高电瓶， s 为低电瓶，所以此时的输出 q 也为低电瓶， q 非为高电瓶。 cp 时钟信号为低电瓶时，保持刚才的输出状态不变，接着 cp 信号又变为了高电瓶， 此时 r 为低电瓶， s 为高电瓶，所以最后的输出 q 为高电瓶， q， c 为低电瓶。 后面的波形按照这个分析方法，分析完之后就是我们如图所示的波形了。好了，今天的内容就到这里吧，时间有点长，感谢大家耐心的看完了， 如果有什么没听懂的，大家可以在评论区留言，谢谢大家观看，我们下期再见！

好，给大家讲一下同步二 s 触发器，若多个触发器同步动作已取得系统的协调，什么意思呢？ 这个触发器呢，他还是以 rs 触发器为模板，后面呢，又跟了一组触发器的一个控制电路，他是什么意思呢？你看这里有一个 cp， 这个是时钟啊，加一个时钟信号的这个意思啊，比如说我们前面这部分呢，还是一个处罚器啊， 这个叫一步至零端，一步至一端，这个叫同步时钟脉冲。他是一个怎么工作的呢？他的逻辑功能，当 cp 等于一的时候，你看 他等于一的时候，一与任何数都不变。但是当他等于零的时候呢，零与任何数都是零，就是当他等于零的时候，你 rs 你无论输入什么我都不干活了，对不对？ 因为一与零等于零，假设 cp 是零的话啊，零与零还是零，你无论输什么他都是零，一个零就把你全部消灭掉了。 所以呢，此时这个 cp 呢，也是可以看出，等他是一的时候，你这边二 s 的处发器的正常功能才会有，如果你是零的话，他功能是不会有的。所以此时呢， cp 的这个东西就可以作为一个同步的二 s 处发器的一个使用脉冲。 那当 cb 等于十，这三这四被打开接收信号 啊，这三这四可以打开他这个接受信号。当 cp 是零的时候呢，这三这四被封锁，他这个封锁的意思指的是，当他是零啊，零与任何数都等于零呢，那你这三个这四是不是都没有意义，没有存在的意了？处发系的状态不受输入信号的 输入信号的影响，就他的触发器已经不受 r 和 s 的控制了，被封锁住了，那触发器的状态保持原状态不变。 同步 is 处发器与基本 is 处发器的主要区别，同步 is 处发器的状态的变化与时钟脉冲是同步的。这时候呢，你可以看一下他的这个是逻辑图啊， 当 cp 是零，哎，你这边无论你是什么，他都是保持状，当只有当他是一的时候，哎，其他的才和这个处罚器的正常的是状态是一样的。 那他有什么优点呢？当他是一的期间呢？接受旗号，当他是一的期间， rs 仍为直接控制 q 和 q 飞。 那根据我们这样的一个结果呢，我们来看一下这个时钟图啊，其中呢，这是 r， 这是 s， 这 q， 这 q 非。只有当 cp 是一的时候，你的这个触发器才会工作。 当他是零的时候，当他是零的时候，你 r 飞起来和 s 降下来，你说这个 q 会有影响吗？他不会有影响，他还是原 是原来的不变。为什么？因为我们这个 cp 等于零的时候，已经把他的那个输入和输出端给封锁掉了， 只有当他打开的时候，他打开的时候， r 是高电瓶， s 是低电瓶，这时候呢，他才受 r 和 s 的控制。所以说你看他的跳变的这个瞬间是和谁同步的？是和这个 cp 是同步的 啊，这就是完成他的波形图的绘制。我们下节课呢，再介绍一下其他类型的一些处罚器。

今天聊聊使用 i s 触发器做按键开关硬件消抖的应用。 i s 触发器是最基本的触发器，在前面的视频中已经详细讲过， i s 触发器是过程持续电路的基本部件，比如 t 触发器、 j k 触发器、 d 触发器都包含有 i s 触发器， 还能组成更复杂的例如计存器等部件。 is 触发器很有用，但大多数是集成在 ic 里，作为基本部件使用，我们很少单独看到它。今天我们就讲讲独立的 is 触发器在电路里的应用。 在按键开关硬件消抖的电路中，常常用到 rs 触发器。什么是按键开关抖动？我们来看张图。假设按键按下状态是低电瓶，按键释放后是高电瓶，那按一下按钮的理想状态是这样，按下 按钮时低电瓶，松开按钮时高电瓶。但实际情况并没有这么理想。由于机械开关特性以及我们手指按压力的波动，按键会在按下或释放的一瞬间产生抖动，抖动持续的时间通常不超过十毫秒，我们甚至觉察不到。 由于按键抖动，实际波形是这样，有人说抖动好像也不会造成什么影响，也没看见家里的照明开关要做什么消抖。的确，很多开关抖动不会造成影响，比如照明加热。 但这种抖动不做处理，放到数字控制电路中，那可能就是一场灾难。举一个身边的例子，我旁边的这个日风枪有两个温度调节键，按一次跳一摄氏度。假设 这里的按键没有做消抖处理，按键抖动一次就相当于一个脉冲信号。如果把图中这个抖动波形转换为等效的数字信号，如图这样一个高电饼波峰就相当于一个脉冲， 如果电路下降严出发，那按图中的抖动情况，按一次按键会连续变化四摄氏度，而实际的抖动情况可能会更严重，这样温度调节会变得难以控制。再比如手机的音量调节键也是同样道理，类似的例子实在太多，就不多说了。 按键抖动波形在数字电路中等效于这样的波形，那怎样消除开关抖动的影响呢？通常有两种方法，一种是软件消抖，一种是硬件消抖。软件消抖就是用软件代码搞定。比如单片机检测按 键状态，假设按键按下时是低电频，第一次检测到低电频，单片机先不确定是按下按钮，而是设定一个延迟时间，比如十毫秒后，如果检测还是低电频，单片机才确认是按下按钮，这样就大概率跳过了按键抖动区域。 但这个方法也有缺点，它占用 cpu 资源，需要频繁的检测按钮电瓶状态。还有就是如果延迟时间设置不合适，也会造成按键不灵敏现象。 软件消抖在后面的单片机视频中会讲解，今天我们的重点是用 is 触发器做硬件消抖来看实验，这是用两个预飞门做的 is 触发器消抖电路 原理一会会详细讲解。我们先看看实验现象，用一个发光二极管模拟一下抖动现象，发光二极管的负极串联一个限流电阻接地 发光二极管的正极接一条黑色杜邦线，电源的正极连一根橙色杜邦线。把这两条线的插头假设为开关的两个触点，手动模拟一下按键抖动，会看到 led 灯在闪烁，这就相当于没做消抖电路的开关， 而这边用 r s 触发器做了硬件消抖的。做消抖的开关会特殊一点，类似于图中这样， 至少需要三个触点，一个触点接 d， 也就是接电源负极，一个触点接 i s 触发器的 r 输入，另一个触点接 i s 触发器的 s 输入。 我们也用三条线来模拟一下，黑色线接地作为运动触点，橙色线接 rs 触发器的 r 输入，蓝色线接 rs 触发器的 s 输入，模拟一下开关动作， 当黑色线触点接触到橙色线触点后， led 灯亮起，这时不管黑色线触点和橙色线触点如何抖动， led 灯点亮状态丝毫不受影响。 当黑色线触点接触到蓝色线触点后， led 灯关闭，这时无论黑色线触点与蓝色线触点如何抖动， led 灯关闭状态也丝毫不受影响。这样就用 rs 触发器实现了硬件消抖。看完实验现象，我们再来讲下原理， 为什么这个电路能够做到按键消抖？先看一下电路逻辑图，电路中的 r s 触发器是由两个预飞门组成，即特征表。如图，特征表的推导过程在前期的视频中已经讲过了，今天我们就直接使用 它就可以了。 r s 触发器的输入 r 和 s 分别通过一个 e k 的电阻接到五伏电源正极。触发器的输出 q 上串一个发光二极管和一个 e k 的限流电阻作为负载， 通过发光二极管的亮暗观察 q 输出的高低。电瓶状态。 当接 d 的，也就是接电源负极的这个开关触点与连接 s 的触点相连时，由于 s 直接对 d 短路，所以 s 处于低电瓶状态零， 而 r 是通过电阻连接到正极五伏上，处于高电平移。对照特征表， r 等于一 s 等于零， q 输出零，此时 q 处于低电瓶状态发光，二极管不亮。 当接 d 的这个触点与接 s 的触点脱离，并且处于悬空状态时，这时 s 不对， d 短路了。 s 与正极相连，处于高电瓶状态。一 r 也与正极相连，处于高电瓶状态。一 对照特征表 r 等于一 s 等于一 q 保持上一个状态，也就是保持原状态不变， q 还是等于零发光，二极管仍然处于关闭不亮的状态。这时不管这两个触点之间如何等 抖动，一个是制零，一个是保持原来状态，他们不管怎么切换， q 始终保持零不变，这样这两个触点之间的抖动现象就消除了。 当接地的这个触点与连接 r 的触点相接触时，这时 r 对 d 短路， r 处于低电瓶状态，零， s 连接着正极，高电频处于高电频状态。一 对照特征表， r 等于零， s 等于一 q 输出，一 q 反转为高电瓶状态，发光，二极管点亮。 当接地的这个触点与 r 这个触点脱离并悬空时， r 又回到高电瓶状态， 一 s 也处于高电瓶状态。一对照特征表， r 等于一 s 等于一 q 保持原状态不变， q 仍然是高电瓶一发光，二极管仍然处于点亮状态。这时不管这两个触点之间如何抖动，一个是字一，一个是保持原状态，他们之间不管怎么切换， q 始终保持一不变，这样这两个触点之间的抖动现象也消除了，通过 i s 触发器至一至零和保持功能，就实现了按键开关的消抖。 这是实验电路图，这是型号为 s n 七四 l s 零零 n 的预备门 i c， 它 集成了四个预备门，我们使用其中的两个组成， i s 触发器， i c 的一角是触发器 r， 输入 i c 的五角是触发器 s 输入 i c 的三角是出发期 q 输出， q 输出上连接了一个发光二极管， i c 的七角接电源负极也作为公共地。 i c 的十四角接电源正极电源使用五伏十六电。 我们再来看一下实际电路，这是预飞门 ic， 两个一点 ok 的电阻分别接到 rs 触发器的 r 和 s 输入，两个电阻的另外一端接电源正极 输出 q 上接了一个发光二极管。橙色这条线是阿输入，蓝色 侧这条线是 s 输入，这是接地的黑色线。实验再演示一遍，黑色线接 s 是关闭，抖动不影响， 黑色线接 r 是开启抖动也不影响。把这个电路稍稍修改一下，就能得到。电子设备常用的一种开关方式， 用两个普通按键开关实现一个按键控制开另一个按键控制关的功能，而且这两个按键同样是消抖的。接一个继电器，加深一下印象， 下面的按键控制关，上面的按键控制开 按键的抖动，对当前状态没有影响。 好，今天的实验就到这里了，谢谢观看，喜欢点赞加关注！

rs 触发器我们可以暂时把它理解为一个存储单元，可以存储一味的一或者零。基本的 is 触发器可以用两个预飞门，或者用两个或飞门实现，这里用两个或飞门组成一个基本的 is 触发器。先对 is 触发器建立一个感性的认识， 后面再详细分析他。实验电路已经连接好了，使用一个型号为 sn 七四 ls 零二 n 的货费门 ic， 这个 ic 集成了四个货费门，我们使用其中的两个来组成 is 触发器。按照 is 触发器的组成结构图连接电路， 电路很简单，这个连接方式比较有特点的是输出结果反馈回输入端，出发器的输出端 q 和 q 飞分别接了一个发光二极管来显示高低。电瓶通电，看看出发器电路跟之前组合逻辑 电路有什么不同之处。电路中橙色线对应的 is 触发器的 r 输入，灰色线对应的是 is 触发器的 s 输入， r 是英文 reset 的意思， s 是 set 的意思。 实际电路中 r 和 s 是完全对称的，并没有本质区别，所以暂时把 r 和 s 忘了吧，理解为两个输入端就可以了。 上面的这个发光二极管对应的是 q 输出，下面的这个发光二极管对应的是 q 飞输出。发光二极管闪烁是因为输入端开路的原因。 q 和 q 飞也是对称的，没有本质区别，只是我们把 q 当做输出来记录，这里的 q 和 q 飞表示相互相反， 也就是如果一个是高电瓶，另一个就是低电瓶，一亮一灭。但这并不是电路正 真实情况，只是希望电路这么运行，下面就按增值表的方式来进行实验。当 r 等于零， s 等于一时，也就是橙色线接低电瓶，灰色线接高电瓶时， q 对应的 led 灯点亮， q 等于一， q 非等于零。 当 r 等于一， s 等于零时，也就是橙色线接高电瓶，灰色线接低电瓶时， q 对应的 led 灯不亮， q 等于零， q 非等于一。 当 r 等于零， s 等于零时，也就是橙色线接地电瓶，灰色线也接地电瓶时， 这时两个 led 灯状态没有发生改变，还是 q 等于零， q 非等于一，这是不是唯一结果呢？如果把灰色线接下高电瓶，再接回 低电瓶，会惊奇发现， led 灯状态跟第一次啊和 s 都接低电瓶的情况不一样了。这次是 q 等于一， q 非等于零。相同的输入，不同的输出。结果 多实验几次会发现，当 r 和 s 都接低电瓶时，电路会保持前一个状态。也就是如果 rs 接低电瓶前， q 是高电瓶，那么 rs 接低电瓶后， q 保持高电瓶维持上一个状态。 如果 r s 接低电瓶前， q 是低电瓶，那么 r s 接低电瓶后， q 保持低电瓶，同样维持上一个状态。所以当 r 等于零， s 等于零时， q 等于上一个状态。利用这个现象，我们是不是就可以指定电路存储一 还是零？如果需要存储一，只要先设置啊等于零， s 等于一，然后啊，保持不变就可以了。不管 s 怎么变化， q 对应的发光二极管始终都是亮的， q 始终保持一输出。 如果需要存储零，只要先设置 r 等于一， s 等于零，然后 s 保持不变就行了。不管 r 怎么变化， q 对应的发光二极管始终不亮， q 始终输出零， 还剩最后一种情况，当啊等于一 s 等于一时，也就是橙色线和灰色线都接高电瓶时，两个发光二极管都不亮， 这就违背了 q 和 q 非的假设。而且这种情况在跳变到数据保持状态，也就是啊，等于一 s 等于一，跳变到啊等于零， s 等于零时， q 输出状态不确定，可能是高电瓶，也可能是低电瓶，这样 就不符合电路存储确定数据的要求。所以 r 等于 e， s 等于 e， 在这个货费门组成的触发器中是被禁止的实验现象。看完了再来补充点理论知识。 在前几期视频中，我们讲的都是单个门电路或者组合逻辑电路，输出结果是由当前输入结果决定输入状态确定了输出结果，也就是唯一的可以用增值表来表示。虽然组合逻辑电路能够很好的处理像加减等这样的操作， 但现实环境中并不是所有的出路都是同时发生事件，往往需要分步走，分段执行。为了实现一种有效而且灵活的操作训练，需要构建一种能够存储各操作过程信息的电路， 我们称这种电路为持续电路。持续电路的输出状态不仅取决于当前输入信号，还与电路原来的状态有关。因此 持续电路必须含有具有记忆功能的存储器件，触发器就具有记忆功能，是持续电路的基本单元。触发器按逻辑功能不同，可以分为 rs 触发器、 t 触发器、解开触发器、 d 触发器等。今天我们就重点讲一下最基本的 is 触发器 触发器学名双稳态、多斜正当器。所谓双稳态，就是能保持两种状态，一或零 触发器是一种可以存储电路状态的电子元件。在前面的实验中我们已经验证过了。触发器广泛应用于计数器、运算器、存储器等电子部件， 比如一台电脑、一部手机中都包含无数的触发器。最简单的触发器是由两个或飞门或者两个玉飞门组成的 is 触发器。前面的实验就是由两个或飞门组成的 is 触发器。复杂一些的触发器 有带时钟段和数据段的，我们以后再讲出发器。跟前几期视频中讲的门电路最大的不同就是在门电路的基础上加入了反馈，这样出发器就实现了存储数据的功能。比较一下出发器特征表和门电路增值表， 不难发现，普通门电路在输入状态确定的情况下，输出的结果是唯一的，而触发器输出结果在某些条件下是不唯一的，这就为触发器存储数据提供了可能。下面我们就用之前学习过的门电路知识分析一下今天的实验。 这是实验的电路示意图，是由两个或飞门组成的 is 触发器。当 i 等于零， s 等于一时， 根据霍菲门增值表，有一个输入等于一输出就等于零， n 二输出零， 然后反馈到 n 一输入端也是零，零和零输出一，一反馈到 n 二输入端，一和一输出零，所以 q 输出一，这是一个确定的结果。 当 r 等于一， s 等于零时，根据获菲门增值表，有一个输入等于一，输出就等于零，零反馈给 n 二输入端， 零和零输出一，一再反馈给 n 一输入端，一和一输出零， q 输出确定的值零。当 r 等于零， s 等于零。 假设之前 q 输出的是零，零反馈给 n， 二输入端也是零，零和零输出一，一在反馈给 n 一输入端，零和一输出零， 状态和原来一样，这样电路就没有动力改变，继续维持原来状态。这个结论在前面的实验中已经验证了，谁能不那么好理解。假设之前 q 输出的是一， 一反馈给 n 二输入端也是一，一和零输出零， 零在反馈给 n 一输入端也是等于零，零和零输出一电路保持不变，很稳定，电路没有改变的动力， q 也会保持上一个状态不变。结论是，当 r 等于零， s 等于零时， q 保持上一个状态不变。 当 r 等于一， s 等于一时。根据霍霍英文增值表，有一个输入项等于一输出就等于零， q、 c 也是等于零，零反馈给 n 一输入端也是零，零反馈给 n， 二输入端也是零，一和零输出零， 零和一也是输出零，因此这在电路上也是一个稳定状态。 q 输出零，但 rs 触发电路两个输出端 q 和 q 飞输出要求是反向的，而零和零是相同，这不符合电路的要求，所以这个状态是被静止的。另外还会造成一个问题， 当 r 等于一， s 等于一，跳变到 r 等于零， s 等于零时，这样两个后背门输入都等于零，零和零输出一， q 和 q、 c 都向一转变。 虽然电路是对称的，但实际情况是，总会有一方先打到一，谁先打到一就很难确定。如果 n 一先输出一，一会立即反馈到 n 二的输入端，使 q 保持在低电频。如果 q 非先到达一一就会立即反馈到 n 一的输入端，使 q 输出保持低电频。 n 一和 n 二此刻是竞争关系，无法确定 q 的状态，所以在 r 等于一， s 等于一跳变到 r 等于零， s 等于零时， q 的值不确定，会出现不稳定状态， 这在存储电路中是一定要避免的。下面用特征表对 r s 触发器做个总结，第一行我们可以认为是一个之一的操作， set 一， 第二行可以认为是一个智零的操作，或者 reset 零。第三行保持上一个状态，可以把它看作是存储的操作。 第四行提醒我们，这种状态尽量避免使用 r s 触发器很简单，如果想让 q 保持一，先置移，然后 r 保持零不变就可以了。如果想让 q 保持零，先置零，然后 s 保持不变就可以了。 在有些触发器结构图中， r 和 s 的位置是相反的，这种情况把表中一二行的零和一 位置调换一下就可以了，不需要死记硬背，记住这四个状态就行了。如果 i 式出发器是由两个预备门组成，那么 i 式出发器特征表会有所不同 啊，等于一， s 等于一是保持上一个状态啊，等于零， s 等于零是不稳状态，有兴趣的朋友可以实验验证一下。今天的视频就到这里，下期接着讲。视频比较长，也不知道大家有没耐心看到，最后麻烦大家反馈一下，谢谢大家观看，喜欢点赞加关注！

我们一起来了解一下这个处发器组合联逻辑电路里呢，它是不含原气件，无反馈输出，原来状态也是无关的。但是我们这个处发器呢，它能存储一位二禁止数码的一个基本的单元的一个电路，这就是处发器啊， 这个触发器呢，几乎就是开启了我们这个呃传统的磨电和数电的一个先河啊，因为他有什么功能了，他有记忆功能了， 也就是说我们的从今天开始介绍的这个触发器，它是一个具有记忆功能的一个元气键， 他有两个稳定工作的状态，分别用零和一来表示。那在适当的信号的作用下呢？这两种稳定状态呢，是相互 互转换的，输入信号消失后呢，能将获得的新状态保持下来， 只要你这个东西不断电，我这个存进来的数就一直还存在，所以我们这个几乎也就是我们现在的内存啊，还有我们的固态硬盘啊等等这些带存储的东西的一个祖先就是这个处罚器。 当然我们那个，比如说磁带，那个磁盘呢？他不是，他是通过物理的方式，包括固态硬盘，现在的固态硬盘他也是通过物理的方式进行把它存储下来的。 那我们这个处发器呢，是一个通过电的形式把它存储下来的。那处发器呢？外部逻辑功能和处发方式， 我们看一下 rs 触发器一看，哎，这个东西好像也没什么神奇的，它不就是两个与非门吗？一个与非门和一个与非门，这个就叫 rs 触发器。 那这个触发器他有一个什么样的一个状态呢？他有两个输入端，分别是 rd 和 sd， 然后呢叔叔端呢，是一个 q 和一个 q 飞， 那这个 q 和 q 飞呢？是两个互补状态， 然后有两个稳定状态，一个是 q 等于零，一个是 q 非等于一，即触发器的零状态。还有一个呢，是 q 等于一， q 非等于零，是处发器的一状态，有两条线进行反馈， 那 q 的输出呢？他还反过来送给这个 r d 的输入，这个 q 飞的输出呢，反过来又送给 s d 的输入，你看这个就是输出，他还带反馈啊，这个东西就比较悬了啊，你也不知道他输出是什么样的状态。 那所以呢，他的工作原理是这样的，当 r s 啊，当 r d 非等于零， s d 等于一十啊，一个是零， 一个是一的时候，你看他怎么样走的啊？他零穿过这个零与任何数是不是都等于零啊？好，然后那飞完了是不是等于一啊？ 好，飞完了是一，那一呢？一通过这个线划反过来送给他。一与一等于一，飞完了是零，零，哎， 他是一，他是零，所以此时呢， q 等于零， q 非等于一，触发器被至零啊，这叫至零。 好，我们看呢， r d 为直接复位端， r d 为直接复位端，那 r 为什么是 r 呢？ reset 是不是复位的意思啊？哎，这个没办法，因因为是人家老外发明的，不是咱中国人发明的。 当 rd 非等于一， sd 非等于零时， 这时候呢，把它写到这里，零与任何数都等于零，飞完了是一，一又穿过这来到这，一与一等于一，一飞完了是零，所以呢， q 飞是零， q 是什么？ 零与任何数都用零非完了是一，他是零，他是一，所以这时候呢， q 等于一， q 非等于零，触发器被制一，此时呢？处发器被制 一。刚刚那个叫至零啊，现在叫至一啊。 sd 为直接至尾端啊，至尾端就是我们说的 set s e t set， 那这个是副尾端 reset， 这个是至尾端。 set 上面划横线表示低电瓶有效。你看，当 s 横线 等于零的时候，他才就是低电瓶有效，他等于零呢，说明他被置位了，那 ld 等于零的时候，说明他被复位了，所以他叫置位端和副位端啊。我们这个 s 叫 set 啊，叫置位端。 r 是 reset 是复位段， 那还有吗？还有其他两个。如果都等于零的时候呢？都等于一的时候，那说处发器的原状态为零 啊，如果他原状态为零，他分情况啊。当两个都是一，那原状态是零。零翻过来，零与任何数都等于零。零飞完了是一，一过来一与任何数都等于一，一飞完了，是零。 哎，好，此时呢，触发器保持原状态零不变啊，两个。如果 rd 是一， sd 也是一，两个都是一的时候，触发器保持原状态不变，那 若触发器原状态为一，如果原状态为一啊，就是输出 q 等于一，翻过来，一与一等于一，飞完了是零。零穿过这条 斜线来到这边，零与一等于零，飞完了，是一，对吧？飞完了是一，那触发器保持原状态一不变， 那这时候呢，我们就发现一个问题，就是无论他原状态是零，还是他原状态是一，只要 sd 等于一， rd 等于一的两个都等于的时候，那他就是保持原状态不变了。 好，所以呢，通过这个呢，我们又得到一个结论，就是当两个都是一的时候，原状态表示保持不变，无论原状态是零还是一，他都不会变， 他是不是就有记忆功能了？那么当 rd 和 sd 都等于零的时候， 都等于零，都想说的算的时候，哎，这怎么办？两个都是零，零，然后零于任何数都等于零，零飞完了，是一，一打个交叉，哎， 打个交叉回来啊，他要打个交叉回来，两个都是一，那怎么办呢？ q 也等于一， q 非也等于一， 那怎么可以啊？我们看一个是 q， 一个是 q 非，要的就是一个是零，一个是零的反状态吗？一个是一，一个是零，这样才可以，那这时候我们就不定还有不允许， 就是我们讲的叫非法状态。所以呢，我们最终总经过这个实验，我们总结了一个逻辑功能图， 其中呢，这种状态呢，是属于至零，因为负位端 reset 这个端是低电瓶的时候，低电瓶有效吗？他是低电瓶，我们叫至零，那 set set 啊，至未端低电瓶有效，他是零的时候，那就叫至一， 所以他所谓的至零就是让 q 等于零， q 非呢？是 q 的反状态一，那这个至位至一呢？至一就是 set， set 呢？就是 q 是一，是不是至一嘛？就是是，他是一，那么 q 非对应的就是零，就是至位和负位 这么两种状态。那么还有一种呢，叫保持状态，保持就是原来是什么还是什么，两个都是一的，属于属于保持状态。那么如果是零的时候呢？两 都是零的时候，那属于说啊，不定是一个非法状态，我们叫他非法状态。呃，所以他的真实表是这样的，有质零，有质疑，还有保持，还有一个不定就是他的非法状态啊，还有个非法状态， 这是他的逻辑功能和他的真知表，那他的逻辑最后呢，就把这样的一个电路啊， 两个与飞门组合成的这样的一个组合逻辑功能的一个电路啊，输出带反馈的给他合在一起做成了一个触发器，我们叫他叫做 rs 触发器， 触发器在外加信号作用下，状态发生的转换称为翻转，外加信号称为触发脉冲。 rdsd 加上的 啊，飞号表示副脉冲处罚，即低电瓶有效，不加负号的飞号的表示正脉冲及高电瓶有效啊，就是这个二 s， 他有的是高电瓶有效，有的是低电瓶有效，这是他的逻辑符号啊。那又认识了一个叫二 s 处罚器， 那么优点呢，就是它的电路简单，构成各种高性能的触发器 的基础啊，它是构成各种高性能触发器的基础。那么这句话告诉我们，后面还会接触各种高性能的触发器。缺点呢是触发器的状态受输入信号的直接控制， 比如说当 rd 等于零， sd 等于零的时候，这时候呢，他的输出状态是不确定的，是非法的，这种属于 呃，未知的一个状态，那就会出现这个整个编码出现错误。 呃，触发器的一个基本的特点呢，是触发器有两个互补的输出端，你注意 q 和 q 分，他总是互补的，他是一，他就是零，他是零，他就是一，这叫两个互补的输出端。触发器具有一状态和零状态的两个稳态， 这两个稳态一个叫志玲，一个叫之一，一个叫 reset， 一个叫嗯， set 就是至零和之一啊，就是复位和 reset， 嗯，复位就是 reset， set 就是智位。 那触发器呢？具有触发翻转的功能，他可以翻转。触发器呢，还有聚记忆功能，比如说你上一个，你把他置位了，然后你又把他 两个变成一了，那这时候呢，只要他不断电，他能记住你曾经发生过什么，这一点是很重要的，虽然他只能记忆，一味二经之说。那如果是八个触发器，那是不是就能记住八个二经之说？ 如果有十六个，三十二个，六十四个处罚器呢？他就能记住六十四位。那我们想想，我们前面讲过这个加法器，他有加法功能，他还有处发器，他还有记忆功能，又能做加法，又能有记忆。 那你说他是不是就可以做一些计算呢？而且我们还可以做进位计算，还有做显示，还有输入，我们通过模拟开关的按键做输入，通过这个 数码管做显示，又能加，又能减，又能编码，又能一码。那你想想，我们这个计算器的雏形是不是就出来了？最起码我做一个加法是可以的，那后面我们可以再去做减法，再去做乘法，当然也可以去做除法。 那么当 rd 和 sd 都等于是呢，处发器的状态由前一时刻的信号所决定，因此处发器呢，可以保存一位二禁止数，这就很高级了啊， 如这个图所示，这个是 r d 触发器 rs 触发器的一个波形图啊，这个波形图呢？下面这个就是 q， 你看两个都是一的时候保持啊，一个是一，一个是零，因为低电频取消吗？谁是零呢？就 set， set 马上就变高了嘛？ set 走到走到这以后 set 它变零呢？ rsdrd 呢？变成一的时候，你看 rdrd 是不是 reset， 他 d 电瓶有效的时候，他 reset 的时候，哎，他就下来了，然后走到这呢时候 他下来了，哎，又赛他啊，是不是？ s 这个又赛他，赛他他就上来，上来以后两个都是一了，赛他保持，然后呢？其中二瑞赛他又只低了，哎，他又下来， 然后他变高，他变低啊，又塞他啊，他又上去了，所以就这样啊，所以呢， r 和 s 就能控制这个 q， 其中两个都是一的时候保持不变， 谁是零，那谁就说的算。谁是零，谁就说的算。 r 是零，那就是复位，复位就变低，你看所有的 r 变低的时候， q 是不是全都是 d， 那所有 s 是 d 的时候是不？ q 全是高，你看这里低他对应的他，这他对应的 那两个都是一的时候，你看他是高，他是高的时候，他是保持原状态不变，这个就是 rs 处罚器的一个特点。那 q 飞呢？ q 飞总是跟 q 是相反的，这是关于这个 r s 处罚器的一个小例子。
