ug2506底壁铣教程

底皮洗他非常的灵活，编程效率很高，如果每天三十张图纸不用他的话，可能还真有点难办，我是成功下面直接实操这个产品，我们要快速的经过他的底面和侧面，怎么样做呢？我们打开新疆的底皮洗，选择他的底面， 好让我们发现他的侧面并没有添加一道精加工道路。我们打开切下参数，然后在他的侧面零点二的位置增加一道。 好，这个时候我们发现他的侧面就会增加一刀进压工当中，比如说他是一个钢料，我需要增加两刀，怎么样做呢？这里改为二 好，他的侧面就会有存在两刀啊，其他位置也是一样的。底壁其他非常的好用，他还能加工 开放区域和封闭区域，针对不同的高度进行加工，比如说他这两个区域啊，我们打开它， 这是一个开放区域，他是一个封闭区域，高度是不一样的好，他也是同样有效啊，非常的高效。 dbc 的第二大功能就是螺旋内槽和外侧壁，我们先把底面把它取消 好，增加侧壁，选择镶嵌，这里有三个重要的参数，第一个改为轮廓，第二个是按深度倾斜，第三个布局百分之五十， 它的厚度是十个毫米，比如说我们每当螺旋切下深度零点八，然后这里有个重要参数，切下参数，刀具延展量百分之一百。好， 我们深层倒入看看，效果 好，接下来我们侧壁螺旋，以它为例，我们先复制粘贴一个， 然后摆成弓箭，直接框选，然后 shift 取下上面一个面。好，我们在生成当中 就这么个效果啊。 d、 b、 c 的第三大功能就是最大轮廓和局部光面，我们先演示最大轮廓，先选择这个面，这里有个重要的参数，好，将我们的最大轮廓把它打开， 好深层倒入，就这么个效果啊。好，我们再把它取消，看一下我们的一个局部光面，比如说我再增加一个面， 然后再生成道路看一下。好，这就是我们的局部观面，我们还可以单道路控制，我们把它改为单向，这里选择大多数改为一刀再生成道路。 那有朋友肯定说，那我这里的话，我想把它连起来，怎么样做呢？好，这里的话我们可以将它这里有个重连距离，比如说改成一千一万都可以啊。在生产当中，在主页橱窗制录课程已恢复上架。

都说佣金高冷的 dbc 功能强大，那么他到底强大在哪里呢？我们来看这个零件，我们这个零件的所有道路呢都是用 dbc 做出来的， 包括飞面加工外形，还有开粗腰草倒角和斜背肌加工，也就是说你只要学会底壁洗一个道路，像这样一件呢你就可以用底壁洗，从头到尾给他做出来。大家好，我是周悟，我一直在用心的分享社会知识，刷到朋友，麻烦给个小爱心鼓励一下，非常感谢。 好，我们来看一下啊。首先这个零件我们一先分面，然后我们创业工序，我们选择底部型点确定， 那我们选择一把六三的飞刀，然后直接切去里面， 然后再整理部件 消消模式，这里我们选择反复，然后这里倒入， 我们用一刀毛坯这里我们的厚度，然后将底面延至空间轮廓，然后点击设计道路，然后分面，道路呢就做好了，然后我们再复粘贴， 我们来加工外洗，然后我们选择一把十二的洗刀切换模式，我们用轮廓， 然后布局，这里最大布局我们改成百分之五十，然后闭门不破洞，我们给他二十， 然后刀具延展掉，我们给他板子板插在这里，我们用按深度清洗， 然后我们指定一下 b 结合体， 我们点击确定，每到 gi 深度我们选择两毫米，我们点实验高度，然后我们改一下金色刀， 我们加工外形的刀呢就做好了，然后我们再复制粘贴， 然后我们再来加工这个台阶，我们来挖槽台阶，开出 切换模式，我们选择跟随周边 呀， 底面磨皮厚度，我们这里是十毫米硬磨皮厚度，我们改成零，然后布局，我们改成百分之七十五，然后指定切去底面， 然后导出原则呢，我们改成百分之五十，然后我们点击摄像道路，好，我们道路来做出来了，但是我们这里要优化一下道路方向，这里我们改成香奈儿，然后到青根，我们给他打勾， 然后切区空间范围，我们这里改成 b， 我们点一下道路，我们加工台阶开错的道路呢也做好了，然后我们在复位粘贴，我们来加 这个腰槽，同样我们选择 b 级合体，我们选择这个腰槽 点确定，然后我们点击申请道路啊，他这里出现了一个报警啊，就是我们这个腰子呢是范十一的，然后这个刀具直径呢是十二毫米的，我们换一把刀，换一把八毫米的细刀，点击申请道路， 我们加工药材的道路也做啊，然后我们再来做倒角道路，我们将上面这个道路我们复制粘贴下来， 拿刀具我们改成一把 five 的打一刀，然后 b t 合体，我们指定我们这个倒角的 b 点，确定雅美的 g i 深度不该是你， 呃，然后 t h a 区域这里我们将这个 t h a 区域空降范围底面，我们改成 b 来，这个切深度我们改成层连接这里，我们将我们这个只切切 b， 我们给他打勾，然后我们点击生日倒入，好，我们这个台阶表面的打结倒入呢就做出来了，我们再复制粘贴， 我们再来导我们这个腰草和我们这个台阶面的这个导角，我们重新指定一下我们这个 b 几何体，我们这里用下线面， 然后切开区域，这里我们将这个延伸 b 给它打勾，我们点一生道路，好，我们台阶上面倒起来也做好了，然后我们再将这个道路复制粘贴下来，我们再来做我们这个斜面进加工的道路， 我们先指定 b 级合体，我们这里指定我们这个圆圈面作为 b 级合体，然后我们再重新选择一下我们这个刀具，我们用一把八十二的细刀，然后我们毛笔这里，我们这个底面没有厚度，我们这里是十，然后买到切实深度呢，我们给他零点一， 第二切区空间范围，我们这里给它改成 b， 然后进菜刀，我们给它优化一下 高度，我们给他一个一，然后区域类转移方式，这里我们感恩，直接我们点击申请登录 啊，我们一个等高效果的，这种用 d、 b、 c 接过这种圆锥斜面的道路呢，也做好了啊，我们这个零件的所有道路呢，我们就全部用 d、 b、 c 来做出来了 啊，这个就是底壁洗的强大之处，只要你用好了我们底壁洗的，他既可以分辨，也可以螺旋加工外形加工妖草， 然后还可以台阶开粗，还可以倒角加工，这种斜坡面金光底，金光侧。好，我们今天分享就到这里，感谢大家观看，学会的朋友记得长按小爱心里面点赞、收藏、评论和关注是我学习创作更多优秀作品的能力。

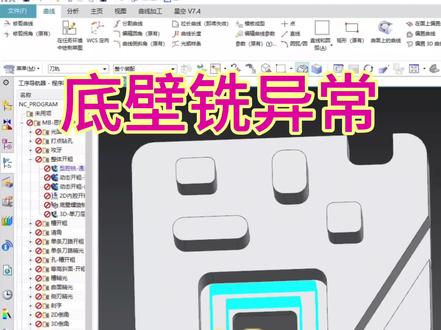

在网上分享底部系的有很多啊，他确实也好用。那今天我们来点不一样的，讲一下他在加工中遇到的异常和解决方式。首先我们来看第一个。好，这里有四个柱子，对吧？我需要他暗示深度优先，加工完第一个再加第二个，加工第三个，对吧？按顺序来加工。好，城市我提前创就好了。那这边我选择底面， 这边我选择一个自动币，对吧？好，然后再生成道路。好，这边我们来看一下，我们进行模拟啊，他现在不是深度优先，他是一个成优先，对吧？ 好，然后这个我找了很久啊，就是没有找到有深度优先这个选项。好，那我们怎么去优化呢？然后还有第二个问题呢？就是什么呢？就他的进刀，一会从这边进刀，这边有进刀，这里也是，对吧？他进刀很乱啊，这个我们又怎么去优化？ 下面还有我们加工这个槽，对吧？我们可以先测量一下他的宽度是多少啊？这边的话他的宽度是十四个毫米，我们可以用十毫米的刀，刚好走两刀。好，同样的我选他 底面，然后我同样选择一个他的一个自动臂。啊，好，这边呢他是只有一刀，对吧？我们旁边还增加一刀。好，我需要的是什么效果呢？就是我从外面进刀，从这边走过来，对吧？然后这边把它连起来之后，好，再走过去， 我们再看像这个侧边的一个近光程序，对吧？那他这两边的话是开叉的，对吧？我怎么样让他保持一个光速的连接？好，还有这一个他在这个槽，对吧？他是走了两刀，对吧？好，我们可以先测量一下他的槽宽是多少， 他这边的话是十一个毫米，那我十毫米的刀的话，只需要走一刀就可以了，对吧？啊？就是不需要处理中心线，那我主动往后的这种方式加工啊，效率比较高。好，我的成功，接下来的话就直接时差啊。首先我们打开程序， 然后这边呢，我们切换一下，选择我们的单项，这里改为刀的数，改为一刀。啊，好，这边呢他是一个相 切了啊，我先让他对中，对吧？界面间隙很大，我们这边是十一个毫米，单面余量就是零点五。 好，再看他现在的话，就属于是两边都有一点，相当于是对中了。好，从这个跳到数，对吧？跳到我不需要。好，选择对线刀轨编辑，然后这里我选择快速运动之间。好，我们再教他选择一下，再选择反向。 好，这个看啊，他这个跳到了他就没有了，对不对？好，再看这个延伸的这个道路，对吧？这两边我怎么把它延伸起来啊？这个就很简单了，我们在七幺三数里面啊，找到这个，他有个延伸臂，是吧？好，再生成一下， 对吧？他这样，这样他就是个整体了，我们看下这个往复的，他是从外面进刀，对吧？从里面走过来，然后加工方式还很高效，我们看这个程序，我们生成道路，他这边是一个单向的，对不对？好，我要把 更改切换模式跟随部件，他这边宽度是十四，我要布局均匀的话改百分之七十。好，这边我怎么把它连起来的？在切换三数里面变换切换方向。 好，这里就连起来了，那我需要让他这边把它延伸出来一点，对吧？好，延伸出来之后就会出现问题啊，比如说道具延展量百分之一百， 好，这我们再看，对吧？他中间的话我们肯定是不需要的，那怎么优化呢？我们在空间范围里面厚度把它改为零啊，毛坯厚度，比如说我们刀具十个毫米就可以撕， 好，这样的话，对吧？道具就演示出来了。还有最后一个，他这里有两个问题，第一个的话我是需要他深度优先，第二个问题呢，就是他的进刀很乱，看到没有？好，我们先优化他的进刀，我们进入到飞行移动。好，这边我们选择起点站点指定点啊，我们摆正弓箭之后 啊，这边我从这边进刀，这里我从这边。好，那这四个点呢？就分别就是他们一个进刀的一个方向，我们在生成当中，这次我们来看，对吧？他这个进刀的话就越画了， 我们再看一下他是现在还是一个成优线。好，我们再来优化一下，我们可以找一下他里面有没有深度优线啊？我找了半天是没找到的啊。那么怎么操作呢？我们可以选择把毛配厚度改为零，壁厚随便给他一点，然后我们道具原单量给百分之一百， 我们可以模拟看一下效果，对吧？他现在的话就是一个深度优先了啊，掌握方法他就很简单，主页橱窗有成功登录课程。

大家好，我是姜公，今天呢给大家讲一个如何使用一个命令倒角零件的不同大小倒角。首先我们看一下这个模型，这个倒角他有小的倒角，还有大倒角，还有不同高度的倒角， 那么程序该怎么编写呢？首先呢我们创建工序，选择 dbc 道具呢，我们选择八毫米的刀，一刀，然后我们点击确定， 我们先指定一下 b 几何体，选择面呢，我们就选择倒角的面， 把多余的平面我们反向选择， 然后我们点击确定，那么往下来我们再指定一下部件， 刀轴呢，一定要指定一下方向，我们选择正的 z m 轴，然后切切区域，这个精确定位我们一定要勾选上，不然的话道具是不产生切削的。还有这个刀具延展量我们输入百分之百， 我们看一下策略里还有没有其他要设置的。这个 z 项深度偏指软件默认的是一毫米，我们先输入零，一会我们解释一下，然后再指定一下非 cc 移动。 进刀呢，我们选择圆弧方式，圆弧半径我们输入百分之五十，封闭区域，进刀类型我们选择与开放区相同。那么好我们点击生成 看一下，它产生了报警啊，这个我们要指定一下，我们要指定一下这个厚度，猫 pd 我们选择厚度，然后我们点击生成看一下， 我们发现不对，切换模式呢，我们选择轮廓的形式，然后我们点击生成， 我们发现道路还是不对，首先我们说第一个问题，他没有对不同高度的倒角产生刀轨，我们先把道具放在这个刀轨上，我们可以看到这样的道路是不对的， 我们正常加工道路是道具，应该向下进行延伸，那么该怎么操作？我们双击 dbc， 然后指定 b 几个体，我们要选 这些倒角，要根据不同高度的倒角单独去选择，我们先把这个其他倒角全部移除， 假如我们先选择图台的最顶端的这个倒角，选完之后我们添加心机，然后再选择第二个倒角，再添加心机，再选择第三平面的倒角， 把多余的面反选，然后再添加信息， 然后再选择最底下的一个倒角，然后我们再点击确定。那怎么让道路向下延伸呢？ 又是我们刚刚说的这个策略里，这个 z 项深度偏指，我们向下偏指一毫米，然后我们再点击生成看一下， 好，我们看下结果， 我们把道具放在刀尾上，看一下 刀轨是没有问题的，刀具与工件完美贴合。那么你学会了吗？学会了，点赞加关注！

这就是力量间分享迪比喜各种高级用技巧，让你吃透迪比喜！第一点，金光侧臂刀路往外拐，如何最有效？一招搞定，我们呢？在交塞数里面把圆身臂勾选上， 直接点击生成，你看现在道路就会变成直的，道路就没有弯曲了哈。第二点，只选择局部区域，如何精光整个大面？ 在其他参数里面选择将底面延伸至部件轮廓，然后再来生成整个大面呢，直接光完，无需任何辅助体。第三点，光完之后的面布局不均匀，第一刀出来很多，最后一刀切了很多， 我们可以在七幺三数里面，第一刀延展量给到百分之五十确定。接着呢，再把布局改为变量平均值，最大布局值呢，我们可以 给到四再来生成。那么现在这个刀路，他的光刀布局呢，就会比较均匀哈。第四点，当弓箭在切削两个区域的时候，刀具大于切削区域，怎么去给他变成一刀？把切削模式改为单向布局，里面横定改为刀路术，刀路术给一刀 再来生成，现在刀路呢，就变成一刀了。第五点，当我们刀路这两个区域离得比较近，我们不想让他中间有台刀，怎么做呢？点击削参数空间范围里面呢， 把合并距离改为一百个毫米，确定。嗯，生成。那现在刀路呢，就变成一刀刀路了哈。第六点，像这种外形异性的零件，无需任何辅助体，直接螺旋加工侧壁怎么做呢？我们插入工序选 dvc。 嗯，确定啊， 然后呢，选择敲距的时候只选择侧壁，不要去选择底面啊。嗯，把我们这几个面呢都给他选上， 接着把七幺模式改为轮廓的加工方式。七幺参数里面呢，空间范围给他刀具延展量到百分之百，确定指定弓箭的总高二十一个毫米， 按深度倾斜。然后，嗯，把刀轴改为正 z 轴啊。做好这些之后呢，再来生成刀路，那像这样的一个螺旋刀路就做出来了。以上就是 dbc 常用的一些参数，记得点个赞，我们下期见。
