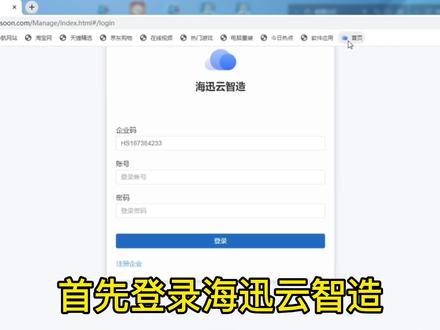

首先登录海讯云制造，点击模块管理新建模型，这里进行参数化建模。输入尺寸模型，点击加入一个变量， 这里我们加入一个踢脚板高度变量，随后加入相对应的板件，点击旋转，选中底板上偏移八十， 把这个空间高度改为我们加入的变量。选中空间，加上前后踢脚板，加上插槽，背板、中立板和层板， 选中空间，点击右上角安装，添加一个内迁推拉门，点击确定，这样我们一个代替脚板变量的衣柜模型就画好了，将它保存到我们的个人裤柜体中，随后打开右上角定 设计，根据尺寸需求添加一个房间，加上门、窗户和柱子，这里所有的尺寸都可以自定义修改。 切换到三滴视角，点击左侧定制库，找到刚刚画好的柜子，点击拖到想要的位置，这里柜子接触柱子会自动切角。点击公共库，可以选择成品衣柜模型，公共库里就是系统自带的模型， 可以根据需求自由选择，这里我们也加上一个推拉门， 这里再加上一个衣形柜， 这样我们的衣柜就画好了。点击左侧素材库，这里有床、电视、底板、吊顶等很多素材供我们选取， 素材的尺寸也是可以修改的， 所有素材都加好后，点击右上角渲染，实际渲染出来的效果图就是这样的啦。

网页端登录，随时随地修改数据。 新建订单，输入客户信息。新建户型，添加门窗、柱子等， 一键导入柜体，柜体接触柱子，自动切角， 再次添加柜体，自动识别相邻柜体深度， 选择柜体二次编辑，一键添加推拉门， 添加抽屉，可选择添加拉手滑轨、抽屉锁。 多种切角任意选择，设置切角尺寸， 选择五金，输入偏易数值，直接修改五金位置。 三 d 模型，任意摆放旋转及修改大小。 自动生成料单、报价单、配件料单等。一件导出料单、报价单、配件料单、推拉门料单、报价单等。 自定义订单流程， 销售提交订单。 工厂接收订单后分配审单员， 审单员登录后审批订单。 根据预设的角色，不同角色工人登录各自账号完成订单流程。 订单状态是正在排版对接生产， 选择订单，一键导入生产信息，直接优化 选择订单板件，扫码打包，打印标签。 柜体标注尺寸处直接输入参数，再次调用，直接修改参数即可。 个人模块、企业模块、公共模块，保证数据的私密性、安全性、公益。统一仿真配件，可直接搞出料单、报价单， 每个代理可设置不同的折扣，直接核算入报加单。

大家好，今天我们来讲一下餐边柜如何绘制，首先我们先新建一个空白框架，然后它的宽度呢，我们给它设置一千六，深度我们设置三百五十，高度我们设置两千五， 设置好之后我们选中框架，给它加一下右侧板， 然后这个柜子呢主要分为上下柜两部分，现在我们先来布置一下上柜部分，然后我们给他添加一个自定义板件，把空间拆分一下，权重空间 添加自定义层板最上边角我们设置一个八百八十，设置好了之后确定，然后这块板件呢我们给他进行一个导角操作，选中板件，点击导角 选择对应的顶点，进行倒角，选择圆弧，设置一下圆弧半径一百，设置好了之后我们点击确定，然后退出倒角， 选中上方空间，添加一个自定义的立板，距左边距呢我们设置一百，设置好了之后我们点击确定 左侧，我们给他添加一下圆弧板， 选择单元弧，然后形式呢选外盖，上盖给它改零，左盖给它改零，然后设置一下切宽，切深，还有我们的半径，然后设置好了之后以及确定进行添加，然后给它后方加一块后背板， 选中右侧空间，添加左侧板，顶板对这个顶板进行一下下偏移，上方呢我们给他添加一下顶线， 选中空间，给他加一下我们的插口。背板 加好之后，我们来绘制一下柜体的内部结构，先给他加一个中立板，然后横板立板，这里也是给他加一个横板，立板 结构做好了现在我们来添加一下门板，当有多个空间的时候，我们按住 shift 键，选中对角线空间，添加门板， 门板上盖的话要盖住顶线，所以这里我们设置九十八，然后选择一下门面个数， 设置一下布局，调整好之后，点击确定进行添加。接下来我们再会制一下下位部分，选中空间，添加自定义板件，据下边句的话，我们留一个九百六十， 然后对这个板件也要进行一个倒角操作， 我们可以用数据刷来实现啊，我们先把这个背背板给他加上啊，然后数据刷怎么用呢？把空间给他隐藏一下，然后选中圆弧板，点击数据刷，然后选中我们要刷的软件， 这样就完成了。然后点击鼠标右键，我们给他关掉数据刷， 接下来会制一下下滚部分，添加一下自定义立板，距左边角还是一百，然后确定，这里添加一下圆弧板件， 然后上盖我们写十八，下盖零，确定 给他加一下后背板，加好之后，这里我们给他加一下底板，底板的话对他进行一个上拼移，然后选中下方空间，我们给他加一下踢脚板， 加好之后选中空间，加一下插槽。背板， 这个空间呢，我们是要做一个免拉手工艺，嗯，左侧做免拉手门板，右侧做免拉手抽屉，现在我们来添加一下免拉手组件，然后设置好对应的高度和深度， 点击确定，然后在这里的话我们给他添加一下侧板和立板，当添加免二手工艺之后，我们添加立板，他是会自动出风口的，我们来添加一下看看，加一个左侧板，再加一个中侧板， 看板件它会自动出货口，那现在我们选中左侧的空间，给它添加一下门板， 门板的话上盖因为我们做了免拉手，所以这里盖子我们就写负三十， 然后下盖要盖我们的踢脚线，所以我们要写九十八，然后右右盖的话我们要并让开抽屉，我们就给他设置一个九啊，然后设置好了之后，我们点击确定进行添加， 然后接下来的话我们来加一下免拉手抽屉，选中空间，然后去到资源库里面组建，找到抽屉，抽屉组 选择我们需要的抽屉类型，然后在这里给他设置一下掩盖方式，外盖，然后调整一下盖子，还有免拉手高度和深度，设置好了之后，我们点击确定给它进行添加就可以了， 这样一个柜子我们就画好了，然后下面我来来绘制一下斜切柜，首先我们先新建一个框架， 框架它的宽度呢？我们这里设置一个四百八十，深度我们设置六百，然后设置好之后，我们点击确定 选中空间，给他加一下左侧板，右侧板，后背板，顶板，底板，这个我们对上下底板进行一下偏移， 迁移好之后选中空间，添加一下层板，这里层板我们加三块均分层板，然后确定， 那加好之后，我们接下来要对这个柜子进行一个切角操作，选中板件，点击我们的切角，选择斜切，选择切角方位，设置一下切宽 切身，设置好了之后我们点击创建好，这样这个柜子呢我们就切好了， 接下来我们是需要对这个柜子添加我们的顶线，还有我们的踢脚线，以及我们的这个斜切的一个门板，那这几样呢？我们可以通过四面创建啊来实现， 那首先四点创建，你要保证你所选择的这四个点都要垂直于同一个平面，那如果说你选的点是内部的四个点，那这四个点都要在内部 啊，反正如果说你选择四个点都是最外围的四个点，那你要保证他们都处于最外围的位置，能够构成一个平面，那现在我们来实际添加给大家看看。 我们先把柜体放大，然后先添加一下顶线，选择四点创建，柜体上会标注相应的端点，我们选择自己需要的端点就可以了， 选好之后他会形成一个区域，然后你去添加自己需要的板件就可以了， 这里我们选择底线，然后对齐方式，我们选择让他后方对齐，然后设置好了之后，我们点击确定就可以了， 这样就加好了，然后踢脚线也是一样的加法。选择四点创建，然后选择我们需要的点， 接下来呢我们添加一下门板，把这个整个的图我们放到这个中间的这个位置来 点一下四点创建，然后选择我们对应的点就可以了。把鼠标放到下面 好，然后点击我们的门板， 在门板创建界面，你点击左侧的图片，可以切换不同的门板类型，在这里我们选择让它添加一个玻璃门，然后确定设置一下单边门缝隙， 选择一下附膜，设置一下门面个数，然后设置一下脚垫，看门方向，设置好之后，我们点击确定， 这样就添加好了，那添加好的这个柜子啊，这个斜切柜我们就算完成了，那再接下来的话，我们再做一下最右侧的冰箱柜，选中侧板去建一个框架， 然后在这里设置一下它的宽度，然后深度六百，确定 选中框架，加一下我们的左侧板，右侧板顶板，对这个顶板呢我们进行一个下偏移， 好选中空间，给他加一下顶线，加好之后我们添加一个自定义板件距，上边距呢？我们写一个五百八十二， 好确定选中上方空间，给他加一下我们的窗套背板，然后再添加一下门板，门板的话要盖住我们的顶线，所以盖纸上盖，我们就写九十八。 门板添加好了之后，嗯，因为我们这个柜子挺高的，然后我们要给他添加一个后拉条，然后起到一个支撑的作用， 然后选中空间，点击后拉条，我们来设置一下拉条的宽度，这个 给他设置一个八十的高度就可以了啊，然后再来设置一下这个拉条的位置啊，我们如果要把这个拉条夹在居中位置的话，跟大家说一下计算方式，这个高度就是我们当前所选空间的 尺寸，然后用这个高度减去我们的板条的高度，也就是说一八零二，减去八十，然后再除以二啊，就是一个平均的一个位置了，那我们最后得出来这个数值呢是八百六十一， 然后我们写上他的这个参数，然后点击确定就可以了，这样我们整个柜子啊就完成了。 那如果说啊，我们想要这个圆弧板，还有我们的门板以及我们的抽屉都要保持同一个材质的话，那我们可以对他们进行一个材质编组，那我们先把这个门板给它选中一下， 然后再按住键盘上的 shift 键，选中其他板子， 选中之后点击我们的材质编组，显示编组成功之后， 当你改变其中任何一个板件的颜色，其他板件自动跟随啊，自动变化啊，这就是我们这个餐边柜的一个会整。

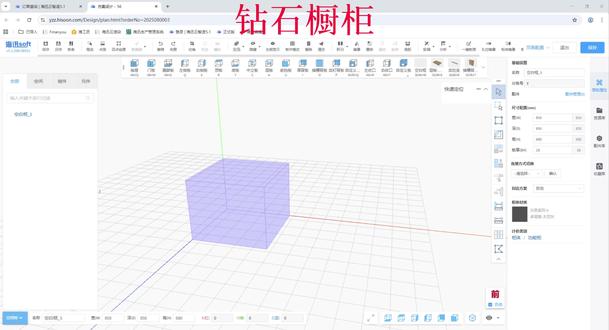

我们今天来画钻石橱柜，先把角落上的缺角柜画出来，现在已经创建了一个宽度八百五，深八百五，高六百八的一个空间，然后给这个空间加上板子，前挡板、左侧板、右侧板、底板，再加上插槽背板， 然后给这个柜子进行一个斜切，选择右前斜切，把切宽切深尺寸都改成三百这样，实际上切完之后柜子的一个宽度就是五百五，把这个木板取消，勾选创建，然后给后面加一个后拉条， 旋转角度这个墙角也加一个后拉条，点击字典创建，选择里上面里面的这两个点，再选择底板上面的这两个点， 直接加一个后拉条，选择后方把前面的空间隐藏，因为我们这个拉条需要一个高度六十的尺寸，现在他的实际尺寸是六百六十二，那么我们直接改一下延伸负的六百零二， 再次点击字典创建，还是选择里面的这两个点， 再选择底板最下面的这两个点，点击门板，门板个数切换为一个，添加左开门， 把这个上延伸改成负二啊。为了防止在后面加台面的时候直接和这个台面碰撞， 我们接着在旁边啊创建一个空间， 宽度八百，深度五百五，高度六百八， 加左侧板、右侧板、底板、叉槽、背板，在资源库组件找上封板模块里面，找到这个双条模块 上后方高度六十。因为我们画的这个橱柜，他的框架基本上是一样的啊，所以我们可以接着在右侧复制两个柜子，选中这个柜子， 点击柜体复制，紧挨着他直接创建就可以了啊。同样的操作，点击这个右侧板柜体复制啊， 复制完之后呢，我们可以啊给第一个空间加个门板，两个门板上盖子加上四十。 中间这个橱柜呢，我们可以给他加两个抽屉，上下抽屉，两个抽屉间距一上盖子，这里也让也给他加上四十。 那最后一个空间啊，我们也给他加上两个门板， 那在最后这个橱柜里面，我们可以给他把上面的空间隐藏，然后在里面的空间加个中侧板，再加个均寸的层板， 我们接着再画最右侧的这个切角柜，创建一个空白框架，宽度八百五， 深度也是八百五，高度六百八。 前挡板，左侧板，右侧板，底板，再加上插槽背板进行切角斜切，这里选择左前斜切， 切块尺寸还是三百，自动补板取消， 给这个柜子后面加个后拉条，嗯，这个右侧的墙角位置也给他加个后拉条， 点击再点创建， 直接加这个后拉条，选择后方 隐藏前面的空间，给这个板子进行一下延伸复制六百零二，再次点击四点创建， 选择层板最下面这两个点 添加门板，门板各是一个，加个右宽门，把上延伸，这里改成负二， 我们接着画右侧的柜子，我们可以直接把已经画好的这个橱柜复制过去来复制这个柜子，直接夹在它的右侧， 再次复制一个柜子， 我们再来画左侧啊，这里也可以进行柜体复制，选中柜子，柜体复制， 再次进行柜体复制，夹在这个板的旁边， 然后我们可以在这个柜子里面啊，给他加两个层板，把这个上面空间隐藏，直接加自定义的横板， 数量等于两个，那这个空间可以把上空间隐藏，比如说给他加一个重力板，把这个空间加两个均分的自定义横板， 那最后的话，我们可以给这些柜子加上地角，选中底板配件库柜角， 我们加这个三小孔的地角，把关闭窗口取消勾选，这样可以连续多次的进行添加， 拍完之后点击保存， 选中柜子生成台面材质，这里选择对应的材质之后点击确定直接生成。
