青鸟5141a电动排烟窗怎样接线？

好，它叫动作了，本期我们讲一下青鸟的五幺四幺的无缘模块的接吧。呃，这是它的五幺四幺 a 的， 它是个有缘模块，但是我们可以当无缘接，但是无缘不能当有缘接啊，因为有缘包括了无缘的所有的端子 啊，所以我们可以当无源接啊。我们看这线呢是接好了，这个四和五是他的一个通讯线啊，和主机之间通信用的，然后下面的六六和八是输出线，是控制我们的设备的啊，给设备供电的， 然后九十呢是反馈线动作。呃，那个设备动作会有会反馈到主机啊，给他一个反馈信号，我们就直接开始接啊，这个通讯线是这两个，我们接到主机。呃，这边的段子上接到四段子吧。 好，他不分正负，就直接接上就行。 好，然后再接他的输出线。六和八，我们随便找一个设备啊，这个也可以接啊，接到他线圈上给他供电，那也是不分正反。 好，然后还有一组段子，就是返回线接到常开段子上， 呃，就是这边，那这边是公共，这边是常开。呃，他输入线不能直接接啊，他有一个即兴要给到我们的这个电源， 从主机那引个二十伏过来。呃，也不分正反啊，一个接到这，再拿一根线，从另一个即兴再接回这个单子。 好，那我们检查一下 这个南线到这。好，这没问题。然后我们给他编一个地址啊，用到我们的编码器，把这个夹呢，也是可以夹它的一个总线，总线是四和五，那我们就夹四和五，那也不分正反， 然后一读取地址设置啊，随便编一个两百以内的数字都可以啊，编个五十六 好，成功，它会自己跳到五十七啊，它这个模块呢，就是五十六号，那我们在主机上给它登记一下啊，点击我们的功能键，在我们的安装 f 四，这里输入默认密码是一， 点击确定找到。二，不加手动登记，我们接的是四回路五十六，零五六零五六， 类型是输入输出模块。零五，他跳了，因为他是一个正常模式，操作一半他会跳，所以我们要把它设置为调试模式，在这个运行模式。五这里，那二， 确定退出功能，安装手动登记。四回路零五六，零五六零五， 登记好，登记之后我们启动一下他 f 三，设置这里，七，设置手动气停，嗯，零四回路零五六，好，我们启动看他会不会动作 好他就动作了啊，这边的一个输出灯，返回灯都亮了啊，这 就是无源模块的一个接法，就给大家介绍完了，如果你还想学习和了解更多的维保和现场问题的解决方法，欢迎来到杜门消防，我们这里有齐全的消防设备，十二种消防主机，包括国外的诺帝菲尔六大系统，火灾自动报警、联动控制系统、自动喷水灭火系统， 消防积水系统，防排烟卷帘门，气体灭火系统，泡沫灭火系统。设计的设施全面，学的也更全面，白天讲练结合，晚上助教老师陪同练习， 掰开了揉碎了教学，手把手教学，能带你系统的全面的学习消防的维保知识，提高动手的实操的能力，增强你的维保现场解决实际问题的能力。欢迎大家点击头像咨询或者评论区留言咨询。

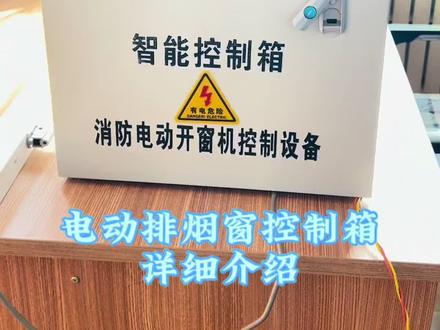

大家好，我是橙子啊，我在现场，今天和大家讲解消防的电动排烟窗。控制箱的门上有两个按钮， 一个是打开按钮，一个是关闭按钮，方便咱们日常的打开和关闭的操作。 咱们给控制箱箱门打开，看看内部情况，正常的电源供给他一个二百二十伏，然后直接给他连接到他的变压器上，这个变压器介入的电压是二百二，可以转换为 二十四伏，这个二十四伏共给这个控制箱的电路板电源，使用镜头拉近让大家看一看他的红绿线，就是他的二百二十伏电源，然后这个变压器输出二十四伏 接到咱们这个控制箱的电源主板上，供这个电源主板进行使用。我手指的这个位置就是他的电源连接口， 这个就是这个控制箱的按下报警，也就是现场紧急情况的使用，说白了把它按下，控制箱无需消防报警，主机联动，自动开始打开排烟窗， 他这个箱内环境咱们就不用细说了，接的是一塌糊涂啊，这个按钮应该接在箱子的外面， 咱们再看看他的按钮接在哪个位置啊，这根红黑线也没有保护，直接就这么搁在箱内，之后呢，大家请看好接在他的紧急控制这个端口上，再往 左侧来这两个输出，两组输出线他就是直接输出，通过坐管连接到咱们现场排烟窗的执行机构上， 再往左侧下面来，大家请看啊，这块有一个输入输出模块，这个模块就是与咱们消防报警主机形成联系的一个控制模块。首先看接线，蓝白线就是箱子的反馈端， 通过我手指的方向接触到输入输出模块的反馈端口上，控制箱动作，排烟窗打开之后，模块反馈到消防报警主机，之后模块出来两根线，他这里面加一个继电器啊， 证明模块巡检线圈，这个模块应该与这个箱子没有巡检线圈的连接，所以加了一个 dc 二十四伏的 继电器，然后通过介入到继电器，继电器取长开两个点，在接到控制箱上的启动端口。这个时候我在主板上又看到了一个黄绿红三个按钮，黄是复位按钮， 绿色是关闭按钮，红色是开启按钮，这个应该是方便咱们操作人员平时操作，还有咱们维修人员进行操作的一个按钮。不管是手动操作，联动操作还是板子上按钮的操作，都是通过这两个 端子输出二十四伏电压，通过铺设的线路，大家请看我手指的方向，然后通过座管来到他的排烟窗执行机构，排烟窗执行机构动作形成打开或者关闭。 然后咱们再看看他控制箱面板上的两个按钮啊，黄色的线，一根是他的打开，一根是他的关闭，这根蓝线就是他的公共线，咱们看看他接在哪啊，接在他的主板 总控开关的位置上，大家请看啊，两根黄色是，一个是开启，一根是关闭，中间的是公共，不管按哪个键，其中两根线通电，排烟窗开始动作，通过设置在箱子内的模块 形成启动和反馈消防报警主机内定义此模块，在现场发生火灾的时候，模块开始动作，所以就形成了联动 或者远程启动这个控制箱管理的电动排烟窗，再加上橙子刚才和大家讲解的各种接线和各种作用，就形成了这个控制箱的功能还有他的操作， 一切从现场的实际角度出发，和大家分享这些消防的相关知识，希望对大家有所帮助。本期视频我说的比较慢，因为我想让大家更深刻的了解这个电动排烟窗的各个接线还有功能。今天视频就分享到这， 点赞、关注、收藏、转发、评论，长按点赞键，强烈推荐，你们的支持是我最大的动力，咱们下期视频不见不散！
