比亚迪t5旋变传感器怎么拆

比亚迪驱动电机拆装准备工具，铁锤、一字刀、剃石扳手、提八扳手，木方块砌墙抹布，使用气枪把电机表面灰尘吹干净，防止拆装时脏东西掉进电机内部。接线和端盖拆卸 使用 t 杆十号扳哨顶出四颗压紧螺丝， 使用方块木及铁锤敲出线和端盖， 使用 t 杆八号扳手拆出电机温度传感器和悬变传感器，黑色为电机温度传感器，棕色为悬变传感器， 使用一字刀翘起传感器，注意不能损坏传感器上的密封胶圈。 拆拔对接插头，注意不能扯断线路。 电机后短改拆卸 使用替改十号工具，交替你出十五颗压井螺丝 后端盖上边缘有突出部分，可以用木方块和铁锤敲出。 端盖与壳体出现缝隙时，可以使用一字螺丝刀撬开端盖，注意使用螺丝刀要垫好抹布，防止螺丝刀划伤端盖之间接触。压紧面 后端盖内部，上面安装有寻变传感器及定位轴承 后端盖拆卸完成， 随便传感器拆卸 使用七号扳手抵住线束。压紧螺丝， 使用八号扳手出全面传感器三颗压紧螺丝， 全面传感器拆卸完成。去除检查传感器，检查传感器外观有没损坏，变形及线路有没破损， 后端盖及固定着成检查 电机线圈连接器拆卸使用十号扳手松下线圈，三厢线固定螺丝， 使用 t 杆八号扳上。拆出线圈连接器三颗压紧螺丝。 电机线圈、三厢线连接器、 电机线圈及转子。驱动电机转子拆卸转子拆卸台介绍拆装台控制抽出或压紧开关，转子抽出连接机构， 按下顺转开关，连接机构会上升。把转子抽出。 按下逆转开关，连接机构下降，把转子拉回电机线圈内部。 电击转子。因为转子是永磁磁铁带有磁性，跟电机线圈西合在一起，所以要借助拆装台把转子抽出。 使用工具，十二号扳手、十四号扳手、二十四号扳手以及电机固定螺丝。把拆下后端盖的电机抬上转子，拆装台 使用电机固定螺丝把电机固定住。 固定螺丝先不用上紧，因为还要调整电机与连接器的位置，在同一轴心上。 带好固定螺丝后，拆装台接上两百二十伏电源。 按下转子拆卸台的控制开关，使连接器下降至电机转子边上位置，停留 摆动电机位置，让电机转子轴内芯孔与连接器在同一轴心上。调整好后，用手扶住连接器，并同时让连接器下降至转子轴孔内。 连接器下降位置如图所示，比较适中。使用十四号扳手上紧两颗电机固定螺丝。 电机固定螺丝上紧后，电机应该跟拆装台牢固连接一起。 使用二十四号扳手把连接器上面的大螺母向下拧紧，此时连接器的扩张机构在大螺母的压迫下张开，电机转子与连接器可以牢固连接成一体 操作。拆装台控制开关，把转子缓慢抽出， 用方木头垫住电机转子下方，并下降转子压在方木头上。使用二十四号工具向上松开连接器大螺母， 手扶电机转子，并同时控制开关，使连接器从转子内抽出，搬出转子。注意转子放置位置必须选择干净的桌面上，因为转子带有磁性，会吸附铁 渣在表面。 用十四扳手松开电机固定螺丝， 搬出电机线圈可体至桌面上， 检查电机线圈内部情况。 电机转子拆除完成。转子线圈电机线圈拆卸。 线圈有三颗固定压紧螺丝， 使用 t 杆十号扳手分别松开螺丝 线圈，三颗固定螺丝全部松懈完成。 把电机放倒，从可体内抽出线圈。 有的电机线圈安装过于紧，要是很大力气才能抽出， 因为电极线圈过于重，可以把电机可体倒立后抽出。可体倒立时注意无压到传感器插头和三厢线连接头。 检查线圈外观及线路有没破损。 点击定子线圈 奠基可体 线圈固定螺丝 线圈拆卸完成。 电机组成部件如下图所示， 电机总成拆卸完成。

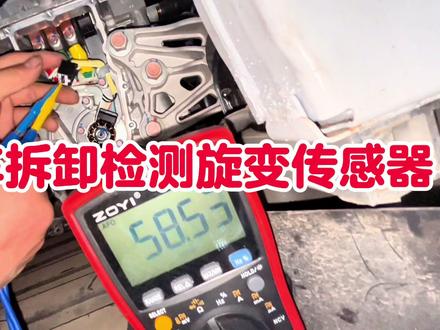

今天给大家拆这辆比亚迪原一杯三六零，咱们看一下全面传感器的安装位置，就在下面变速箱这个头上，现在咱们把轮胎已经拆掉了，也把这个护板拆开了， 这个电机头上这个盖子下面也就是说这个铁盖下面装的就是旋变传感器，还有电机的温度传感器都在这个里面。下面咱们把这个盖子拆下来， 马上拆完了，这就把盖子可以拿掉了， 下面把这个壶盖拿掉，就看到里面这个旋变传感器了，下面这个黄色的这个就是他的旋变传感器，这是第一次正向于弦，这个是温度传感器，这上面三根是他的 三象线，下面咱们实测一下历史正线与线的线圈组织，这是白色跟绿色，绿色白色，绿色 为二十点三三五，这是粒次粒次线，白色跟绿色的哪一个在那上面在这边白色跟绿色啊，白色跟绿色为粒次粒次。二十点 三三五，然后这个黄色跟蓝色组织为六十一点六五六十一点六五六三六四六五，黄色跟黄色跟蓝色，黄色跟蓝色， 黄色跟蓝色，蓝色啊，组成为六十一点六五，然后下一个 组织为五十八点五十八点五二五二，这个为余弦，余弦颜色为红色跟黑色， 红色跟啊，这边上这个对红色跟黑色，嗯，然后黄色跟蓝色， 白色跟绿色，力磁在在中间两根，然后正弦的在这个和这根红色和黑色的余弦，明天见啊，记得点赞关注哦。

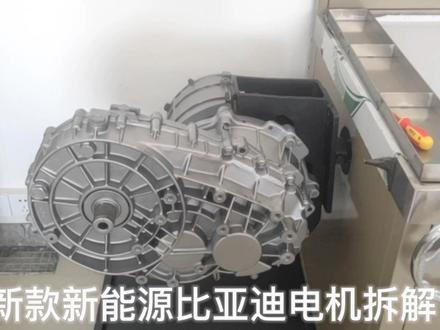

新款新能源比亚迪电机拆解，拆下电机一周螺丝，拔掉旋变和温度传感器插头，拔的时候注意别损坏，随后拿出平头起子，撬开后盖，撬出一部分后用手扒拉它，咱们人多就用不上脚了。 扒拉转子时注意掉下来遭到钉子线圈，这个温度传感器可以通过测量电阻判断好坏。钉子内部净水用酒精清洗干净， 它的线圈表面有绝缘层，损坏掉会出现绝缘问题。定子拆下来要做保护，避免转子吸附很多铁屑，时间长了会削弱转子磁性。这个是正弦余弦立词，统称悬变传感器， 他们两线为一组，通过测量电组判断好坏。电机定子温度传感器正常情况电组值一百千欧左右。
