功放接线定义

本视频仅限小白入门级别，我会用通俗的语言给大家细细讲解。首先我们找到这一排接线柱，用改锥可以拧松动，不用完全拧掉。 三个数字零代表地线，我们一般接音频线的银色端或者黑色端可以多跟银色线共用一个零的接线柱。 c 一到 c 五代表他是有五路分区。一般我们接音频线的红色端，除去银色线接零的接口外，其余的红色线可分别接一到五的接线柱。 假如我现在手里两根线，我来接一下线，给大家演示一下。音色端可以分别接零，也可以两根线缠绕在一起。接线头不易太长，可以用包线前或剪刀适当修剪一下。 用改锥拧松螺丝，线的长度刚好能全部压进去就行，再压紧螺丝即可。切记不要让多余的铜线裸露出来。 然后把手里剩下的两根红色线分别接入 c 一系、二系、三系、四系五离两个就行。还是注意确保压在螺丝盖底下的线头不要裸露出来。视频加速中， 两根音频线接好后就是这个样子了，因为后面接的是 c e 和 c 四，所以这时功放面板上的 c e 和 c 四旋钮就是控制两条音频线所连接的喇 爸爸，还有不明白的可以留言或者私信给我。

今天给大家讲一下这台定压的带分区的功放如何接线，如何接连接我们的喇叭，这个是总开关，这个是个电瓶表， 这是这个有一个，你按他的时候有一个会有一个提示音，这是麦克风二，麦克风一的插孔在背面， 这边的话先看上面， z 一二三四五代表的是后面的接线板的五路音频输入，他可以单独去控制每一路的声音的大小。 下面这个从左到右是麦克风二的音量和麦克风一的音量，这个的话是线路三 和 usb， 也就是你插优盘的时候和接线路三的时候都是用这个旋钮去控制音量的，这个是线路二的音量， 电路一的音量大小在这边的话，这个是高音和低音，我们一般如果要接电压喇叭的话，高音一般就在十二点方向，低音的话就在九点钟方向就可以。 这边的话是一个 sd 卡的插孔， u 盘插孔，这个是模式，模式切换就是 u 盘线路和收音机蓝牙之间的切换。 暂停播放上一曲下一曲，看一下背面吧。从左往右 我们看第一个接孔是接麦克风的，麦克风一接这种线， 这个是线路输入，这边是输出线路输入的话有三组，一组、二组、三组，红白是一组，用这种莲花线就可以对着插，输入的话接电脑、手机都可以去接， 输出的话是可以再把这个音源输出给另一台功放或者其他设备。这个是一个 fm， 是一个收音机的天线功能， 如果不分区的话可以直接接上面的。如果我们是定压喇叭的话，就可以接一根地线接七十伏， 或者一根地线接一百一十伏，千万不能接这个十六哦，因为我们是定压的阴柱或者吸顶喇叭，这两组都可以。这一行是这个 分区的接口，接线口三个零代表的是公共地端，都是通用的 z 一到 z 五，这是五个线路的输出。假如我们过来两根这样的线， 一个代表的一个接的是室外的音柱，一根接的是室内的喇叭。我们只需要把这个负极，也就是银色端接在这个零公共地段，剩下的两根红色分别接 z 一 对二，然后再配合前面的旋钮的话，就可以控制他每一路分区的音量大小。

音乐营业长，哎，两台功放怎么连接？来，我告诉你吧。啊，我这里有两台功放，还有一台调音台，那么调音他，他的主个输出的话，他只有两个卡龙输出段号，那么怎样以这两台功放连接呢？首先我们用两条卡龙线 一端连接这个调音台的主输出，另外一端连接第一台功放的输入， 那么下面这台功放信号怎么连接呢？来看到没，这个功放旁边还会有两个关卡龙，作为功放的创机使用的，也会用两条卡龙平安线 连接这里，另外一端呢就接第二台功放的输入，那么如果你下面还 第三台功放呢？那也是同样的道理。呃，两条卡上线接这个功放的这个工卡路，另外一段就接第三台，这样子就连接好了，懂了不？

今天给大家介绍一下这台分区功放的操作面板和背板接线方法。打开电源之后可以看到右侧屏幕显示哦，代表线路输入信号。屏幕下方 mod 键点按可以切换收音机模式和 bt 蓝牙模式， 蓝牙模式有效距离是十米。大家请注意，当我们插上入盘的时候，模式会自动切换到 usb 模式，可以看到屏幕已经开始工作，此时我们可以拧其对应的旋钮。烂三 usb 来控制音量大小， 同时关注功放左上角的电瓶指示灯，开机状态下有信号进入时，随着音量大小依次闪烁，适当控制音量旋钮观察加三红色峰值指示灯，该灯不宜长时间点亮。此按钮 time 是叮咚提示按钮，讲话前按一下会有叮咚提示音。 旁边是六点三五麦克风二输入孔，并且带有话筒优先功能。一字往右是两个麦克风音量旋钮。线路三跟 usb 在一起的音量旋钮，在右边是线路二线路一的音量旋钮。 trible 是音乐高音旋钮， bus 是音乐低音旋钮。 公共广播推荐三分之一处即可。上方的 c 一到 c 五是分区独立音量控制旋钮，分别控制的是功放后面五路分区输出音量大小。再看一下功放后面，首先我们从左往右第一个是六点三五麦克风一的插孔， 然后是竖着红白各三组的音频输入，一二三对应前面版线路按幺二三音量旋钮。还有一组红白音频输出。这台功放也有收音机功能， fm 就是他的收音机天线。 右侧几个大旋钮就是这台功放的主输出接口了，黑色为地线，红色三个十六欧姆为定组输出，七十伏和一百一十伏为定压输出。接线的话只需用红色线接红色，银色线接黑色就可以。 当然最重要的是看自己的喇叭是定组还是定压，千万不可以接错，一定要注意自己的喇叭或音箱铭牌。一般定组是四到十六米格，或者定压是七十到一百一十伏。下面这一排是功放分区，输出可以分为五个区域，但是此分区只能接定压喇叭， 零位地线，另外几条线银色可以共用，零红色可以分别接 c 一到 c 五，最右 fuse 为功放保险丝。好了，还有不懂的可以加好友私聊。

今天我们给大家讲一下这个功放是怎么接线的啊？你们从左上往下讲。呃， hdmi out 还是 hdmi out？ 这个是 hdmi 输出口， 这个后面接的通常是我们的这个显示设备，比如说是这个电视激光电视投影机，这个 hdmi 印 hdmi 输入接口呢？我们一般是接什么呢？就是这个游戏机播放器，这些设备包括我们电视机的机顶盒，然后这台功放可以同时接入四个 hdmi 的音视频输入。 这边这个接口呢，不是所有功放都有这个 power alt 是一个五伏一安的一个供电接口，如果是我们有设备需要这个， 呃，供电，好比说你的这个硬盘，这个需要单独有有一个供电，或者是怎么样的话，可以很方便的从这来取电。这边是这个主音箱的接线柱，这个全景式的，呃，后面这个是这个三号，这个是中置的接线 接线，然后这个四和五分别是这个环绕，这个七和八，这个我们有三种用途，一种是接我们的后环绕做一个七点一，或者是做天空，然后来做五点一点二，或者是做这个前面这个兄弟做第二个分区的这个 放大左和右，那么顾名思一定是我们啊是这样冲着屏幕的左和右，不是说是你，比如冲，冲着这个等级或者怎么样方向一定要搞对，它上面是左和右，指的是你脸冲屏幕时候的左喇叭和右喇叭。

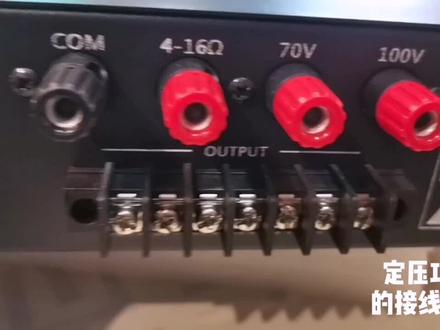

那凡是有这样的接线端子呢呢，都是基本上是属于电压工况，我们在平时用的是最多的，那它上面有两种接线方式，呃，就是因喇叭的输出呢？上面这一类呢就是七十和一百一，一般情况下我们的一百一十接叫远距离大功率的七十呢接近距离，呃， 近距离小功率的音响。呃，上面呢，这个是不是分区的？就是所有的喇叭并在一起，他是同时一起响的，那下面呢是是带分区独立控制的，呃，这样就是每一路或者每一支音箱呢单独接一路，那这样的话呢就是可以起到单独控制的一个作用。 那我们也看到这个上面有一个定阻的这个接线端子，因为他定压和定阻这个负极是共用的，那我们一般情况下不建议用这种这个功放来去接定阻的音箱，因为他出来的都是单声道，音质效果会不会很好？所以说不建议用这个呃功放来接这个定阻的音箱。

哈喽大家好，我是蜜蜂，今天呢，有很多网友问我说我买了四楼功放了，我不会接线，怎么办呢？今天我们就针对接线这个教程，专门给大家讲解一下接线啊， 首先啊，咱们看一下，这边是电源啊，今天咱们不研究电源，就研究喇叭线到底怎么接啊，原车主机输出的喇叭线白灰力组四组，那么咱们想加功放，咱们把功放的装在什么位置？第一装在座椅下边，第二装在烘工工作台后面。那 那么咱的线到底怎么装呢？有很多的车友他不会装，他呢啊，把这个喇叭线呢从前边甩到那个咱们的功放上，然后从功放输出 到四个门的喇叭，这样的话既麻烦又有危险性，因为你的线穿到门板啊，时间长了，眼折了，或者出现问题了，短路了等等等等。其实正规的安装的板正 规矩点好一点的怎么装呢？将其原车的功放的主机输出的四根喇叭线将其断开啊，断开之后将这个头呢接上高转低，如果没有 dsp 的情况下啊接上高转低啊，他四组，一组上接一个高转低， 那么就像这一组啊，这一组接上一个高转低，这一组接着高转低，按照前后左右的顺序啊，输入给咱们的功放，功放也有一二三四，这两组是输出，这两组是输入啊， 一二三四，用音频线将其输入，输入完了之后到了功放，那么这头他是断开的，断开的之后他是用高转低接完了，用音频线的信号甩到功放，然后呢，咱们再从功放输出， 也是一二三四啊，相应的，对的，一路，二路，三路，四路，前后左右对完之后咱们接上喇叭线，然后再绕回来，绕回来接到主机的这头 另一端喇叭那一端就可以了。其实这个东西安装起来并不是特别难，反复的看几遍教程你就可以懂，因为这个东西很简单，就其实就是把它断开，完了把功放踹上去，这是最直白的一句话， 我相信很多老铁和车友有点经验的，一看就懂啊。把这个线掐折断开，然后把高转低踹上，完了经过低电煤信号转入给功放，然后呢功放输出喇叭线，再输出给这一端就 ok 了，按照一此类推，一二三四 好了就可以了啊，非常简单，非常容易。这是今天只是讲一下咱们如何金线，下一次呢？下一个教程我为大家分享啊！他的 电源线接哪里啊？他如果加上低音炮，又不要分线盒，怎么接？下个教程还有咱们调不放怎么调？下个教程我会跟大家分享啊，喜欢的别忘了点个红心，点个关注啊，我是蜜蜂，我们会持续更新，记住啊，感谢感谢！

凤凰头功放接线教程，首先我们来看一下线，红色的为正，白色的为负，然后我们看一下功放，左边一百瓦的地方为正，右边 com 的地方为负。我们取下凤凰头，拧松上面的螺丝， 然后按照正负对应的位置将线接入凤凰头，然后拧紧上面的螺丝， 将线压住，然后将凤凰头接入功放，这样就安装完成了。

上一个视频我们讲的音箱的 omo 头， sim 头接线的时候要接正负一， 我们如果接真发音箱会不会有声音呢？今天来试一下。有很多人会疑惑，这种音箱的螺母头，它里面有四星， 我们到底该怎样接音响才会有声音呢？今天我准备了三条线，三种接法，一种是正负一对正负一，一种是正负二对正负二，还一种是正负一对正负二。我们来试一下 哪种接法他是有声音的，我们先把功放调音台和音箱一起来连接试一下。我们首先来试第一种，正负仪，对正负仪，低头接我们的 功放，另外一头接我们的音箱。好，我们插上 u 盘来放音乐。试一下啊，这种接法啊，正负一对正负一，音箱是有声音的，我们再试下面一种，正负一对正负二。我们来试一下， 一头接正负一，另外头接正负二，我们来试一下，看音响有没有声音啊，这种情况下音响也是有声音的，正负一的正负二，音响也是有声音的，我们再试一下正负二的正负二，看一下有没有声音 好。第三种接法也是有声音的。通过这个实验，我们可以得出一个结论，就是一项性 头，正负一对正负一，正负二对正负二，正负一对正负二。这三种计划一向都是可以发生的，我们只需要把正极和负极对应好就可以了，但是我们最常用的解法就是正负一就正负一。

大哥们说一下，咱们家汽车 ds 收到我们家的这个 dsb 功放以后，它上面的这些功能按点是都功能键都是干嘛的啊？首先我们从第一个讲起啊， 这个叫 acc 和 hrh 一个播到 acc 这一边，他是主动取电，跟着主机通电，那播到 hr 是被动取电，那么呢，你播到这边的话，他肯定主机三到五分钟之内，然后机器会完全的停止工作， acc 的话就是跟着主机工作，主机通电，机器通电，主机吸电，机器通，机器断电啊。 然后呢下面是连上蓝牙之后，他会有一个红色红色的一个亮钮，这边的话是这个东西他不影响音质啊，就是说播到哪一边他只是一个机器的一个取电方式， 这边的话是机器的一个针脚定义，他这里的话是四进四进，然后这台机器的话是四进六出啊，那么呢还看到这个 r n r a 二，还有 r n 三， r n 四，他是这个低电瓶啊，那么呢 有的主机他后面带这种 rca 莲花口的，就主机自带的 rca 莲花口的啊，可以用低电瓶输入的方式，就是说音源输入的方式。然后呢高电瓶输出这边呢 o u t 一， o u t 三， o u t 四， o u t 五， o u t 六是输出，那么呢一般我们有低音炮的老哥啊，直接把机器的低音炮的音频线我给大哥们拿看一下啊， 低音炮的音频线插在机器的 o u t 五六上面啊，这边四路四个门板上面四个通道是独立的，这边的低音炮两个通道是完全独立的，随意调节啊。那么呢可能还有人问了，这低电瓶输出啊，原车主机的 r c 口袋可以用低电瓶输出的音源，然后用高铁鸣出，这边呢是输出， 然后呢 out 一， out 二， out 三， out 四， out 五、 out 六，一般我们能用到的话都是这边的，为什么呢？因为我们只差一个低音炮，然后呢，配好一根专车专用线进行无损对插。原车主机功放 这边的话是 r e m， 包括有的老哥之前是完成功放的，后期想要装一台 dsp 功放进行整个车场的调色调节啊，就是会用到这一边啊， oute out 啊，然后呢，另外的两个低音炮的莲花口插到这个纯功放上面。 out 五六是用来调节有缘的低音炮。什么叫有缘的低音炮呢？就是低音炮内置了功放的，那么无缘炮无缘炮该怎么样呢？买无缘炮的老哥啊，你们应该都会买一台单路功放，那么单路功放面它上面也会有两个一模一样的莲花口，只需要插到我机器上面， 然后呢音频音的另一头插到你的单路功放面即可，有缘的就直接插，无缘的要准备单路功放啊，然后机器输出低变频的音频信号给到你的低音炮啊， 这边是 im 机器，还可以插显示屏方扣啊，包括这边可以插 u 盘播放，解析力更好应援，直接输入到机器里面进行解码，然后呢输输出到喇叭。那么还有这边有一个 usb， 这个是干嘛的呢？ 电脑与这个机器的一个电脑调音软件的一个连接啊，我们每一台机器里面都会配有想这个用电脑调音的老哥啊，一头插在我们这个机器上面，一头插在我们的笔记本电脑上面，然后打开我们电脑调音软件即可，然后呢机器的话配备的有手机调音软件，那么呢只需要 联系我们客服给你发二维码调音软件扫一下就可以连接到机器蓝牙就可以调节这边这四个通道，包括低音炮的两个通道了。啊，有任何不懂的问题可以来老弟直播间啊。
