这是博主千秋我不见的风车小夜灯的教学视频,暖调的霓虹灯映衬着金属风车骨架缓缓转动时光影交错,瞬间让房间多了几分独特的科技美学气息。 像是把未来感的街头碎片搬进了方寸桌面。跟着教程复刻的过程特别治愈,从切割材料、焊接线路到组装调试, 每一步都能感受到亲手制作带来的乐趣。忍不住想分享给同样喜欢 diy 和赛博朋克风格的朋友们。 首先是画图,我是用 ps 画的,先是画一个直径三厘米的圆,用直径延长线和圆周的焦点为圆心,再画一个同样大小的圆,再以第二个圆和第一个圆的两个焦点为圆心,再画出两个直径三厘米的圆, 这样在第一个圆上就产生了三个等分的焦点。三个等分焦点分别向顺时针方向找出圆周上的一厘米处,这是风车扇叶的最宽处, 画出从圆心过三等分、焦点五厘米的三条线段,连接顶点圆心和一厘米处,形成扇叶的形状,用描边工具画出来。 同样,我们利用参考线把风车骨架做出来,风车下底宽二点七厘米,上底宽一厘米,高十厘米,用参考线把它五等分。然后用画笔把需要的线画出来。 现在我们把捋直的铜丝按照图纸的形状贴到纸上,方便焊接。 直接焊接是不挂锡的,我是用了这种注焊剂,某宝一搜就有,很便宜, 用针管滴,一滴到需要焊接的地方,轻松就焊上去了。焊点平整,没有毛刺,还比较美观。利用同样的方法,我们把另一只支架也焊接出来,这个过程是比较磨人的, 因为锡焊和其他的焊接不同,只要达到一定的温度,锡就会融化,导致之前已经焊接好的又散了开来,这就是两个支架的样子, 现在我们根据调速器上的四个孔聚钻孔,这是支架四只角的位置,安装好铜丝组成的塔身,用热熔胶将调速器和塔身固定到底座上,这样看起来就已经有了一点点雏形。 现在来制作扇叶,根据图纸的尺寸把铜丝剪成需要的长度,弯曲,再焊接三片扇叶,完成后我们把它连接到一起。我用的是网上买的空心铆钉, 一百颗一块一毛七,不得不感叹祖国的强大,物流成本可以压缩到这样一个极致,一块一毛七一百克的铆钉,也不知道商家是怎么赚钱的。现在我们来连接电源,用的是两颗幺六三四零电池, 原博主是剥去外皮用电烙铁焊接的,为了体现工业风,但是我感觉这样不安全,所以保留了外皮,并且购买了一个点焊笔, 第一次用电焊笔还不太熟练,不过明显感觉到这样焊接安全性大大提升。接好电源,现在看调速器已经可以点亮了, 给电机轴延长一下。为了连接灯丝,焊接电机是相对比较简单的,因为相较于其他零部件,电机大一点,而且接触面更宽。 现在来焊接灯丝,这个过程最折磨人,这边接好了,那边开了,一不小心又把电机轴上焊的铜丝又给化开了,一切又得从头开始, 虽说磕磕绊绊的吧,不过好在最终接上了。在铆钉和电机轴之间是需要绝缘的,我用的是黄色的纸胶带。 灯丝的正极是接到电机轴上的,电机轴和塔身正极相连,因为电池电压充满的时候是四点二伏,而灯丝是三伏的,所以我用四十七欧的电阻制作了一个换向器来给灯丝负极供电。 为了美观,我用透明的热缩管给外面正负极的铜丝都套了一层,防止被碰到短路起火。建议在充电和放电之间用上保护板。这就是我做的风车小夜灯的最终形态了。
粉丝733获赞1.2万


哈喽,兄弟们,风车小夜灯的教程今天来了,这的话就可以设计塔身,然后塔身这块的话就是大家可以按照自己的这个创意,或者就自己的形状去设计,然后把咱们的这个铜管按照图纸折弯, 这就是单个焊接好的效果,我们再将三个面焊接到一起,然后底部我是用了热熔胶加了三个黄铜套做的这个底座,这个就是塔身的一个整体效果, 用胶带把这个三个风车叶固定,把黄铜轴套放到中间,然后进行焊接,哦,就是这样的,正极是连着外围,负极朝中心轴, 然后我们在电机的前方焊一节这个加长的一个铜丝,大概一公分多就可以, 然后我们把这个负极用三根铜丝焊到中间刚刚保留的这个延长的铜丝上面, 然后我们将负极跟塔身连接,然后跟这个电机的机身连接,这就是我们现在就是把风车液焊上去以后,然后我们把这个负极跟塔身跟机身连接 的一个形态,我们来先测一下他的电机正极接塔身, 嗯,电机没有问题,我们测一下我们的灯,我们的正极搭上负极搭我们的正极 没有问题,现在就是需要一个像这样的东西,将正极跟前面风车的这个黄铜轴套相连,这样就是他转的时候会一直给灯的正极供电, 这就是黄铜轴道和正极用一根铜丝连接。焊接好以后,现在我们来测试一下电路,塔身是负极,电车直接来点塔身 铜路没有问题, 这样我们的整个机身就制作完成了,然后我们可以在我们的底座上大致放一下,看一下布局后,我们下一期开始接线。

首先我们收到货之后呢,我们先检查了认识一下这些配件,那么格子呢有一个收纳盒,收纳盒里面是一些零碎的配件,然后呢有一个底座,一个调速器,两个电池, 然后我们把这个图纸拿出来,图纸拿出来去对照图纸去认识一下这个配件。那首先是这个热缩管,这个热缩管呢是防止两个这个同时之间接触的地方啊,会导电绝缘用的。 然后呢这个小袋子里面有这个铜管,热手管,充电器灯丝,还有这个铜帽,然后这个是主塔,主塔的外框,主架两个,然后这个是我们的 横架,横架放在主塔里面用的,这是四个,然后还有扇叶 三个正极的一个输出连接一个, 电池,负极连接一个,它是这样子套进去,然后把这个折起来连到我们那个充电器的一个负极的,都是有加长,都是有加长,自己根据需要去截短, 怎么折,后面的怎么折,根据自己的情况自己需要去折。然后这个是导电环环的一个配件,那这个呢是套在这个圆管上面用的啊,铜管上用的,我们做的是比较大,那么为了防止它接触不良或者怎么着,你可以把它给夹小一点,用我们这个镜子前给它夹小一点点, 只要你测试的时候让它能够又能够哎活动,然后又能接触这个状态转能转动,然后呢还能接触,这样他灯不会闪,然后备用的一些铜丝, 还有我们这个恩施负极的支架,还有一个我们的胶水和电机。然后呢把我们这个折好的一些材料进行简单的这个去给他修整一下,因为这个东西是有弹性的,我们按照这个框去给他简单的修整一下,他可能会有一点点变形,只要简单的折一下角, 好简单的去修整一下,折好之后呢,我们准备开始焊接,焊接之前呢,我们应该把这个所有的配件都做个预处理, 让他的一个焊接点都先给他点上锡,这样子呢有助于你焊接,但是你也可以不点锡直接焊,然后呢这里呢 图纸我们可以因为这个东西有弹性,并且呢他有时候会有一点点变形,那么我们直接用双面胶啊,然后紧固他一下,你也可以用别的方法,这种方式呢可能会留胶。 焊锡呢,我们建议使用最少六十三百分之六十三的那个锡,如果说有条件的话,可以用这个高含量焊锡,然后我们把我们的这个主框架不干胶粘起来,固定好位置,这个可能位置会有点偏差,但是不影响我们的成品, 因为细微的零点五到一毫米的一个误差都是属于正常的。我们直接这样子焊,我们这个梯形,这个主架都是有加长的,这个呢先不要剪,等到最后用的时候再剪, 轻轻的夹开。焊好之后呢,我们把这个不圆润的稍微给它点一下,有毛刺的要给它修一下,沾点助焊剂, 没焊牢的这里给它焊焊牢一点,加固一下,然后我们再把这个主架给组装起来 好,这样的一个框架就焊好了,然后呢我们把这个边修一修, 还没有这个焊到的去修焊点看一下, ok, 这个时候呢顶面是不平的,等一下我们会剪掉,然后我们开始焊这个扇叶,用重物压一下,然后 将这个扇叶对准 扇叶也要焊牢固的啊, 压一下 焊好三页呢,那应该是平整结实的,然后呢这一部分是要流出来的,这一部分流出来是给这个滑环用的,灯呢,这个带孔呢是正极,正极是接到这个地方的, 按照我们赠送的热缩管剪平一点,只要剪这么多就可以了, 不要剪太多,然后给他加热一下, 吹好之后呢,我们先把这个套进去,滑环套进去,一定要先记得套这个打上胶一点点,最好打在这个里面 一点点胶,然后轻轻的慢慢的推推推,推进去, 推进去之后呢,我们可以看到热缩碗是有与这个电机的台面啊,是隔着的,这面呢一定要热缩碗,要漏出来,要漏出来与这个主轴是隔绝的, 保证这个整体与电机是处于不连通状态。然后你可以把我们的这个盖帽套进去。好,我们现在开始焊这个支撑架,首先这个长的一端呢焊到灯丝上,先平行焊, 把支撑架另外一头焊在筒帽上, 这样子灯的基础就做好了。然后我们把这个导电环的正极向外掰一掰,然后呢给他一个压住去焊,压住去焊,给他一个力来一个向外顶的力, 然后我们试一下, 这都是正常的,这个灯坏掉了,嗯, 然后剪掉这个多余的线, 让我们准备焊这个主板。焊主板之前呢,我们用送的这个胶水多涂一点,涂到这个充电板上面多涂一点,上下都要涂一点, 然后这样才能粘的牢, 粘到这个充电板站直, 它需要十二个小时固化啊,我们涂完之后呢,它又会快干快干,这个基本上几分钟它会能够稳定,然后我们可以继续开始做下一步,然后还有这个电池,这个电池呢我们定好这个位置这个线,这个线已经那个控制好它的一个长度,之后我们也是多涂一点上下多涂一点不干胶,把这个电池粘到这里, 只有这个控制器调速器,它是需要热熔胶的,因为它是有高度的啊,然后按这个电池连接,电池连接我们这里呢先上点芯,然后把这个电池连接啊给它搞小一点,搞小一点, 然后呢套入到这个两个电池里面,把电池套进来,在套的时候注意防止正负极短路啊,套的这样子紧,比较紧的状态,这样子我们用的工具 给它焊接起来,如果这个电池连接线比较长了一点点,这里头长一点点,我们可以自己给它剪短一点 好,然后给它焊住,焊住呢这个就比较固定了,然后为了防止它接触不良,我们这里稍微给它加一点点锡,给它加一点点锡 好,这个电池非常怕热的,我们手摸一下,如果说很烫的时候,赶紧要把这个电脑先拿开,这里也可以加一点。 焊好电池的负极之后呢,我们先再把正极焊上去,首先先把正极的一个触点上给它焊点这个 c, 然后把拿出一根铜线 连接两根,两个电池形成并列,这样子焊好之后,我们就可以在这里去调整弯折它的这个位置, 然后自己可以高低啊都可以去折折弯, 这个是电池的负极,我们大概位置放好,对照一下,如果放在这个地方,我们就在这里侧弯下去,首先这个电路板要先粘上去, 好在这个位置,同样这个负正极呢也是一样的,这个时候只注意正极呢,不能碰到这里,我们先把热缩管给它套上, 多余的可以剪掉的这个碗套上,推上 好,然后呢再去折弯,你看一下这个地方,我们折弯一下往前走, 肚脐大概是在这个位置,我们剪到这里进去把这个剪刀剪掉,这个高度呢稍微有点高,肚脐我们在这里剪掉,来这样子 对比一下, 把这个绝缘管剥出来, 然后焊接到我们这个 充电板就可以了,然后我们把控制器也粘到这个底座上面。首先我们找一点热熔胶, 可以用胶枪用,打火机用,我这种方式也都可以,我是用这个热水风把它融化, 不要往周边打,要往中间打,因为这个胶呢多了会溢出来的,在中间位置打, 然后转到这个定位这个地方按压下去, 好等它粘。把我们的调速器粘好之后呢,我们连接调速器和我们充电板之间,首先我们看一下 这个调速器,它是依次是电源的负极、电源的正极、电机的正极、电机的负极,那么电源的负极我们连接这个 out 负,然后我们先折一下,根据这个位置折一下, 你看你自己喜欢什么样子的折什么样子的。这个地方呢?因为容易碰到这个电池的一个负极,我们在这里给套个管, 先把这个副脊给焊上,好像有点长,好像折的有点长, 对准位置我们进行折弯比对一下,然后我们把这个高度剪成跟它的高度是一样的,然后把这个正脊也跟它去连接。 正极呢?我们想高一点可以高一点,想低一点可以低一点,正极 在这个位置 这里可以自己创意,让它走线更漂亮。 把这个输出正极的连接线套个管,如果你不好套,你折弯了吧?不好套你就给他折开,折开给它套进去,套进去,然后再折回来,套进去,再折回来。 我们现在开始焊这个电机的正极,首先我们大概测量好它的一个高度,因为我们给的线是比较长的,然后是不是在这个位置,如果差不多,那就可以直接焊,如果说差的有点远,我们可以把这这一头给它剪短一点,那我这里已经剪过了,我把这个直接焊上去, 然后我们再截一段负极和这个横架相连,用负极穿孔焊进去。 把这些焊好之后呢,我们再检查一遍,如果说我们这个塔架整体往下移了五毫米的话,它会不会阻挡?像这些地方会不会阻挡?我们看一下,如果没问题的话,我们就可以在这个定位把这个定位定出来, 把这个定位定出来,定出来,找一个尖锐的 扎孔,也可以用锤子敲 好,然后用我们送的这个胶水灌进去, 让它凝固,然后焊,把这些正负极都焊上, 然后再把这个负极给它焊上, 然后我们把这个负极和主架去连接,这样子电机就通电了,我们现在折弯一个配件,自己折一个配件,这样子就完成了, 然后这个灯会闪烁,是因为这里它接触是有一些问题的,我们在最开始的时候要把这个灯这个导电环给它缩小一点,让它能够时刻接触到这个铜铜管。 然后这个力要给到他这里呢,我们可以往下拉,往下拉这样子,让他这个力往这边有,往下面也有这样子呢,他就会时刻接触这个铜环,这个是这个灯我搞断掉了啊?然后测试一下充电的功能就完成了。

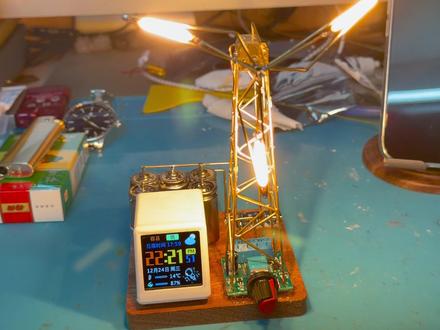

风车灯尾续教程来了,将结好的铜管和枫叶按照构图摆放固定好,然后进行焊接。焊好的效果是这样, 接下来在木板上给条素模块画出固定点,用小钻头钻出四个孔,再拿出事先焊好的风车架头 顶上焊接减速马达,再给减速马达转轴头上吸焊上一小节铜丝,然后套上绝缘热缩管加热热缩。 然后取出三根从灯丝正极至转轴中心点距离长短的铜丝,分别将灯丝正极和转轴铜管均匀焊接。焊好后效果是这样的, 再给风车它四个底角插入开好孔的木板上固定,给充电模板固定在你认为比较方便的地方,给调速模块和减速马达焊上通电导线, 区分好正负极,连接上充电模块弄好是这样的, 然后安装上 wifi 时钟,在时钟背后加上个开关,这样可以让时钟可开可关。然后在木板上放置固定好电池位置,时钟的 type x 线截断,找出正负极,将电池的正负极连接上时钟, 然后可以测试风车灯了。最后我回应一下大家问的铜丝如何弄得笔直笔直。先取一段铜丝,将一头用钳子掰成勾形,另一头放入手电钻里夹紧, 一手拿钳子钳住勾口,一手拿手电钻,同时按动手电钻旋转,然后转呀转,转呀转,观察铜丝是否笔直了。 笔直的铜丝就得到了,我们一起来看看风车灯的成品吧!

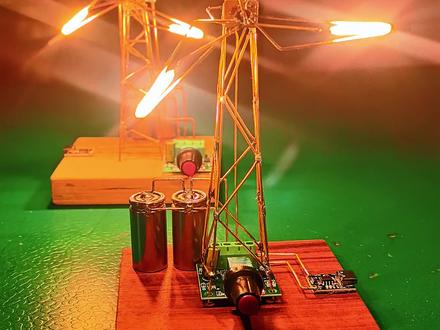

上一个视频,好多朋友都说手势铜线不好焊接,马达挂不上西,电池也挂不上西,这里我给大家一一解答。在这里我有一个问题,大家是怎么把歪歪扭扭的铜线调直的? 我发现了一个方法很好用,用两个平整的木板夹着铜线,就像搓面条一样来回的搓,没几下铜线就被搓的很直,效果不错吧。 好了,我们先说说手势铜线怎么焊接,因为我们买的手势铜线,它的表面有涂层,所以我们得用高温先将它烧掉, 然后将烙铁调到最高温,可以轻松的焊接下来。是电池焊接,一定要注意不能长时间焊接,先给电池表面涂一层注焊剂,然后将烙铁调到高温,这里我用的是五百度, 焊接,时间,在锡化以后不能超过三秒。最后就是马达的挂锡,还是使用助焊剂调到高温,多挂一些锡,轻松的拿捏。这一次焊接我没有先将铜丝折好, 而是将主体上下先焊好线位,然后边焊边用钳子调整,这样速度更快,效率更高。焊接完成以后,可以将事先的线位去掉,这个是焊接完成的效果,感觉还不错, 焊接减速,马达轴端需要用热缩管进行绝缘。焊接电池,这次我没有用铜套,而是用铜丝像绕线圈一样绕了一个铜套,最后再焊上枫叶看效果。

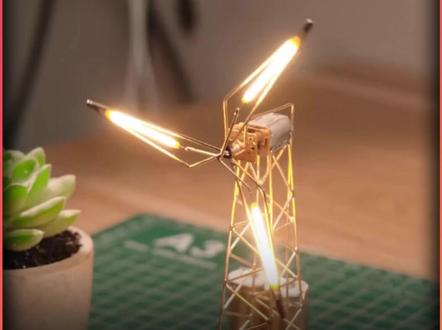

今天我们一起来做风车灯。材料有红丝木板、锂电池、充电保护板、 pwm 调速器、 n 二十减速电机,总共二十元出头。首先打印一个支架图,按图尺寸截断铜线,再按图折弯, 然后焊接支架,焊好之后再把电机焊到上面,这里我又用热熔胶加固了,再把支架粘到木板上, 用铜丝折出三个扇叶形状的三角形,把扇叶焊到一个用铜丝做的圆圈上。先把调速器、电池盒、充电板粘在木板上,再用铜线将它们连接起来。 下面详细说一下线路。连接电机轴上面套一层热缩管,电机轴前面焊不上芯,就用铜丝拧成圈套上了。从电机的接线处焊一根铜丝,倒轴上套成圈,这个圈就可以和扇叶中心的圈连接上。 灯丝的正极焊接到扇叶的尖端,灯丝的负极用铜丝焊接到电机轴的铜丝上,电机的另一个接线柱焊接到支架上,支架整体作为负极,正极用七包线接到电源上。好了,干完收工。

只有啪一声。对啊,他们就是因为太在意别人啊, 嘴巴都是短短的区别,它们就看嘴巴鳄哥的嘴。鳄鱼和恐龙一起生活过。所以说我们是远方亲戚嘛。 哈哈哈。兜兜龙边走,狮王争霸闹元宵,春节马上就要结束了,兜兜龙和点点乐依依不舍地跟科学家, 你给谁也没有办法。说到底还真你给我写个欠条,欠条上就写你欠我二十万。下次再遇到这种情况,我直接拿你欠条,我败给你。真的啥也没有,什么东西跟爸爸说,爸爸都会满足你,不准早恋听到没有,爸爸退给你别,还有薯条,你看你的,然后然后表, 然后难受啊。我现在想你妈妈呀,从你背到说两遍。嗯哼 哼哼这玩啥。 you are the best。

家人们耗时两天,此巨资二十多块钱制作的手工业灯小风车终于完工了,制作过程中踩了不少坑,好在没有放弃一点点的功课难题,成品出来的瞬间超有成就感。来浅浅的欣赏一下, 仙女下凡, 点赞加关注哦!

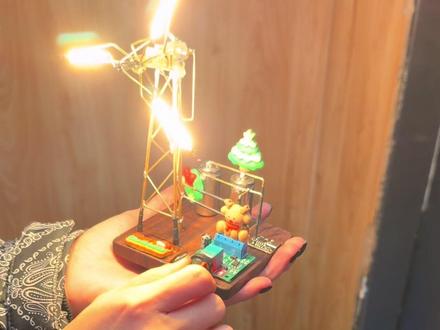

大家好,今天我来教你用二十多块钱手搓一个风车小夜灯,用到的材料有一点五和一毫米铜棒若干根, n 二零减速电机一个, 二十六毫米陶瓷灯十三根 type c 充电模块一个,三点二毫米铜管一小段直流马达调速器一个,梁姐幺六三四零锂电池实木杯垫一个。话不多说,我们开整车 two hours later。

用二十多元成本自制一个迷你小灯塔,不仅氛围感十足,还能当做小夜灯来用。如果你之前做过桌面风车灯,手里应该剩下不少材料,这次正好可以利用起来,进行不同风格的尝试。 好,下面教程开始。首先是一个 n 二零减速电机,价格三块多三十八毫米陶瓷灯丝,加上三十毫米保险丝管,一共不到一块钱。幺六三四零锂电池两节七块钱一毫米粗的铜线两块八毛钱。电机调速器价格不到四块, 手工用的黄铜板不到两块。 type c 充电模组一块钱左右。材料准备就绪后,先画图纸,上宽两厘米,下宽三厘米,高度十一厘米,折角的间距分别是两厘米和一厘米。按照图纸把铜丝折出形状后,连接处用焊锡固定。 先把两个面拼接到一起,然后用同样的方法制作另外两个面,最后组合出灯塔的塔身部分。 继续用圆规画一个直径五厘米的圆形,间距保持不变,把圆形六等分连接出一个正六边形。 按这个图纸把铜丝折好,用焊吸收口,铜线绕电池三圈,然后剪断,用焊吸收口就能得到两个正圆形。第一个圆形与六边形水平焊接到一起,用短铜丝连接, 再剪除六个三厘米的铜丝与另一个六边形,拼出雨伞的形状。 第二个圆环焊接到雨伞内部,起到装饰和增加刚性的作用。 灯丝负极端焊上短铜丝,与雨伞尖尖连接,正极端焊长铜丝,留着备用。另外准备六根长度三厘米的铜丝,从两个六边形的拐角处组合到一起。 电机外壳焊上铜丝,待会用来固定,另一侧也是同样的焊法,但要同时接到电机负极,再剪出合适的长度,与塔绳固定在一起。薄铜板剪下一小块用来制作遮光板,可以用圆柱形物体辅助这处弧度。 剪一截短铜丝用来连接转子和反光板。继续把塔身和塔顶组装在一起,电机负极直接连接到塔身,此时整个风车塔的塔身都是负极。最后用热熔胶把电机调速器和充电模块粘在底座上, 根据塔身四个角的位置做出标记,在底座上钻孔插入塔身,这里可以滴点五零二,更加牢固。继续连接控制器和供电线路,这里要单独一根线给正极供电,具体的电路图我会放在视频结尾。 锂电池包装撕掉并粘焊接到一起,固定到底座上。 根据电路图走线的时候尽量做到横平竖直,这样做出来的成品才美观。 所有线路连接好之后就可以打开测试了。这款灯塔桌面灯的点睛之笔就是电机缓缓转动的遮光板,模拟出了真实灯塔扫过海面的效果,仿佛把桌面变成了一片微缩的海洋。 如果你的手里正好剩的有材料,抓紧时间试试吧!本期教程到此结束,期待在评论区看到你的作品,我们下期再见!
