陆地王者六路开关接线教程

动力线啊，接电瓶正极，这是电瓶正极 acc 接 acc， 正极十 f 减打起，然后 一三五二四六，这是一路开关，二路开关 you can see。

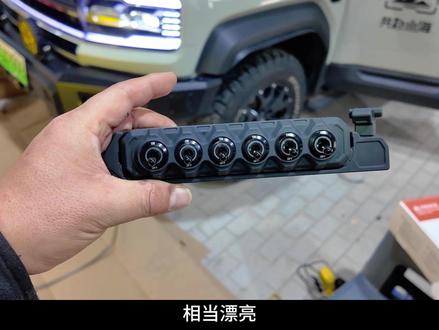

今天给车友加装一下控制器啊，六路的陆地王者实物啊，飞机开关非常的漂亮啊。 看这是控制器主机，它这个功率大啊，看这全部是端子式的接线啊，贵有贵的道理啊， 也是带 acc 的， 像这种大功率的控制器，我们接电还是跟绞盘的位置一样啊，接到绞盘的那个接线盒里， 总功率一千八百瓦啊，相当大了，可以覆盖两个三百六，两个三百两个二百四，太牛了。控制盒是用螺丝上在保险盒上面，位置刚刚好， 看他的六路输出的端子全部用耐高温胶带啊，包裹啊。嗯，鸡汤也就很规整啊， 还可以实现爆闪啊，快速拨动两次就是爆闪， 还有氛围灯， 相当漂亮啊。

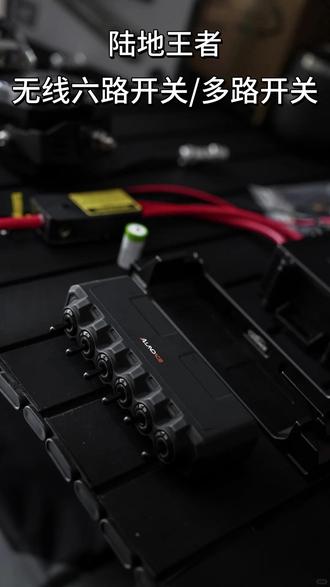

我手上拿的这个东西是我们给猛龙做的最新款的六路开关包装盒，里面装的是这个六路开关所有的零部件，这是六路开关的控制手柄，这是六路开关的主机盒， 里面有六颗保险说明，它可以接六组灯光。白色的这根线是 acc 的 控制线，这是无线的接收天线，这两个桩头是接正负极电源线用的，这是正负极接电用的电源线，这根线是控制手柄充电用的。这波小螺丝是固定主机和盖板用的，这两颗螺丝是固定控制手柄用的， 这是它的说明书，这些贴纸是往这按键上贴的，不贴也是可以的，主要根据大家的需求。现在我把这东西装到我们这台猛龙上， 安装之前我们先把电源线给它接到主机盒里面，我们一定要看好这相对应的正负极，仔细看电源线小的一头是通往主机盒的，从主机盒后面这个洞里面把电源线给它穿进去，穿进去以后对上螺丝孔位，带上螺丝并给它上紧，用同样的方法把负极的线也给它接上。 接下来把主机盒固定到机舱里面，先把原车的保险盒盖给它拿掉，找到这颗石安的保险 拔下来，接上 acc 的 控制线，然后给它插回去。接下来顺着这个空隙的位置把 acc 控制线给它走出去，然后把正极的供电线压到这颗螺丝上面，带上螺丝以后，直接拿扳手给它上进。接着把负极接到原车接地线这一块，把螺丝拆下来以后压上负极， 然后直接上紧螺丝，接下来把原车的保险盒盖给它盖上，然后把这个主机盒粘到保险盒的盖子上面，接下来给它通上电，看看指示灯工作是否正常，然后这些桩头上面就可以接射灯了， 按照功率的大小以此类推接就可以了。接好射灯以后，把盖子用螺丝给它固定起来，然后安装控制手柄。安装之前先试一下这个奥字母的雾灯已经被接通了，这是开关，按一下近光，按一下远光， 这是爆闪。接下来把这个控制手柄装到 a 柱，这里需要给大家说的是，猛龙原车是不带这个 a 柱拉手总成的，这一套东西是我们后装的，安装这个六路开关控制手柄的时候，去掉这个塑料把手就可以了，对准螺丝孔位，带上螺丝，用扳手直接给他上紧， 现在就是全部安装到位了，来从车内给他试一下， 我们在购买猛龙这款专用的无线录入开关之前，必须要把这套 a 柱拉手的总成一起给他买回来。这三样东西就是 a 柱的拉手总成，这是里面的支架，这是外面的把手，这是替换原车的装饰盖板。
