led柔性幻彩灯带接线方法图解

rgb 幻彩智能低压灯带，十毫米宽，每米六十株，十公分易减，可实现多种颜色以及动态效果。二十四伏低压搭配变压器使用，接线非常简单，灯带正负极线接变压器 v 加 v 减变压器 l n j 二百二十伏零火线，灯带开头插入控制器即可，可用手机控制，还有声音控制 以及无线面板控制，有三百多种动态模式可调节，灯带亮度也是可以调节的，以及动态效果速度快慢都可调节， 非常简单方便。这款灯带实际应用非常广泛，像这样的婚礼现场、 ktv 等娱乐场所以及户外各种展厅都可使用，需要详细了解的可留言咨询。

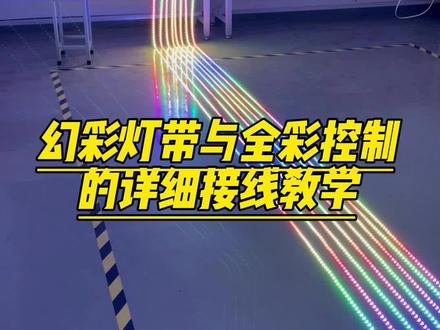

不知道幻彩灯带如何接线的朋友，今天这个视频教会你接线。我们需要用到变压器、控制器以及全彩灯带。变压器输入电压二百二十伏，输出电压十二伏，将控制器正负极对应连接至变压器， 再将灯带连接至控制器。这里灯带我们全部用的三线的，将中间的绿线连接至控制器的信号口，白线是负极连接控制器的 j m d 接口，控制器 d a t 表示信号接口， j m d 表示负极接口。这种四线的幻彩灯带连接时 就需要将中间两根都连接至控制器的信号口，多出来的这根红线是不需要连接的。最后我们再将这两根线连接至变压器正负极， 注意每根灯带都需要连接至我们的变压器正负极，接好之后控制器即可正常工作。希望学会了的朋友可以给老弟点个赞，支持一下。

居然还有这么多粉丝朋友，就问摇头灯跟继控他们之间是怎么穿线怎么接线的，都是这么简单的了啊，老师傅划走就得了，我这个是讲给新手师傅看的， 那么今天我就找到几个摇头灯，还有智能控制器，还有灯带控制器摆在地上啊，演示给你们看，保证新手师傅的话看一遍啊，就能看得懂啊。接下来呢，我们看实操， 那智能灯光控制器我就以这一款为准了，其实它的原理都差不多的，不管哪一个品牌的，它原理都差不多的啊， 这个就是智能灯光控制器啊，联动的话靠它啊，然后 这个是备用电源，正常的话我们是从这边的话零火线这里接这个两百二就行了啊，后面的话这个就是接那个筒灯啊， 还有那些排风什么之类的，就可以接这里啊，如果你用其他的按键开关来控啊，这里就不需要接了啊， 正常的话我们就接一个啊，两百二进来啊，这个十二伏的话啊，这是备用电源，这个可以不用了，不用管他啊，这个内存卡了，这个是插内存卡的啊，这个正常的话我们用不到啊，调试的话 啊，只需要这调试的时候才用的到，然后这个前面两个是五幺二接口啊，这个是红外啊，比如说要控那个空调的话，就可以用这个来控了啊，这个是面板，就是那个控制面板吗？控制面板来的啊，这两个口都是控制面板，他是通的啊， 这个是音频控制的啊，这个就是 v o d。 点歌机那里的啊，就是拿一根网线啊，连接到点歌机那边去的啊， 这个音频输入输出啊，这个是那个啊，古典检测的灯啊，如果你的古典比较密集的时候他就会亮的比较啊快啊，如果没什么古典的话，他就不怎么亮的啊，这个一个开关啊，然后顶上这些你不用管了啊。 ok， 那 我们讲一下这个信号怎么串的吧。嗯，电的话你可以一起拉过来啊，比如说那里是机柜啊，这里是天花板上的检修口，我这个灯带控制器就放在检修口这里，是不是 你拿一根网线过来啊？穿在这个灯带控制器的后面啊？这前面后面啊，是不是后面有他有两个这个口啊？两个网口，是不是？这两个网口就是五幺二接口了？随便插随便插啊，一根进来一根出去是不是 啊？一根进来一根出去，然后给到下一台灯啊，下一台灯的话他也是有两个网口，是不是他也是有两个网口，一个那人是吧？都一样啊，一个进来一个出去，这两个网口呢，你可以随便插是不是你可以随便插啊？ 第一台啊，第二台，第三台啊，反正呢这几台呢，就是手拉手把它串起来就可以了。串联起来知道吧？串联啊，电源的话你可以并连也可以啊，这个两百二可以并的，没事的啊。 然后你比如说你这个东西啊，放在检修口这里，你这个灯带控制器放在检修口这里嘛，你就摇头，灯的话你可以拉一组这个跟这个信号啊，跟这个信号一起过去，一起过去啊，两百二跟这个信号这样一起过去，给到第一台灯，第二台灯， 第三台灯，是不是啊？手拉手把它串起来就可以了。就这么简单啊，还有哪里不明白的可以在评论区留言了。最近也是比较忙啊，就没怎么刷抖音啊。晚上啊，一般在晚上我会有空啊，会回你们信息的。

我们幻彩灯带的用法就是好多地方啊，因为我们的控制器有这么大，很多地方是条件不允许。我们最终的解决方法呢，就是只需要这个线路板的。首先我们找到这个控制控制器的正极，负极还有一个信号，先把它上好吸， 就是供电极两根单线，正极，正极焊正极，负极焊负极。 哦，我们的幻彩的柔性灯带啊，这一个看一下，这一端是信号输入， 正面是信号线，背面是正负极，背面的正负极是任意的焊都可以焊，但是信号线必须从这边第一个位置开始焊， 再来焊信号线。好，你看正负极焊在背面，上面有个正极，下面是负极，正面的话是信号线，我们来旁边测试一下，灯条亮了。

两路幻彩灯带三种接线方式，转向灯的设置方式一，中间接线开机扫描， 扫描完成后进入小灯常亮模式，左转向灯，右转向灯 双闪警示灯。 方式二，两头接线 开机扫描 左转向灯。跑马方向错误的， 可以在 a p p 上设置方向，在转向的时候点开一键切换方向，设置后现在转向灯是正确的。 方式三，一头接线和 中间接线开机扫描 右转向灯，左转向灯方向错误了再 app 设置一下， 在转向的时候点开一键切换方向，有三种方向切换，可以多点几下切换到正确的方向为止，设置后方向正确的。

正常网线是超五类带屏蔽的八星网线，呃，你就拿这个绿色和白色就接这个 d a t 啊，数据 接下 dat， 然后橙色和白色就接这个啊， gand 地线这里啊，我们这个是用网线去延长的啊，这里有起码有十几米的网线延长，然后在这里接这条灯带啊， 然后这边灯带这一头，这里有一个供电线，两条黑白的就接着正电源的这个正负极。如果你电源现场电源啊离这个灯带比较远，你就这里就用二点五或者是一点五平方的一个供电线来去延长它 啊，这边也是这么接，然后这边出来的这条，这条啊，蓝色和这条红色的就不用接，不用理他啊，不用理他，我们现在我们通电，先测试一下。好，通电 啊，正常，我还没有开控制器啊，他就是亮白光的，亮白光的啊，现在我们打开控制器 他就开始跑马啊，就这么简单。
