风车灯扇叶制作教程

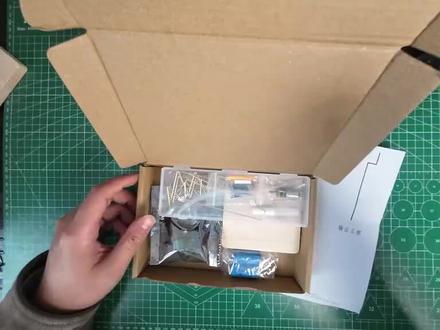

首先我们收到货之后呢，我们先检查了认识一下这些配件，那么格子呢有一个收纳盒，收纳盒里面是一些零碎的配件，然后呢有一个底座，一个调速器，两个电池， 然后我们把这个图纸拿出来，图纸拿出来去对照图纸去认识一下这个配件。那首先是这个热缩管，这个热缩管呢是防止两个这个同时之间接触的地方啊，会导电绝缘用的。 然后呢这个小袋子里面有这个铜管，热手管，充电器灯丝，还有这个铜帽，然后这个是主塔，主塔的外框，主架两个，然后这个是我们的 横架，横架放在主塔里面用的，这是四个，然后还有扇叶 三个正极的一个输出连接一个， 电池，负极连接一个，它是这样子套进去，然后把这个折起来连到我们那个充电器的一个负极的，都是有加长，都是有加长，自己根据需要去截短， 怎么折，后面的怎么折，根据自己的情况自己需要去折。然后这个是导电环环的一个配件，那这个呢是套在这个圆管上面用的啊，铜管上用的，我们做的是比较大，那么为了防止它接触不良或者怎么着，你可以把它给夹小一点，用我们这个镜子前给它夹小一点点， 只要你测试的时候让它能够又能够哎活动，然后又能接触这个状态转能转动，然后呢还能接触，这样他灯不会闪，然后备用的一些铜丝， 还有我们这个恩施负极的支架，还有一个我们的胶水和电机。然后呢把我们这个折好的一些材料进行简单的这个去给他修整一下，因为这个东西是有弹性的，我们按照这个框去给他简单的修整一下，他可能会有一点点变形，只要简单的折一下角， 好简单的去修整一下，折好之后呢，我们准备开始焊接，焊接之前呢，我们应该把这个所有的配件都做个预处理， 让他的一个焊接点都先给他点上锡，这样子呢有助于你焊接，但是你也可以不点锡直接焊，然后呢这里呢 图纸我们可以因为这个东西有弹性，并且呢他有时候会有一点点变形，那么我们直接用双面胶啊，然后紧固他一下，你也可以用别的方法，这种方式呢可能会留胶。 焊锡呢，我们建议使用最少六十三百分之六十三的那个锡，如果说有条件的话，可以用这个高含量焊锡，然后我们把我们的这个主框架不干胶粘起来，固定好位置，这个可能位置会有点偏差，但是不影响我们的成品， 因为细微的零点五到一毫米的一个误差都是属于正常的。我们直接这样子焊，我们这个梯形，这个主架都是有加长的，这个呢先不要剪，等到最后用的时候再剪， 轻轻的夹开。焊好之后呢，我们把这个不圆润的稍微给它点一下，有毛刺的要给它修一下，沾点助焊剂， 没焊牢的这里给它焊焊牢一点，加固一下，然后我们再把这个主架给组装起来 好，这样的一个框架就焊好了，然后呢我们把这个边修一修， 还没有这个焊到的去修焊点看一下， ok， 这个时候呢顶面是不平的，等一下我们会剪掉，然后我们开始焊这个扇叶，用重物压一下，然后 将这个扇叶对准 扇叶也要焊牢固的啊， 压一下 焊好三页呢，那应该是平整结实的，然后呢这一部分是要流出来的，这一部分流出来是给这个滑环用的，灯呢，这个带孔呢是正极，正极是接到这个地方的， 按照我们赠送的热缩管剪平一点，只要剪这么多就可以了， 不要剪太多，然后给他加热一下， 吹好之后呢，我们先把这个套进去，滑环套进去，一定要先记得套这个打上胶一点点，最好打在这个里面 一点点胶，然后轻轻的慢慢的推推推，推进去， 推进去之后呢，我们可以看到热缩碗是有与这个电机的台面啊，是隔着的，这面呢一定要热缩碗，要漏出来，要漏出来与这个主轴是隔绝的， 保证这个整体与电机是处于不连通状态。然后你可以把我们的这个盖帽套进去。好，我们现在开始焊这个支撑架，首先这个长的一端呢焊到灯丝上，先平行焊， 把支撑架另外一头焊在筒帽上， 这样子灯的基础就做好了。然后我们把这个导电环的正极向外掰一掰，然后呢给他一个压住去焊，压住去焊，给他一个力来一个向外顶的力， 然后我们试一下， 这都是正常的，这个灯坏掉了，嗯， 然后剪掉这个多余的线， 让我们准备焊这个主板。焊主板之前呢，我们用送的这个胶水多涂一点，涂到这个充电板上面多涂一点，上下都要涂一点， 然后这样才能粘的牢， 粘到这个充电板站直， 它需要十二个小时固化啊，我们涂完之后呢，它又会快干快干，这个基本上几分钟它会能够稳定，然后我们可以继续开始做下一步，然后还有这个电池，这个电池呢我们定好这个位置这个线，这个线已经那个控制好它的一个长度，之后我们也是多涂一点上下多涂一点不干胶，把这个电池粘到这里， 只有这个控制器调速器，它是需要热熔胶的，因为它是有高度的啊，然后按这个电池连接，电池连接我们这里呢先上点芯，然后把这个电池连接啊给它搞小一点，搞小一点， 然后呢套入到这个两个电池里面，把电池套进来，在套的时候注意防止正负极短路啊，套的这样子紧，比较紧的状态，这样子我们用的工具 给它焊接起来，如果这个电池连接线比较长了一点点，这里头长一点点，我们可以自己给它剪短一点 好，然后给它焊住，焊住呢这个就比较固定了，然后为了防止它接触不良，我们这里稍微给它加一点点锡，给它加一点点锡 好，这个电池非常怕热的，我们手摸一下，如果说很烫的时候，赶紧要把这个电脑先拿开，这里也可以加一点。 焊好电池的负极之后呢，我们先再把正极焊上去，首先先把正极的一个触点上给它焊点这个 c， 然后把拿出一根铜线 连接两根，两个电池形成并列，这样子焊好之后，我们就可以在这里去调整弯折它的这个位置， 然后自己可以高低啊都可以去折折弯， 这个是电池的负极，我们大概位置放好，对照一下，如果放在这个地方，我们就在这里侧弯下去，首先这个电路板要先粘上去， 好在这个位置，同样这个负正极呢也是一样的，这个时候只注意正极呢，不能碰到这里，我们先把热缩管给它套上， 多余的可以剪掉的这个碗套上，推上 好，然后呢再去折弯，你看一下这个地方，我们折弯一下往前走， 肚脐大概是在这个位置，我们剪到这里进去把这个剪刀剪掉，这个高度呢稍微有点高，肚脐我们在这里剪掉，来这样子 对比一下， 把这个绝缘管剥出来， 然后焊接到我们这个 充电板就可以了，然后我们把控制器也粘到这个底座上面。首先我们找一点热熔胶， 可以用胶枪用，打火机用，我这种方式也都可以，我是用这个热水风把它融化， 不要往周边打，要往中间打，因为这个胶呢多了会溢出来的，在中间位置打， 然后转到这个定位这个地方按压下去， 好等它粘。把我们的调速器粘好之后呢，我们连接调速器和我们充电板之间，首先我们看一下 这个调速器，它是依次是电源的负极、电源的正极、电机的正极、电机的负极，那么电源的负极我们连接这个 out 负，然后我们先折一下，根据这个位置折一下， 你看你自己喜欢什么样子的折什么样子的。这个地方呢？因为容易碰到这个电池的一个负极，我们在这里给套个管， 先把这个副脊给焊上，好像有点长，好像折的有点长， 对准位置我们进行折弯比对一下，然后我们把这个高度剪成跟它的高度是一样的，然后把这个正脊也跟它去连接。 正极呢？我们想高一点可以高一点，想低一点可以低一点，正极 在这个位置 这里可以自己创意，让它走线更漂亮。 把这个输出正极的连接线套个管，如果你不好套，你折弯了吧？不好套你就给他折开，折开给它套进去，套进去，然后再折回来，套进去，再折回来。 我们现在开始焊这个电机的正极，首先我们大概测量好它的一个高度，因为我们给的线是比较长的，然后是不是在这个位置，如果差不多，那就可以直接焊，如果说差的有点远，我们可以把这这一头给它剪短一点，那我这里已经剪过了，我把这个直接焊上去， 然后我们再截一段负极和这个横架相连，用负极穿孔焊进去。 把这些焊好之后呢，我们再检查一遍，如果说我们这个塔架整体往下移了五毫米的话，它会不会阻挡？像这些地方会不会阻挡？我们看一下，如果没问题的话，我们就可以在这个定位把这个定位定出来， 把这个定位定出来，定出来，找一个尖锐的 扎孔，也可以用锤子敲 好，然后用我们送的这个胶水灌进去， 让它凝固，然后焊，把这些正负极都焊上， 然后再把这个负极给它焊上， 然后我们把这个负极和主架去连接，这样子电机就通电了，我们现在折弯一个配件，自己折一个配件，这样子就完成了， 然后这个灯会闪烁，是因为这里它接触是有一些问题的，我们在最开始的时候要把这个灯这个导电环给它缩小一点，让它能够时刻接触到这个铜铜管。 然后这个力要给到他这里呢，我们可以往下拉，往下拉这样子，让他这个力往这边有，往下面也有这样子呢，他就会时刻接触这个铜环，这个是这个灯我搞断掉了啊？然后测试一下充电的功能就完成了。

新手小白 diy 风车灯难点攻略一、铜丝折弯没有棱角，钳子夹紧铜丝一定要夹紧，另一只手贴着钳子配合折弯一定要大于要折的弯度，然后往回折，调整到需要的位置就可以了， 后面所有的折弯都是一样的手法。 二、铜丝铜管不挂锡，在切好的铜管上涂点注焊膏，然后挂锡， 同样在扇叶上也挂上锡， 将扇叶固定住，然后就可以焊接了，然后照着临膜图焊接第二个，第三个扇叶。 三、陶瓷灯正负极区分及焊接有孔的一端为正极， 将另一端腹脊朝外焊接在扇叶尖上，以此类推。将马达转动轴顶端打磨粗糙，涂上注焊膏，推荐使用不锈钢专用的， 然后挂上吸，固定一下电机，取一节铜丝挂上吸，然后一起焊接上， 套上热缩管，没有的可以用电胶带 将扇叶装上，并用五零二固定。最后讲一下马达与扇叶与塔身通路的问题， 这个线路是这样子的啊，就是风车负极负极四个向角，四个极正极的话是通过这个钢丝，然后连接到这个承重轴，承重轴过来之后就是机身，这个整个塔身啊，都是一个，都是一条线路，怎么 这根铜丝啊，就是这根就是一个换向器，自制的一个换向器搭在这个铜管上，然后铜管加过这个风车一圈，这都是负极铜管，这个换向器直接连接到这个马达的负极正极的话，就直接连接塔身就可以了，因为这里都是通路，直接连接塔身负极正极， 然后这根这根负极要直接走一路下来啊，直接接到这个变速器的这个电机啊，电机负极上就可以了，测试一下没问题就可以进行收尾了。

哈喽，兄弟们，风车小夜灯的教程今天来了，这的话就可以设计塔身，然后塔身这块的话就是大家可以按照自己的这个创意，或者就自己的形状去设计，然后把咱们的这个铜管按照图纸折弯， 这就是单个焊接好的效果，我们再将三个面焊接到一起，然后底部我是用了热熔胶加了三个黄铜套做的这个底座，这个就是塔身的一个整体效果， 用胶带把这个三个风车叶固定，把黄铜轴套放到中间，然后进行焊接，哦，就是这样的，正极是连着外围，负极朝中心轴， 然后我们在电机的前方焊一节这个加长的一个铜丝，大概一公分多就可以， 然后我们把这个负极用三根铜丝焊到中间刚刚保留的这个延长的铜丝上面， 然后我们将负极跟塔身连接，然后跟这个电机的机身连接，这就是我们现在就是把风车液焊上去以后，然后我们把这个负极跟塔身跟机身连接 的一个形态，我们来先测一下他的电机正极接塔身， 嗯，电机没有问题，我们测一下我们的灯，我们的正极搭上负极搭我们的正极 没有问题，现在就是需要一个像这样的东西，将正极跟前面风车的这个黄铜轴套相连，这样就是他转的时候会一直给灯的正极供电， 这就是黄铜轴道和正极用一根铜丝连接。焊接好以后，现在我们来测试一下电路，塔身是负极，电车直接来点塔身 铜路没有问题， 这样我们的整个机身就制作完成了，然后我们可以在我们的底座上大致放一下，看一下布局后，我们下一期开始接线。

风车灯扇叶部分教程，哈喽家人们，主播今天来教一下大家这个扇叶怎么焊？然后就是我们拿到以后把铜丝拆出来，拆出来以后我们把它捋直，捋直以后主播这里给到你们这个图， 然后我们就从这个图这里有比例的，然后我们直接裁就行了，裁个这个五点五的裁，先裁三根出来，对，然后我们找个笔给它画一下， 然后我们裁完以后看一下，对着这个尺子比一下，哎，这个尺寸刚好，然后我们一根一根的裁这种， 然后我们裁出来三根，然后我们对比一下，如果有长了的，我们就给它剪齐，剪整齐， 对，剪整齐，然后这样子这个风车的这根支架就好了，然后剩下的就是我们这边大家看到这里还有一个五点八的是做什么呢？就是这个弯折的这个部分，然后我们对比，然后这个五点八的，我们先把这个裁下来，裁下来以后，然后再去进行一个折弯的一个处理， 对，五点八的，这就是 对，然后主播这里就给给大家裁好了，然后大家看一下，然后我们对比这个尺尺寸，然后我们这里对比一下，然后我们这里找个笔，然后给它画一下， 然后我们弯折的时候拿钳子就是骑着这个，我们画的这个点，一定要骑着这个点，然后手指定在这里，然后用力往下一点，你如果按不好的话，你可以按稍微过来一点，然后你看 这就弄好了，弄好以后，然后我们比一下这个刚刚好，主播这个弯的比较好，所以说就刚刚好，然后我们弯好以后这里对比一下，这对比一下这种就是刚好的给大家看一下，看到吗？ 然后这就刚好的，然后我们焊接的时候拿个东西把这个压一下，因为它轻嘛，你如果不找东西压的话，它会跑掉。 然后我们先在烙铁头上面点一点锡， 然后这样子就看好了，这就是一个风车的一个完整， 然后剩下的两个我们依次这样子按照同一个方法去焊接就可以了。好，主播这里就是三个焊好的一个扇叶，然后扇叶的话我们按照中间这里这根线这根支住，然后对准这一条线就可以了，不管你是正转，反正装反装都可以，你只要对齐这根线就可以了。 然后拿出主播给你们配的这个三点五的一个内镜的一个铜管，然后铜管上面我们先焊上锡，焊锡的话我们就是尽量多涂一点锡， 然后我们这个焊上了一圈一圈锡，然后我们找个东西辅助一下，你们找家里找个夹子呀之类的都可以。 然后我们焊的时候电烙铁上面点一点锡，点上锡以后我们就直接怼着这里把这个往里面推，辅助一点带着鳝液， 好，这样一个鳝液就焊好了，可以给大家看一下，这就是鳝液的一个焊接流程。

今天我们一起来做风车灯。材料有红丝木板、锂电池、充电保护板、 pwm 调速器、 n 二十减速电机，总共二十元出头。首先打印一个支架图，按图尺寸截断铜线，再按图折弯， 然后焊接支架，焊好之后再把电机焊到上面，这里我又用热熔胶加固了，再把支架粘到木板上， 用铜丝折出三个扇叶形状的三角形，把扇叶焊到一个用铜丝做的圆圈上。先把调速器、电池盒、充电板粘在木板上，再用铜线将它们连接起来。 下面详细说一下线路。连接电机轴上面套一层热缩管，电机轴前面焊不上芯，就用铜丝拧成圈套上了。从电机的接线处焊一根铜丝，倒轴上套成圈，这个圈就可以和扇叶中心的圈连接上。 灯丝的正极焊接到扇叶的尖端，灯丝的负极用铜丝焊接到电机轴的铜丝上，电机的另一个接线柱焊接到支架上，支架整体作为负极，正极用七包线接到电源上。好了，干完收工。

很多粉丝说风车转起来灯就一闪一闪的，就像这样，其实这是转向器与铜管接触不良导致的。根据铜管尺寸做好转向器，换向器试一下位置角度是否合适，换向器另一头折弯一定小于九十度。 换向器不要直接搭在铜管上，放在铜管下面进行焊接，后面折弯位置一定要与马达垂直焊接。 然后手指轻轻将换向器贴着铜管推到铜管上方，这样就会有足够的力让换向器紧贴铜管了，再快的速度风车灯也不会闪烁了。

今天再给大家单独讲一下风车，等马达跟扇叶连接，砂纸打磨一下船动轴顶端，然后马达固定好，顶端涂一滴注焊剂，然后挂稀。推荐使用百分之六十三的焊稀丝，四百度马达顶端挂稀， 铜丝一端挂稀，然后马达与铜丝垂直焊接，稳住不要动焊稀。冷却后再松开， 套上热缩管，涂上速干胶水，安装上风扇液，等待胶水凝固。 later， 将陶瓷灯的另一头连接到转轴的铜丝上， 然后依次焊接上， 然后测一下通路。好啦，就这样，你学会了吗？

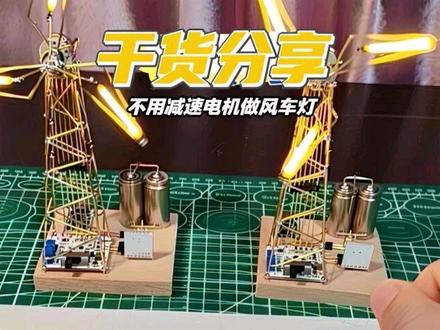

这个视频和大家分享一下我做风车灯用到的电子部件的材料和使用方法，大家可以看一下，我主要用了这些部件，两节锂电池，三个灯芯，一个充电管理板， 一个十五毫米的微型步进电机，一个电机驱动板和一个射频雷达感应板。电池充电管理版和灯芯的使用在很多视频里面已经有人介绍过了，大家可以去搜了看一下，这里就不多说了，我重点和大家分享一下步进电机驱动板和雷达感应板的使用。 首先我们来看一下步进电机，它是一个十五毫米的微型步进电机，我把它焊在了一个底板上，这个底板是我自己画的， 因为这个不进电梯，他的引出角的间距非常小，也非常细，不便于做 diy 焊接，所以我画了这样一块小的 pcb 板，这个板主要用来做电机接口，方便接线。同时 在这个板上大家可以看到我还装了两个 led， 在 工作的时候，他就会模拟那种在高塔上的爆闪灯， 会闪烁这四个孔，这四个孔是用来固定机身的，把它焊在塔身上就行。那么为什么要用步进电机呢？因为步进电机在低速的时候，它的扭矩是足够大的，而且还可以调速，可以 直接用来驱动风车扇叶，这一点正好克服了有刷电机低速时扭矩小的缺点。大家看到的绝大部分的风车灯的视频里面，都是用减速电机来带动风车扇叶的，但是减速电机在运转时呢， 齿轮之间相互摩擦，必然会带来噪音，所以这点就降低了我们的体验，所以我选择不进电机作为风车灯的动力来源。 好，再来看一下驱动板，很好理解，驱动板就是用来驱动不进电机的，同时他还给灯芯供电。大家可以看一下这个板子上的芯片，主要就三颗芯片，一个是电源，一个是单片机，还有一个是电机驱动芯片。 锂电池充满电之后，它的电压也就只有四点二伏，随着使用它的电压还会变得更低，这个电压是不足以来驱动电机的。因此我这个板子上的电源部分，主要就是把锂电池的电压转换成一个稳定的五伏电压，用来驱动不进电机。 这是单片机，主要用来控制驱动芯片去驱动电机，它还负责接收感应信号，调节灯光的亮度。这个是驱动芯片，它就是直接驱动我们的步进电机。这是一个拨动开关，它一共有三档，拨在中间的时候，它是处于停止状态， 拨到左边的时候，我们的风车灯就会开始运转。拨到右边的时候，这个时候我们的风车灯就进入感应模式，当外界感应触发后， 它就会自动来运转。大家可以看到这个板子的边上有两个蓝色的可调电位器，一个电位器是用来调节灯光的亮度，另外一个电位器是用来调节电机的转速。再看一下我们板子的接口， 这边两个焊盘是电源输入，然后这四个焊盘和中间的这四个焊盘是连在一起的，它用来直接进电机。 左边的这个小焊盘呢，是用来接电机板上的那个爆闪灯。右边的这个小焊盘和最上面的这个小焊盘它是连在一起的，这个是用来给灯芯供电的，然后这三个焊盘是用来接外界的感应雷达，这四个孔直接焊在塔身上就可以，它是用来固定这个板子的。 再来看一下感应雷达，这是一个很小的微波感应雷达，它只要有三根线，只要接三根线，一个是五伏，一个是地线，还有一个是输出信号，当它感应到周围有物体在动时，它就有信号输出。好了，这就是我的风车灯所用到的所有的电子部件。 接下来看我这个版本和减速电机的那个版本的复杂度是不是也差不多，只是用这套东西做出来的风车灯会更安静，会有更好的体验。 就这样我会把具体的接线图贴在后面分享给大家，谢谢观看，喜欢的记得关注和点赞！

的一个优点的话他就是可以堵断，你看，呃，这是我复刻的一个电子风扇，然后呢做了一些改进，第一个改进的话就是这里加了一层透明的热缩管，然后的话可以起到绝缘的作用，更安全一点。 然后第二改进的话就是这里加了一个电阻，然后的话这里风扇叶的话它是可拆的，这边的话是开关， 这里加个电阻的好处就是说这里可以短路，短路的话它是可以做到起到一个保护三百欧的一个电阻，然后装的话也很简单，装的话把山页的话这样怼进去就装好了。 然后在这个样的一个优点的话，它就是可以堵转。你看大家的话一个运行的效果就是这样子， 这边的话可以单独亮灯，这个的话就一个总的电源开关，看一下它的效果。
