手搓风车小夜灯教程

既然网上看到了，那肯定难不住我啦！开整画图，图纸一比一打印，按图弯折铜丝大框架先做好，接下来做骨架，按尺寸在铜丝上面标记好灯塔骨架弯折位置， 开始弯折，每一处做直角弯折。 继续制作风车扇叶 需要做好完整的主要零件数量，开始电烙铁焊接，骨架焊接需要耐心，可以适当用家具固定，辅助 骨架焊接后最终成品扇叶焊接 电机输出轴预先上点焊锡，方便后面焊接电机外壳涂抹适当助焊剂。把电机外壳焊骨架先稍微上一点焊锡固定，开始加固焊锡， 铜铆钉底部先上锡，方便焊枫叶。把灯条焊接在枫叶上面，注意灯条底细，正脊向外出出走。套好热缩套管 可以多套几层，只要装上铜板钉正好即可。再缝隙出滴点胶水加固灯条负极上吸，把灯丝负极全部连接起来，焊接到电机出出轴。枫叶接线特写，注意不能短路。打孔定位 一点五毫米的钻头，大约钻孔五毫米深。桃树板所螺丝固定，根据位置布局弯折铜丝走线。 电机不仅可以直接连外壳，也可以连骨架，这里我连了骨架，将铜丝弯折成小写的 s， 做成电刷。如图要贴焊铜铆钉， 差不多类似这样，这个是正极，正在经过电机正极焊接，再接到条数板，继续连接充电板焊条数板 焊的预先上锡 弯折中，连接中 锂电池剥皮并连接好负极底部胶水固定在木板上。预先弯折好正极走线， 确定好正极线的走向焊场部后，把之前的副极先焊接好。焊接正极之前先焊接充电宝内端，此时为避免意外短路，最后焊接的电池正极先套了一段绝缘， 最后焊接电池正极，此时拔掉绝缘焊接电池正极。各位看官成品来了， 继续欣赏黑暗中的光辉！

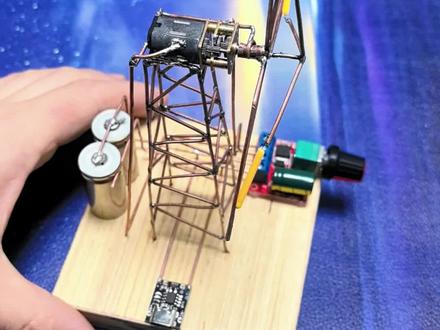

这是博主千秋我不见的风车小夜灯的教学视频，暖调的霓虹灯映衬着金属风车骨架缓缓转动时光影交错，瞬间让房间多了几分独特的科技美学气息。 像是把未来感的街头碎片搬进了方寸桌面。跟着教程复刻的过程特别治愈，从切割材料、焊接线路到组装调试， 每一步都能感受到亲手制作带来的乐趣。忍不住想分享给同样喜欢 diy 和赛博朋克风格的朋友们。 首先是画图，我是用 ps 画的，先是画一个直径三厘米的圆，用直径延长线和圆周的焦点为圆心，再画一个同样大小的圆，再以第二个圆和第一个圆的两个焦点为圆心，再画出两个直径三厘米的圆， 这样在第一个圆上就产生了三个等分的焦点。三个等分焦点分别向顺时针方向找出圆周上的一厘米处，这是风车扇叶的最宽处， 画出从圆心过三等分、焦点五厘米的三条线段，连接顶点圆心和一厘米处，形成扇叶的形状，用描边工具画出来。 同样，我们利用参考线把风车骨架做出来，风车下底宽二点七厘米，上底宽一厘米，高十厘米，用参考线把它五等分。然后用画笔把需要的线画出来。 现在我们把捋直的铜丝按照图纸的形状贴到纸上，方便焊接。 直接焊接是不挂锡的，我是用了这种注焊剂，某宝一搜就有，很便宜， 用针管滴，一滴到需要焊接的地方，轻松就焊上去了。焊点平整，没有毛刺，还比较美观。利用同样的方法，我们把另一只支架也焊接出来，这个过程是比较磨人的， 因为锡焊和其他的焊接不同，只要达到一定的温度，锡就会融化，导致之前已经焊接好的又散了开来，这就是两个支架的样子， 现在我们根据调速器上的四个孔聚钻孔，这是支架四只角的位置，安装好铜丝组成的塔身，用热熔胶将调速器和塔身固定到底座上，这样看起来就已经有了一点点雏形。 现在来制作扇叶，根据图纸的尺寸把铜丝剪成需要的长度，弯曲，再焊接三片扇叶，完成后我们把它连接到一起。我用的是网上买的空心铆钉， 一百颗一块一毛七，不得不感叹祖国的强大，物流成本可以压缩到这样一个极致，一块一毛七一百克的铆钉，也不知道商家是怎么赚钱的。现在我们来连接电源，用的是两颗幺六三四零电池， 原博主是剥去外皮用电烙铁焊接的，为了体现工业风，但是我感觉这样不安全，所以保留了外皮，并且购买了一个点焊笔， 第一次用电焊笔还不太熟练，不过明显感觉到这样焊接安全性大大提升。接好电源，现在看调速器已经可以点亮了， 给电机轴延长一下。为了连接灯丝，焊接电机是相对比较简单的，因为相较于其他零部件，电机大一点，而且接触面更宽。 现在来焊接灯丝，这个过程最折磨人，这边接好了，那边开了，一不小心又把电机轴上焊的铜丝又给化开了，一切又得从头开始， 虽说磕磕绊绊的吧，不过好在最终接上了。在铆钉和电机轴之间是需要绝缘的，我用的是黄色的纸胶带。 灯丝的正极是接到电机轴上的，电机轴和塔身正极相连，因为电池电压充满的时候是四点二伏，而灯丝是三伏的，所以我用四十七欧的电阻制作了一个换向器来给灯丝负极供电。 为了美观，我用透明的热缩管给外面正负极的铜丝都套了一层，防止被碰到短路起火。建议在充电和放电之间用上保护板。这就是我做的风车小夜灯的最终形态了。

哈喽，兄弟们，风车小夜灯的教程今天来了，这的话就可以设计塔身，然后塔身这块的话就是大家可以按照自己的这个创意，或者就自己的形状去设计，然后把咱们的这个铜管按照图纸折弯， 这就是单个焊接好的效果，我们再将三个面焊接到一起，然后底部我是用了热熔胶加了三个黄铜套做的这个底座，这个就是塔身的一个整体效果， 用胶带把这个三个风车叶固定，把黄铜轴套放到中间，然后进行焊接，哦，就是这样的，正极是连着外围，负极朝中心轴， 然后我们在电机的前方焊一节这个加长的一个铜丝，大概一公分多就可以， 然后我们把这个负极用三根铜丝焊到中间刚刚保留的这个延长的铜丝上面， 然后我们将负极跟塔身连接，然后跟这个电机的机身连接，这就是我们现在就是把风车液焊上去以后，然后我们把这个负极跟塔身跟机身连接 的一个形态，我们来先测一下他的电机正极接塔身， 嗯，电机没有问题，我们测一下我们的灯，我们的正极搭上负极搭我们的正极 没有问题，现在就是需要一个像这样的东西，将正极跟前面风车的这个黄铜轴套相连，这样就是他转的时候会一直给灯的正极供电， 这就是黄铜轴道和正极用一根铜丝连接。焊接好以后，现在我们来测试一下电路，塔身是负极，电车直接来点塔身 铜路没有问题， 这样我们的整个机身就制作完成了，然后我们可以在我们的底座上大致放一下，看一下布局后，我们下一期开始接线。

大家好，今天我来教你用二十多块钱手搓一个风车小夜灯，用到的材料有一点五和一毫米铜棒若干根， n 二零减速电机一个， 二十六毫米陶瓷灯十三根 type c 充电模块一个，三点二毫米铜管一小段直流马达调速器一个，梁姐幺六三四零锂电池实木杯垫一个。话不多说，我们开整车 two hours later。

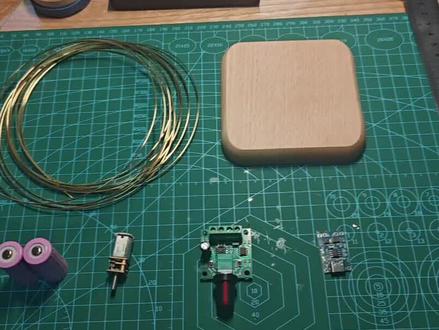

今天我们一起来做风车灯。材料有红丝木板、锂电池、充电保护板、 pwm 调速器、 n 二十减速电机，总共二十元出头。首先打印一个支架图，按图尺寸截断铜线，再按图折弯， 然后焊接支架，焊好之后再把电机焊到上面，这里我又用热熔胶加固了，再把支架粘到木板上， 用铜丝折出三个扇叶形状的三角形，把扇叶焊到一个用铜丝做的圆圈上。先把调速器、电池盒、充电板粘在木板上，再用铜线将它们连接起来。 下面详细说一下线路。连接电机轴上面套一层热缩管，电机轴前面焊不上芯，就用铜丝拧成圈套上了。从电机的接线处焊一根铜丝，倒轴上套成圈，这个圈就可以和扇叶中心的圈连接上。 灯丝的正极焊接到扇叶的尖端，灯丝的负极用铜丝焊接到电机轴的铜丝上，电机的另一个接线柱焊接到支架上，支架整体作为负极，正极用七包线接到电源上。好了，干完收工。

前几天在网上看见了一个会发光的风车小夜灯，感觉很有意思，今天抄一期作业，教你如何用不到二十块钱制作一个发光小夜灯。这里需要减速小马达、调速器、 type c 充电口两节幺六三四零电池三伏的陶瓷灯丝，内径三点二，铜管实际只需要一小节。找了一节电线剥的铜丝，再找一块小木板， 为了省事，这里是抄的作业。上面是一点五公分，下面是三公分，总高是十公分，然后往下的每一节是两公分，然后右边的第一个是三公分，两公分，两点五公分。 扇叶也是画一个直径三公分的圆，然后分成三等份，在每一份的右边点上一个小点， 扇叶的长度是五点五公分，再把三个点连起来，这样就是扇叶的形状。接下来的步骤需要有点耐心，就是将图纸上的图案用铜丝折出来，然后用焊锡焊接在一起， 焊接完成大概就是这个样子。扇叶部分先将铜丝折出来，把灯丝的正极焊在扇叶顶端，测试一下 type c 充电正常 电池的正极，负极连接在调速器的正极，负极 type c 的 正极，负极焊接在电池线路的正负极。 调速器出来的这根线是正极，连接在扇叶的正极和马达的正极，负极是连接在马达的负极和机身上。 这里要注意的是灯丝的负极，它是焊接在轴的顶端，这里要注意轴套和机身部分不能接触，否则灯不会亮。好了，这就制作完成，看一下效果吧。

家人们看过来，风车小夜灯不用费劲折铜丝了，材料包只需要十八元啊！自己动手就能享受从零到一的创造快乐。 半成品呢，只需要六十元，铜丝是提前折好的，回家直接焊接就可以啊，小白也能上手！来快来，带走你专属的小夜灯！

自己动手做的好漂亮，让我们一起制作起来吧！这里图纸画好，按照 图，视频后面有图纸，照片只需要按图纸拼装焊接完成就好。 视频有点长，我就快进了，让我们一起欣赏手工制作的乐趣吧！ 谁不是奔跑在黑暗中追寻微弱的光， 却不知道为什么要坚持。 这个是在厂房操作的，就没有拍视频，制作了一个木头笔座，然后组装起来。 好了，让我们再一起欣赏一下。旁边预留了一块地方，可以放个小摆件，快一起动手制作起来吧！

家人们耗时两天，此巨资二十多块钱制作的手工业灯小风车终于完工了，制作过程中踩了不少坑，好在没有放弃一点点的功课难题，成品出来的瞬间超有成就感。来浅浅的欣赏一下， 仙女下凡， 点赞加关注哦！
