天眼u3热成像套装使用教程

无人机热成像天眼油三保姆级安装操作教程这是天眼油三的天空端，这是地面端带平遥控器，这个小方块是 imu 模块，这是固定的硅胶绑带以及两颗固定用螺丝。首先拿出右三的天空端， 标有天眼 logo 的 一侧为正前方，同时在支架位置也做了一个向前箭头的指示，将无人机底端的照明灯以及探测镜头处都做了完美开模。 固定好后，拿出硅胶绑带，将其一端卡在侧方，卡扣处同样对称，一侧也有一个相同的卡扣， 将绑带绕过无人机两端，卡扣固定好后，便完成了右三天空端的组装。可以看到天空端还有一根外接线，用于安装 imu 模块，将 imu 模块插入外接线接口，并将 imu 模块固定到无人机镜头的下方， 便可以实现红外镜头和无人机镜头的协调联动。接下来拿出右三地面端，将上眼卡到无人机遥控器上面下方，用手轻轻往里一推，在下方做了两个螺孔的设计， 将负线的螺丝拧到下方螺孔的位置，便完成了 u 三地面端的组装，完美的贴合在遥控器上面。然后教大家如何去点亮天眼 u 三，和无人机的使用习惯相同，找到开关，短按加长按开关，旁白灯常亮，便代表成功点亮了天眼 u 三 地面端也是同样的道理。需要注意的是，在起飞之前，我们需要点开无人机遥控器右上角的三个点，选到图传， 将无人机的图传频段调整为二点四 g， 这样天眼 u 三五点八 g 的 高效图传频段就不会对无人机的图像产生干扰。最后向大家展示一下地面端功能的按键，下方的四个按钮分别为自定义键、绿激光、目标追踪 以及开关键。屏幕左侧共有五项功能按键，第一栏为主云台跟随与遥控控制的切换， 第二栏为目标追踪的开启与关闭，第三栏为云台回正。第四栏为红绿眼的切换， 红眼模式热源更凸显，绿眼模式细节更清晰。第五栏为维彩模式的切换。天眼 u 三共有四大维彩模式，分别为白热、 黑热、铁红以及红热。屏幕的右侧为拍照录像与相册功能，当屏幕右侧为白色实心圆圈时为拍照功能。点击圆圈上方按钮，切换至红色实心圆圈为录像功能， 在圆圈的下方为相册功能。最后看到屏幕右上角的三个点。在基础一栏中可进行亮度与自定义按钮功能等设置。图像中可开启或关闭参考线、 十字靶标的开关以及样式、颜色、大小的设置，随后是时间等系统设置以及版本号等设备信息。以上变为无人机热成像天眼右三的全部安装操作过程。天眼右三为你打开夜空之眼！

无人机云台热成像仪天眼 u 三全网首发开箱先看配置参数，三轴稳向云台两千两百米穿林专用增强无线图传 ai 天眼锁自动锁定并追风，热源升级最新英加四点零算法，七六八乘五七六硬超分以及幺二八零的超轻触控屏。 ok 直接开箱打开包装，可以看到使用说明书。这是 u 三的天空端，左侧是红外镜头，等效焦距四十二毫米，晚上能看九百米，自带绿激光指示器，三轴稳向云台，专业防抖。 右侧是电池仓，定制锂电池，支持热插拔，单电四十分钟续航。顶部是硅胶绑带，这是 u 三的地面端，也就是红外遥控器底部结构，可以完美适配无人机遥控器附件的小袋里有两颗螺丝，用于遥控器底部的固定。 另一个附件是 imu 模块，可以插到无人机的这根外接线上，底部固定到无人机镜头上，可以实现红外镜头和无人机镜头的协调联动。接下来简单演示一下如何将天眼 u 三与无人机进行安装。这款 u 三适配了 u 三 pro， 将右三天空端对准预三 pro 无人机的底部，二者可以无缝卡入底部的探照灯和探测镜头位置都是完美开模。然后用硅胶绑带从顶部将二者绑定，便完成了天空端的安装。 接下来安装 u 三遥控器端，底部的结构同样和无人机遥控器完美切入固定上底部螺丝便安装好了，一体折叠，无缝融合，这就是无人机热成像天眼 u 三将为你带来极致的高性能热成像无人机体验，为你打开夜空之眼。

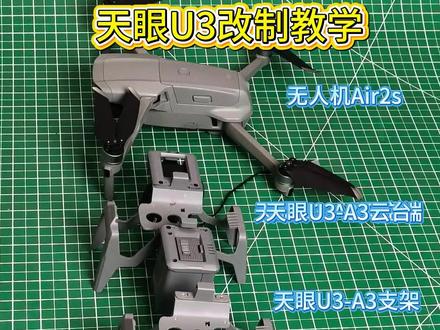

各位朋友们，随着我们的天眼 u 三无人机，红外云台日程相机上市之后呢，大家也都受到了大家的广泛关注，同时呢很多人可能看到了我们的产品的适配表 呃，大家能够发现，像我们现在的两款的型号，两个 s k u 是 适配的我们的 air 三 s 和 air 三 pro， 当然 air 三 s 和 air 三是一样的，然后 air 三 pro 和 air 三也是一样的。 那么有的朋友可能会问，那我剩下的机型能否适配，如何适配？第一，大家可以参考我们的这个呃给大家去适配的那个适配机型表，然后大家会发现上面可能会体现说，呃，可 改装后适配。那么有人可能不太明白，今天我们这期视频呢，给大家讲明白，呃，如何进行适当的改制，然后进去匹配我们手里的机型。那么今天呢，徐工按照我们另外一款市面上比较常见的我们 air 二 s 这款机型 为准，然后让大家去看一下我们是如何对其进行改制，然后让它去适配档。 ok， 今天我们以我们的 i 二 s 和我们的 a 三的 呃支架来去进行匹配啊，那把这个我们的 a 三的天空端啊，就是天眼 u 三杠 a 三这个型号的天空端，我们把两端给它卸下来，就是我们的这个支架了。 ok， 那么我们今天来看如何进行适当的改制，然后让我们的呃 a 三来去适配我们的 i 二 s。 那 我们现在先把我们的 i 二 s 呢上面有个标记，箭头朝前呢，就冲着我们的无人机的云台的方向我们来扣到呃我们的 i 二 s 的 无人机上面来去看一下， 能发现事实上对于避障的这个地方呢，并没有能够去那么完美的进行贴合，如果是卡到这三个孔的位置呢，那最后的这个地方的避障模块就可以遮挡到了， 正常来说完美的适配的情况就是我会把我的整个避障模块是整个让开，而且呢无人机也能够做到去完美的去贴合，但大家会发现现在可能会有些翘起的地方，因为这款机型在下面有一个小小的凸起的支架， ok， 那 么我们现在来看如何进行去适当的改制，呃，我们将这个避障模块移到我们原本预留好的孔洞的地方啊，然后比量好位置了之后呢，我们用我们的记号笔 来去进行标记， ok， 我 们发现这个地方呢是有凸起的，那么就在这个地方做上线的标记， 画好地方，另外呢整个后面这个部分其实上给它切割掉就 ok 了。那么如何进行我们的这个支架小支架画好线的这个加工呢？这个看大家 这个呢就看大家各自的工具了，那使用呢，先用一个小小的钢锯条，然后就可以进行给它搞定。本次朋友们呢，大家也可以用自己手里的电钻或者是小小的钢锯条，然后就可以进行给它搞定了 啊，做好处理的一个支架， ok， 那 我们把无人机放到一边，先两个支架呢放在一起，大家可以看一下他们的区别，也是我们处理后的一个效果啊，这个地方进行了一个切割，然后两个小搞定，这就可以了，那么我们来看一下我们改制之后的 与我们的无人机的适配程度到底如何？ ok， 大家能看到啊，支架的部分已已经可以露出来了，而且整个避障的模块也是完全落在外面的，那对无人机来讲，它就可以安全的起飞和降落了。呃，同样，我们 把它翻转过来，用我们的硅胶网带将其上端固定啊，这就 ok 了。可能是其他的一些市面上的一些其他牌子的无人机，大家只需要去关注一下你的机身的底部的宽度啊，不要超出我们的支架特别多， 基本上就 ok。 剩下的部分，中间的避障的部分，只要是大家都差不多情况下进行一定的改制，基本上都可以去做到完美的适配的。 ok， 那 么本期视频就到这里，大家有问题的可以继续在我们的评论区里面留言。

来，老铁们啊，手里拿的天上飞的也到了哈，啊，全网首发，天眼游山，咱们家到货了哈，来给你们看一下手款无人机热成像啊，也不再是咱们要花个几万块钱啊，几千块钱就能搞定，咱们给你们开箱一个看一下哈。啊， 只需要咱们外挂一个啊，把这个外挂咱们的无人机上面，天眼游山啊这个效果的话非常非常有啊，看一下有啥里面有啥哈， 直接给你们来个开箱，这个的话大小飞机都通用啊，我拿出来是一个，这是外挂的一个云台啊，这个是咱们的一个机器的一个镜头啊，非常非常帅啊，等一下我们去搞个飞机来看一下它的一个效果，这个是咱们一个电池哈。啊， 几千块钱就能搞定，你花个手持热成像的一个价格，天上飞啊就能搞定啊，这个是咱们的一个遥控器哈，你们可以看一下， 有喜欢这款的可以来咱们店里面看一下啊，这个直接是呃按在我们这个上面啊，天眼幽深到货哈，有喜欢的来啊，可以把你们五个人带过来去看效果啊。

这是无人机云台热成像天眼 u 三，这是天空端，这是地面端，三秒快速安装，天空端与无人机严丝合缝完美融合，遥控器部分可实现一体折叠。 这是三轴稳向云台，专业防抖，全向覆盖等效。四十二毫米焦距镜头，自带绿激光指示器， 支持多光谱联动，携同追踪。十五毫 k 战神三代五冠探测器，晚上能看九百米十一核心海德拉狂暴算力，有独立叉立方超分处理器，开机默认七六八硬超分，搭载两千两百米穿林专用图传， 零点零一秒超低延迟。天眼 u 三天空地面部署双 ai 算力平台，智能识别人和动物并自动追踪。 此外还有天眼独家的英加四点零智能算法，红绿眼双显示系统，既要热源突出，又要细节清晰。这就是新一代夜空掌控无人机云台热成像，天眼优三！

这是无人机云台热成像天眼 u 三，这是天空端，这是地面端，三秒快速安装，天空端与无人机严丝合缝完美融合，遥控器部分可实现一体折叠。 这是三轴稳向云台，专业防抖，全向覆盖等效。四十二毫米焦距镜头，自带绿激光指示器，支持多光谱联动追踪。十五毫 k 战神三代五罐探测器，晚上能看九百米 十一核心海德拉狂暴算力，有独立叉立方超分处理器，开机默认七六八硬超分，搭载两千两百米穿林专用图传，零点零一秒超低延迟。天眼 u 三天空地面部署双 ai 算力平台，智能识别人和动物并自动追踪。 此外还有天眼独家的英加四点零智能算法，红绿眼双显示系统，既要热源突出，又要细节清晰。这就是新一代夜空掌控无人机云台热成像天眼 u 三！

哎，还有激光灯，然后我们看一下主要有什么功能哈？它这个云台可以遥控， 也可以选择跟飞机的镜头同步啊，然后有跟踪功能，哎，目标跟踪开启 啊，矫正云台的选择高清啊，凸显模式，还有什么看一下啊。 哎，切换模式，白热黑热，铁红红热呀，还是官方的好啊，这个按键应该是放大的。 哎啊，这云台归正的。 哎呦哎呀，这个是激光灯哎，这个来看看一眼啊。哎，还有激光灯哦，还可以拍照和录像 还可以拍照和录像哎，挺好的啊。

世界首款无人机云台热成像仪 t u 三，它来了，那我们先来看一下我们产品的参数，呃，三轴的稳向云台，以及我们两千两百米的专用的增强无线头传，同时加上我们的 ai 的 天眼锁自动追踪热源，同时呢依然搭配到我们英加的四点零的算法，还有我们的 立方硬超分的技术，七六八乘以五七六，同时搭载了我们的智慧触控屏，幺二八零的高清屏。 ok， 那 么我们现在来去我们的拆箱 好了，来，我们来打开我们的包装来看一下啊， ok， 这个是我们的使用说明书， 里面有我们的整个的一个简单的安装的，包括产品参数的一些详细的说明。首先这一端是我们的天空端，大家能看到这是个镜头啊，我们的热成像模块，同时呢这个呢是我们的天空端的无线图传的模块。 ok， 大家能发现上面是搭载了我们的激光指示器的，是绿激光。接下来就是我们的遥控器啦， 大家会发现啊，为什么下面有一个这个的结构支架结构啊，这个是可以搭配无人机的遥控器，可以完美的，哎嘿，卡在里面，包括下面有两个螺丝可以进行固定的，那么遥控器呢，和我们的主机沿用了我们无人机的开关方式，短按长按它也是一样，它的开机的按钮呢，在我们的后面 啊，短按并长按开机。 ok， 我 们放到这再看看，我们箱子里面有两个小配件是粘在侧边的啊，大家不要把这个给它丢了，这两个分别是什么呢？一个是我们的螺丝，我们可以将我们的遥控器固定在无人机遥控器， 这个是我们的陀螺仪的模块，对接口插到我们的这个线上面，它是我们的 imu 模块啊，将它与无人机的云台的镜头上面去贴合， 可以做到我们的镜头与无人机的镜头俯仰角度跟随。那么这款产品呢，可以通过我们的摇杆自动的去控制我们云台左右的角度的偏移以及俯仰角度的偏移，同时也可以一键的去跟随我们无人机的主云台， 通过这个小模块来去做到俯仰角度的跟随，有时候我可以不用手动来控制它了，那么我们无人机上面的镜头的角度是什么样的，它就是什么样子的。 ok， 接下来我们给大家演示一下如何将我们的天眼 u 三与我们的无人机来进行适配。目前呢我们前面的这款的无人机呢是我们的大疆的 l 三 s， 然后我们现在先来将我们天空端去搭载一下，大家能看到我们的镜头朝前的方向，以及我们的这个图标朝前的方向是要与我们无人机的镜头朝前方向一致，然后这样呢我们会给它扣上去， 这个地方是有卡扣，是能够扣到无人机上面的，用上我们的硅胶绑带啊，这端是卡在我们的这个卡扣上面，然后拉起扣在这个方向。 ok， 这样呢我们整个天空端就给它固定好了，那么将我们的遥控器的天线朝前冲前方，将我们的上盖 扣在这个地方，然后呢使劲去扣我们下面这个地方， ok， 就 整个完美设备上面了，然后后面呢有两个螺丝孔的位置，将两颗螺丝固定好之后呢，我们整个的遥控器的改装配件呢就已经完成了，这个时候将我们的遥控器的天线去调整一下方向， 我们的天眼 u 三，遥控器的天线是在这个位置的，只需要将这个方向去对准我们的飞机的方向就 ok 了，然后我们不使用的时候呢，可以将我们的屏幕扣上，完美的契合。天眼 u 三目前已完美适配市面上多款的航拍无人机机行，为大家带来极致的高性能的热成像无人机的体验，天眼 u 三为你打开天空之眼。

终于买下了六千块的热成像无人机，第一次试飞。机动啊。大疆 air 三 s 飞了二十多分钟，图像非常清晰，画面很流畅，没有卡顿。看看晚上效果啥话不说了，超预期。

热成像无人机白菜价了，你敢信吗？这是天眼一五三大江夜市伴侣，黑夜里找人找猪就要这样的好东西，直接把你的无人机改成热成像，效果嘎嘎清晰，你要不要改一个？
