激光切割圆管做成弹簧状怎样画图

用小雷的 word 画虎口的方法 爱给我，这样我才能大胆尝试，有更多的。

呃，有一位学员发过来一个这样的 fi 二十五圆管激光切割成弹簧形状，求教程啊，求教程。咱们今天呢录制一个，首先呢，在这个新建基础面上 画一个圆，二十五退出草图，特征拉伸图台选薄笔特征方向呢？向内厚度呢？一个 拉伸，这个深度，嗯，三百 确定，给他涂一个颜色。 然后呢，咱们在前视基准面上再新建一个基准面，咱不能从头开始切啊，从头开始切的话，激光切割这个系统不识别， 咱们见个基础面，哪怕从一毫米开始切呢，或者零点五毫米开始切呢，都可以啊，一毫米确定好，在这个基础面上，在这个基础面上绘制螺螺旋线啊，这有曲线，螺旋线 先会这个圆， 绘制螺旋线的方法就是绘制圆，绘制个圆以后他会出现这个螺旋线的参数啊，螺旋线的参数 恒定逻辑，比如说逻辑是十五缺数呢。 呃，三十圈，三十圈多了啊，这个比如说十 二十九圈，当然你也可以把这呢切透他啊，切透他，比如就三十。好，确定这样螺旋线画好了，螺旋线画好以后呢，咱们再把这个螺旋线他，你看他这个图，这个螺旋线这切一个这个 矩形或者是什么的，或者是圆形，是吧？圆形切出来也是那种形状，那咱们就用扫描切除命令。 第一个呢，选那个圆形轮廓，圆形轮廓，比如说这是三毫米，一会咱们调整再调整这块选这螺旋线。好， 如果你感觉它小，你可以再加大一点啊，加大一点，一会了咱们可以再调整啊，你看这这样切的话它是透了，透了是不允许的，透了以后激光切割呢？它不识别，就是说你激光切割的头呢，必须是个完整的，或者尾部是个完整的啊，我确定这样的话 这个形状就出来了，这形状就出来了，然后咱们调整一下，调整一下这个基准面的距离，比如说二，咱们看一下啊，让他头，这好歹就是不切透，不切透，后期处理就行，后期处理就行啊， 来一点八，要是连一点连一点啊，行了，这就切出来了。 而螺旋线呢？隐藏一下，这样的话就相当于咱们这位学员发的 这个球教程就是一个这个东西，就是就这么简单吧，相当于是 啊，前提你要记住啊，如果激光切割切他的话，你必须得让一头是封闭的啊，不管是什么一头封闭的，你要是都开环的话，他这个套料的时候他不识别或者识别的不好。好，咱们就录到这。

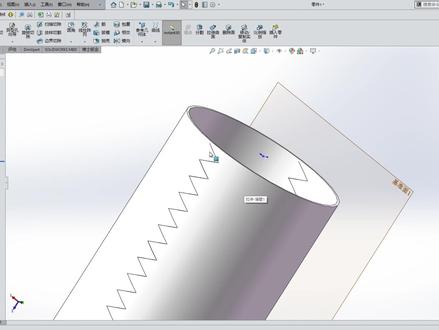

那么一个学员发过来一个这样的一个图案，一个这样的图案，这个图案呢是在一个圆管上要切一刀，就是就是激光切割， 呃，切一下切成锯齿，锯齿状的相当于把一根圆管切成两半，切成两半，但是两半的这个边啊，是这种锯齿状的锯齿状的，然后这个锯齿状的这个也有这个尺寸要求。尺寸要求他的尺寸是多少呢？咱们看一眼。 呃，这边是二十四，这边是二十二， 二十四，二十二不相等啊。二幺九的管子三个厚，九百五长。咱们开始画了啊，先画一个圆管，先画一个圆管，圆管呢？你可以用构件划， 也可以用。呃，拉伸薄笔特征画，如果是单个件的话，你可以用拉伸薄笔特征直接画一个二幺九的管，二幺九 退出草绘特征拉伸图台，然后虽然薄笔特征三个单向，但是方向一定要弄对了啊。往里，然后高度呢？高度是九百五。好，画完了， 然后咱们在这个上市记者面或者是右市记者面上再画，再画这个这个线，再画这个线啊，再画这个线，再画这个线， 或者呢？你新建一个 gdp， 我习惯性的新建一个 gd 面。为什么我要新建 gg 面而不在上市 gdp 上画呢？是因为我新建的 这里面他有一个这个反转发线这个命令，反转发线的话，他这个绘图的时候他的草图能能翻转，效果特别好的，效果特别好的啊。 嗯，咱们定义一个，他说二幺九，二幺九，咱们一百五吧，这样的话这个他就到外面了。好，咱们开始绘制。嗯，绘制那条波浪线啊，绘制那条波浪线， 咱们先绘制一个，绘制几条线啊？绘制几条线，咱们再看一下他波浪线的尺寸啊， 他这，他这可能是垂直的啊，咱们就按垂直化吧，咱们也可以再看一眼他这个图，这不是垂直的，你看 我们先画啊， 按他有的这个尺寸先标，这是二十四。 二十四，咱们也可以画几条，那个水平作为构造线，无线长的线，为什么要画这线呢？我画这线就是为了让这两个点关于这个线对称 啊，这样的话不跑，包括这也是水平作为构造线，无限长 这个点，这个点关于它对称添加约束啊，按住 ctrl 键不撒手按住 ctrl 键不撒手，然后选中三个，就会出现对称 的这个选项啊，标注扯丝，那边是二十四，这边是二十二，这边是二十二。然后呢他 对这个的几率，这个的几率啊，没有太高的要求，没有太高的要求，他这也没写要求啊，没有太高的要求，咱们就定义一个尺寸，大概定义一个尺寸啊，包括这两条，咱们定义一个，定个三十， 往上拖一下。然后这三条线呢，也是关于中心线对称的，咱们这没有对称这个选项，没有对称这个选项啊，没有对称这个选项。那么这三十的话，那你就标注吧， 标注十五啊，标注十五，如果觉得三十大呢，就改二十五， 这个要求不是太太严格，二十五除二，反正关于这个中心对称就行，然后这个就去掉了，去掉以后咱们再定义一个他里头的距离，里头的距离，里头的距离是， 比如说是三毫米，你投入距离是三毫米， 就不割断就行了啊，咱们就先先暂定三毫米，因为咱们完全约束的改一个尺寸，所有的尺寸都跟着跟着动，改图也好改。然后这个是 这块是二十四、二十四，呃，加上 十一、三十五，那么把这个线呢？这个线线形阵列， 然后 y 轴方向啊，你看 x 轴方向已经往右了，咱们 x 轴不用，不需要，只改一就行了。然后 y 轴这啊改很多，反向三十五， 那咱还少一条线，少条线再多画一条线，这会再多画一条线， 这线和它是对称的， 这样对称也不对，你看他这个二十四， 二十二，二十四，二十二，很诡异的一组数，你这二十四，这二十四， 二十四，二十二，这又二十四，这样偏了，现在这个数据有问题，咱都给他改二十四吧。 然后先行草丛阵列， x 方向是一外轴方向，咱们先输个数， 然后距离是要计算的，距离是要计算的，怎么样计算呢？是二十四加 十二、三十六。嗯，这还有一个十二呢，二四四十八，数量呢？一直让他改到最下面， 盖到最下面，没事，到时候可以从这直接裁断，直接裁掉啊，这都没关系，多几个都没事啊。确定了， 可以在这建一个水平，作为构造线，无线长的线定义它的一个一个距离， 比如说是两毫米，那上面定一三吧，一会可以，可以改短点，然后把这个多的这个删掉， 多的这个删掉， 可以了，可以了啊，在这呢咱们可以用两种方法，第一种是拉伸薄皮特征，完全贯贯穿那个单侧。第二个呢是用包袱命令， 但是包袱命令呢，不能从开开火轮廓开始，包袱命令需要，包袱命令需要那个一个闭环，并且这个闭环呢不能超过这个，咱们这个这个线 啊，咱们可以用拉伸包臂特征方法拉伸切除包臂特征，两侧对伸，这呢 就切特别少了，因为 为什么切特别少呢？因为咱俩能走一刀吗？你切太大的话， 大的话它不合适， 应该肯定湿度， 这样的话就切出来了，切出来了，然后咱们套料的时候，在那博主系统套料的时候，他有一个优化功能，直接优化一下就可以了，直接优化一下就可以了。 这是单侧啊，两侧的话就是完全贯穿了，就 完全贯穿，这样切的话切出来把这个管就切出来了。但是这呢我做了一个威廉，这里做了一个这个两毫米的威廉，三毫米的威廉，当然你也可以把这个三毫米的，你要觉得大可以改成一毫米或者两毫米，两毫米就行， 这样的话这个图就算完事，完事了啊，这算完事了，保存一下， 保存了 ids 格式，然后那个博主系统套料软件咱可以打开。

嗯，那个学员发过来一个信息是这个怎么画？这是一个管子，就是前面隔掉一段，然后往里砸，砸成这种尖，然后看一下啊， 他的尺寸图是给这样的，七十六的管两毫米厚均分，然后还有这个两百两百的影，这个影是分六的，总共是两米五长， 那你要是两米五长，这不是有一个这个角度吗？画的时候适当的稍微画长一点，选择前任记者面 花园园七十六的园，推出草图拉伸图片，薄皮特征，两个厚，反向长度是 二五二零，确定，然后可以先开孔也行，先开前面，这也行，咱们先开孔吧， 孔拉人接触 六个字眼距离，这是两百三个啊，三个的话是完全贯穿，然后震裂， 这选三，选完以后，这选中这两个，然后再现行这列，选这个面，然后这列的特征是他多长呢？两百， 擦，一个 两百长，看看能分几个啊？ 十个差不多了，先选十个，然后再切这个头， 切头可以用包负面料，也可以用这个拉伸切除面料来做啊，因为都是如果外流过识别的话，拉伸切除就行， 因为他是四分之一分了四分来拉的啊。那在这呢，咱们也 拉人切除，让他分四分啊，你可以用包袱面料，也可以直接做啊，在这的话，咱们可以用包袱面料， 这个长度呢，咱们设定为一百二， 然后这个包袱的这个线长呢，就是周长的四分之一啊，三点一四乘以直径七十六，这个周长除以四周长的四分之一啊， 然后设定这个终点和咱们他的终点是一个水平关系啊，两百长，这也是啊，这 也是水平关系。 好，这个弄完以后呢，还有一个事，你看人家这个图片上那个图片我给关了啊， 那打开这个图片看一眼，就为了砸的时候好砸这个底下他弄了一个这个这个花啊，这个花，那么咱们这呢也弄个花，也弄个花，也给他弄个花啊， 这花咱就搁这弄这个长度，这个就咱们自定义了啊，这可以是两毫米， 这个长度呢可以是十。 弄完以后啊，咱们可以把这个变成构造线，变成构造线的这个快捷键呢是 alt 加 c， 然后把这个需要的线再再单独再画出来， 好，启用包袱命令，这拉人切除就不使了啊，推出草毒特征包袱命令，把它包袱一下， 背后是两个后，咱们就包袱两个后就行， 确定这样的话开了一个了，然后用包袱命令在圆周这里， 这里四个，确定这样的话啊，往里砸，往里砸啊，就被砸成了咱们那种形状， 保存一下啊， 可以对比一下这个和这个啊。

激光切管画图练习，像这一种共边切割的圆管该如何绘制？精建一个文件。 好，我们打开这个基准面，选择拉伸凸台，选择草绘面画圆 直径咱们改一下四十，然后确定好这里长度咱们改为两百， 这里的话选择两侧对称，薄 b 特征两个毫米好，方向切换一下， 打勾啊，再插入曲面拉伸曲面， 画一条直线， 加一个斜键啊，好，约束一下， 让他在这个坐标点上重合，然后修改角度，比如说六十度，确定 好，这里选双向拉伸啊，就是两侧对称拉长一点，让他贯穿这个管。确定好，然后再插入 特征分割，这里好，裁剪工具选择这一个曲面， 然后这里选择这个实体，保留两侧确定，然后这个曲面给它隐藏一下。

啊，一个学员发过来一个这样的图，这是一个圆管，圆管上面切一个这个椭圆孔，录一个这个教程。咱们首先呢把这个圆管画出来， 比如说它的直径是幺五九，退出草会 特征，拉伸凸台，在这的话就选薄笔特征，比如说五个后，注意臂后的方向啊，向里或者向外向里啊，比如说是二摆长， 二百长，二百长短了点啊，三百长吧，三百长确定，然后再画这个椭圆孔，选择一个基准面，上 上是基准面和右是基准面都行，前是基准面不行，前是基准面的话在下面了啊，所以选上是基准面或者右是基准面，选择一个基准面，然后把这个椭圆孔画出来，这个椭圆呢，画椭圆的时候有四种方法啊，四种方法， 咱们点一下椭圆，画一下，先画椭圆的中心，然后再画椭圆的长半轴，然后再画椭圆的短半轴啊，然后再标注尺寸，这个椭圆都可以标注尺寸啊，比如说咱们这个是五十， 这个方向呢是十八啊， ok， 然后点退出草绘，然后拉伸切除，在这点完全贯穿就可以，完全 贯穿就可以看到咱们这个椭圆呢，就把它完全贯穿了啊，如果这个椭圆你看感觉呢比较妥， 也可以改变一下他的尺寸，让他圆滑一点，比如说十八改成二十二啊，当然这个是根据甲方尺寸来的啊，甲方是多少你就给他输成多少就可以了啊，啊，这样的话这个椭圆孔就就过来了啊，就出来了 啊，这是第一种方法，第二种方法呢，咱不用拉伸切除的方法，但是呢，这个这个草图是要提前画的啊，提前画的还是画在这个上下基准面上，然后点中草图，然后用包覆命令， 包袱命令，然后在这呢选这个使雕包袱，方法呢？选分析，然后面啊选这，然后厚度五的话，你这就是五或者 大于五都可以啊，大于五都可以，然后点确定啊，这样的话以后把这个椭圆孔的包覆出来了。包覆和拉伸切除的不同在哪呢？就是包覆的话，他是他的这个草图呢是裹在这个圆柱外面上了， 然后拉伸切除呢，是直着拉伸切除，就说他俩的尺寸就是短半轴这个尺寸啊，大小有点变化，大小变化，拉伸切除的这个短半轴的距离等于等于，然后包袱的这个 沿他的 b 方向的这个走过的距离啊，走过的距离他不是直线距离啊，这是一个这个画椭圆孔的一个小方法。

机关切管画图教程，画一下这个图，这是幺零八的管七百三十八长度。好，首先我们画一个草图，或者直接拉伸也可以，直径是幺零八。 好，长度做一个拉伸， 长度是七百三十八，好，然后可以做一个旋转， 那这里旋转切除。 like teaching。 好，修改一下尺寸啊，这个尺寸看一下这是多少？这是一千五除以二，那七百五十，然后这里是八十九除以二。 好，然后再看一下高度，这个高度是四百，这里 好，退出草图。接着的话旋转轴选择这一条 打勾。好，现在切出来的这个扣，再来抽壳一下， 这个面是要去掉的这两个面，然后厚度的话是三个毫米。

咱们录制一个幺五九的圆管，圆管在激光漆上，激光机上切四段啊，圆管切四段，均分四段。第一步呢，咱们先把幺五九的圆管画出来， 比如说长度是三百， 焊件、结构件找圆管， 幺五九，没有幺五九可以随意选啊， get the how， 然后利用拉伸切除命令，选一个基准面， 画四条线，或者画一条线，最后阵列也行。咱们在这呢就直接画四条线， 这线和他们都建立一个约束， 或者画脸画两条线，这样他看行不行？ 这样也行，两侧对称 切除薄币，特征零点一，但是切的时候呢， 不能完全切，要留一点，因为完全切以后，咱们激光切割机他识别不了，留一点，留一毫米，或者是你要留 零点一毫米也行， 原来一毫米切断的时候，它自动就切断了，但是这样呢，机关切换机呢？能识别，如果你直接全部切断，机关切换机识别不了， 这个就是在圆管上分几段的这个画法，分几段的画法， 如果是个六米的管呢？那你就在这个阵列一下，特征线形阵列，选择 方向，然后距离三百， 比如说阵列十九日，然后实体，这一定要选实体，而不是特征啊，把它选上反方向，这样的话六米管 这样都可以切了，切出来以后就是四分之一的圆片，四分之一圆片啊。

这节我们来学习一下焊缝补偿，由于普通激光切割无法切出破口效果， 导致实际拼接的时候会出现干涉的情况。这节我们来学习一下焊缝补偿。我们经常会遇到管材加工之后进行拼接，会有 t 型拼接和 l 型拼接， 我们拿圆管和矩形管各举一个例子，正常情况下我们圆管的 t 型拼接图形是这样的， 但是由于它会有闭后，所以拼接的时候就会导致闭后和管材干涉，这个时候我们就需要添加焊缝补偿 来补偿这个值，让它能够贴合另外一个管材的表面。然后我们来设置一下，我们选重点一下焊送补偿， 这个时候可以看见这个切割线是向后移了，而且变成一个圆弧形，它会根据管材的壁厚进行自动修正， 这样就相当于是加了一个补偿值。大家可以看一下白线是原来的一个切割线，这个绿色的线是补偿之后的线。 然后再给大家看一下实际的一个生产情况，这个就是我们刚刚看到的，如果不加焊缝补偿的话，拼接在一起会干涉， 这边会有一个干涉，如果加了焊缝补偿， 就和软件里边看到的一样，这边会对它进行一个补偿， 拼接的效果就会好很多。 然后我们再来看一下 l 型拼接，一般 l 型拼接矩形用的比较多，这是一个四十五度矩形管， 如果拼接的话，这个尖角的地方会干涉，拼不到一起去， 我们也给他加一个焊缝补偿，可以看一下添加完之后这个刀路自动就会后移，根据壁厚进行一个补偿。 我们再看一下实际的情况， 大家可以看到这个就是我们补偿之后的切割的时候，这两个尖角就被切掉了，这样就可以保证我们管材拼在一起不会干涉 这个焊缝补偿工艺，也可以清除， 同样也是选中然后清除下拉菜单这边有一个取消焊缝补偿功能，这样焊缝补偿就取消了，圆管也是一样，选中然后点清除焊缝补偿， 一般情况下这个功能在拼接的时候会用到，关注我，下期我们讲 h 钢图层设置和刀路防撞。
