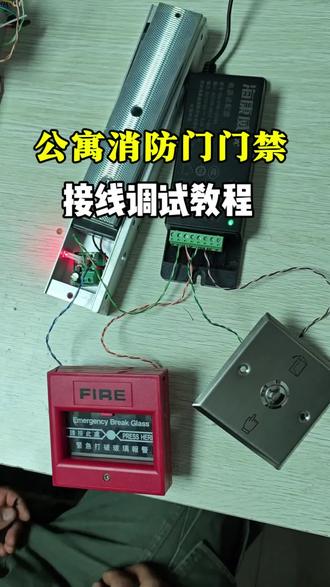

这个门只可以由保安室控制按钮或破碎开关，紧急开门 按钮大家都信手拈来，但是破碎开关有的朋友就要挠头了。别急，今天一个视频教会你，电路中把破碎开关的二三节选组和磁力锁串联到了一起。那为什么串联二三呢？ 我们来观察破碎开关的电路图，可以看到二和三是常闭状态，一和二是常开状态。当玻璃破碎后，二三会断开，一二会闭合。当我把这个小棍插入破碎开关的底洞时，可以模拟玻璃破碎。 这就是为什么要串联二和三了，你学会了吗？有问题私信我，记得点赞关注哦！

取出感应器，将背面用一字小螺丝刀轻轻撬开，取出对应原装连接线，有白色叉帽的一头穿过感应器孔洞，对应插入感应器， 正常的侧装就是这样。然后中间的旋钮可以左右调节，也可以上下调节，正常鞋的四十五度左右安装。 右边白色旋钮是调节灵敏度的，逆时针是降低灵敏度，顺时针是调高灵敏度，正常调节在三分之一的位置，也可根据现场实际感应的情况进行调节。线的另一头两根红色是电源的， 两根白色是信号的。将接线端口盖板打开，上面是二百二十伏强电，已经接好了，对应的接下面四个端口，不区分正负极， 如果有两个感应器也是一样的接法。接好以后将盖板盖上，然后打开电源， 感应器上指示灯会闪烁，正常待机是不会亮的，然后我们挥动一下，红灯闪烁，自动门可以自动开启， 保持时间到了之后自动关闭。在开关门过程当中，挥动感应器，门体都会自动开启。 感应器盖上盖子，侧装是这个半圆朝下，而顶装是半圆朝外，不能对着门体。挥动感应器，门体关闭， 再挥动感应器，门体开启，保持时间到门体关闭。晚上如果锁门以后用遥控器按 a 键长闭感应器，它就不起作用了， 按遥控器低键自动正常模式，门体就会正常开启， 然后自动关闭。

常规的磁力锁门禁我不想摁开关出门能不能？ 能能能能，我看你就是欠锤门禁电源磁力锁 感应器搭配实现感应开门，看一下如何接线的，我们现在可以看一下这个感应器，这个是投射面板， 直接把线插上就可以了。然后我们可以看到感应器有四根线，分别为棕色、绿色、 黄色和白色。棕色和绿色呢是十二伏供电，黄色和白色分别是信号，我们可以看一下啊，我们看到棕色接到十二伏，绿色呢接到 g n d， 黄色 接到 pus 一 七。白色呢，我们是接到 g n d， 因为白色和黄色有一个是公共端，所以说它两个不区分，随便只要有一个接到 g n d 就 可以了，这就是一个接线的， 我们来测试一下门禁电源，我们已经通上了，磁力锁呢也已经吸附上面去了，我们感应一下啊。 ok， 我 们看到磁力锁已经开始释放信号了。

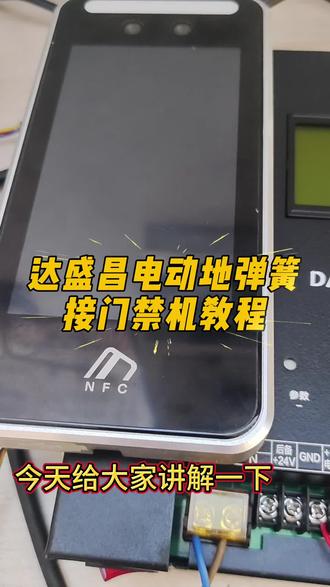

今天给大家讲解一下门禁机如何接到达胜昌的电动地弹簧上面。首先我们用一根丝线网线，红色这根接到十二伏端口，然后蓝绿这两根线接到寄运地端口， 黄线信号线接到门禁信号端口，然后这个丝线网线的另外一端对应接到门禁机上面，红色接红色正极蓝色接黑色，负极 绿线接白线公共端黄线接黄线 no 信号，这样我们接线就已经接好了，有不懂的老铁可以后台私信留言。

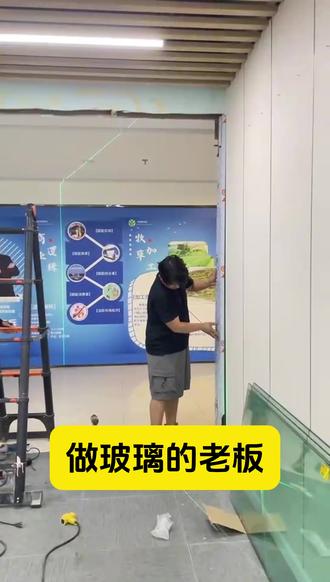

做玻璃的老板不要划走了，这个视频一定能教会你们安装好感应门，只要你给我提供门洞尺寸，我们提供计算玻璃尺寸， 不锈钢尺寸，铜梁连接件，我们的电机都是安装调试好发货的， 到了现场还不会安装的，我们提供一对一视频指导安装，保证你能学会安装好感应门。这个视频里面包含了所有的安装流程，看完了这个视频，你也知道感应门是怎样安装的了。 外面衡量的不锈钢，我们是打上结构胶，然后直接粘在横梁上的，我们现在开始安装固定玻璃， 把固定玻璃直接推进不锈钢槽里面，这样是不是很简单很方便？ 用水瓶仪测量一下固定玻璃是否垂直，然后打上玻璃卡扣，固定固定玻璃，再打上结构胶， 现在开始安装移动玻璃，把移动玻璃吊轮直接抬进导轨里面就可以了。 下面有一个很重要的视频片段，一定要耐心看完，肯定对你们安装感应门有非常大的用处的。门装好以后，我们把门推到半开的位置，皮带连接扣，高的在左边门，低的在右边门，我们打开电源， 然后门是线关闭的状态，就说明门的方向是正确的。咱们测试一下开门门通电的时候会很慢，它在自我检测，然后它开关一就会变成正常的速度，我们看一下它现在很慢， 说明门的方向，咱们再测试一下变快， 现在就是正常的，打开以后会自动关闭，然后这我们就可以关我们的不锈钢了。装好不锈钢以后，就意味着整套门的安装马上结尾了。

两百二的电接到这里，接到这里，然后这个开关，这里是一个开关，这个关过来打到零这边就关了，打到这个一这边它就开了， 然后这里马达控制器这些我都是接好的，感应头、密码盘开关都是接好的。 然后到时候这个轮子这个皮带扣不要拆， 这边这个皮带扣不要拆，因为这里是接口，接口不要拆。先装一扇门，装门的时候把这两把这两个螺丝拆下来，把这两个螺丝拆下来，把这个件拿下来，然后把这个固定到门扇上，然后再把门扇抬过来，把这两个螺丝固定上，然后这个螺丝拧上就得了，其他轮子跟这个是一样的， 然后这一这一扇就是把把这这一个，把右边这一扇就是往外看的，右边这一扇固定好了之后啊， 把右边那扇推平，推平那个固定扇，推平固定扇以后啊，然后再把左边这个扇，左边这个扇也推平固定扇， 然后看这个这个皮带连接件的这个这个这个连接件到什么位置，然后把这四个螺丝，这四个螺丝拆下来，然后把这个把这个皮带夹到这个铁板后面，夹到这个铁板后面，夹到这个后面，拧紧螺丝就可以了，拧紧螺丝就可以， 然后这里是一个密码盘，这里是一个密码盘，像初次密码是一二三四，我现在开始看一下，一， 好，你可以看到门开动啊，门开动一二三四，好，如果，如果说你要你要使用这个密码盘的话，你这个遥控遥控必须按 a， 按 a 键，按 a 键，我们可以看一下， 看下他这个 a 是 成 b， 然后 b 是 成开， c 是 半开， d 是 自动， d 是 成 b。 成 b 就是 关了门就关了，感应锤不起作用了，他只能靠这个密码盘来开。然后你看按一下 a， 这就成 b 了，这关了，然后我们再按密码盘， 你可以看到门就打开了，这个门就打开了啊。 他如如果我们不想成开，想用感应的话，我们就按这个 d， 可以 按 d， 这 d， d 就是 感应，我们按 d 啊，按 d 以后他就靠感应头来感应了， 你可以看一下这个感应头，看这个感应头，这两个是感应头， 看感应腿，一感应到人，他马上就开。感应腿，一感应到人，他马上就开。
