我是周老师，大家好啊，今天这个视频我们一起来安装薄图 vr 一。 vr 零都没怎么用，最新版 vr 一 又出来了，你的电脑还够用吗？没办法，硬着头皮安装吧。 这是三个主要的安装文件，安装好 plc 触摸屏和仿真，可以应付百分之八十的项目。这个是 step 七和 vcc 的 联合安装包，有将近九机。这个是 plc 仿真安装包，有将近三机。 这个是破解工具，非常好用。把这三个文件下载好之后，下面就可以开始正式安装了。 第一步，安装 step 七和 wincc， 对 于 iso 镜像文件首先需要装载，你也可以理解为解压缩。在虚拟的 dvd 驱动器中找到 start， 点 ex 一 右键以管理员身份运行。 下面正式开始薄图 vr 十一的安装。这一步检查必备软件，比如点 netflix。 如果电脑已经安装了其他版本的薄图，这一步肯定会通过的。 不出意料，弹出了这个对话框，不用急着重启电脑，因为重启了也没有用。点击否不重启计算机， 这里有个通用可行的方法。三、注册表在电脑运行中输入 r e g e d i t， 这样可以快速打开注册表编辑器。在注册表编辑器中按照这个路径依次展开， 在右边找到这一项 pending fire ram operations， 点击右键删除就可以了。接着重复之前的操作， 就不会再提示重启了。安装进行到下一步初步化，这个过程可能需要几分钟， 然后弹出这个界面。恭喜你，已经成功一半了。下面几个步骤是安装前的一些常规设置，包括判断现学条件、选择语言选择安装路径、确认和接受相关条款，安全和权限设置。 到这一步才开始正式安装，这个过程根据电脑的配置可能需要半个小时到一个小时，注意观察电脑桌面会多出几个图标， 到这一步基本上是安装成功了，这时可以重启电脑。重启之后桌面上多出了这么六个图标，我们只需要保留这个图标，其他五个图标可以删掉。 双击 t i a vr 一 这个图标，打开刚刚安装好的薄图 vr 一， 这是二零二五年发布的最新版薄图，第一次打开薄图 vr 一 有这么一个选项，我觉得薄图最需要改进的就是更新不需要这么频繁， 下面就来创建一个新项目，测试一下薄图最新版 vr 一 的效果。打开进入项目视图 软件的界面和整体风格没有什么不同，每个菜单也差不多，帮助菜单有点不一样。从 v 二零开始增加了人工智能在线聊天，最后再来确认一下已经安装的软件产品和版本， 下面开始正式测试。添加一款新设备，有 plc 控制器， hmi 和 pc 系统可供选择。选择最常用的 plc 控制器，相比于上一个版本增加了更多款式的幺二零零 g r plc。 选择其中一款 cpu， 不 出所料，在选择硬件的时候弹出需要授权，也就是找不到许可证。选择幺二零零第一代 cpu 看一下， 竟然可以添加硬件，难道不用授权了吗？写段程序看一下，不行，打开 o b e 的 时候出现问题了，同样是找不到许可证，下面就要有请破解神器登场了。 熟悉薄图的对这个小工具肯定不会陌生，点击右键以管理员身份运行， 这是最新版的授权工具，双击左侧的 tia potter 已经更新到 vr 一 了，我们在右侧勾选 vr 一 相关的许可证，然后点击安装长密钥，如果不确定的话，全部选择安装。 下面就来测试一下许可证安装是否正确。还是打开刚才已经新建的那个项目， 进入 plc 项目，打开 obe， 能进入 obe 就 已经说明授权成功了。编辑一段最简单的极宝亭贴图程序， 如果没有连 plc 实物，可以启动仿真，但是仿真还没有安装，如果需要仿真的话，可以单独安装 plc sim， 安装过程跟之前演示的差不多，这就是薄涂 vr 一 的安装过程，希望对你有所帮助，谢谢！
粉丝7.6万获赞24.7万
相关视频
08:04
01:28查看AI文稿AI文稿你在安装薄涂软件的时候是不是经常出现这种问题，这种问题或者这种问题，那么针对以上问题，我们如何进行解决呢？首先第一个就是需要提醒我们无限进行重启，那么这个问题我们只需要删除注册表即可解决。 我们在 catch 电脑的 catch 菜单栏当中点击右键，然后找到运行，输入我们的这串英文，然后把我们相关的文件进行删除。删除后呢，不需要重启电脑，我们直接进行安装这个博图软件。好，我给大家演示。在 cast 菜单栏当中，我们找到运行， 输入 r e g e d i t， 然后点击确定找到我们的相关的需要删除的一个文件，也就是我们这一个，然后单击右键删除掉，然后重新安装我这个博主软件即可。好，那么第二个问题就是，其实我们 安装 net 三点五 sp 就是先觉条件不满足，那么需要在控制面板程序启用或者关闭 windows 功能里面呢？去勾选这个三点五，在联网的情况下开始进行安装，安装完了即可。进行软件安装的，也就是在这边我们可以看到有一个。 net 然后有一个三点五，我们勾选它， 前提是我们勾选完之后要进行联网的，然后进行安装即可。第三个问题，他提示我们未发现有效许可证的一个秘要，也就是，呃，这个软件呢，需要进行授权，那么授权的话，你可以从其他的网站中找到一个授权文件进行明星授权即可。
479工控小飞侠（课程在橱窗）
02:50查看AI文稿AI文稿很多同学学习西门子的泊头软件，不知道安装什么版本啊，因为他有很多版本啊，比如说幺六啊，幺七幺八幺九啊，包括二零二一。那么我们学习包括工作，我们应该安装哪个版本？而且的话呢，对系统有哪些要求？ 目前从学习还有工作的角度来看的话，那我们就安装最新的博图二幺就可以了。呃，二幺的仿真器现在比较好用啊，那么以前呢，比如说幺七幺八幺九二零的仿真器比较不好用 啊，大家会发现，比如说我们把项目下载进去以后呢，这仿真器可能起不起来，对吧？各种钢仿真有问题 啊。那么我们说二幺的仿真器的话呢，就好很多了啊，下载进去的话呢，我们测试了一下，就是很稳定啊，所以说呢，我们说如果学习的话，或者工作就安装二十一，因为它最新版本啊，包括我们现在。呃，西门子最新的硬件啊，也是在二一里边的话呢，是有固定的版本的， 那么我们确定好了，安装博图 v 二一，那么对硬件有什么要求呢？我们可以看一下处理器的要求， i 三六幺幺零零啊，以上的处理器内存八 g 的。 然后呢系统要求的话呢， win 十， win 十一或者是 windows sever 的 啊， win 十的话呢，我们要求是什么？我们比如说企业版，企业版的话呢，二一 h 二二零二幺的 啊，还有就是比如说 win 十一的， win 十一的，我们家庭版需要安装哪一个？专业版需要安装哪一个？这张表呢，就是对薄图软件最低的要求啊，我建议呢大家的处理器的话呢，怎么也得到 i 五以上处理器，内存的话呢，应该到十六 g， 这个跑起来就可以了。操作系统的话呢，大家尽量安装 win 十一的。呃，专业版或者是企业版啊，二三的，二三的啊，比较好一点啊，那么将来我们装其他软件的话，那兼容性也比较好。 关于电脑选择啊，大家记住几条，因为我们是干工业自动化编程调试设计的，所以说呢，咱们电脑呢，呃，网口要有啊，这个不要有那种 u i b 转拓展屋的，它不好用，超薄也不好用 啊，大家就是选择屏幕大一点的，还有一个屏幕带触摸功能也没有用啊，有些功能是没有积累的，是没有用处的啊。 每天晚上七点半跟着郭哥学习 plc。

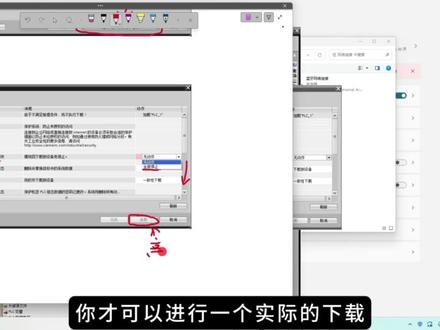

12:12查看AI文稿AI文稿各位同学大家好，我是郭老师，接下来我们来看一下薄图的四种下载情况，那我们先把薄图软件打开 它的下载，第一种就是在我们的设备台里面选中它，可以看到我们的下载指示灯，这个就会亮起来，就下载操作就会亮起来，不再是灰色，你点其他的位置的话，它都是显示灰色的，是无法进行下载的， 那这个我们选中它就可以点击下载这一个界面，它的下载是下载硬件组态和所有的程序，就在设备组态这地方进行下载的话，记得是选中这个 plc， 不是 选中其他的东西。 这个第一种是硬件组态下载硬件信息，这种我们也叫做 hw 组态，下载硬件信息和软件程序信息 全部都会下载一遍，这是我们的第一种下载方式，如果你们在后面就比如说组态了一些设备，那你还需要在我们的设备组态里面进行一次下载，选中一定是选中这个 plc， 不是 选中中间这个位置，中间这个位置也是一个扩展模块，这里是无法下载的，我们下载是下载这个 plc 信息。 第二种下载是选中 plc 的 整体的项目名，就直接选中这个 plc 的 项目名称，选中它点击下载是下载所有信息，这是我们的第二种下载。 第二种选中项目名称， plc 项目名称进行下载是下载所有 plc 信息，硬件组态加我们的程序信息。这几种下载方式呢？我个人推荐的就是把这种第二种下载方式下载着练熟。 接下来第三种呢是选择性下载，第三种选择性下载，这里并不是说我们把所有的东西全部都进行下载了，而是选择，比方说程序块，工艺对象， plc 变量表，然后 plc 数据类型，然后监控与强制表，选中哪一个下载哪一个。就比方说程序块里面我还有一些，比方说其他的 fc 块，添加一个 fc 块， 选中 fc 块就下载 fc 块，选择主程序就下载主程序，这叫做选择性下载，选择哪一个下载哪一个， 选中哪一个下载哪一个，这个呢我也推荐你们要去学会，因为这个下载信息比较少，所以下载速度很快，这里呢就是我们的第三种的下载方式，接下来还有的第四种下载方式。 第四种下载方式呢是监控我们整个网络的下载，在我们后续讲通讯这一环节呢，会用的比较多，在设备和网络里面 选中这个 plc， 那 这个呢和我们的硬件下载是差不多的，或者说和我们的项目下载也是一样的，在设备和网络里面选中你们要下载的 plc， 因为到后面我们不一定是只有一款 plc， 有 可能是多款 plc， 甚至于有触摸屏 plc， 还有我们的一些外围第三方设备，或者说还有一提两百 sp 等等这一系列信息， 这个叫做设备和网络下载，设备和网络下载这个下载呢和我们的一样，也都是下载 选中的 plc， 硬件信息和程序信息全部下载。这四种下载方式重点先学两种，第一种就是我们的选择性下载，选择哪一个下载哪一个，还有一个是选中 plc 项目名称进行下载，有这两个就足够你们把下载这一块东西玩明白， 那我们现在来进行实际的下载，现在我用一款 plc 摆在这里， 我们现在有一款 plc 在 这里，那这款 plc 我 现在想要去下载，我利用的是无线，那我们现在就需要先把我们的网络先选择为 对应的，那我的这个网络是华为的，这个点击连接，这是我们的无线网络，选择到无线网络之后，我们选中项目名称，点击下载， 在下载的这个界面，第一个界面第一步设定下载信息，比方说我们的驱动，像这个 p g p c 接口对应的驱动名称 总共有三种，是我们最常用到的。第一个是我们的 usb， 这个就代表的是有线，是针对于我电脑的有线驱动。 然后第二个呢是 m 开头的，这个是无线驱动，这是我电脑本身自带的驱动。还有第三个 plc sim， 这个就代表的是我们的仿真的一个驱动，仿真，当你的仿真打开以后，它会自动提示说我直接转到 plc sim 这个驱动上面，这个我们可以不用去理会的。 再往下呢，在这个界面有三个显示地址，相同的设备显示所有兼容的设备，显示可访问的设备显示地址。先兼容的设备呢是你软件的 ip 地址，软件的 ip 地址要和实际的 ip 地址，就是和这款 plc 的 地址要相同， 你才可以搜索到。所以说在不确定 plc 实际 plc 的 ip 地址的情况下，我们一般选择的是显示所有兼容的设备，就是我们现在是用的 s 七杠幺二零零的 plc， 它会把整个网络上面的 s 七杠幺二零零的 plc 全部都搜索出来，无论它的 ip 地址是多少， 显示可访问的设备呢？就是这一个网段上面的所有设备，哪怕是你的电脑，他都可以帮你搜索出来，那正常我们用的都是第二种，显示所有兼容的设备，我们回过来看一下，显示所有兼容的设备，然后点击搜索， 那它这里就搜索到了我们的 plc。 二、是不是这一款 plc 呢？是不是我们右边这个视频当中的 plc 呢？选中它点击一下闪烁，我们就可以看到这个指示灯正在闪烁， 关掉它这边也会停止再闪烁。这个是用于确定你所选择的目标设备和实际设备是否一致，因为我们这一款软件是多 plc 进行编程的，同一时间你可以编辑十个 plc， 二十个 plc， 如何实际确定这款 plc 是否能下载到这一款 plc 当中，下载的正不正确，是不是这一款 plc， 我 们就可以通过这一个闪烁 led 指示灯来确保我们所选择的目标设备和实际的设备是我们想要的。选中它以后直接点击下载就可以了， 这个下载呢会有点卡顿，大家耐心的等待一下，因为薄图软件是比较大的，他的通讯这一块做的也挺好，就是会有点卡。电脑配置比较差的同学，这一块这一环节呢会非常非常的卡，我们跳过一下， 在这界面呢，它出现了连接失败，因为用无线的话，它很容易出现地址 ip 不 会给你默认分配的这个情况，我们就需要找到我们的网络连接，查看网络连接，把我们的无线的 internet 协议。四、 使用我们的局域网私有网络。幺九二点幺六八点零第二，除一和十一以外的，为什么这样去说呢？ 我们软件当中的 ip 地址是幺九二点幺六八点零点一，而实际 plc 的是幺九二点幺六八点零点幺幺，我们不能和这两个地址冲突，否则你下一次连接也是连接不上，那我们就要把它设为除一和十一以外的，就设为九十九 子网掩码呢？默认就可以点击确定，再点确定，我们回来再来看一下下载这个环节，我们接着等待时间跳过， 然后他会弹出一个与设备连接，此设备不是一个信任的设备，因为我们是第一次下载，所以说他会弹出这个方框，你第二次下载，下载过一次，他就不会弹出这一个弹窗了，直接点连接就可以了， 因为初步我们要建立一个信任连接，点击连接，然后就会弹到一个界面里面，这个界面是我们的下载预览界面，它会帮你翻译，就默认帮你编一下所有的程序，看有没有出现严重的问题。警告类的问题呢？它是可以下载到 p l c 里面的，但是报警类的错误类的它是无法下载到 p l c， 然后这个界面你们有可能会弹出，如果是一款新的 p l c 的 话，就不会弹出此界面。 因为这一个 plc 以前是有程序的，所以说我们直接选择在不同步的情况下继续，我们要把里面的原有程序，实际 plc 的 原有程序给它覆盖掉，我不需要了，我就直接给它覆盖掉，所以选择下面这一个就可以了。 然后这里就很有意思了，我们所有的 plc 下载的时候默认一定要处于 stop 状态，才能进行实际 plc 的 下上下载，所以说我们在模块这一个环节一定要选择全部停止， 如果你还有其他的错误信息的话，往下去拉，将所有的信息全部设定完成之后，装载的这一个灰色按键才会亮起来，只有它亮起来了，你才可以进行一个实际的下载。 比如先把这一个界面当中所有的信息先全部都设定一下，看有没有严重错误是是否你的程序写错。 那这里大家记住， plc 上下载，无论是上载还是下载，上下载时 cpu 一定要处于 stop 状态才能进行上下载，那我们现在点击全部停止，这里是利用我们软件自动将远程的 plc 进行一个停止。那我们现在来看一下， 现在我们的实际 plc 是 一个运行状态，我们点击装载之后，它现在处于亮黄灯，就代表的是 stop 状态，下载完成之后， 它又会弹出一个界面，这个界面呢是前面软件帮你停止了这款 plc， 现在你是否要启动，我们这里默认一定要都选择启动模块， 如果说你不启动的话，你还要麻烦一步，还要再点击一下我们上方的运行这个按键，所以说下载完以后，让我们的模块自动启动，选择启动模块，然后点击完成， 那我们实际的 plc 的 运行指示灯又变成绿色了，就代表是我们现在 plc 在 运行状态。我书写一个简单的程序测试我们第二种连接二零点零，我们控制 q 零点二，就是我们下面这个白灯亮起来， 现在我修改了程序，但是我不需要全部再下载一遍，我只需要选择 m a n 主程序点击一下， 他的下载速度就会快很多，不会那么慢，因为他只下载了主程序这一环节，所以下载起来的速度就非常快的，直接就下载进去了。下载进去以后点击一下我们的监控，我去远程帮你们操作一下，大家看一下，看一下哪一盏灯呢？注意看下方的这一盏白色的这盏灯 包括我们的程序也是正在运行的一个状态啊。好了，以上就是我们程序的下载上传按键呢，也非常的简单，在选择我们的在线里面 有一个将设备作为新站上传硬件和软件，点击就可以了，直接搜索上传的顺序呢，和我们那个顺序是差不多的，从设备上面进行一个上传， 点击它就会自动新建一个网络，然后帮你们直接上传进来，这个名称会重复，就我这里的名称 plc 一， 上传的名称也叫 plc 一， 那么它就会冲突 打开一个新的软件，然后选择在线从设备上传到软件，或者说从将设备作为新站上传硬件和软件就可以了。好了，以上就是我们本节课程的内容，感谢大家收听，我们下一章节再见！
195电气自动化PLC郭工
00:44

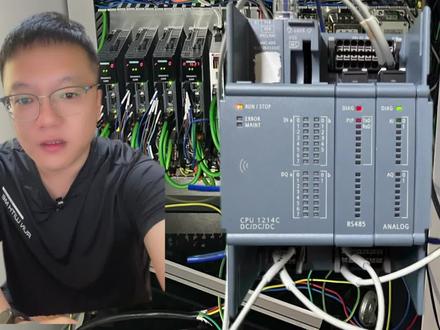

03:12查看AI文稿AI文稿这个视频的话呢，我们来说一下，呃，幺二零零 g 二的 plc 怎么来上传？我们项目当前我们可以看到这个 q 点有输出啊，里边是有程序的运行上传呢，首先我们插上我们的网线， 打开我们的薄图软件，找到在线访问，选择我们的网卡更新可访问设备，看一下我们的 plc， 主要注意看我们的 ip 地址，点击在线访问，然后我们点击连接， 我们在这一步要看什么呢？主要要看一下第一个啊，就是我们这个 plc 它的 mark 地址，我们找到诊断状态常规的这个位置，我们首先来看一下 功能分配 ip 好 在这个位置看到 mark 地，为什么要看一下 mark 地址呢？因为有的时候我们可能把网线插到交换机上面去，我们一搜索，搜索到很多 plc， 我们不知道是哪一个需要上传，我们哎，就选择在线诊断，然后看 ip， 看一下它的这个 mark 地址，我们通过这个 mark 地址的话呢，我们就明白了，当前我们上传的 plc 应该是这个 c o e c， 你 看对应的话是没有问题的啊，找到以后呢，接下来话呢，我们再看什么啊？再看我们的常规这一项， 要看一下我们当前薄图的版本，比如说当前我们 plc 里面是薄图二幺，那么你也要安装薄图二幺进行一个上传，比如说你装的是二零，你想传二幺的是传不上来的，那么对应的版本才能上传。 这些工作做好以后呢，把我们的电脑的 ip 地址设成和我们的 plc 的 ip 地址是同一网段， 比如说我这里面的话呢，打开我们的网络链接，看一下 ip 点幺点一百，哎，我们设置的是一样的，这个用这个网口去传，找到网络啊，找到这个你自己的网卡一定是 相同的那个网段才可以。接下来的话呢，这些工作准备好了以后，那么接下来呢，选择项目啊，建议空项目啊，然后呢选择在线 选择，将设备上传为新站啊，硬件和软件啊，选择一下，然后我们选择我们的平安 e， 选择我们真实的网卡，就是你使用哪个，哪个网卡就选择哪个就可以啊，选择开始搜索， 搜索到以后的话呢，我们看一下需要上传哪一个呢？就是这个底下 ip mark 地址，这是正确的，然后选择从设备进行上传， 当然前提是我们这个 plc 没有密码啊，如果有密码的话，那是传不上来的，我们得输入相关的密码，那么接下来的话，那我们下面就上传完成了，每天晚上七点半跟着郭哥学习 plc。
10:48查看AI文稿AI文稿今天我们一起来学习博图 vr 一、 实现三人抢答器现象，这个实验我们需要用到 sr 复位优先指令，先看一下最终效果，一号选手按下指示灯点亮，二号三号都按不了，好，选手之间存在互属啊！主持人复位，好，主持人复位恢复， 二号选手按下指示灯点亮一号三号选手按下 抢答成功，一号二号抢不了。好，主持人复位，主持人恢复好，当主持人复位开关一直按下为 on 的 时候，一号选不了，二号选不了，三号也抢不了。 好，这就是复位优先指令。好，今天我们来学习利用薄图 vr 仪实现三人抢答器功能。这个实验我们需要用到 sr 复位优先指令，打开薄图 vr 仪，创建项目，修改项目名称，改为你的姓名。三人抢答器 sr 指令创建 主态设备，添加新设备控制器，我们添加一个幺二零零的 p l c， 我 们找一个幺二幺五 c d c d c d c e a g 四零 不保护，下一步，双向通讯，下一步，禁用访问控制确定下一步，下一步，下一步，下一步完成。好，我们再添加一个蹭热点 hmi， 我 们选择经典系列面板七寸屏 ktp 七百七本版，好，我们选第二个， 好。浏览 plc， 选择我们刚才创建的幺二幺五 c d c d c d c 勾选好，通过网线进行通讯， 下一步，不勾选页眉，下一步，不勾选报警，下一步，下一步，下一步，不勾选下方的按钮。完成好这里的文本，选中右键属性 常规，我们把文本修改掉好，把文本改为姓名三人抢答器 sr 指令好，这里可以给文字放大四十八，好，让它自动调整大小。好，颜色也可以修改。 那我们先来到 plc 变量，添加几个变量，新建一个变量表，变量表名称也可以修改，变量表名称改为三人抢答器。回车进入变量表，添加几个变量，三个选手，所以有三个抢答器。 抢答器一，数据类型地址，我们选择 m 零点零，一共是三个选手，三个抢答器啊，还有一个主持人复位，四个好， m 零点零， m 零点一， m 零点二， m 零点三好，第四个改成主持人的开关 好，接下来添加三个抢答器对应的指示灯，指示灯一关联 q 零点零 好，三个选手，所以有三个指示灯。接下来编程 好，当抢答器一按钮按下，选中这个抢答器下方详细的图会出现变量。按下抢答器一好，我们用一个自位复位，在这里叫 sr 复位优先，哪个优先？看后面有数字一 r 一 代表复位优先。好，按下抢答器按钮，指示灯点亮，我们用一个线圈指示灯一点亮， 这里 sr 的 状态位和这个指示灯这个 q 点保持一致。 ctrl 加 c， ctrl 加 v。 啊，用同一个位，那，当主持人按下复位开关， 指示灯会熄灭，那当指示灯二和三点亮的时候，抢答器一失效，指示灯一不会点亮，也就是选手之间存在互属，那么加紧两个长 b 点， 指示灯二点亮的时候一不会亮，指示灯三点亮的时候一也不会亮。好，这就是抢答器一一号选手的顺序。 好，那选中程序呢？于 ctrl 加 c， ctrl 加 v， ctrl 加 v， 二三段只需要修改变亮即可。想拿起二按一下，指示灯二点亮 好，同样这里的指示灯二好， q 点和 sr 的 状态位保持一致， 那当指示灯一和三点亮的时候，二不会亮，那就是一三亮，二不会亮。同样第三段先拿起三，按下好，指示灯三点亮 好，那当指示灯一，指示灯二亮的时候，一二亮，三不会亮。好，存在互锁，同样，三，这个 q 点的状态和 sr 的 状态保持一致，这也是指示灯三 好。这程序就完成了，就这么简单，好，接下来我们来到触摸屏画面， 根画面首先添加三个选手的按钮，好，这是一号按钮，右键属性，首先四键按下 编辑位至位位，按下为一。关联哪个变量呢？关联我们的抢答器一好，释放时副位位 同样关联抢答器一 好，这是一号，当然动画也能添加显示，添加新动画。 关联抢答器一好，当这个按钮为零的时候，没有按下的时候是灰色，按下的时候我们选一个黄色，好，完成。按住 ctrl， 按住鼠标左键再复制一个，好，这是二号按钮。关联抢答器二好为零，灰色为一，那我们选一个淡蓝色。 好，事件同样要修改变量，按下的时候关联抢答器二释放的时候也关联抢答器二 好，这是第二个按钮，按住 ctrl， 按住鼠标左键再复制一个，好，这是三号按钮，按下的时候关联抢答器三释放关联抢答器三 好。动画这里也需要修改关联强大器三零，灰色一，我们选择淡紫色，好，这就是三个选手的按钮，那主持人，我们用一个开关， 开关就是按下为一，你松开它还是一好，再按一次它会变成零，这里属性我们关联主持人复位开关 好， ctrl 加 c， 也可以添加一个标签放在这里，不然不知道这个是什么。好，那我们再添加三个指示灯，用圆来画三个选手，三个抢答灯， 选动画选，添加新动画外观，关联指示灯一为零为一为零，灰色为一，那我们就选择黄色。 好，按住 ctrl 再复制一个，按住 ctrl 再复制一个。好，二号选手的源关联指示灯二 为零，灰色为一，我们选择淡蓝色。三号选手关联指示灯三 为零，灰色为一，我们选择淡紫色。好，这样我们的出门一幅画面就制作完成了。然后进行仿真，选中 plc 运行仿真，确定，确定 好，请用了一个仿真的 plc 运行指示灯，点亮，选择拼音 r e。 好， 请用了一个幺二零零的仿真 plc， 幺九二点幺六八点零点一，下载连接， 装载 好，启动模块完成，来到程序监控程序， 好，程序已下载进去，选中触摸屏，运行触摸屏， 好，下面已经出来了。好，我们看一下效果，一号选手按下 指示灯点亮，二号三号都按不了，好，选手之间存在互锁啊。主持人复位，好，主持人复位恢复， 二号选手按下指示灯点亮，一号三号抢不了。好，主持人复位，三号选手按下 抢答成功，一号二号抢不了。好，主持人复位，主持人恢复，好，当主持人复位开关一直按下为 on 的 时候，一号选不了，二号选不了，三号也抢不了。 好，这就是复位优先指令，主神开关只要按下，此时复位起主导作用。好，这就是复位优先指令的应用好，接下来大家自己尝试一下。
189科技-张欢
03:16查看AI文稿AI文稿这个视频我们来说一下西门子的 plc， 这幺二零 g 二我们怎么给它设置 ip 地址？ 首先我们可以看上侧呢， p 一， p 二是我们的网口，插上我们的网线，然后接下来的话呢，我们看这个网口这个位置会有我们的 mac 地址，这是它的物理地址啊， mac 的 最后的是 ceoec。 接下来的话呢，这颗网线插到我们电脑，或者网线插到我们的交换机，然后交换机的话呢，一颗网线再插电脑也可以 可以看到我们在这个位置啊，这会有个灯会闪烁，这个灯的话呢，就是我们 p 一 这个口的灯，如果拔了这灯就不闪了，我们插上以后，这个灯闪烁，证明我们物理连接没有问题。接下来的话呢，我们利用薄图给它分配我们的 ip 地址， 打开我们的薄图软件，找到在线访问在我们左侧的项目数这个位置啊，点开 找到我们的网卡，就是你哪个网卡连接的是我们的这个 glc， 就 使用哪个网卡。然后接下来更新可访问设备， 找到我们 plc， 如果是一个新的 plc 啊，首先呢，这个位置是没有身份名称以及 ip 地址的，只有它的物理地址可以看到 c 零 e c， 点开再选择在线诊断。接下来的话呢，在我们的右侧找到我们的功能这一项，分配 ip， 在这个位置选择我们的 ip， 输入 ip， 我 在这里面输入的是幺九二幺六八点幺点七七，然后分配 ip， 看我们的 ip 是 否分配成功呢？看我们的右下角，在我们这个位置显示的参数已成功传送也在这个位置， 那就没有问题了，接下来我们分配我们 pro nine 的 设备名称给它进行命名， 在这里呢我命名幺二零零 g 二，我们往右侧去拖拽，选择分配我们的名称， 同样分配是否成功呢？我们同时也要看我们下方的这个位置参数是否传送成功。 接下来我们在左侧找到更新访问设备，我们再进行刷新一遍，看一下我们的名称和 ip 是 否有，有了就可以了。 关于自己笔记本的网卡呢，我们可以控制面板网络和 internet 网链接，这个里边查看，当前我们使用是这个，我们就可以看到我们当前的网卡了，我们把它的 ip 的 话呢设置一下右键属性，找到我们的 ipv 四 属性，当前我设置的是点幺点一百，和我们的 plc 是 同一网段，那这一步的话呢，我们可以提前设置一下，设置好以后呢，我们再给 plc 分 配 ip， 总之我们 plc 和我们的这个电脑一定是同一网段。 一定是这样啊，将来我们上传下载程序才可以每天晚上七点半跟着郭哥学习 plc。
08:08查看AI文稿AI文稿这个视频我们说一下关于 unify 这个软件怎么仿真，大家安装这个国服二幺啊，就是在这个啊，把这个主的安装包安装上以后，点开以后啊，这写着这个 v 二幺的，先把它安装上，安装好以后呢，接下来我们要把这个下方的 unify pc 二 t v 二幺把这个压缩以后，然后给它进行安装， 我们把这个 vc unify 二 t 呢夹脱以后，那么我们选择右键与挂断方运行。然后呢接下来的话呢，我们进行一个安装啊，点击下一步安装就可以了， 点击下一步以后呢，我们这个位置选择典型啊，它安装的什么呢？可以看一下它安装的是这个东西啊，那我们选择下一步会弹出这个对话框， 到达这个位置以后呢，我们呃选择本地计算机名称，创建新证书，下一步就选择啊，下一步地盘，下一步，下一步激活安全下载，这个给他安全下载给他取消掉，好，选择接受。 接下来的话呢，我们选择下一步啊，把这个打勾就可以了，好点击下一步，然后进行安装， 接下来的话，那我们就等着它就可以了啊，等它安装完成。 安装完成以后呢，我们这个软件会多两个啊，一个是 unify 这个 c u n 的 这个，还有一个 retime 这两个点开第一个，那么这个就是我们关于那个它的服务器配置的 啊，第二个呢就是关于我们这个仿真以后我们的项目管理的， 那么在这个位置就是啊，还有的话呢，我们在右侧点击设置呢，我们在常规这一下我们可以改一下语言，默认应该是英文，改成一个中文，我们确定就可以了。那么我们想使用 unixite 的 这个仿真，那我们就要去安装这两个软件就可以了， 接下来呢我们来测试一下啊，那我们当前电脑当中有那个 unify 的 配置是这个 reim 啊，那首先的话呢，点开配置，我们可以看一下本机计算机名，或者以 ip， 这两个都可以， 那么或者我点击本地 ip， 那 么就是我当前的网口的 ip， 那 么这个网口的话呢？比如说啊，比如说，呃，我们电脑当中找到我们的网口， 比如说使用这个网口，那我们点开选择属性，那我们设置一个 ip 地址， 我现在设置的是幺九二幺六八点一点一百，或者你使用那个 wifi 也行啊， wifi 也行啊，嗯，就要看一下你的这个网口，如果是 wifi 的 话呢，那你就设置 wifi 的， 有时候 wifi 当前是幺八的 啊，你看用哪一个都可以啊，如果用 wifi 的， 你手机也能访问网页，那么我们点开 用 ipad 这个配置开个地址，你看这里面有 wifi 的， wifi 的是幺八啊，我本身网口是点幺点一百，下一步选择下一步，下一步 这个密码不要选就行了，下一步接受好了，我们等它啊，等它配置完成。稍微等一下，正在进行中嘛， 等到我们出现这个完成以后啊，直接点完成。那么接下来呢，我们就可以添加我们的设备，找到我们的触屏或者 pc 啊， pc， 嗯，也可以添加 unify 的， 我们现在以这个屏举例，再选择 unify， 比如说我们选择这个版本定制版的，然后选择确定 编辑好以后呢，我们可以在这个运行设置这个位置右侧，我们先可以去看一下，嗯，在这会有个激活加密，给它取消掉启动画面现在没有啊，那我们找到一个画面，增加一幅画面 啊，那这就是我们可以定为启动画面，再点击运行系统设置在这个位置，再选一下右侧的话呢，我们可以看一下这个位置，默认有个启动画面就可以了。 那么点开画面，我们简单的话呢，在这里面我们拖拽一些，嗯，空件进来，比如说我们说曲线的空件，拖拽一个啊，或者是一些按钮类的， 从右侧啊找一些东西就放了。然后呢我们选择保存下面，保存完以后呢，点击保存啊，点击我们 unify， 接下来右侧的话呢，我们可以点击启动仿真点击一下， 那么点击完以后的话呢，它实际上下载的什么地方啊？你看我们接下来的话呢，打开网页了，它的网址是，呃，我的电脑的名字 h c b s 电脑名字，然后杠啊， web h， 那 我们可以看一下当前的这个网页，它都打开了， 那么呃，这个就是啊，那我我们来看一下 它运行在哪，实际上就是在下方的 retime 这个位置点开，我们可以这样刷新一下这个位置，能看到我们当前的项目，它的状态是运行啊，它的类型的话呢，现在正在仿真，我们可以在这删除或者添加，或者刷新。 以后呢，我们在这个屏上面再增加什么东西啊？比如说我们再增加一些东西啊，那么我们点击保存，那么我们就可以直接点击下载了啊，因为你点仿真呢，这个屏现在处于仿真模式，我点下载， 那么这个位置也会提示你，提示你他下载到仿真器里面啊，属于仿真模式下载啊，点击装载啊，属于灯亮下载。而且呢你下载的时候呢，如果去打开这个，我们的这个你可以看到他的模式啊，正在什么停止啊，或者或者是运行他这个状态会变， 我们再打开网页来看一下就可以了， 如果将来呢，我想下载到真机里面去的话，像那种冲屏类的啊，用快的屏的，那我右键我们下方会有个停止运行仿真，把仿真停下来，停下来以后的话呢，我们就可以下载到我们真实的这个 呃冲屏里面去了，那么实际上我们看这个位置啊，我们我们刷新一下啊，你看这个位置也停下来了，对不对？或者是我干脆给它删掉， 这个位置可以任意删掉啊，取上，这就是我们 unity 屏的一个仿真的一个，呃，这个福气，就这么理解它啊，那么真机下载的时候呢，你右键停止仿真，然后呢我们再进行一个选择，下载这个位置啊，下载到真实设备里， 仿真呢，我们就可以这么用就行了，这就是关于我们 unity 的 超频，包括它的 pc， 无非就是我们增加新设备，那么我们找到 pc， 那么在这个位置的话，那我们去选择一下，去 unify 的 pc， 设置好 ip 地址，填好网卡以后也是下载到这里面来，原理是一样的，每天晚上七点半跟着郭哥学习 plc。
