风车灯电机轴怎么弄

哈喽，兄弟们，风车小夜灯的教程今天来了，这的话就可以设计塔身，然后塔身这块的话就是大家可以按照自己的这个创意，或者就自己的形状去设计，然后把咱们的这个铜管按照图纸折弯， 这就是单个焊接好的效果，我们再将三个面焊接到一起，然后底部我是用了热熔胶加了三个黄铜套做的这个底座，这个就是塔身的一个整体效果， 用胶带把这个三个风车叶固定，把黄铜轴套放到中间，然后进行焊接，哦，就是这样的，正极是连着外围，负极朝中心轴， 然后我们在电机的前方焊一节这个加长的一个铜丝，大概一公分多就可以， 然后我们把这个负极用三根铜丝焊到中间刚刚保留的这个延长的铜丝上面， 然后我们将负极跟塔身连接，然后跟这个电机的机身连接，这就是我们现在就是把风车液焊上去以后，然后我们把这个负极跟塔身跟机身连接 的一个形态，我们来先测一下他的电机正极接塔身， 嗯，电机没有问题，我们测一下我们的灯，我们的正极搭上负极搭我们的正极 没有问题，现在就是需要一个像这样的东西，将正极跟前面风车的这个黄铜轴套相连，这样就是他转的时候会一直给灯的正极供电， 这就是黄铜轴道和正极用一根铜丝连接。焊接好以后，现在我们来测试一下电路，塔身是负极，电车直接来点塔身 铜路没有问题， 这样我们的整个机身就制作完成了，然后我们可以在我们的底座上大致放一下，看一下布局后，我们下一期开始接线。

今天再给大家单独讲一下风车，等马达跟扇叶连接，砂纸打磨一下船动轴顶端，然后马达固定好，顶端涂一滴注焊剂，然后挂稀。推荐使用百分之六十三的焊稀丝，四百度马达顶端挂稀， 铜丝一端挂稀，然后马达与铜丝垂直焊接，稳住不要动焊稀。冷却后再松开， 套上热缩管，涂上速干胶水，安装上风扇液，等待胶水凝固。 later， 将陶瓷灯的另一头连接到转轴的铜丝上， 然后依次焊接上， 然后测一下通路。好啦，就这样，你学会了吗？

今天给大家出一期制作风车灯的教程， 你需要准备下面这些材料和工具，直流电机调速器一个，电二式减速电机一个， type c 充电模块一个，幺六三四零电池两个，直径一毫米，直焊行七包线一款， 实木底座一个，内径三点五毫米，黄铜管二十六毫米，陶瓷灯三个。还要准备下面这些工具，现在开始制作过程，准备几张 a 四纸，在中间画一个点，经过这个点画一条直线。 拿出圆规量一个一点五厘米的长度，在刚才画的点上画一个半径一点五厘米的圆形， 把圆规改成五点五厘米的长度，还是在刚才的圆心上画一个半径五点五厘米的圆， 保持圆规长度五点五厘米。在大圆和直线重合点分别画线，并和圆交叉， 标记出重合点， 用直尺连接圆心和刚才的重合点， 标记出小圆的重合点， 圆规长度改为一厘米。在小圆的三个重合点上逆时针划线，用直尺分别连接这些点。 将铜线拉直并剪出三段十一点五厘米。把铜线放到图纸上，按画好的尺寸来折弯， 用钳子或镊子来辅助，会更好操作。 吸气。四十九个小时后，我们就折好了三个叶子。将多出来的铜丝剪平， 锯一小段零点七到一厘米的黄铜管，按图纸排列好，然后用电烙铁焊接， 电烙铁调节到最大温度，最好大等于四百度。边加热边上焊锡，先给黄铜底部一圈上好焊锡， 再焊接上三个风车叶。 焊接需要超级耐心，别问我怎么知道的。 拿出陶瓷灯，焊接到叶子的尾部，这里要注意焊接的是灯丝引角有孔的一边 测量调速器四个孔的距离，这里是二点六厘米，再测量马达机身的长度，这里是一点三厘米， 所以我们要画一个底部是二点六厘米，顶部是一点二厘米的风车塔。先画一条竖线，再画一条垂直线， 高为十厘米，并且每隔两厘米分割一段，画出这些点的垂直线。 在底部中线两边距离一点三厘米的位置标记在顶部中线两边距离零点六厘米的位置标记。用直尺连接两个点，底部多延长一些，接着画中间连接。 剪两段二十三点五厘米的铜线，按图纸进行折弯，剪两段十八厘米左右的铜线，继续按图纸折弯。 漫长的焊接架子过程， 将两边的架子拼合起来， 这里使用的时间较长，我这里直接快进了 焊接完成后的大概效果。 将零件摆放到底座上，摆出一个大概的布局，四个孔做好标记， 我这里进行了打孔，这个步骤可以省略，用热熔胶来固定就可以用热熔胶固定调速器插入塔架，调整好角度和垂直， 打上热熔胶进行固定。电机两边上好焊锡，方便后面焊接 铜丝，同样上好焊锡， 焊接上电机， 因为这个电机的轴我焊接不上，所以我采用铜丝来包裹，然后用胶布来固定，里面缠上胶带，然后插入风车叶， 调整一下风车叶的角度， 剪去多余的铜丝， 焊接上轴头铜线到灯丝之间的连接， 用热熔胶固定充电板， 按电路图连接好铜丝， 焊接电路 输出负极连接到架子上， 输出正极连接到电机正极， 输出正极延长到风车液，要紧密接触到那一小段黄铜管。电机负极连接到塔架， 先不要连接电池，插上电源测试，其实这样就可以使用了，可以不用安装电池，确定没有问题后开始安装电池， 把电池外壳玻璃更好看一些，当然也更危险。 安全提示，非专业人员操作电池有触电和火灾风险，请非专业人员不要改造电池，请注意安全。本教程只针对专业人员，非专业人员请勿模仿。

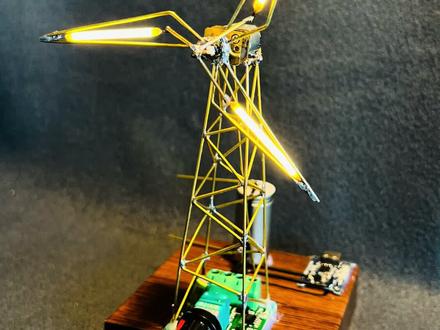

新手小白 diy 风车灯难点攻略一、铜丝折弯没有棱角，钳子夹紧铜丝一定要夹紧，另一只手贴着钳子配合折弯一定要大于要折的弯度，然后往回折，调整到需要的位置就可以了， 后面所有的折弯都是一样的手法。 二、铜丝铜管不挂锡，在切好的铜管上涂点注焊膏，然后挂锡， 同样在扇叶上也挂上锡， 将扇叶固定住，然后就可以焊接了，然后照着临膜图焊接第二个，第三个扇叶。 三、陶瓷灯正负极区分及焊接有孔的一端为正极， 将另一端腹脊朝外焊接在扇叶尖上，以此类推。将马达转动轴顶端打磨粗糙，涂上注焊膏，推荐使用不锈钢专用的， 然后挂上吸，固定一下电机，取一节铜丝挂上吸，然后一起焊接上， 套上热缩管，没有的可以用电胶带 将扇叶装上，并用五零二固定。最后讲一下马达与扇叶与塔身通路的问题， 这个线路是这样子的啊，就是风车负极负极四个向角，四个极正极的话是通过这个钢丝，然后连接到这个承重轴，承重轴过来之后就是机身，这个整个塔身啊，都是一个，都是一条线路，怎么 这根铜丝啊，就是这根就是一个换向器，自制的一个换向器搭在这个铜管上，然后铜管加过这个风车一圈，这都是负极铜管，这个换向器直接连接到这个马达的负极正极的话，就直接连接塔身就可以了，因为这里都是通路，直接连接塔身负极正极， 然后这根这根负极要直接走一路下来啊，直接接到这个变速器的这个电机啊，电机负极上就可以了，测试一下没问题就可以进行收尾了。

自制风车小台灯，画好塔身的图纸，用铜线折出外形， 将零件焊接在一起，这里耗时比较长，需要点耐心，还好有小帮手。 画出扇叶的图纸， 将灯丝焊入扇叶，三个扇叶焊接在铜管上， 将塔身焊接在一起， 定位好调速器的四个孔位，没有电钻，用螺丝打孔， 用热熔胶固定底 座，测试一下灯丝和电池，将两个锂电池并连焊接在一起， 电机轴用热缩管做个绝缘固定，电机 接好线路， 用铜丝做一个幻象器。 开机风扇转灯不亮，原来是线接错了。装个 type c 充电模块， 这样不担心电池用完电了，大功告成。

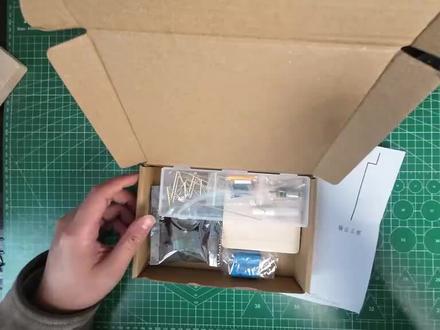

首先我们收到货之后呢，我们先检查了认识一下这些配件，那么格子呢有一个收纳盒，收纳盒里面是一些零碎的配件，然后呢有一个底座，一个调速器，两个电池， 然后我们把这个图纸拿出来，图纸拿出来去对照图纸去认识一下这个配件。那首先是这个热缩管，这个热缩管呢是防止两个这个同时之间接触的地方啊，会导电绝缘用的。 然后呢这个小袋子里面有这个铜管，热手管，充电器灯丝，还有这个铜帽，然后这个是主塔，主塔的外框，主架两个，然后这个是我们的 横架，横架放在主塔里面用的，这是四个，然后还有扇叶 三个正极的一个输出连接一个， 电池，负极连接一个，它是这样子套进去，然后把这个折起来连到我们那个充电器的一个负极的，都是有加长，都是有加长，自己根据需要去截短， 怎么折，后面的怎么折，根据自己的情况自己需要去折。然后这个是导电环环的一个配件，那这个呢是套在这个圆管上面用的啊，铜管上用的，我们做的是比较大，那么为了防止它接触不良或者怎么着，你可以把它给夹小一点，用我们这个镜子前给它夹小一点点， 只要你测试的时候让它能够又能够哎活动，然后又能接触这个状态转能转动，然后呢还能接触，这样他灯不会闪，然后备用的一些铜丝， 还有我们这个恩施负极的支架，还有一个我们的胶水和电机。然后呢把我们这个折好的一些材料进行简单的这个去给他修整一下，因为这个东西是有弹性的，我们按照这个框去给他简单的修整一下，他可能会有一点点变形，只要简单的折一下角， 好简单的去修整一下，折好之后呢，我们准备开始焊接，焊接之前呢，我们应该把这个所有的配件都做个预处理， 让他的一个焊接点都先给他点上锡，这样子呢有助于你焊接，但是你也可以不点锡直接焊，然后呢这里呢 图纸我们可以因为这个东西有弹性，并且呢他有时候会有一点点变形，那么我们直接用双面胶啊，然后紧固他一下，你也可以用别的方法，这种方式呢可能会留胶。 焊锡呢，我们建议使用最少六十三百分之六十三的那个锡，如果说有条件的话，可以用这个高含量焊锡，然后我们把我们的这个主框架不干胶粘起来，固定好位置，这个可能位置会有点偏差，但是不影响我们的成品， 因为细微的零点五到一毫米的一个误差都是属于正常的。我们直接这样子焊，我们这个梯形，这个主架都是有加长的，这个呢先不要剪，等到最后用的时候再剪， 轻轻的夹开。焊好之后呢，我们把这个不圆润的稍微给它点一下，有毛刺的要给它修一下，沾点助焊剂， 没焊牢的这里给它焊焊牢一点，加固一下，然后我们再把这个主架给组装起来 好，这样的一个框架就焊好了，然后呢我们把这个边修一修， 还没有这个焊到的去修焊点看一下， ok， 这个时候呢顶面是不平的，等一下我们会剪掉，然后我们开始焊这个扇叶，用重物压一下，然后 将这个扇叶对准 扇叶也要焊牢固的啊， 压一下 焊好三页呢，那应该是平整结实的，然后呢这一部分是要流出来的，这一部分流出来是给这个滑环用的，灯呢，这个带孔呢是正极，正极是接到这个地方的， 按照我们赠送的热缩管剪平一点，只要剪这么多就可以了， 不要剪太多，然后给他加热一下， 吹好之后呢，我们先把这个套进去，滑环套进去，一定要先记得套这个打上胶一点点，最好打在这个里面 一点点胶，然后轻轻的慢慢的推推推，推进去， 推进去之后呢，我们可以看到热缩碗是有与这个电机的台面啊，是隔着的，这面呢一定要热缩碗，要漏出来，要漏出来与这个主轴是隔绝的， 保证这个整体与电机是处于不连通状态。然后你可以把我们的这个盖帽套进去。好，我们现在开始焊这个支撑架，首先这个长的一端呢焊到灯丝上，先平行焊， 把支撑架另外一头焊在筒帽上， 这样子灯的基础就做好了。然后我们把这个导电环的正极向外掰一掰，然后呢给他一个压住去焊，压住去焊，给他一个力来一个向外顶的力， 然后我们试一下， 这都是正常的，这个灯坏掉了，嗯， 然后剪掉这个多余的线， 让我们准备焊这个主板。焊主板之前呢，我们用送的这个胶水多涂一点，涂到这个充电板上面多涂一点，上下都要涂一点， 然后这样才能粘的牢， 粘到这个充电板站直， 它需要十二个小时固化啊，我们涂完之后呢，它又会快干快干，这个基本上几分钟它会能够稳定，然后我们可以继续开始做下一步，然后还有这个电池，这个电池呢我们定好这个位置这个线，这个线已经那个控制好它的一个长度，之后我们也是多涂一点上下多涂一点不干胶，把这个电池粘到这里， 只有这个控制器调速器，它是需要热熔胶的，因为它是有高度的啊，然后按这个电池连接，电池连接我们这里呢先上点芯，然后把这个电池连接啊给它搞小一点，搞小一点， 然后呢套入到这个两个电池里面，把电池套进来，在套的时候注意防止正负极短路啊，套的这样子紧，比较紧的状态，这样子我们用的工具 给它焊接起来，如果这个电池连接线比较长了一点点，这里头长一点点，我们可以自己给它剪短一点 好，然后给它焊住，焊住呢这个就比较固定了，然后为了防止它接触不良，我们这里稍微给它加一点点锡，给它加一点点锡 好，这个电池非常怕热的，我们手摸一下，如果说很烫的时候，赶紧要把这个电脑先拿开，这里也可以加一点。 焊好电池的负极之后呢，我们先再把正极焊上去，首先先把正极的一个触点上给它焊点这个 c， 然后把拿出一根铜线 连接两根，两个电池形成并列，这样子焊好之后，我们就可以在这里去调整弯折它的这个位置， 然后自己可以高低啊都可以去折折弯， 这个是电池的负极，我们大概位置放好，对照一下，如果放在这个地方，我们就在这里侧弯下去，首先这个电路板要先粘上去， 好在这个位置，同样这个负正极呢也是一样的，这个时候只注意正极呢，不能碰到这里，我们先把热缩管给它套上， 多余的可以剪掉的这个碗套上，推上 好，然后呢再去折弯，你看一下这个地方，我们折弯一下往前走， 肚脐大概是在这个位置，我们剪到这里进去把这个剪刀剪掉，这个高度呢稍微有点高，肚脐我们在这里剪掉，来这样子 对比一下， 把这个绝缘管剥出来， 然后焊接到我们这个 充电板就可以了，然后我们把控制器也粘到这个底座上面。首先我们找一点热熔胶， 可以用胶枪用，打火机用，我这种方式也都可以，我是用这个热水风把它融化， 不要往周边打，要往中间打，因为这个胶呢多了会溢出来的，在中间位置打， 然后转到这个定位这个地方按压下去， 好等它粘。把我们的调速器粘好之后呢，我们连接调速器和我们充电板之间，首先我们看一下 这个调速器，它是依次是电源的负极、电源的正极、电机的正极、电机的负极，那么电源的负极我们连接这个 out 负，然后我们先折一下，根据这个位置折一下， 你看你自己喜欢什么样子的折什么样子的。这个地方呢？因为容易碰到这个电池的一个负极，我们在这里给套个管， 先把这个副脊给焊上，好像有点长，好像折的有点长， 对准位置我们进行折弯比对一下，然后我们把这个高度剪成跟它的高度是一样的，然后把这个正脊也跟它去连接。 正极呢？我们想高一点可以高一点，想低一点可以低一点，正极 在这个位置 这里可以自己创意，让它走线更漂亮。 把这个输出正极的连接线套个管，如果你不好套，你折弯了吧？不好套你就给他折开，折开给它套进去，套进去，然后再折回来，套进去，再折回来。 我们现在开始焊这个电机的正极，首先我们大概测量好它的一个高度，因为我们给的线是比较长的，然后是不是在这个位置，如果差不多，那就可以直接焊，如果说差的有点远，我们可以把这这一头给它剪短一点，那我这里已经剪过了，我把这个直接焊上去， 然后我们再截一段负极和这个横架相连，用负极穿孔焊进去。 把这些焊好之后呢，我们再检查一遍，如果说我们这个塔架整体往下移了五毫米的话，它会不会阻挡？像这些地方会不会阻挡？我们看一下，如果没问题的话，我们就可以在这个定位把这个定位定出来， 把这个定位定出来，定出来，找一个尖锐的 扎孔，也可以用锤子敲 好，然后用我们送的这个胶水灌进去， 让它凝固，然后焊，把这些正负极都焊上， 然后再把这个负极给它焊上， 然后我们把这个负极和主架去连接，这样子电机就通电了，我们现在折弯一个配件，自己折一个配件，这样子就完成了， 然后这个灯会闪烁，是因为这里它接触是有一些问题的，我们在最开始的时候要把这个灯这个导电环给它缩小一点，让它能够时刻接触到这个铜铜管。 然后这个力要给到他这里呢，我们可以往下拉，往下拉这样子，让他这个力往这边有，往下面也有这样子呢，他就会时刻接触这个铜环，这个是这个灯我搞断掉了啊？然后测试一下充电的功能就完成了。

既然网上看到了，那肯定难不住我啦！开整画图，图纸一比一打印，按图弯折铜丝大框架先做好，接下来做骨架，按尺寸在铜丝上面标记好灯塔骨架弯折位置， 开始弯折，每一处做直角弯折。 继续制作风车扇叶 需要做好完整的主要零件数量，开始电烙铁焊接，骨架焊接需要耐心，可以适当用家具固定，辅助 骨架焊接后最终成品扇叶焊接 电机输出轴预先上点焊锡，方便后面焊接电机外壳涂抹适当助焊剂。把电机外壳焊骨架先稍微上一点焊锡固定，开始加固焊锡， 铜铆钉底部先上锡，方便焊枫叶。把灯条焊接在枫叶上面，注意灯条底细，正脊向外出出走。套好热缩套管 可以多套几层，只要装上铜板钉正好即可。再缝隙出滴点胶水加固灯条负极上吸，把灯丝负极全部连接起来，焊接到电机出出轴。枫叶接线特写，注意不能短路。打孔定位 一点五毫米的钻头，大约钻孔五毫米深。桃树板所螺丝固定，根据位置布局弯折铜丝走线。 电机不仅可以直接连外壳，也可以连骨架，这里我连了骨架，将铜丝弯折成小写的 s， 做成电刷。如图要贴焊铜铆钉， 差不多类似这样，这个是正极，正在经过电机正极焊接，再接到条数板，继续连接充电板焊条数板 焊的预先上锡 弯折中，连接中 锂电池剥皮并连接好负极底部胶水固定在木板上。预先弯折好正极走线， 确定好正极线的走向焊场部后，把之前的副极先焊接好。焊接正极之前先焊接充电宝内端，此时为避免意外短路，最后焊接的电池正极先套了一段绝缘， 最后焊接电池正极，此时拔掉绝缘焊接电池正极。各位看官成品来了， 继续欣赏黑暗中的光辉！

花九块两毛成本自制一个桌面风车，还能随意的调节转速，到底怎么做呢？来一分钟时间，手把手教会你如何制作，这是风车制作所需要的所有物料。首先需要一个 n 二十减速电机，参考价格六块。第二个是一个电机调速器， 参考价格两块。第三个就是两节五号电池的电池盒，参考价格一块二。整个工作原理就是电池盒通过啊减速器给电机供电，这个电路非常简单， 一看就会，我这里已经提前组装好了，一会就直接安装了。这是电池舱底盒，这是风车的立柱部分，这是发电机舱，是这样安装的，扇叶和电机是这么安装的。下面进入快进模式，我们来快速安装一下。 ok， 大 功告成，这就是风车最终完全体的样子， 无极变速的调速器，让转速随心而定，用一个个几块钱的小零件组装，注入生命，总感觉比花几十块钱买的成品更有意义。好了，喜欢就点赞关注收藏吧！

今天我们一起来做风车灯。材料有红丝木板、锂电池、充电保护板、 pwm 调速器、 n 二十减速电机，总共二十元出头。首先打印一个支架图，按图尺寸截断铜线，再按图折弯， 然后焊接支架，焊好之后再把电机焊到上面，这里我又用热熔胶加固了，再把支架粘到木板上， 用铜丝折出三个扇叶形状的三角形，把扇叶焊到一个用铜丝做的圆圈上。先把调速器、电池盒、充电板粘在木板上，再用铜线将它们连接起来。 下面详细说一下线路。连接电机轴上面套一层热缩管，电机轴前面焊不上芯，就用铜丝拧成圈套上了。从电机的接线处焊一根铜丝，倒轴上套成圈，这个圈就可以和扇叶中心的圈连接上。 灯丝的正极焊接到扇叶的尖端，灯丝的负极用铜丝焊接到电机轴的铜丝上，电机的另一个接线柱焊接到支架上，支架整体作为负极，正极用七包线接到电源上。好了，干完收工。

开始 diy 小 风车，材料已经准备好了，自己折好的六个，这是一套，那里还有五套。第一步先焊这个塔身，还有这个塔架，刚好对的这两个孔，看见没有，现在开始准备焊， 现在来焊两个塔身， 卡塞已经焊好了，完美加点注。焊机之后那个电机很容易就焊上去了，我这个是长轴电机，之后就不用接那个线出来，现在焊这个蜂叶，我们拿东西把它压紧， 现在我们焊这个灯丝上面有个小孔的是正极，是连到外面的，整个缝也焊好了，现在我们把这个螺丝扭松之后，把这三个针脚塞进去，现在我们焊这个充电面板，按照这样子连线，现在把它焊上去， 现在已经焊好了，只要把螺丝扭紧，现在我们把那个电机轴装上去之后，拿点胶水什么的把它烫紧，已经装好了，现在把灯丝的布及焊好， 现在我们把电机的正极也是这个灯的正极给装上去，插到这里把螺丝扭紧，把这下面这个底座和这个塔给焊住， 我们拿个夹子卡住这个弹簧，不要给他滑下来之后再确认这个位置，再焊住这个正极。我们现在电池的正极已经焊好了，连这个板上现在再焊一个负极， 现在已经焊好了，我们现在试一下， 知道什么问题吗？一闪一闪的，主要是我们这个接口器这里上面有那个松蜡，那些东西要刮一下，现在用这个刮片什么的把它刮掉，让它来刮 之后，现在就不闪了，我们现在可以打点油， 完整的小风车看好了。

这个视频和大家分享一下我做风车灯用到的电子部件的材料和使用方法，大家可以看一下，我主要用了这些部件，两节锂电池，三个灯芯，一个充电管理板， 一个十五毫米的微型步进电机，一个电机驱动板和一个射频雷达感应板。电池充电管理版和灯芯的使用在很多视频里面已经有人介绍过了，大家可以去搜了看一下，这里就不多说了，我重点和大家分享一下步进电机驱动板和雷达感应板的使用。 首先我们来看一下步进电机，它是一个十五毫米的微型步进电机，我把它焊在了一个底板上，这个底板是我自己画的， 因为这个不进电梯，他的引出角的间距非常小，也非常细，不便于做 diy 焊接，所以我画了这样一块小的 pcb 板，这个板主要用来做电机接口，方便接线。同时 在这个板上大家可以看到我还装了两个 led， 在 工作的时候，他就会模拟那种在高塔上的爆闪灯， 会闪烁这四个孔，这四个孔是用来固定机身的，把它焊在塔身上就行。那么为什么要用步进电机呢？因为步进电机在低速的时候，它的扭矩是足够大的，而且还可以调速，可以 直接用来驱动风车扇叶，这一点正好克服了有刷电机低速时扭矩小的缺点。大家看到的绝大部分的风车灯的视频里面，都是用减速电机来带动风车扇叶的，但是减速电机在运转时呢， 齿轮之间相互摩擦，必然会带来噪音，所以这点就降低了我们的体验，所以我选择不进电机作为风车灯的动力来源。 好，再来看一下驱动板，很好理解，驱动板就是用来驱动不进电机的，同时他还给灯芯供电。大家可以看一下这个板子上的芯片，主要就三颗芯片，一个是电源，一个是单片机，还有一个是电机驱动芯片。 锂电池充满电之后，它的电压也就只有四点二伏，随着使用它的电压还会变得更低，这个电压是不足以来驱动电机的。因此我这个板子上的电源部分，主要就是把锂电池的电压转换成一个稳定的五伏电压，用来驱动不进电机。 这是单片机，主要用来控制驱动芯片去驱动电机，它还负责接收感应信号，调节灯光的亮度。这个是驱动芯片，它就是直接驱动我们的步进电机。这是一个拨动开关，它一共有三档，拨在中间的时候，它是处于停止状态， 拨到左边的时候，我们的风车灯就会开始运转。拨到右边的时候，这个时候我们的风车灯就进入感应模式，当外界感应触发后， 它就会自动来运转。大家可以看到这个板子的边上有两个蓝色的可调电位器，一个电位器是用来调节灯光的亮度，另外一个电位器是用来调节电机的转速。再看一下我们板子的接口， 这边两个焊盘是电源输入，然后这四个焊盘和中间的这四个焊盘是连在一起的，它用来直接进电机。 左边的这个小焊盘呢，是用来接电机板上的那个爆闪灯。右边的这个小焊盘和最上面的这个小焊盘它是连在一起的，这个是用来给灯芯供电的，然后这三个焊盘是用来接外界的感应雷达，这四个孔直接焊在塔身上就可以，它是用来固定这个板子的。 再来看一下感应雷达，这是一个很小的微波感应雷达，它只要有三根线，只要接三根线，一个是五伏，一个是地线，还有一个是输出信号，当它感应到周围有物体在动时，它就有信号输出。好了，这就是我的风车灯所用到的所有的电子部件。 接下来看我这个版本和减速电机的那个版本的复杂度是不是也差不多，只是用这套东西做出来的风车灯会更安静，会有更好的体验。 就这样我会把具体的接线图贴在后面分享给大家，谢谢观看，喜欢的记得关注和点赞！

今天来给大家再讲一下这个风车灯的这个电路的问题啊，很多这个粉丝啊，私信我给我留言，问我这个灯这样为什么不亮？那为什么不亮？有很多的问题啊，就是其实这个电路其实非常简单啊，就是一个调速器，一个充电模块，电池、电机、灯丝啊及功能组成，它是怎么连通的呢？电池接的充电模块，这个 b 加 b 减中间这两个，这个位置 对正啊，不要这个正负极，不要解反了，然后从模块这里输出啊，正极负极到这个调速器负极正极啊这里进去，通过这个调速器的开关啊来控制，然后输出端呢？正极负极，很多人，这个塔身要不要正极啊？塔身要不要负极啊？其实都可以啊，都可以，就主要你看你这个 就是转向和你这个灯丝是正负极啊，是怎么去接的去来调整，这个是正极，是塔身，负极是塔身，这样，这个其实是就是原理是一样的，就是你这个接线的方式啊，是可以有变化的，那我这个是正极，是负极，是塔身啊，负极是塔身，正极连接的这个马达啊，马达这个一端。那有的粉丝也问了，这个马达这个哪个是正极，反负极有没有 也没有区分啊？其实这个也没有区分啊，因为马达正负极啊，他都可以，他主要转的方向不一样，那这个你就通过你的灯丝和你这个扇叶的这个转动的方向来判断哪一个接正极，哪个接负极，这都是可以的啊，这都可以的，这个从正极出来到马达的一端啊，然后从马达搭一根铁丝啊，铜丝啊，到这个铜管这里啊，到铜管这里，从铜管到这个扇叶 啊，从铜管，然后跟着扇叶这一圈，这一圈，这是一路啊这是一路，就这一通了啊，这一路就通了，从马达这也有了啊，这个是正极啊，正极，因为我这个正极呢，是在这端，是在这个位置，所以说 正极啊，到这里，正极到这里啊，一直到这里，这正极啊，这不能接反啊。负极一端啊，我这里是加了一个电阻串了一个电阻啊，因为这个电阻，因为加上这个灯会暗一些啊，没有那么刺眼睛。这电阻大小根据你个人这个接触能力啊，这个亮度的程度啊，去去安装就可以了。 这个负极连接塔身啊，有的粉丝就说了这个塔身，这怎么通啊？其实很简单的一个原理啊，这个塔身是焊接这个马达的这个外壳上的啊，你就把这个塔身外壳包括这个齿轮箱和这个传送轴啊，传送轴出来啊，咱不有一个传送轴上焊个铜丝 啊，重头就是焊个铜丝啊，这个铜丝从铜丝出来啊，焊了连接到灯灯丝的另一端啊另一端啊，这是一路啊，这里这是一路，这是一路，从这里到铜丝，从铜丝这到承重轴，承重轴到塔山连接啊，一直下来，这样就通了到这里啊，这是一路，所以这两路你只要通了，马达跟灯丝都有工作啊，你比如说，哎呀，很多问我这个 马达在转灯为什么不亮了，那灯不亮有两个原因啊，要么就是你这一路过来之后被这里短路了 啊，或者说你这一路没有通啊，没有通就是这里过来，到这里，到这里没有通啊？你检查检查一下就可以了。然后这个马达的另一端直接就 连接卡身啊，连接卡身就可以了，或者连接马达的外壳都是可以的。就这一路，这就是一个风车灯的整个的一个电路的一个原理啊。

开灯这个视频给大家分享一下我新调试好的语音控制功能，来给大家看一下语音控制模块，这边这个就是语音控制模块， 它不需要联网，它能识别一些简单的语音控制指令，比如说开灯、 关灯，我回来了，我出去了，我回来了。亮一点，暗一点， 亮一点，暗一点，可能实现我们平时生活中一些简单的语音控制，这样有了语音控制的风车灯，它就像有了灵魂， 所以朋友们每一次等待都是值得的。我的链接迟迟没有上架，主要就是因为这个功能一直没有调试好， 现在终于好了，接下来就可以上架，大家一起动手做起来吧。还有需要跟大家打声招呼的是语音功能的套件，最快也要到六号才能给大家发货， 因为我这边刚刚调试好，后面还要工厂那边批量去加工。喜欢的朋友记得关注和点赞，谢谢大家，就这样。

风车灯尾续教程来了，将结好的铜管和枫叶按照构图摆放固定好，然后进行焊接。焊好的效果是这样， 接下来在木板上给条素模块画出固定点，用小钻头钻出四个孔，再拿出事先焊好的风车架头 顶上焊接减速马达，再给减速马达转轴头上吸焊上一小节铜丝，然后套上绝缘热缩管加热热缩。 然后取出三根从灯丝正极至转轴中心点距离长短的铜丝，分别将灯丝正极和转轴铜管均匀焊接。焊好后效果是这样的， 再给风车它四个底角插入开好孔的木板上固定，给充电模板固定在你认为比较方便的地方，给调速模块和减速马达焊上通电导线， 区分好正负极，连接上充电模块弄好是这样的， 然后安装上 wifi 时钟，在时钟背后加上个开关，这样可以让时钟可开可关。然后在木板上放置固定好电池位置，时钟的 type x 线截断，找出正负极，将电池的正负极连接上时钟， 然后可以测试风车灯了。最后我回应一下大家问的铜丝如何弄得笔直笔直。先取一段铜丝，将一头用钳子掰成勾形，另一头放入手电钻里夹紧， 一手拿钳子钳住勾口，一手拿手电钻，同时按动手电钻旋转，然后转呀转，转呀转，观察铜丝是否笔直了。 笔直的铜丝就得到了，我们一起来看看风车灯的成品吧！

有朋友反映，这个焊这个铜环上挂不上锡，挂不上锡怎么焊呢？你可能没有吐出痕迹，你用松香肯定是不行的， 首先你得把扇叶固定好，按这个形状摆好，固定好过后，你不要用手拿了，然后把这个轴放上，放这边，放这里面 涂点竹炭泥，你再涂点竹炭泥，不要用松香，别介朋友说我用松香怎么焊不上，我用松香怎么焊不上，那松香即使焊上一大块跟疤一样也不好看，别介松香，它它这个吸附效果也不好。 土壤中旱泥过后呢，你也不要用手拿，你无情铁手，你手拿肯定烫手，由于我我就，我就用手扶着一点就行了，你扶着也特别偏稳就行了。 然后你这电烙铁挂满锡三百多个，挂满锡要往这一点热烧，热了 你一定要涂出汗迹，不涂出汗迹你神仙来了，他一定汉不上这一点点两样， 你看都不用手扶，不点好了吗？看一下效果， 你看这汗点，他不会说像你松下弄了一大块跟个疤似的 啊，你爹呢？很原唱吗？ 那很小的一块汗地说啊，这这朱汗地还让与他他爹呢，也结实呦，热思敏晚安。

启动风车灯， ok， 没错，我又做了一个风车灯，只不过这次我用了三 d 打印技术，还有语音识别模块，再加上编程， 甚至还加上了激光切割，于是就有了下面的功能。你要做的只是打开后面的配电箱的开关。 你好呀，我是小灯，需要我做什么？接下来唤醒小灯就可以了。小灯干啥？接着作乐接着舞，有品味！ 蓝灯蓝了，红灯红了，紫灯紫了，全部熄灭，没问题， 关闭，风车灯已关闭。我最得意的就是这个可拆卸风扇转轴的设计，专门解决 n 二零电机轴难挂吸的问题，而且这个设计适配所有普通的 n 二零电机 啊，不管电机轴是什么样的，都能直接用，根本不用买那种带内螺纹的贵款，哪怕你就会点基础的电焊，也能轻松装上去。想换风车造型，拔下来直接换，特别省事。有需要的可以在评论区留言，留言多的话下期会更新详细的教程，下期见。

风车灯好看也很好玩。大家有没有想过如果枫叶和塔身受外力，调速板短路会是怎样的效果呢？锂电池短路的视频大家都见过，会直接起火。 现在我给大家实验一下电机调速板短路实验，这是用到的零件调速板一块二安保险丝一根，电路连接好了电源，设置三伏两安，缓慢调节电位器。大家注意看保险丝，二安的保险丝一下断了， 所以调速板短路很危险。调速板主要由五五调节占空比驱动，场效应管控制电机转速，电机输出端有续流二极管，在大电流短路时很容易烧毁二极管和场效应管。最后希望大家制作时做好绝缘和保险措施，防止意外发生。
