很多人给我问我做气化炉怎么做,我今天呢给大家弄了一个图,我把我详细尺寸给大家简单说一下,这个原理构造呢,我给简单说一下,呃,这是一个炉胆,这是一个炉胆啊,呃,这个不做出口了,我发现大家也有找煤气罐的,也有找灭火器的, 不用这个就是直的,这个就是直的,一个直径十八的,这个无缝钢管,你用钢管也行,你用找其他的桶也行,这个十八这个尺寸,这个直径这个尺寸啊, 也无所谓,你有什么使什么都行,你要是自己做的话,要是有这种型材的话,你最好按我这个尺寸来,哎, 大家看着哈,这个内胆的直径是十八壁厚啊,最好找六个以上的,知道吧?因为这个内胆厚一点吧,你使的时间长一点,你用四个的也无所谓,但是就是多使两年吧,就这意思。 大家看到哈,这个我先说一下内胆的尺寸,直径十八,高度是四十,这个内胆的尺寸啊,高度是四十, 这是我说的都是厘米哈,都是公分。上面这一块呢,外边这一圈啊是一个套, 这个套呢可以用一个半厚,两个厚都行,就是一个铁皮,就是一个衬套,这个套要高于内胆的哈。大家知道这个地方,这个内胆跟外套之间这个夹层,这个地方是焊死的,这个就是焊死的,这个上面是敞口的,这个是个直筒的,内胆是直筒的,这个内胆的底部这个地方掏了一个口, 这个内胆一直到这哈这起来十公分掏了一个口,这地方口是什么呢?是主进气口,这个地方要焊炉条的, 这个内胆底部要焊炉条的这个地方使这个螺纹钢也行,使钢筋也行,哎,焊炉条,哎,你也可以在网上买那个铸铁的炉条,把它放在上面,铸铁的那个炉壁子把它放上面焊住就行, 这是炉胆的结构,看看清楚啊,这个地方炉由于拉一个口呢,是进气的,进气口也是一个灰口,掏灰进气都从这知道吧? 这个地方我加了一个填柴口,这个填柴口可加可不加,你要是不加这个填柴口的话,因为加填柴口挺费事,你要割破夹层,割破内胆,从这往里填柴,而且呢,这个填柴口要盖这地方要封死, 这个很复杂,你一般没工具的话,这个块可以不要这个整体的填材从上面填,明白这意思吧?填材从上面填一样,因为长,上面是个十八的口,敞着呢,知道吧? 这个夹层是什么意思呢?这边这边是个外皮,这个外皮记住底下这个底部跟卤胆 这个地方是一定要密封的这个夹层,这哈夹层他是个圆的吗?这个夹层,这个压夹层是绝对密封的。给炉胆底部这个地方只有一个进气孔,这个进气孔是可可控的,加一个碟阀,这个地方加一个阀门就是可控二次进气,这个二次进气是一个完全密闭的空间, 看明白了吧?这个主进气是从炉条底下往里进气。我说一下炉胆的这个,呃,打孔哈,上边下来三公分开始打,这一圈间距两公分,一个打五个到六个的孔都行,直径五个到六个的孔, 第二排第二排孔和第一排孔间距,还有第三排孔间距上下的间距是一点五公分,两公分也无所谓,就一点五公分,然后呢,都错开这个孔的间距啊,这个地方都错开,这就都错开,不要两个孔都凑着冲着不行,这一圈两公分,一个两公分,一个打就行了。 中间这个孔呢?这个位置,中间这个孔,这个位置稍微随意一点。为什么随意一点呢?据这个孔下来六到八公分都可以。 这一圈哈,这一圈打孔啊,打六到八个,别太多,打六个吧,打六个,你要是打五个的孔呢?你要是用五个钻头呢,你就打八个,你要使六个的钻头啊,可以打六个, 再往下呢,再往下来六公分,再打一圈,还是六个,再往下六公分,六公分到八公分,再打一圈。为什么说这个位置这个孔呢?要打的少,要打的均匀呢?就是围着一圈,因为什么呀?这个地方等于是主进气, 是为了让这个里头的这个木材啊,燃烧的时候,你打的孔越多,他燃烧的越旺,咱们要的火焰不是这个地方的燃烧,这个地方的燃烧不让他完全燃烧,让他闷烟,让咱们要的是二次燃烧的火焰, 这个火焰用来烧火,知道吧?用来烧锅,用来做饭,明白了吧?这个地方的燃烧呢,不那么完全,但是呢,你要给他养,你要刚靠底部给他吧,就不如中间给他加一下,他进养要充分一点,稍微要效果好一点。明白这意思吧? 所以说呢,这底下炉条,刚才我说了这几个孔呢,这个几个孔用六个的,五个的钻头都行,上下这一圈哈,一圈一周钻六到八个眼,你要五个钻头,你就打多一点,打八个眼,你要六个钻头,这一圈就打六个眼, 知道吧?三圈看吧,三圈上下的间距六到八公分都行。哎,你自己估摸着来这个填柴口啊,你要是加填柴口,这个地方必须加盖,这个就封死了,这个工艺很复杂,你看这个填柴口,你想吧?你要把夹层挖开,你要把这个炉胆挖开才从这里头填柴呢, 知道吧?你也可以展开你的想象,把这个填柴口斜着斜着,斜度朝上一点,上面封死,可以填很多柴, 明白这意思吧?可以填很多柴,你在这加呢,就是加点柴,加点柴,这么着知道吧?这个气化好与不好,说出不抽烟燃烧的什么情况,具体全在什么呀?全在你这个地方这个孔,知道吧?你这个孔多少?它是成比例的,这个东西啊, 我不敢保证说你做出来多成功,大体上是这个尺寸,知道吧?因为这个东西你你的直径要严格按照我这个十八来算的话,是没问题的,这个是我亲自测试出来的,这是没问题的,知道吧?可是你的直径啊,你可能你咱们就地取材嘛,不一定这个直径是多少, 大家记住哈。这个夹这个外皮,这块,这个地方封死,这个外皮,这个地方开烟筒,这块是密闭的, 因为这个地方你要开孔的话,这个烟筒他就直流了,靠这个烟筒呢产生吸力,你看这个空气从这进通过燃烧的这个木材,然后呢进入,在这个地方呢也产生一个负压,这个负压呢?二次进气啊,从这进去 这个夹层是干嘛使的?哈?炉膛的温度高了之后,给这个夹层二次进气加温的。这个夹层啊,我设置的是四公分,你也可以两公分,三公分,别太大了,太大了,这个温度上不去靠这个炉胆的温度 给这个二次进气加温,二次进气从这加温,这个温温度越高了进去给产生的这个烟气他俩形成的燃烧他越容易知道吧?为什么开始点的时候有烟就在这点?这种炉子开始的时候有那种软柴火把这个炉胆烧热了, 二次燃烧,这个地方火焰形成了,他就没烟了。一开始这种炉子点冷冷炉子的时候肯定有烟,你除非使香柴火加一个酒精块, 他就没烟,知道吧?始终软柴火,别人没烟少长点,知道吧?只要炉胆热了,形成二次燃烧,这个地方火焰是没烟的,只要着起来,你后续的加柴什么的都是没烟的。这个地方总烟上,知道吧?你要是你看这个火了吧,这个锅了吧,这个锅蹲在这个位置,这个地方可以放锅圈,放几个锅圈。 大体的构造是这样,整个尺寸我说一下哈,整个炉子的高度是六十公分,底下这个灰口就炉壁子离这个最底面 是十公分,整个外皮的直径整个外层的直径是二十六公分,内层的直径是十八公分,两边呢留了四公分的加层, 能看明看明白什么意思吧?大体就这个整个构造就这样的,这个气化油,这种气化油不用加风机是没问题的,靠这个烟筒产生吸力, 你就是没这个烟筒,那你这个地方就得开口了,你这个热气往上走啊,形成吸力,知道吧?这个二次我们利用的是二次燃烧的一个火焰。
粉丝4044获赞1.1万

零成本自撅气化炉,不用电动工具也可以,下面分享自撅方法,先找一个旧电水壶, 把底部和这个把手去掉,这些没用的东西都去掉,没有电动工具也可以撅。找一根木棍,一个锤子,一个钢钉,咱就可以自撅这个气化炉。 先画好打孔的部位,像这样上面两排孔,中间一排,底下一排,上面这两排是两公分,一排 间隔也是两公分,底下是三公分间隔,顶上也打上孔,开始自觉 像这样气化孔已经打好,咱下面开始点火,看看效果如何。找个支架,然后把气化口放上,先加入少量的木材, 点火要从上面点火 开始,先加点细小的木材,好引火, 看看火上来了效果非常好哈,看这火苗非常的旺,看周围细发红细发很好。 喜欢的朋友点赞关注收藏,以后自觉好能用得着。

怎么搞货的?说的这么大的货,这火苗都拧开了。朋友们好,今天做个气化炉,闲的无聊哈来看一下。准备了一个两根的管子,这刚刚割下来的一个实成实的方管啊, 哎,好, ok, 专业的事情要专业的人做,一定要注意安全。 一炉传三代,人走,炉还在。哈哈哈,炉子坏不了。必须的,有三代传家宝啊,李氏家族的传家宝。哈哈哈, 这个要满汉啊, 大功告成,等一下看效果 记得点赞关注哦!


如何低成本用煤气罐做一个普通板?柴火炉?气化炉老规矩,顺丝拆阀门,把底座切割下来,然后把罐子加满水,这一点必不可少。底座居中的放在罐子上面,在其内侧划线切割,切割下来的就是炉门。 接下来罐子平放距直径三十二厘米的一半十六厘米,尺子顶着地面,围着罐子画一周。中线画好以后,我们来切根台面,这款台面在罐体上的切割尺寸是二十乘以三十三,中线两侧我们各画十厘米,把两条线连接起来, 然后我们蹲下去,把前面弧度位置手动连接起来,保证三条线在一个水平面上,从最前边这条线向后测量三十三厘米, 这样台面就画好了。烟管接头,激光切割的有马鞍口和中线标记。 灰盒,月牙形小配件,提前焊接上去,灰盒上面也有相应的定位凹槽,直接凹槽照着气管中间焊缝即可。二次进气口放在气管底部弧度位置上,稍微偏差一点也没有关系。剩下的就是切割,很多朋友都是第一次制作, 没有经验,切的时候可以把刚才画的线预留下来,一次切割不好,我们还有修正的机会。 切好就是这个样子。气化板凹槽凸槽卡着九十度焊垂直,然后把罐子立起来, 气化板放进去,放到罐子的底部放平放垂直。气化板是需要全部满焊的,天柴口就是刚开始我们切割下来的煤气罐底座,给它焊接上去,开孔的面板有两个小的点,焊在面板上就可以了,这个不需要满焊。 月牙形小配件,烟囱接头,灰盒,二次进气口,能切就能焊 只腿大小尺寸无所谓,我这个高度二十五,底部宽度三十五。脚铁也行,方钢也好,圆钢也好,有什么材料用什么高温玻璃的安装玻璃配件里面有一个法兰机中的,放在炉门上,在其内侧划线切割, 该打孔的打孔,我习惯用彩钢自攻丝打孔。有没有和我一样的老铁?荷叶如果有松动可以在台虎钳上挤一下,接下来把炉门放好位置,荷叶把手装上去就好了。 防护网我用的是安全出口指示灯,防护网上面焊接在台面边缘,下面直接用自攻螺丝打在炉体上就好了。 炉条找点钢筋焊一个十八乘以二十八。玻璃配件里面有耐高温实棉绳,三个一公分厚的半圆,用螺丝直接拧上去就 ok 了。到这里炉子就大功告成了。 都看到这里了,不知道大家能不能看懂,没看懂的收藏保存起来多看几遍。一个柴火炉而已了, 也不是什么高精尖的东西。大家有什么好的意见建议可以打在评论区。

给大家介绍一下气化炉设计的几个要点,掌握这些方便大家自己动手制作。 一、不充分燃烧主要靠控制氧化层进气量,约总燃烧气量三分一。二、保持干硫和还原温度,主要炉胆材质、厚度、密封度,适当的一次燃烧功热。三、气化燃烧主要涉及二次进气比例、 炉壁保温预热、烟头效应、抽力和文丘离口效应的压差。四、保持分层反应,要满足一定分层高度加燃烧物。


用一个奶粉罐和一个小气筒做一个小型的无烟气阀炉,下面分享自觉方法,首先把这小气筒像这样上面钻两盘眼,底下钻一盘顶上给他钻上眼, 然后吧上面这盆叶吧,用螺丝刀把这个叶给他别这么一别,让他斜着好烧出来是涮火,这上眼稍微到切割机去个火,然后把这个叶 给他捏捏一下,捏出个样来。拿粉块把这个底部开个和这个气筒内外径扳大以后,把这个气筒的内胆装入底下,给他开上进气孔, 这就是一个万能的气化炉了,加入木材,看火苗多好,气化无烟。

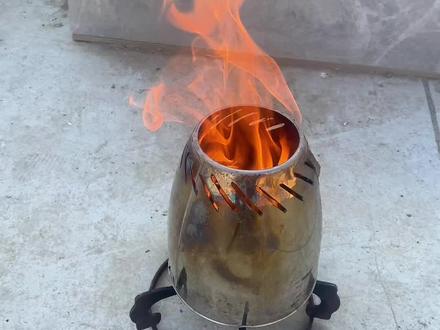

今天挑战不花一分钱做一个人人都能做,简单粗暴都能上手的气化小炉子。找一个废旧不锈钢水壶,把塑料配件拆下,水壶口处两公分位置画好切割线, 用切割机切割五公分斜口,最后水壶底下开出两到一公分左右,用来进气和下灰来点火看看效果怎么样。这个适合护外用,大家做的气化炉怎么样?评论区晒着。

姨妈们,圆环是我今天到石洞,小红在这里跟主人家升级一台老炉子,他的这个炉子刚才是非常好的哈,让你们看看这炉子 好安逸,这炉子刚才如果你们有需要的请联系哈,马上发货给你们看, 你看这发起火他是不会冒烟的哈,发火也很好发,主人家看到这效果很满意,想拥有一种好火记得找我, 你们看哈这天煤炭下去的效果,他烟都不会往外面冒,很安逸哈。

大家好,今天咱们来简单说一下这款煤气罐气化炉的两块气化板,我,我是怎么制作的,首先呢我是用那个纸板先画出这个两块气化板的模型,分别呢也就是上面板和下面板。 咱们先说这个下面板,就是带那个气化孔的那个,就这个 咱们一般用的煤气罐是轴长是一百零四,算出这个直径,再算出半径大概是十六点五,为了更加精确一点,咱十六点五再减去这个煤气罐这个材料的厚度, 减去零点三,咱们半径就按十六点二,然后就按半径十六点二画圆, 在横切面二十七公分这个地方,然后给他剪掉,所得这个半圆就是下面板。再说这个上面板上面板的宽度也是按二十七, 然后他这个两边直线长度,我呢是按十二公分,他前面这个弧形不太好做,嗯,我是用一个就是比较软点的铁丝, 用这个铁丝紧贴煤气罐底部折出弧形,再拿这个折好形状的铁丝在纸板上面画好弧形, 有可能咱们画好这个弧形不是那么合适,咱们就放进煤气罐里边,不合适的地方用剪刀给它修到合适为止。再说一下这个下面板,这个气化孔一共是上中下三排, 最上面一排是九个孔,中间这个是十个孔,最下面是五个孔,最上面一排和中间一排的孔,孔与孔之间的间距是三公分, 孔与孔之间的距离咱们不必要太纠结,这个只要差不多就行了,主要是这个孔径咱们最好选用就是六个的钻头, 据说这个六个的孔是气化效果最好的,主要咱们只要把用来打孔这个钻头孔径选好,用六个的钻头来打,孔与孔之间的距离多一点少一点,不用太纠结这个, 这就是两块气画板的制作,大概您仔细看应该都能看懂,毕竟也不是说什么特别精密的什么东西,有什么不懂的或者有什么好的建议可以在评论区留言,需要改进咱们再改进一下,谢谢观看。

还有一种办法,然后就是把这个底给它切下来以后套在上面,套在上面以后你就拿一个尺子,然后量从这里到这里八点五厘米,到这里也是八点五厘米,不行的话就动一点点, 这样八点五,这样八点五还是八点五,然后这一圈一样的距离以后拿笔在外面这样,然后给它画一圈,画完以后顺着这个线然后切割,就把这个炉门给它切出来了。

今天我教大家如何画这个龙门这个圆啊?老铁丝握一个圈,然后套在这个上面,这个长度大概就是十一厘米以内吧,就这样套在上面以后,拿一支笔, 这样一个圆就画好了,然后我们拿手磨机顺着这个圆,然后把这个圆给它切掉,记着一定要里边灌满水,静置一夜,然后再切。
