美的m7扫地机器人滚刷电机更换教程
各位同事大家好，今天和大家分享一下扫地机器人 m 七 m 七扫地机器人的拆解步骤。呃，现在这个智能扫地机器人呢，逐渐的维修啊，或者这个使用量销量都上来了， 可能大家拿到这个机器啊不会拆解，今天咱们就来先看一下这个机器的拆解步骤。首先我们拿到机器人之后，打开上盖，取出成盒，然后 把机器翻过来，取掉两个边刷这个边往下拔的，大家一定要注意，因为扫地机器人是内部带电池的设备， 我们第一步在维修之前需要拆解之前，必须把电池先给它摘掉，因为在在带电的这个状态下，如果操作的话可能会出问题，我们先把电池给它卸掉电池，在这个盖里取出电池， 拔掉电池的插件，电池拿掉放在一边，这个时候我们要拆解前撞前撞那个下壳，一二三四五六颗小螺丝啊，拆掉它，这个是比较细的螺丝，用这种比较细的螺丝刀拆掉这个底壳之后，我们把这个下下面这个底壳拿掉，拿掉螺丝取出来，这个时候我们把机器翻过来， 拿掉水箱，水箱，然后我们把机器转过来，我们拿掉前拆这个前撞底壳拆掉了，上面这部分拿不下来怎么办？ 找一个塑料的这个工具把前面这个月牙他是撬，大家伙拆的时候一定要注意，这是撬的，他这是卡扣的，撬掉这个壳，这个 还拿不下来呢，这个按钮，这个装饰片和这个按钮的装饰片也要撬掉，这个撬掉了啊，这侧这侧也撬掉了，撬掉之后这个时候我们把它周起来就取掉了，前撞前有个插线拔掉，这样我们就看见了啊，前撞已经取掉了，我们把机器扣 来，有六颗螺丝在水箱底部，这有俩，中间的部位有俩，前端有俩，卸掉的六颗螺丝，这六颗螺丝都是这种白的螺丝，螺丝卸完了，我们在这个机器上壳和下这个位置啊有个缝隙，然后沿着这个水箱壳这个位置到这边有个缝隙，我们用这个塑料的工具沿着这个缝隙滑滑动， 同时用手扳着点啊一划，听见了吗？咔咔的卡扣滑动，卡扣上下壳，这个分开之后，我们要注意垃圾箱，他这个垃圾箱中间机器中间这个位置也是卡扣，我们怎么啊？用手推着上下壳， 然后拿着咱们这个塑料的工具沿着这里边滑动，这样呢机器的上壳和下壳就分开了，一定要注意啊，这上面有连线，不要把线弄坏了哦，拔掉这个卡片，这样呢我们机器机身就上半部分，上上半部分和下半部分就拆解完成，这样到这个状态，咱们这个扫地机器人所有的 就已经拆解完成了，然后我们需要维修，哪个部分是主导航版呢？还是主驱动啊？还是变化电，还是主吸尘电？加水泵，还是上面这个激光雷达导航这个雷达，我们就可以继续往下拆，这样整个 m 七这个扫地机型整机拆解的步骤就这么简单就完事。
粉丝7617获赞3.0万
相关视频

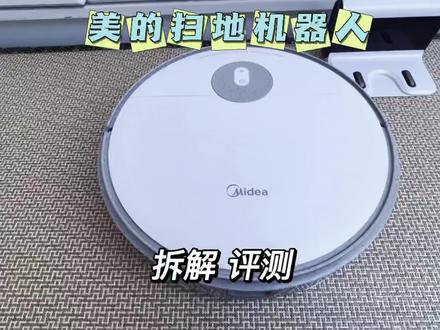

04:43查看AI文稿AI文稿哈喽，大家好，我是齐白哲，今天给大家带来一款美的的扫地机器人。拆下这个垃圾存储舱，下面这个是拖布，拖地用的，拆下来的这个是扫地的。拆下出水盒，这是进口，黑色的是出口。接着拆下三角小扫除， 一共两个。好，我们先打开电池汤看一下，拿掉盖板，拿掉防水胶条，这是一块十四伏两千六百毫安的电池。 接下来我们看一下拖布出水口，拆掉进水口的管子，这里采用了一个进口和四个出口的方式，可以拖布进行供水，这两个铁片是固定拖布用的，拖布上面有块磁铁。接下来我们把前盖撬开，撬开前盖可以看到一个 wifi 开模块，先给它拆下。接着拆下咱们前面的防撞面板，这个面板上面有几个红外防撞感应器，还有一个找充电器的专用红外感应器，可以近距离锁定充电器锁在的位置，从而进行自动回充。 拆下下边的防撞框，然后打下上盖，上盖没什么说的，就是塑料壳。接下来我们看一下内部结构， 先拆下主板吧，主板上的排线有点多，我们用记号笔做一下记号，然后再依次拆下 安克罗斯一次大象。拆一下主板，主板上面好像有一层防水涂层，芯片什么的都看不清楚。这个黑色的是吸尘器导风管，下面是吸尘器专用的电机，这里用料还是比较扎实的， 质量还是比较可靠的。拆下电机，我们看一下这个涡轮风扇和电机是一个一体的啊。 接着拆下来的这个黑色的是一个扬声器，咱们拆一下子轮子，拆轮子之前要先拆掉这个红外感应器，侧面的红外感应器，然后才能拆下轮子， 轮子上有弹簧和一个开挂装置，第一次的时候是轮子不会转的。接下来拆这个东西是一个水泵， 小型水泵是给拖布供水的啊，黑色的是进水口，白色的是出水口。先把这个下面和侧面的红外感应器拆掉，红外感应器是防止侧面碰撞的。接下来我们拆一下另一个轮子。好，现在拆的这个是 是一个三角小扫除的电机，上面有防撞开关，前面碰见物体以后，这个三角扫除就不转了。接着拆下来的，这是中间的转轴扫除。 嗯，这里边结构竟然是一个皮带的结构，这个还是比较意外的，我还以为他是个齿轮，不知道这个皮带用久了会不会断了。 好，我们先把它放到一边，接着拆，接着拆这边这个三角扫水电机上面有两个防撞开关，有中间一个和侧面的一个， 这里边采用的就是齿轮结构了，比较简单，三级齿轮变速。拆下最后一个红外感应器，我们看一下。呃，轮子的结构， 一共两个动力轮，前后左右转向都靠这个动力轮，打开以后发现他也是齿轮结构的， 就这些东西，我们给它装上吧。好，我们看一下拆下来这一大堆东西，接下来我们组装好测试一下。这里用了一百倍变速啊，因为组装的过程还是比较慢的， 我数一下，这里边一共七个电机，质量和做工都过得去啊，不是某网上一百多块钱那种可比的。 电池我们刚才没打开，咱们现在把电池打开看一下，这个电池采用了四块三星的幺八六零电池，感觉 比较小，这么多电机代替的时间应该不会太长。接着我们拆一下的这个充电座，看看他有什么结构，里面有一个红外发射装置，下面是两个触点。接着我们看一下他自己没电的时候自己回家找充电器， 如果离得比较远的话，他会记住自己走过的路子，然后顺着路走回来，然后再找充电器，手机端有 ap， 可以看到他的路线还有控制，非常方便。今天就到这里，谢谢观看。
741曲别针儿拆解
01:19
00:38查看AI文稿AI文稿大家好，我们是扫地机维修社，我们专注于各类扫地机器人维修服务，致力于让每台扫地机器人都能满血复活。 今天我们邀对来自河北唐山的粉丝寄来的这台云晶 z 已进行检修，客户反馈说在扫地模式下边刷无法转动，而在拖地模式时拖布也无法转动。 经过仔细的检查和诊断，我们发现是拖地电机的故障，于是我们为其更换了全新的拖地电机。现在我们来装机测试一下吧，看一切恢复正常了。如果您家的扫地机器人也遇到类似问题，欢迎随时联系我们。
17扫地机维修社
03:11查看AI文稿AI文稿补一个之前视频的后续，万万没想到经过半个月的映客，邻居阿姨的扫地机器人终于修好了，也算是没有辜负所托，这期就给他里外做个大清洗， 这也太脏了。 先清洗外壳， 接着处理电机， 所有的零件已经处理完毕，这是全家服务开始组装， 组装完毕，试机 一切正常，可以交货了。
6惜刷刷
03:23查看AI文稿AI文稿家里老款扫地机器人坏了吸不了尘，什么东西都吸不了。估计是吸尘风机老化了。话不多说，拆了。 老规矩，拆坏就丢掉。这东西螺丝还真不少。 这个风机本来想拆开来修的，但是网上找不到任何拆装的工具，只能买配件了。这配件还那么贵， 修修补补又能用几年？
5天刚亮
