嘉立创画铝基板原理图绘制步骤

白嫖上瘾啊。佳丽创真给力，背面增加了 crac 标志，感觉更像是无线电爱好者产品了。 明明是个录音灯。螺丝组增加到了八组，电池容量为三千毫安时，非常给力，分为高低档位，低亮度估计三十小时， 高档时间也不短。正面还有一首诗，写的啥也不清楚哈哈哈。七十三了我的朋友们。

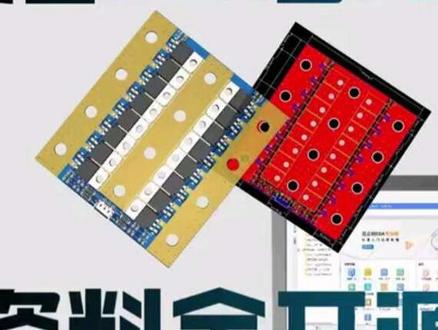

小白也能学的专业 eda 画板教程，而且所有文件全开源，还能免费打出一块只属于你的 pcb。 我是 大虾前三集带着大家画了原理图， 封装和进行了器件布局，大家学习的热情不是那么高涨了，后面要加油喽！今天我将一次性把后面的布线扑通撕印和三地图一次讲完，记得记得交作业哦，大家可是操碎了心，下面接上节课的教程，继续开讲。上次把器件都放好了， 现在我们来放置铜牌的安装孔，重点就是焊盘的放置和位置的调整，来看看是怎么放置的。快捷工具栏，找到焊盘快捷键，点击并放置到下面的 s 级铜牌上，通过属性栏修改焊盘直径，直径改为八， 钻孔直径改为六点四。现在通过复制命令粘贴三个。现在对这四个焊盘进行顶部对齐，顶部对齐是对四个焊盘的 y 坐标进行统一。还有一次调整，这次是对四个焊盘的间隔进行分布，选择水平指定中心间隔分布， 间距设置为二十五。大家可以想想这些数据都是怎么算出来的，欢迎评论区回答。一下子变整齐了，是不是看着身心舒畅？然后我们还要把这四个焊盘的中心与这个同排的中心位置对齐，还是选择这个，根据中心位置移动 四个焊盘的 y 轴与画布的 y 轴白线重合，再通过属性栏调整中心外五的准确位置。 中心 yy 是 三十七，大家可以想想为什么看现在四个焊盘就处于这块铜牌的中心了。用复制粘贴的方法把上面 s 级铜牌和 d 级铜牌的安装孔也安排上，注意弹出的参考点选举提醒我们选择任意一个焊盘的中心就可以了， 需要大家动脑筋的就是 s 级和 d 级铜牌中心 y 的 坐标数据，没错，一个是三十七，一个是零。铜牌的安装孔就这样被你快速拿下了。现在我们进入下一环节，把 pcb 的 线都连起来，还是老规矩，进入下一步之前，设好画布的图层和一些基础的数据， 在属性栏中找到这几个项目，然后对照进行数据输入，这些都是大家的经验数据。另外还要记得在下面选择顶层的画布，开始可以从快捷工具栏中选择，也可以在顶层工具栏中选择单路布线，我建议把布线的快捷命令记下来。从三 pin 连接器开始， 从二号角出发，点击拉出线，与二极管连起来，连线我们基本按照蓝色的飞线进行连接就好了，基本是无脑进行，错了，软件是不会给你连上的，你看这里是不是线很绕，证明我们器件的方向没有放对，我们只需要选中它空格键换个方向就行了。 mos 管右边的两个下拉电阻方向也是错的，我们也把它改过来继续连线，然后把继极的线都连到刚刚的线上 好了。我们来看另外一路继四，这一路对应的 mos 管是在背面底层，所以我们需要增加一个过孔，先把线拉出来一点，然后双击就可以放置一个过孔。 来到这里，我们先右键暂停拉线，因为这边也需要增加一个过孔，先回到顶层，像刚刚一样就可以了。过孔放之后是会自动切换到底层的，然后继续拉线就可以了，也是把 g g 的 线接到上面来 可以了，歪的记得调整一下。然后我们回到顶层，把上面器械的布线也拉上，还是从连接器二号角开始，方向错的电阻记得调整。 后面的方法都是一样的，我就跳过了展示，直接到下一步了，有疑问可以到评论区，练好线后我们可以每一处放大检查，调整的更加规整。 好了，现在我们回到顶层准备铺铜皮了， mos 板铺铜，我们用快捷工具栏填充区域的命令，选择矩形，从 mos 管的左上角开始撕 印的这个点哈拖拉出一个矩形到右下角 mos 管撕印的位置，点击后在弹窗中确认内容跟这里的一致就行，确认右键结束命令。 现在我们可以看到这几个安装孔多了两个叉叉，那是因为他没有网络，我们需要给他们添加上网络，通过按住键盘 ctrl 键依次点击四个安装孔进行全选，选中后右边属性菜单栏找到网络选项，选中 m、 o， s， d， 看现在他们就都配置上网络了。另外我们还要在属性中找到这个金属化选项，给四个安装孔都选上是，不然孔壁处是导通不了的。然后把连接器的第三角和这个安装孔连接上，我们用底层去点，不在顶层啊， 这里的线我们改粗一点，用一点五的，记得连线快捷键吧， l t 加 w， 这样就好了。底层我们也要像顶层一样进行扑通操作。 好了， d 级处理完就轮到 s 级了， s 级我们要换个命令，快捷工具栏里的扑通，扑通前还需要设置一下规则，在顶层工具栏的设计点设计规则，找到扑通的设计规则， 点击右边的小加号进行规则的增加，以它的作用命名叫直连，因为是直连焊盘的，在右边找到单层焊盘，连接方式改为刚刚添加的直连，下面的多层焊盘也一样改为直连，导向也要确认是直连哈， 上面的这两个间距我们需要改为一对，这些数据有疑问的都欢迎大家留言。我们回到顶层，开始选择扑通举行的命令， 从 r 九左上角四印的地方拉出一个矩形，拉到右下角板框的位置，这个点或者这个点都是可以的。 首先确认图层是顶层，然后网络的名称改为 mosse， 再来是规则设置，把网络规则改为我们刚刚创建的直连，确认再确认。 我们看到这四个安装孔也是没有网络的，我们像刚才那样赋予他们网络， ok， 虽然修改了网络名称，但目前还没跟铜皮连接上，我们需要在铜皮的位置单击一下鼠标，选右边的重建铺铜区，现在就连上了，看见了吗？空白的位置没有了，我们检查一下，发现这个位置的电阻没有完全被焊盘覆盖，怎么办呢？ 看这边就没有问题，解决办法是修改一下设计规则，找到我们刚刚创建的直连，在这个到边框槽位间距改为零点五， 再次点击这个扑通区域，重建扑通区域，现在好了是吧？ 检查另一边也是好的，现在我们把这个铺铜复制到底层背面去，点击底层图层，选中这个 s 级铜牌，直接按复制参考点，选左上角私印的位置，然后右键粘贴 在这左上角私印的位置，点击一下放置，再来右边属性栏，把图层改为底层，网络改为 mouse s， 别忘了还要重建扑铜区。好了，现在就连上了，记得细心检查一下 上方的 s 级铜牌，操作也是一样的，我这里总结了扑铜的步骤，大家可以一步步跟着把上面的 s 级铜牌扑上铜。要特别注意的就是举行的位置要从左上角拉到右下角 r 八的这个位置， 注意扑通区域上方与边框的平齐，不熟悉的就照着再做一遍吧，熟悉的可以调到下一步。 好了，还有最后一步，把连接器的一号角连到 s 级铜牌上就好了，连的时候要双击打个过孔，不然总是会被消除，我已经给大家是错过了， 还要把这两个地方的走线拉直，拉成这样，现在所有的飞线都连接上了，记得保存保存保存，重要的事情说三遍。 绘制安装孔入铜，接下来我们要把安装孔位处的阻焊去掉，简单说就是把铜皮漏出来。我们在顶层阻焊层和底层阻焊层这两个图层上去绘制。首先选择顶层阻焊层， 选择填充区域的快捷键，还是从 mo c 管左上角撕印处拉出矩形到 m o s 管右下角的撕印处弹窗，确认是填充区域和顶层阻焊层就 ok 了。这个地方我们还要画一小块，从这里开始 弹窗一样直接确认就好了，大家看清楚是这个位置，然后要把这个框往里面拉一点，弄出一个重叠的区域，现在轮到底层阻焊层一模一样的操作，拉出两个地方的填充矩形确认就好了，快进 就是这么简单的操作，我们就把 m 管区域的同路出来了，现在回到顶层阻焊层，把 s 级的铜牌做相同操作， 画完顶层再到底层，上面 s 级的铜牌也是一样的，我不展示了哈。 绘制 pcb 的 工作其实就是要细心，路通的步骤我们轻轻松松就这样完成了。接下来我们来调整原件的位号和撕印图层，来到顶层撕印层，然后点击右边工具栏的过滤，去掉全部的勾选，然后勾选上原件和原件属性。 现在我们就可以调整原件私印的位置了。按照规范，原件位号的方向和字体大小要统一，自己用的话就怎么顺眼怎么来吧。 下面教大家把原件的型号调出来，以这两个二极管为例，我们框选中后，在右边属性标签页勾上这个型号，它就出来了，我们就可以调整它的位置和方向， 在属性栏的位置还可以对字体的大小等各种属性进行调整，大家自己摸索一下，我就不多说了。我们来看这个电阻，要把它的阻值显示出来也很简单，在右边关键属性中找到值，勾选上就好了。 这些位号私印也可以用顶部工具栏的对齐命令来进行对齐。补充一点，如果发现位号私印不见了， 我们单机这个原件，把页面缩小一点就能找到了。发现被放置到底层的话，也可以用布局反面的命令把它们调整过来，记得底层的也要去调整。这个工作够强迫症的，折腾一会了，哈哈， 我们来看看怎样增加其他一些必要的私印，在快捷工具栏找到这个 t 的 图标就可以了， 做好后就是这样了，还可以像我这样写上自己的名字，哈哈。选择左汉层，还可以在铜皮上印字， 这样这个 pcb 就 有了独特的意义。现在我们来给铜牌打上一些过孔，选中地级铜牌普通的位置，点击右边属性，把类型中的填充区域改为普通区域，再点击重建。背面也是一样的， 回到顶层顶部工具栏放置缝合孔矩形，这是相应的设置。我们先来设置 mos 管， d 级的，还是像之前一样，从 mos 管的左上角拉矩形到右下角， 现在过孔就出来了，这个区域也是要放置过孔的，但我们刚刚忘记给它扑通了，要补一下，还记得扑通的步骤吧，来复习一遍。 这区域现在是没有网络的，我们需要把它往地级铜牌再拉过去一点，再重建一下，就能自动赋予网络了。底层也记得做相同的操作， 现在加上过孔，放置缝合孔矩形区域，记得要对应铜牌的区域来，选择 出来的孔位不太对，我们一个一个手动调一下吧，找到快捷方式的可以评论区告知一下，我看不多就手动调整了。好，现在来给上下 s 级的铜牌也画上过孔， 方法都是一样的，这是完成的图，我就不再展示步骤了。下面我补充一下如何删除重新排列。我们看到这里的缝合孔多了两个，需要重新排列修改。首先是要选中右边菜单栏的过滤，只保留缝合孔的勾选， 然后框选中 s 级铜牌的所有缝合孔，键盘 delete 键就可以删除了，所以 s 级铜牌谱缝合孔时要注意矩形框的位置是从这个位置开始框选， 这样出来的位置就完美了。下一步就是标出尺寸，方便我们制作铜牌。 我们要在机械层重新画一个框，与板框重合，因为有些板厂外形以机械层为准，有些板厂以板框层为准，所以一般就是两个层都画。记得先切换到机械层，还是用零点二线宽的折线来绘制， 绘制的时候记得跟板框重合就行， 然后切换到文档层就可以开始标尺寸了。还记得我们之前学的量尺寸的命令吧，就是快捷工具栏里的这个长度符号。 标记尺寸时要注意中心点的吸附准确，还有标记尽可能详细就可以了。标记尺寸时很容易出现吸附不准确，那我们就可以通过手动来进行修改，像这里尺寸应该是十六的，我们先通过点击右边的过滤把全部选上，在单机需要修改的地方 就可以修改长度了。大家可以对着我后面开圆的尺寸来进行，我这里倍速展示部分 尺寸。标记完后我们来解决最后一个问题就大功告成了。三 d 模型修改， 点击快捷工具栏的三 d 选项就可以进入三 d 界面，我们可以看到这个 mos 管是立起来的，不是我们要的安装方式，怎么办呢？眼不看为净，先关掉，哈哈。 回到原理图界面，选中任意一个 m o s 管，点击鼠标右键选中编辑器件，就可以进入到器件的编辑界面，进入后点击左边菜单栏库设计，找到三 d 模型的选项，点击这三个小圆点，进入到详细页， 在这里就可以看到具体的三 d 模型，我们在搜索区域输入凸两百二十。 右边这里是各种各样的 mos 管安装方式，三 d 模型我们需要找到这个认清楚哈。通过单机选中，还需要调整一些参数，旋转角度和偏移的数据，修改成我这里的参数， 点击确认保存，关掉这个界面，回到 pcb 页面，重新打开三 d， 是不是非常完美啦，不成功的就多关闭保存，打开几次就好了。来到最后的导出歌本文件和下单 pcb， 找到顶部菜单栏的下单， 选择 pcb 下单，我们可以去检查一下 drc， 看到有非常多的错误提醒，但是这些都是没关系的，我们可以忽略，但是，但是 如果有其他的错误提醒，你就要小心仔细查看并修改了。在下方我们把 d r、 c 收起来， 重新选择下单，不去检查 d r、 c 就 好了。这里又想再夸夸佳立创，不仅可以免费薅羊毛，还会随机发放 sm t 券，有需要的可以试试到他们家贴片。 此外，我们可以在这里导出胳膊文件，这里不就不多说了， e d a 的 入门课程到今天就正式结束了，拜拜！

今天教教大家如何利用嘉艺创的立创开源平台，你知道一个好项目对我们的提升是非常大的，嘉艺创立创开源广场上有很多优秀项目，比如说 stm 三二智能桌面宠物高颜值加热台，以及这个 usb 可调电源，都是值得我们一试的一些项目。 今天教一下大家如何在家里装开源平台上导入我们一些我们感兴趣的一些项目。我以这个 s c m 三二智能桌面宠物为例子来教一下大家。首先我们点击进入， 那这里呢就是关于这个 s c m 三二智能桌面宠物的一些资料，首先是视频链接 啊，项目功能还有人回回来我们上车以及 pcb 原理图，先教下大家如何将一创开源平台上的原理图以及 pcb 导入到自己的项目当中。首先我们打开这个原理图，在编辑器中打开 右下角呢先进行登录。好，我们现在打开之后呢点击左上角文件另存为工程，另存为本地将项目呢进行一个命名。 好，我们接下来打开这里的家具创专业版，文件 导入加装 e d a 专业版，找到我们刚刚下载那个文件，打开导入， 那这边呢就是呃关于这个智智能桌面宠物的工程命名，我们可以随便命名，寄予 s d m 三二智能桌面宠物。保存 好，现在我们的文件就已经导入进来了，稍等片刻， 这边我们就能看到这个项目所有的元意图以及 pcb， 现在文件导出我们的 pcb， 这本文件就各本文件进之后就可以进行打样，那么在打样的时候呢，可能会一些一些问题， 加上平台呢会提示说这个，呃，该项目不能使用免费的 pcb 打印免费券， 这是因为呢，这个项目可能被很多人使用进行打样，今天教一下大家如何改进这个错误，我们可以在 pcb 上打一些过孔， 这样系统识别的时候呢？呃，打孔的数目就跟之前打印过的板子的过孔数量是不一致的，那么 你就可以利用打孔数量的不一致来进行该 p c p 的 打样。那么提到嘉艺创的打孔呢？今年嘉艺创毛买孔上线了，并且嘉艺创现在单层板最多可以 做到六十四层来满足更高的需求，那么今天的分享就到此为止。

这节课我们将学习分店版原理图的绘制。打开佳立创 e d a， 右上角选择登录，登录佳立创账号， 左上角点击文件新建一个工程，输入工程标题，然后保存 页面，打开后点击左边两个最下面的文件。蓝色的是原理图，绿色的是 pcb。 我 们现在主要用蓝色的这个原理图。 在下面库这一栏的器件，你可以搜索你想要的器件，比如说这里我搜索叉 t 三零，底下就会有非常多来自立创商城的叉 t 三零。 右下角是每一个叉 d 三零对应的原理图和 pcb 的 封装。在分电板中，我们常用叉 d 三零或叉 d 六零来供应电流，用 g h 一 点二五用来传输信号。 床垫的叉 d 三零是这六种，分为三种分类，公母头、立板式、插线式、立式，还有卧室。公母头就在于它里面的是插针还是圆形的头筒。至于立式卧室，则是看它是立着插在板上，还是平卧着插在板上。 立板式则是用于 pcb 电路板上的，插线式则是直接焊线，尽量不要用在 pcb 电路板上。距离是一点二五，则没有那么复杂，它只分立式卧式，不过要注意看介绍，它是几个针脚的，这代表它能连几根线，不要选错了。 不，我个人一般来说不是很喜欢在这里选择需要用的原件，因为这里给的信息较少，我一般会选择在立创商城里面直接找所需要的原件，这样既能看它的原理图，还有 pcb 的 封装，也能够看它的芯片手册。我们搜立创商城，然后找到这个链接， 在搜索栏搜索我们要的原件叉 t 三零，我们可以选择它的编号复制下来，回到这里，原来粘贴上去 搜索就能找到我们刚刚找到的原件，我们点击左键选择放置，然后再次点击左键即可。在原理图中将原件放置下来，点击右键即可取消放置， 我把其他操作打在了屏幕中，有需要可以暂停观看。然后我们回到立创商城找其他软件。刚刚我们用的是一个公头的叉 t 三零，我们再选一个母头的，同样是复制编号，然后粘贴点击放置，不过这个的话，它的封装有点问题，我们换一个， 换一个其他编号的 这个就可以，这个封装是正常的，也是一样，点击放置，点击左键放置，这样子我们就有两个公头的一个母头的叉 d 三零了。 不论哪种叉 d 三零，它实际上都只有两根导线，是真正能导电的，就是它的正负极。然后我们看到左边的浮动工具，第一第二个分别是 vcc 和均地，你可以简单理解为 vcc 是 它的正极，然后均地是这个，呃，它的负极， 我们先准备把它放到叉列三零的正负极上，你可以看到它的这个图标，也就是它的封装上有一个加号和减号，就分别代表它的正极和负极，那我们就放好了这两个的正负极，我们 ctrl c 复制， ctrl v 粘贴，多复制几份出来放置。在原理图中 也是一样的，左键放置，然后右键取消选择，现在这个都是立式的，我们再来放几个卧室的展示一下。 卧室的话，实际上也只有两个角是能导电的，也是它的正负极，上下的两个角实际上是固定角，它是不导电的，也是一样，左键点击放置，右键取消放置， 按键上的点力键或者是右键都可以删除掉你刚刚放的原件。我们还是一样从右上角的浮动工具点击均地和 vcc， 分 别放置它的正负极， 不过你就会发现它右边这一个叉 t 三零，它没有标正负极，那我们就怎么样，我们可以呃打开它的这个链接，看它的数据手册， 我们打开它的链接以后，点击数据手册，从左到右分别是原理图， pcb， 还有三 d 封装， 我们可以看三 d， 这个方砖滚轮缩小，它左边这个方形的孔是代表正极，右边的圆形的孔代表负极，差的三零都是这样子的，也就是说我们这个左边这个角，也就是这个一角是正极，对应原理图的右边右左上这个角是正极。 回到原理图，我们这边左上角这个一角就是 vcc， 二角就是 gnd。 至于其他的三四角，包括左边的那个也是三角都固定角，不导电的，我们就直接用这个叉，代表它不连接任何的导线。接下来我们放置 gh 一 点二五，搜索 gh 一 点二五。 好的，我们需要找的是二拼的，也就是两个引脚，像我们图中这个就是二拼的，它写了一个二 p， 这就是两个引脚的，然后它还写了这是一个立贴的一个 g h 一 点幺二五，因为我们在放卧贴的。好的，我们回到这里复制粘贴这个封装，然后把它放置下来， 一样的左键单击放置，右键取消放置。现在我们来找一个握贴的，注意要找二品的啊，因为我们看是两根线的，所以找二品的就行，也就是二 p， 也就是那个一乘二 p。 好 的，我们也是一样的把这个卧室的也放置下来，这是一点五，和卧室的叉列三零很像啊，它都是一二角导电，三四角只做固定角不导电。 接下来我们点击这个图标，也就是网络标签，网络标签上会有一个文本，这个文本代表了不同的网络，同一个名称的网络互相相连，就像刚刚的 vcc 都是互相相连，居然 d 也是互相相连一样。我们可以点击键盘上的 type 键，在放置这个网络标签的时候修改它的网络名称，也可以是在网络名称放下以后双击它这个文本再修改。一定要注意的是，立式对卧室的时候，它的这个网络需要相反， 这是他的立式的一角，需要对卧室的二角，而立式对立式或者卧室对卧室，这是一对一，二对二，要正解。然后就是把所有的 ge 七一点二五的三四角固定角，同样用一个 g、 n、 d 看的这个网络把它连接在一起， 呃，注意一定不要和你叉列上的用的 g n、 d 用的同一个网络，就是名称要一定要不一样，不然的话他相当于这两个网络就连在一起了。最后我们统一把这个 ge 七点五也画完了。

我们在左上角菜单栏呢，点击设置，然后点击系统，点击通用，然后我们看到这个界面呢，就是我们关于通用设置相关内容，有关于系统原理图， pcb 面板以及快捷键相关的设置。好，那我们先从系统的常规选项来看， 包袱管理这里选择简易模式。双击工程呢，选择是新窗口打开工程工程库。重名呢，选择允许重名。画布缩放使用滚轮，然后鼠标中间拖动是移动画布面板自动收起是左侧面板。 放置更新原件呢，不显示更新弹窗。那长库这个选项呢，是你可以自己在长库中添加一些自己的器械，比如说我这里添加了一个 m 幺九九，不过我们第一次使用呢，这里也不用管。然后是原理图的通用选项，原理图的单位呢，我们要选择英尺， 网格类型呢选择使用网格，十字光标选择大，这样看的会比较清楚，镜框显示的话，我们要跟随缩放变化。默认网格尺寸呢，这里可以选择默认，就是原理图是零点零五。 out， 吸附呢是零点零一。 alt 吸附的意思呢，就是说如果我们觉得这个网格太大了，我们在放置元气键的时候呢，就可以按住 alt 键，按住 alt 键之后呢它的网格就会自动缩小，然后符号的话也是零点零五和零点零一。指示线的话，我们选择单选器键和选中属性时显示 复制剪贴呢，我们不选择参考点。默认网格名呢就是导线 id， 单击导线时选中单段，再次点击呢，选中整段拨动网格名是修改网格名 移动符号。导线跟随方式选择是默认跟随，这样子我们在移动符号的时候呢，导线也会跟着我们的符号移动，那用起来会比较丝滑。 旋转符号的导线跟随方式是跟随，其他呢，我们可以勾选这几项，其中鼠标悬浮导线高亮整个网络，这个可以不选， 然后每页原理图放置着数量，这个只是一个参考数量，我们可以随便写一个，比如说写个一百五都可以。那主机这里呢，就是我们原理图的一个配色，那这里呢，我们选择图源风格是加一双 eda， 不 过呢，如果你之前用过一些别的软件，比如 eda 的 话，你也可以选 eda， 那 我这里肯定选的是加一双 eda 好，然后是 pcb 的 通用选项，网格类型的话，这里选择是网点加速，网格显无，然后识字光标选大，显示效果的选择，速度优先， 自然隐形呢，我们就用这个 y f g l 新建 p c b， 默认单位呢是 m， 新建封装默认单位呢是毫米，因为我们在画封装的时候呢，需要对照数据手册，数据手册上给的一般是毫米为单位，所以我们这里要选择毫米。 alt 三格尺寸呢就默认就可以了， 每次旋转角度是九十。单机导线呢是选中整段，然后再次点击选择单段，然后复制剪切呢，在 pcb 中是需要选择参考点的，这样子我们在放置位置时候可以更加清晰。 位置时选定导线段呢是确定至当前段结束。图源绘制呢，我们是右键单机结束， ctrl 加右键显示菜单，右键时添加旋转对象呢是对选中整体旋转， 然后之后呢就按默认就可以了。布线这个里面呢我们不要选择先优先放盲外孔，因为盲外孔这个工艺比较贵，我们一般不会放盲外孔，一般都是过孔， 然后部件接入自动删除，我们也不需要多动，移动这个选项呢全部不要勾选。移动封装导线跟随方式呢，就默认跟随就可以了，移动过孔呢也是默认跟随。在其他选项呢，我们要全部勾选。深层制造文件前呢也要检查 d r c， 这样可以确保一些错误不会出现 在主席这一栏呢，主要就是 pcb 上的一些配色，那我们这里呢就选择加一双 e d a 就 可以了。被激活层透明度呢，就是说我如果我当前这个层没有被激活，它的透明度呢就是后面这百分比，这里呢我一般选择的是百分之六十，然后画不涂圆的颜色呢，我们就不要改， 然后常用网格的山格尺寸呢不用改，常用线宽不用改，然后常用孔径不用改，几乎的话呢，除了封装远景不勾选之外呢，其他全不勾选， 然后是面板和面板库，那这些全部都选择默认就可以了。常用字体画，如果大家有一些喜欢字体的话，可以点击左侧加号进行添加，那我这里先不管它，然后是图纸，图纸的话这里直接默认就可以了，属性也是默认就可以 啊。这里着重说一下快捷键，快捷键在我们画 pcb 的 时候是用到非常多的，使用快捷键呢可以加速我们的一个设计速度， 那这里呢我们可以直接点击这个配置进行快捷设置，我这里呢选择的是加一创 eda 的 标准版，因为我在用加一创 eda 专业版，之前呢，我用的是立创 eda 标准版，所以呢我对标准版的快捷键非常的熟悉， 那这里呢，我推荐如果大家之前没有用过别的软件的话，都用立创 e d e 标准版的快捷键，那这个版本的快捷键呢，我自己使用起来感觉是非常方便的啊。然后是顶部工具栏，顶部工具栏呢就是我们绘图界面上面一栏呢，有一些工具可以给我们使用， 那原理图和 pcb 它的顶部工具栏的内容是不一样的，那顶部工具栏这些功能呢，我们需要对它自己进行一个配置，那根据我个人的一个使用习惯呢，我会把以下这些项勾选，大家可以看一下， 那这里呢也可以根据你自己的一个使用习惯来进行一个勾选。 不过呢，我这里建议大家和对齐相关的选项是要全部勾选的，因为我们在对齐使用呢，用快捷键的话往往会记不住。 然后是符号选项，符号设计界面呢，一般用到的不多，所以这里大家直接用默认的设置就可以了。 然后是 p c b 选项， p c b 选项呢，我也给大家看一下我自己的设置， 如果大家觉得看不清楚呢，可以暂停来看。 那这里呢，我同样建议大家勾选这个对齐选项 好，然后是封装，封装选项的话，我也使用的是默认的设置 面板和面板库，这个大家不用管，一般是用不到的。然后是保存选项，保存的话呢，我建议大家开启自动保存，然后保存间隔大约是十分钟，自动备份呢也开启， 那开启自动保存呢，可以保证我们文件的一个安全，自动备份呢可以保证我们在死机的时候呢也能恢复原来的文件。所以呢我建议大家这两个选项都要开启好，然后我们所有的全部选完之后，点击应用， 然后点击确认，那这样设置就已经设置好了。好，那接下来说一下关于 d r c 相关的设置。我们打开上次课呢新建的这个工程文件 test 一， 然后点击原理图， 然后进入原理图的界面，我们在原理图界面呢点击设计，然后点击设计规则，那这里呢就是关于原理图的一些 d r c 相关的内容， 那这里如果我勾选它的话，就表示我 d r c 需要检查这个项目，那我这里建议大家呢是全部勾选好，我们点击确认， 这样的 d r c 的 设置就保存好了。然后是 p c b 的 设置， p c b 的 设置的话，它的 d r c 规则要比原理图复杂不少，主要呢是和一些间距以及物理属性相关内容。 那在安全间距这一栏呢，它是用一个表格来进行显示的。首先呢我们先看行，那这一行它的名称呢叫做导线， 然后我们再看列列这这一列的，它的名称呢也叫导线，所以这一行和这一列相交的位置呢，就是导线和导线之间的间距，那是四米二。那我再看六这个格子，那六这个格子呢是焊盘和焊盘它相交的一个位置，所以呢这个六就表示焊盘和焊盘之间的间距。 那左边这个六呢是焊盘和导线之间的间距，之后呢还有过孔，导线，过孔和焊盘，以此类推。 那我们去看两个元素之间他的一个间距呢，只需要看这两个元素呢，他与哪个格子相交就可以了。那关于他具体的数字呢，我们就先使用默认设置即可，在其他间距这一栏呢，我们全部选择零。 然后是物理属性，物理属性呢，首先是一个导线的线宽，那我这里选的是最小是五，最大一百，默认是十，单位是 m。 比如说默认的导线呢，也就是信号线的线宽呢是零点二五四毫米 好，然后是网络长度，网络长度的话呢，我们不需要对它进行设置，直接写零就可以了。 然后是差分队，差分队线宽呢，仍然是我们信号线的线宽，间距呢是六，然后误差的话我们选择十米啊， 当然这个差分队的线宽他误差呢需要根据具体的一个布线情况进行选择，我们这里现在选择默认情况即可，盲盒孔的话不用管，不同尺寸的话呢，我这里选择的是最默认是二十四和十二啊，然后是平面，平面呢它分为内垫层和不同的一个连接方案， 那这里呢，我选择的是网络，间距是十米尔，然后到过孔和到边框和槽孔，间距呢是十米尔。多根焊盘呢，选择方式是发散连接，那这里呢大家也可以选择直连， 不过呢如果选择直连的话，你在焊接时候呢，可能就需要一个功率比较大的电烙铁，所以呢我这里一般选择发散，然后发散线宽呢和发散间距都是十，发散角度是九十，那这其实就是一个十字连接， 不同呢也是一样的选择发散，然后这两个都是十，底下这个发散角度都选九十 啊。然后是拓展拓展，这个是助焊拓展，助焊拓展的话我们都选零就可以了，然后阻焊拓展，我们知道呢，焊盘它是有一层阻焊层的，而阻焊层呢，会比这个焊盘能略大一些，所以我们选择顶层拓展和底层拓展，都是二 过孔，直接写负一千，然后测试点选二就可以了。我们在进行具体设置的时候呢，有的时候呢，对于不同的网络需要应用不同的网络规则，那我们就可以点击后面的三个选项卡，对于不同的网络呢，设置单独的网络规则，比如说对于一些电源的布线，那我们可能就要让它默认线宽变大一些， 那这里呢，我先不做设置，如果我们之后具体要用到具体的规则呢，我们再做设置。好，我们点击确认，那我们关于 d、 r、 c 的 设计规则呢，也设置完了。

大家现在私下用什么软件画硬件论文图的比较多？我之前的时候用 ad 盗版，方便嘛？然后 ad 多，现在的话我主要是用那个加微创的 ada。 哎，有一个最主要原因就是器件选型啊，还有器件库什么的，它比较全，省心懒得动了。另外它生成三 d 库的话还得勉强看一看。 嗯，还有就是他后面可以做那个呃外壳嘛，也方便，但是我用的不是特别熟悉我。我今天用的时候因为没有之前没有设定定期保存的这个呃模式，呃导致一个错误，然后他们说 导致这要要花接近在两个小时才能把这个错误纠正过来。 哎呀，后面大家如果用这不熟悉软件的话，一定要设定好，要不然别像我这样似的有一个错误中间中断了之后，后来发现了要要花几个小时的时间去修修正，很麻烦的。

你画的 pcb 怎么有这么多锐角？怎么，你不喜欢锐角吗？在 pcb 设计中，一般禁止直角或锐角布线。这是因为在传输线拐角处，线宽会变大， 由于线宽的改变，阻抗会变小，产生一定的信号反射。同时在拐弯处还会产生寄生电容、 寄生电感和尖端安逸。虽然这些在低频线路中不明显，但依然可能导致电路故障。为保险起见，尽量采用锐角或者圆角走线。做硬件的朋友都懂， pcb 是 产品的命脉， 从设计到量产的每一步，都藏着无数细节陷阱。这本由佳立创资深工程师团队编写的从设计到量产电子工程师 pcb 制造实战指南，就是为了帮你打通从设计到量产的最后一公里。它不讲空泛理论，只讲实战。 从 ottoman designer、 加立创 e d a 等软件操作，到机材选型、钻孔工艺、阻焊设计，再到 fpc 柔性板制造和 d f m 可制造性分析，每一页都是生产线上验证过的经验。无论是刚入行的新手想快速上手， 还是老工程师想提升量产效率，这本书都能让你少走弯路，把设计一次做对，让产品更快落地，让你的硬件研发效率直接起飞。

我们选择文件，然后点击新建，点击新建封装，然后封装名呢这边我们就写 i m 三五八 d t， 好， 我们点击保存，然后呢我们就会进入这个封装的绘制界面，那我们绘制封装应该用什么进行参考呢？那不知道大家还记不记得我在讲元气件数据手册那节课曾经提到过，元气件数据手册上有一张是关于元气件的封装外形的。好，那我们打开 i m 三五八 d t 的 数据手册， 我们在立创商城里面搜索 im 三五八 d t， 然后选择数据手册打开 好，然后呢我们找到元气件的封装那一张，那么看到第六张呢是 package information， 也就是元气件的封装， 那这里呢它猎取了很多不同的封装，我们要画的是 s o 八封装，也就是我们经常说的 s o p 封装， 那我们看一下这个封装的工程图，那我们在这个封装的工程图上可以看到哪些信息呢？首先呢是这个元气件的它的一个测试图，我们可以看出元气件的一个宽度和高度，同时呢还能看到元气件它的引角的宽度，也就是 b。 那 在顶视图呢，我们可以看到两个引角之间的一个距离，也就是小 e， 同时我们还可以看到元气件的一个长度，也就是大 e， 以及两个引角最远端距离也就是大一。那在右侧这个剖视图呢，我们可以看到引角它的一个长度，也就是大 l 一。 那我们会制封装呢，就要根据这些信息结合下面的一个具体尺寸的表格来进行。会制好，我们进入立创 eda 专业版，首先呢我们来会制封装的焊盘，我们点击放置， 然后点击这边有一个焊盘，我们选择单焊盘，那大家注意我们第一个焊盘呢要放置在我们画布的圆点上， 好，我们点击放置，那么看到呢我们放置这个焊盘呢，它中间是有个过孔的，但是呢我们 l m 三八 d d， 它是一个表贴封装，所以我们这时候要改一下这个焊盘的属性，我们要把它图层呢改为顶层， 那这样呢它就变成了一个顶层的表贴焊盘。然后呢我们把它形状呢选选成这个长长圆形 啊，那它尺寸是多少呢？我们看到在这个测试图上，它引角的它一个宽度呢是 b， 好，我们看一下这个 b 它的大小是多少？它最大的值呢为零点四八，那我们知道我们焊盘呢需要把我们银角整个包住，所以呢这时候我们通常会把焊盘呢它的宽度取的大一些，这里呢我可以取零点六毫米， 好，我们选择这个焊盘，然后呢把它宽度改为零点六毫米。好，然后呢它的高度是多少呢？我们看一下那焊盘的高度呢，我们通常会看这个大 l 一， 好，我们看一下大 l 一 的尺寸， 它的点心值为一点零四，那我们也取大一点，我们取一个一点九。好，我们选择它的高度，选择它高度为一点九， 那这样呢我们汉盘的尺寸就标注完成了。那之后呢我们看到这个元气键呢，它有八个音阶，所以呢我们首先要复制出元气键一侧的四个音阶，那这里呢我教大家三种方法来画这四个汉盘啊，那第一种方法就是最朴实无华的这个复制的方法。好，我们点击这汉盘，点击复制， 然后呢我们复制四个，好，那我们注意这四个焊盘呢，它的一个 y 轴坐标呢都是零， x 轴的坐标呢，先随便放好，然后两个焊盘之间间距多少，我们看一下工程图， 那间距呢，我们就来看这个小 e 就 可以了，那小 e 它的一个典型值是多少呢？我们看到是一点二七，好，那我们回到软件，那第二个焊盘它的坐标呢？显然就应该是一点二七， 第三个焊盘它的坐标呢就是一点二七乘以二， 第四个焊盘的坐标呢就是一点二七乘以三， 那这样呢，我们就会制完了一侧的四个汉盘，接下来呢我来教大家第二种方法，我们删掉这三个汉盘， 然后呢第一步呢，同样是先复制三个汉盘出来，我们先随便放，然后呢我们点击工具栏中的智能尺寸，好，我们点击它， 然后呢就会进入智能尺寸模式。那不知道大家有没有用过 solidworks 这个软件，那在 solidworks 里面呢，我们标注图形尺寸用的就是智能尺寸这个工具，那立创一列操作逻辑和 solidworks 里面的智能尺寸，它逻辑是完全相同的。我们首先点击第一个焊盘的中心， 然后呢再点击第二个焊盘的中心，那出来这个尺寸呢，就是它们两个之间距离，我们通过改变这个距离呢，就能改变第二焊盘的坐标，我选择一点二七。 好，然后呢我们再点击第二个焊盘中心和第三个焊盘中心，然后呢拖出来再改变这个长度，就可以改变第三个焊盘的坐标，然后呢我们再点击第三个焊盘中心和第四个焊盘中心，也改成一点二七。 好，我们点击退出智能尺寸，那这样呢四个焊盘位置我们也就标好了，然后呢我来教大家第三种方法，我们把这四个焊盘呢全部删掉。那第三个方法呢是通过放置线圈阵列来进行放置焊盘的，我们点击放置， 点击焊盘，然后点击条形多焊盘，然后呢我们先选择画布圆点，然后呢点击向右拉动， 那这样呢就做了一个限行阵列，我们按 table 键先选择数量就是四，然后呢再选择限行阵列的一个间距，也就是一点二七。好，我们点击确认，那这样呢我们就非常快捷的放置了四个焊盘，并且呢它还自动为我们标上了序号，那间距呢也是一点二七没有问题。 好，那这样我们画出了一侧的四个焊盘，接下来我们画另外一侧的四个焊盘，我们这里先选择复制，然后 ctrl c， ctrl v， 我 们将这四个焊盘呢复制到另一侧，那它们两之间的距离是多少呢？我们可以看一下工程图， 首先呢我标出两个焊盘的中心点，然后我们知道呢两个焊盘的距离呢就是焊盘的中心点，也就是两个红点之间的距离，那就是我在图上标的这一段，那这段距离呢，它应该是大一加上一个焊盘的距离。好，那我们看一下大一是多少？ 加一的话是三点九，而一个汉盘呢我们是一点九，这两个汉盘距离呢就是三点九，加一点九就是五点八。好，我们回到软件，我们把第一个汉盘的坐标呢中心 y 轴坐标改成五点八， 然后呢我们选择剩下的三个汉盘，我们选择顶对齐，剩下三个汉盘的 y 轴坐标呢就变成了五点八。好，之后呢我们还需要改一下引角的编号， 我们第一个引角呢是放置在圆点这个引角，剩下的引角呢就应该是按照一个逆时针的排列，一二三四，这个焊盘呢它编号应该是五，然后呢是六，然后呢是七，最后是八。 好，那这样呢我们焊盘就已经放置完成了，接下来呢我们需要绘制私印，我们点击图层，然后呢点击顶层私印层，我们选择放置，放置里面呢我们选择放置矩形，我们来画出芯片它的一个大体的位置， 大概画在这个位置，那这个矩形框呢就表示我们芯片一个大致的大小。那接下来呢，我们需要绘制 c 印，表明芯片的一个正方向，那这里呢我教大家两种方法都是可以的。第一种呢我们可以选择放置一个圆形， 好，我们选择线条，然后选择中选择圆形， 我们在这里呢放置一个小小的圆，那这个小圆呢就标明我们芯片的正方向是朝左的。那第二种方法呢是在芯片的中间呢画一个小的半圆，好，我们仍然选择放置，选择线条，然后选择中心圆弧， 然后我们这里呢画绘制一个小的半圆，然后呢我们把外面这个芯片的矩形框呢删掉。 好，然后呢我们选择放置，选择放置线条，然后选择放置折线，我们重新绘一下这个矩形框， 我们注意不要超出位置啊，然后呢我们微调一下它的位置， 然后最后一步呢我们需要标明芯片的一号引角位置，我们选择放置，选择线条，选择放置圆形，我们在一号引角这个位置呢画一个小小的圆， 我们把这个半径呢稍微给它改的小一点，改成零点一五， 把线宽呢也调大一点，改成零点三，那这样就变成一个实心的圆。好，那这样呢，我们这个芯片的封装呢就已经绘制成了，我们点击保存。 那我们之后呢需要将我们绘制的封装和我们上节课画的 i m 三五八 d t 的 原件符号进行一个绑定，我们点击库，然后我们点击器件，选择个人，然后呢在全部里我们可以看到 i m 三五八 d t 我 们之前绘制的这个原器件符号， 然后呢我们右键选择绑定封装好，然后我们再弹出这个界面呢选择个人，然后个人里面有我们之前画的这个 i m 三五八 d c 的 封装，我们点击确认。 好，那这样呢我们就可以看到 i m 三五八 d c 呢已经和我们刚才画的封装绑定上了。好，然后呢我们来测试一下我们自己画的封装，我们点击好，我们这里呢打开之前新建的 excel 一 工程，我们打开原理图和 p c b。 好，然后呢将我们刚才画的这个 i m 三五八 d t 呢放置在我们的原理图上，我们选择个人，选择 i m 三五八 d t， 然后点击放置，然后呢我们点击右上角的更新原理图到 p c b， 点击应用修改，那我们看到之前画的原漆件封装就放在了 p c b 上，我们可以看一下三 d 式图， 那这个呢？就是我们之前画的元气垫封装。好好，那我们看到这就是我们之前绘制的原件封装，不过我们是没有导入三 d 模型的，所以我们看不到三 d 模型，不过这并不影响我们正常的 pcb 绘制。

大家好，我是电路小子，今天给大家普及一个模拟电路中最不起眼的电路，电压跟随器电路，说它不起眼，实则不然，它的作用大了去了。为什么说它不起眼呢？因为它的输出电压等于输入电压。 很多初学者就会有一个疑问，既然输入电压等于输出电压，为什么还要再加一个运放呢？到此一举还增加成本吗？下面我来着重介绍一下它的重要性。 它的核心功能就是可以隔离前后极电路，因为运放的输入端输入阻抗极高，理想的运放同向输入端几乎不吸取电流，因此对前极电路几乎没有负荷效应。运放的输出阻抗极低， 运放输出端可以驱动低阻抗负荷，也不会导致信号衰弱。下面我会用，下面我会用仿真实验来证明这两点。先给大家普及一下什么是高阻信号。 每一个信号从芯片中输出的时候都会经过一个电阻，这个电阻值就是它的输出阻抗，这一信号的输出电流就是由这个输出阻抗决定的。例如在传感器的高阻抗输出信号的后端接一个十 k 的 负极，那么负极上得到的电压就是输出阻抗与负极分压而得到的一个电压 可以等效为这样一个电路。根据分压原理，实际主板上的电压只有原来信号的百分之九，如果再输入与主板中间加一个电压跟随器，那么主板上得到的电压就是输出电压。我们来看这个仿真，左边是没有加电压跟随器的电路， 右边是加了电压跟随器的电路。我们可以看到仿真的波形 a 通道的电压只有零点二七二伏， b 通道的电压就等于输入电压的三伏电压。跟随器的第二个特点 可以提高待宰能力，意思是可以放大输入电流。这里的放大是带引号的，它并不是成倍的将输入电流放大，它的输出电流是由运放来决定的。例如这个 lm 三八五的输出电流大概在二百微安到四百微安，从这个现象上来看，它确实是放大了。再强调一遍， 电流的输出能力是由运放决定的，可不是成倍放大的。我们来看一下这个仿真，没有电压跟随器电路的输出电流只有二十七微安，加入电压跟随器的电流有三百微安，大概放大了十倍左右。但是如果换了一个运放，它可就不是三百微安了。 再强调一遍，它的输出电流不是成倍放大的，而是由运放决定的。给大家说一个好消息，佳瑞创现在会随机发放 smt 的 贴片券，如果有需要的话，可以在佳瑞创上自行下单，谢谢观看！

两分钟教你学会如何在佳立创免费打样像这样的开元电路板，并且解决很多家人们在打印开元电路板时出现的无法使用免费券的问题。学会之后，大家就可以在佳立创白嫖自己喜欢的电路板了。话不多说，赶紧开始吧！ 首先浏览器搜索佳立创下单助手，进入下单平台，点击用户中心，点击优惠券中心，点击 pcb 免费券， 选择自己需要的券进行领取。这里要先打个题，大家可以使用科技的力量答题，结束之后就可以领取了。佳立创每个月可以免费领取两张券。我们今天打样曾经的板子，所以领取曾经的券， 然后开始下单，先搜索佳立创开元广场，再搜索前程似锦。我们今天打样一个电路板挂件作为例子，佳立创开元广场里面有很多开元的项目，非常适合初学者完全入市。然后打开设计图， 这里很多家人们会直接点击导出佳立创 pcb 下单， 这样系统就会提示说当前电路板已经被打板过了，从而导致免费券用不了。这是因为这个开源项目被太多人打印过，所以这里我们需要把电路板修改一下，让系统识别到这是一块新的板子，这样就可以使用免费券了。 我们先点击另存为自己的工程，然后最简单的修改方法就是在空白处增加一些过孔， 不影响电路板功能。即刻修改完电路板之后，再点击导出佳立创 pcb 下单， 然后选择一下 pcb 板子的颜色。焊盘分析，选择纯金，这样焊盘就会变成金色的。不想自己焊接的家人们还可以选择佳立创 smt 进行贴片，再选择一下优惠券， 这样我们就可以看到价格变成免费了。最后提交订单确认一下，就可以坐等收获了。
