m2z30齿轮ug怎么画

三秒钟学会齿轮剑魔，大家好，我是模具杰哥，找到 gc 工具箱，找到齿轮剑魔，选择助齿轮，这里面有一个创建齿轮，我们点确定选择指齿轮， 这下面这里的话呢，他是一个默认数字，我们可以点一下当当，如果你有魔术压素不一样的话呢，可以进行修改啊。然后点确定，这里有个适量的方向，我们可以选择这个 yc 方向， 点确定好接下来默认的坐标原点，然后点确定，这样的话我们的这个齿轮就通过 u 机建模生成了。

上个齿轮见我视频，下面小伙伴想学齿条的画法，今天来给大家分析一下你这齿条哪来的？然后人家，嗯， 齿纹条和齿纹一样，有一个非常重要的参数，那就是魔术。通过魔术呢，都计算出其他参数，他与齿纹的立合条件就是魔术及压力角相同，因为他的尺是一个等腰梯形，所以不需要绘制接胎线，也不需要画风度圆之类的，那么这个磨起来就非常简单了，来看看吧。 如何绘制一个与齿轮裂合的齿轮条？这里首先要绘制齿条的这个梯形，它形状由齿后、齿顶高、齿跟高以及压力角决定的，而且他们的数值都是由魔术推倒出来的， 这里我们默认他的魔术为二点五。接下来在右击软件里面将这个梯形尺寸约束好，压力减二十，直顶高二点五， 尺跟高一点二五乘以二点五，尺后一点五七零八乘以二点五。 这里看到草图全员数了，剩下的尺就可以采用正列来完成，可以在草图里面正列好，也可以拉伸之后再正列。这里在草图里正列的话，这个正列的拮据就是图中的这个尺距， 数量则代表了尺数。草图阵列完就是这么一个样子， 为了方便后续拉伸，我们把这些多余的线条给他修剪掉。齿条的草图完成之后，我们就可以进行拉伸了，这里拉伸出齿条的宽度， 如果嫌动手画麻烦的话，也可以使用这个插件来完成。打开这个齿条插件，这些字母 代表的参数含义我都写了篇文章记录好了。这里输入魔术为二点五，指数为二十， 然后选好位置生成就可以了，是不是非常的方便？现在齿条有了，我们要来做一个齿轮与他聂合，聂合肯定要进行装配了，这里有个齿条零件了，可以采用拖布杖的设计方式，在这个副对象里直接新建组件， 新建的一个模型文件，然后双击他进入齿轮的建模环境， 点击 gc 工具箱，直接生成一个住齿轮，这个齿轮的魔术和压力角和那个相同。 选定好方向，这里我们在 y 方向向上移一点，这样方便后续操作。 齿轮生成好了之后，我们还需要将它的分度圆给做出来，这里我们插入草图，然后在中心位置创建一个圆，接下来约束圆的直径，找到齿轮这个分度圆的推导公式， 他的直径是魔术乘以尺数，那么我们直接约束他的值为二点五，乘以二十了， 这样两个零件都完成了，我们再进入到装配环境，这时可以看到只有两个模型，但并没有我们的那个草图，这里把两个零件的替换饮用机改成整个零件， 这样草图和虚线就出来了，接下来给他们进行装配约束，约束的方式选择接触，将齿轮的分度缘和齿条的分度线接触齿轮，齿条在裂合的时， 他们会有一个面的接触，那么我们再给他添加一个接触的约束，这里选择齿轮的一条边，然后接触到齿条上一个边， 这样他们就捏合好了，这样两个模型是不会有一些干涉的情况发生的。通过放大观察，我们可以看到齿轮齿条的中间有一个这样的间隙，这是因为齿条有一个工作区间，就是图中的这个工作高度，下面这个缝隙不参与聂合，所以 倒不倒角都不影响齿轮齿条捏合。小伙伴们还有什么疑问吗？

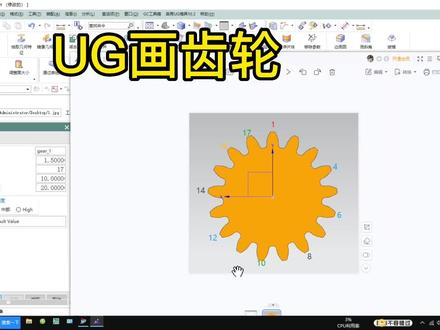

aq 化齿轮，例如这个齿轮，牙术是十七牙术，也叫魔术。 压力角度数，这个压力就固定是二十 尺宽，十尺宽，也就是齿轮的高度 分析测量简单，距离刚好是十， 看看怎么调出齿轮。 g c 工具箱齿轮建模，助齿轮创建齿轮确定确定名称 gear e 魔术一点五，达数十七尺宽十压力角度数二十，适量选择 c 轴， 如果齿轮要在中心就直接确定就好，一个直齿轮就这样生成了。

呃，大家好，今天呢我们讲一下呃斜齿锥齿轮它的三维建模过程 啊，我们今天用的软件呢还是游戏软件？我们还是首先讲一下这个斜齿锥齿轮，他的 呃身为芥末湿露呢，斜齿嘴齿呢，跟我们上一节讲的啊支持嘴齿呢呢，呃它形状上是有有所差别的，斜齿嘴齿呢，它这个齿每个齿呢它都是一个倾斜的，而且呢还带扭转，那具体来说呢，它就是沿着一个 啊螺旋线啊进行啊扫描，然后我们看一下这个直尺，直尺他就是直直的一条线，而对于斜蠢而言呢啊他是一个螺 螺旋螺旋角啊进行扭转。我们今天呢还是啊通过机器工具箱啊呃建立他这齿轮的模型啊，这样做呢相对来说比较简单一些。我们还首先啊先建立一个文件 好啊，文件建立好之后呢，我们就采用呃机器工具箱，然后这有个齿轮剑魔啊追齿轮好选择 选中之后呢我们创建齿轮确定，然后呢斜齿轮好确定，然后呢圆锥齿轮参数啊，我们这里边大段魔术属于八，然后呢压数给个二十，然后尺后呢给个四， 然后压力角二十，我们先默认一下，默认了，然后他这个大的螺旋角是二十啊，我们给个大的魔术是二八，然后压数二十，然后尺宽四十，然后呢压力角二十，好确定， 然后选择一个轴，我们选择 s 轴的正方向，然后确定，然后确定，然后他就慢慢的就生成了这个斜齿啊最最齿轮，他这个模型 好，这就是呢这个斜直直直的，这个啊直接的模型和他的整个的建模过程。好，我们今天就讲到这，我们啊，明天再见。

想在 ug 中画齿轮，你就别苦哈哈的画了，草图拉伸什么的直接用 ug 自带的 gc 工具，相移不到位还能接着捏合，做运动仿真不更加省心吗？回答我在菜单里打开 g 七工具箱的齿轮创建功能， 点击住齿轮，弹出对话框后点创建齿轮，选择想要的齿轮类型。这里划个重点，两个齿轮要捏合魔术必须一样，齿轮大小靠调整次数就能搞定。第一个齿轮，按默认次数二十来 选好齿轮朝向和位置点，点击确定齿轮，直接自动生成第二个齿轮。操作一样，打开齿轮创建对话，光魔术保持不变，把尺寸调大一点，比如设为四十， 再设置好朝向和点位。第二个齿轮也搞定了。想要两个齿轮裂合起来，还是用 g c 工具箱，在创建齿轮的下方找到齿轮裂合选项，点击确定，分别设置主动齿轮和虫动齿轮， 再调好他们的中心连接向量，也就是裂合位置，点确定就完成裂合了，是不是啊？超简单！ 接下来教大家做齿轮运动仿真。在应用模块里点击运动，进入运动仿真环境，点左上角的新建仿真，设置好文件保存位置，再点确定，等上方命令按钮都亮起来，就按无师 u g 运动仿真三步骤来操作，第一步，解决哪些洞， 用运动体命令分别选中两个齿轮模型。第二步，搞定怎么动用运动负命令。齿轮都是旋转运动，直接选旋转负，捕捉齿轮重点位置， 给两个齿轮都做好旋转负值派，这还没完，齿轮之间的转动得用齿轮偶和负命令。打开对号框后，选中两个齿轮的旋转负， 在参数栏输入对应齿轮的尺数，用尺数笔来设置转动笔，这一步做完，第二步才算真正完成。 第三步，确定谁先动用驱动体命令，选中主动齿轮对应的旋转副类型，选多项式，设置好齿轮的旋转速度，点击确定。三个步骤全部完成后，点击左上角的解算方案，设置好时间和步数两个参数点确定。 最后在上方分析栏打开动画命令，点击播放按钮，齿轮转动的运动动画就出来了。齿轮的创建和运动仿真全流程都在这了，你学会了吗？

打工人让你换个这么简单的产品，这都快下班了，你还没搞定，都搞定了就他齿轮齿条了，我们齿轮尺寸都不会画呀，什么齿轮纸条，你还自己画，用穿线生成不就好了，忘了怎么做来着，看好了。 在 u g 软件里面，我们可以使用 dc 工具箱直接生成齿轮，这里点开齿轮睫毛，生成一个圆柱齿轮，把齿轮的参数填进去就可以了。这里生成一个魔术为二点五，尺数二十的知识论， 接下来选好尺量方向，然后再确定齿轮的位置，这样一个圆柱直齿轮他就自动生成好了。接下来我们再利用插件形成一个尺条，按 ctrl 加接，打开这个尺条插件，输入这个 m 魔术，输入二点五， c 是尺数二， 这几个参数不用动，然后输入尺宽二十尺后二十 点击确定，这里将齿轮条在原点坐标出入生成，点击确定，他就自动生成纸条了。在 ug 软件里面使用插件做齿轮纸条，可以节省不少时间，这样生成磨齿轮纸条还能进行验合，小伙伴们学会了吗？这么好的插件，帮我赢了呗，没问题！

三秒学会齿轮的画法并快速捏合，一起来看看吧。首先点 gc 工具箱齿轮建模，助齿轮创建齿轮。 确定去创建直尺呢？外列和尺呢？滚尺。确定这里哈，直接我先来点默认的一个值哈，你也可以在这里去修改尺数，魔术哈，都可以去做一个修改，做好了以后确定再来看 类型哈。选择以哪个方向去创建嘛？那我现在选择 cc 方向，位置的话，绝对坐标我先给他放到零零绝对坐标为零的位置哈，他这样的一个齿轮的话就已经创建好了。再来去创建一个齿轮。 主齿呢？我刚刚创建的是外逆和齿呢，现在我来创建一个内逆和齿呢哈，确定这里也是用末 任值修改牙素，他是四十五号。确定选择方向还是 z c 方向好，位置的话好不任意的去选择一个位置放置。 那 g c 工具箱的话，它除了可以创建齿轮哈，还可以对齿轮去做一个镊盒，那我还是选择 g c 工具箱铸齿轮，这里有个齿轮的镊盒。确定 选择好这里就需要去设置主动齿轮跟从动齿轮哈，假设我的主动齿轮的话是第二个大的齿轮，我给他设置为主动齿轮， 第一个小齿轮设置为虫洞齿轮。创建好了以后有个中心连接项链哈，也就是说他是以哪个方向去捏合的？你可以选择 x 方向，可以选择 y 方向哈， 那我选择 x 方向箭头指示的这个方向去捏合。确定确定。那这样子的话，好两个齿轮就已经捏合到一起了，你学会了吗？

大家好，我是雨辰老师，咱们这几个呢专门来研究齿轮设计啊，其实在飞一个世界当中，我们去设计齿轮呢，也没有太多的，像， 如果像我们做课程设计那样去设计的话呢，那这个齿轮我们可能做半天 是吧？但是现在如果客户的话，他交期要求比较急，那么像我们普通的这种飞镖设备去做一款齿轮，到底有什么 简便的方法，或者是能够更快速的让我们去设计出来呢啊？其实很多同学会想到如何用这个小插件啊，去直接把这个齿轮进 进行选择与生成，对不对？那这个呢确实是一个不错的方法，但是在此之前的话呢，大家还是要了解一个东西，那就是我们齿轮它设计的流程到底是怎样的，我们如果在脑海当中没有这样一个思路的话呢，设计齿轮啊 应该是比较困难的。好，那这节课的话呢，就由我来给大家进行梳理，我是雨辰老师， 如果想跟着老师一起学习更多知点呢，可以来加下屏幕上的联系方式，老师会定期呢分享像这样的知识呢，给大家去做个全面学习。好，那么现在呢，我们首先看到第一点， 第一个的话呢，就是根据咱们运动的传动链确定尺确定这个齿轮呢，它的传动笔，一般来说像我们这个位置， 比如说我们这个位置的话呢，他这两个轮子要求他运速速度是一致的，所以你不可能说让我们这个位置呢还产生传动比，所以呢他必定是一比一，一比一的话呢，那齿轮一模一样的就可以了是不是？ 嗯，因为两个尺子的话，他只要魔术一致，那么他就可以进行裂合啊，所以呢这个支点图面务必要清楚。 好，那我们首先的话呢，要给定一个魔术啊，这个魔术的话呢，实际上不是我们去计算的，而是呢是通过我们的一些经验，或者是说通过你对这个位置的一种判断啊，比如说我，我看着这个位置的话呢，我就想把这个魔术呢选择为一点五，或者是选择为二， 是吧？这就是一种什么呢？熟能生巧和这个经验，其实你做久了的话，你就知道一看就知道这个魔术选多大，是不是？尤其是这 这种小负载场合，他魔术呢到底是一点五和二的话，其实根本不用纠结，只不过呢就是他的一个大小和尺数的这个数量的问题对不对？植入越多的话呢，那相当于说他的这个直径也会越大一些。 好，这里了解清楚。那么第二点的话，就是根据我，我们这边还是简单的写一写吧，我来做一个文本文档，我们稍微来写一下， 好吧。啊，首先的话呢，第一个我们是确定什么传动笔 好，这段话呢，我们确定为一比一，好吧。然后第二步的话呢，干嘛给定魔术？这个魔术是我们给定的，刚刚老师说了啊，这里我们给定魔术为二。好，第三步干嘛呢？第三步的话呢，根据咱们最小 不跟切齿数。什么叫最小不跟切齿数呢？那么这里涉及到咱们齿轮的有个叫做跟切现象。呃，听过变味齿轮吗？那这个变味齿轮的话呢，它的意思就表明的很清楚， 我们变位齿轮就是你这里如果产生根切，那齿轮的话呢，就要进行一定的变位，让他让他不产生根切，这就是变位齿身，变位，变位齿数，变位齿轮，他的一个由来，明白了吗？好，我们变位齿轮暂时不讲， 那么最小不跟切尺数的话呢，一般是十七尺，大家记住好，根据最小不跟切尺数确定合理小齿轮的尺数。一般来说呢，我们会选择啊，大于十七尺的大， 大于十七尺啊，打个比方啊，二十一尺了，二十三尺了，二十五尺了啊，继续往上走啊，这一些这个基数基本都能选择 小偶数的话呢，可能会造成什么呢？我们这个齿轮裂合，他比较不均匀，他可能一直磨损两个齿轮，一直磨损一个部位 啊，就不会让我们每个齿轮都接触到另外一个轮子的这个轮尺，好吧，注意一下。好，第四点的话呢，是什么？我们要做一个教核，这个教核实际上可以交给软件。 哇，这里我还是要说一下，我们具体怎么去交个软件呢？我们下几个呢，会给大家讲解根据作用在小齿轮上面的牛 扭矩啊，这个扭矩的话也很简单，代表说我这个齿轮的话，他直接去与这个电机相连接，那么这个电机所输出的最大扭矩便是我们的依据， 我就把这个最大扭曲的话把它套进去，因为扭曲的话，他这边有个公式叫什么扭曲呢？他会等于咱们的力乘以这个力币是不是？所以呢，你根据这个扭曲 确定什么呢？确定我们这个圆周粒，也就是每一个尺上面的一个圆周粒，如果是单个尺子受力的话呢，他所承受的圆周粒是多少呢？是不是好确定？圆周圆周粒 其实说白了就是我们这个用扭曲除以这个尺高，也就是他的一个利弊 l 知道了吗？好，非常简单。那么第五 古典的话是做什么呢？啊？因为呢，此时啊，你把这一个圆周粒啊，以其实圆周粒算不算都无所谓，只要满足啊，我们刚刚的这个传统笔魔术，还有尺数一出来的话呢，基本上这个齿轮他就定型的， 还有就是什么尺宽的，像尺宽这个呢，你直接给个尺宽系数，我们是能够给定的，因为呢，这个宽度他也和你这整个结构是有一定关系的， 比如说你这个位置啊，你看着哎，他承受负载可能相对来说还大一些，比较大，那怎么办呢？你把这个齿轮世家的加宽啊，加宽的话呢，他也能够呢去，也能够去增加他的一些这个强度，是吧，因为你这个整个尺子的话，他变长了， 明白了吗？同学们，一般来说像小负载场合，我们三十啊，四十啊，五十这种宽度呢，用的比较多啊，很少会用到这个小于三十的，因为他看起来就不协调了啊，整个齿轮看起来协不协调，其实大家能够去判断清楚的，知道了吗？ 好，这里呢，如果大家想跟着老师啊去学习非标设计里面的体系课程，比如说我们今天的成传动，包括像以后呢，大家可能会遇到的皮带传动啊，链条传动啊，思感传动啊等等一些传动的知识。那么 大家可以呢，关注老师每天晚上八点钟给大家分享的一台设备知识分享啊，那么每天晚上八点钟的八点钟呢，是在这个腾讯课堂上给大家进行授课啊，希望大家呢可以来听一听。 好，那么现在呢我们说一下这个第五点啊，第五点的话呢，就是把咱们这个齿轮呢它的实体形状给绘制出来，而其实这个绘制的话不需要我们去进行，我们用交给软件，软件绘制 好，绘制完了以后呢，我们要去要去做这个齿轮，要去把这个实体食物给做出来，比如说我们要出个图是不是？那么这个齿轮的话呢，就必须要 知道他用什么材料，是不是啊？齿轮的材料与日出理的话呢，有几种方法啊？有几种类型呢？大家呢跟着老师来看一个资料，这边的话实际上总结的还挺丰富的，一起来了解一下。我们把这个齿轮的材料 料及热处理这一个资料呢跟大家来进行分享一下啊。首先的话呢，我们分为四种情况吧，其实这四种情况呢， 我们第四种大家用的非常少，为什么呀？因为高精度齿轮呢，我们很少会用在飞镖设计当中，一般的话会用于什么糖杆磨伤主轴，自动车窗的主轴这种精密度非常高的这种场合，或者说我们这个汽车里面的变速箱， 减速机等等等等，是不是好，那么我们把根据这个齿轮所承受的负载，轻载，中载，重载分为三种不同情况，第一种的话呢是用的四十瓦钢 啊，热处理的话是调制或者正火，第二种情况呢是四十瓦钢和或者是这个斯林诺 也是调制或者呢耐磨的部位呢？表面进行脆火，表局部表面脆火是不是好？还重在齿轮的话是二零诺，二零诺猛肽， 所以这两种钢的话呢，都属于低碳钢，那么他们的话呢，现在要要求满足两种特性，一种是内部的韧性和外部的耐磨性，对不对？呃，所以呢，因为是低碳钢啊，你不做表面处理的话呢，那他的外表面啊，他不耐磨， 那怎么办呢？渗碳之后脆火，最后低温回火，能够保证内部的韧性，内部韧性是由材料决定的，外部的耐磨性呢，是由表面处置决定的，明白了吗？ 好，后面呢我就不讲了，大家可以自己看一下，调制加上这个圣诞啊，具有比较高的耐磨性，这是高精密齿轮。好，下面了下 角化一下。那么我们的第六点的话呢，就是材料及这个表面处理的选择， 是吧？材料及表面处理，实际上我们这个热处理和表面处理啊，你做了热处理的话呢，他可能会有所生锈，所以呢我们还要加一些表面处理，像齿轮如何去防锈呢？一般我们会做这个发黑，因为发黑的话他不会影响他的这个尺寸， 但是镀落的话呢，可能就会影响，影响这个齿轮的大小， 是吧，可能会影响你一个齿轮的裂和或者是他的传，他的传动笔也会裂，也会有影响，明白了吗？好，那么第七点的话呢，实际上确定齿轮的几何参数和他的齿 尺寸，嗯，像这个的话呢，可以也可以交给软件，实际上我们有个非常好用的软件呢，给大家推荐一下，我们这里呢有一个圆柱齿轮的承动插件，这个插件叫麦迪圆柱齿轮设计。 哎，其实大家从头到尾啊，我们去理的思路呢，你就按照我们这个思路呢往下填，比如说尺数比，比如说这个尺数的实际值，还有压力角，螺旋角，是不是这东西的话我们都不用变，还有魔术啊，这个这几个参数是比较重要的。 好，然后呢就是他的一些系数呢，参系数参数我们都可以不用改变啊，宽度的话呢，这里你自己给，然后我们往后面看的话尺寸参数，齿轮精度是吧？精度的话一般是七级，然后这个载客，载客问题的话呢，他传递功率是多少，我们都 会写上去啊，最后的话做一部什么操作呢？你确定企鹅确定这一个几何尺寸的话，可以直接去生成一个齿轮啊，比如说我们去生成一个齿轮 点确定啊，这个呢参数我是没有动过的，就是呢让他的话呢基于这个自己所有的参数呢去生成这么一个齿轮。 好，第八点，第九点，第八点的话实际上是叫合了，第九点的话呢是齿轮的结构设计，结构的话呢其实我们的尺子出来了，剩余的就是内部的，我们怎么去组装的一个结构，比如说在里面的话呢，你是安装这个 轴承是吧？你还是想和这个轴径连接，这孔开多大都由你来进行设计，知道了吗？好，教和的话呢，我们是教 要给这个软件来进教核，实际上呢你去进，你去点这个，你去点这个计算好了，看一下这里还在还在转好，生成完成，生成完成以后呢，我们就得出这样一个齿轮来，看见没有得出这样一个东西， 好，这个就这个我们就先不说了啊，然后点这个计算以后呢，我们再把这个载鹤部分啊，点一个什么呢？我看一下啊， 在这个报告，不是报告，是这个强度这个位置，然后呢我们点一下这个计算好，点了计算以后呢，发现他通不过，通不过怎么办呢？ 要么就是他宽度不符合要求，就是我们这个尺宽尺宽的参数，更改此宽的参数，第二种办法的话就是把这个魔术给他增大，明白了吗？还有就是我们这个载客填写零点九七多，像接近 一千瓦了，是不是？其实大家在这个位置可以把它改一下，比如说传递的，传递的这个功率的话呢，在这个位置可能只有一百瓦，一百瓦的话呢是多少啊？是零点零一吗？是不是？来我要写一句，写一下零点零一吗？ 嗯，零点零一，是，是不是一百瓦啊？零点零一一二三啊，这零点零一是十瓦，那么我们应该是零点一，写个零点一。好，那么此时我们点一个强度，然后再点计算，那它通过了，是因为负载变小了，明白了吗？ 好，那最后的话呢，是基于这一个齿轮啊，去确定它的润滑方式，我们一般来说啊，去齿两个齿轮去捏合的话呢，在飞边设计当中，我们还是以飞边设计 为主，其他的话我们就不讲了，因为其他的呢，我们有更专业的人员去做，是吧？我们做菲菲设计的话呢，你无非就是在齿轮上面去涂一些什么这个白油或者黄油， 让他呢进润润滑，而且这个齿轮他不是一个高速齿轮，高速齿轮的话呢，我们要考虑到什么？呃，用这个 液态的润滑油让它实现啊，这个齿库齿轮齿轮之间的话形成高压油膜来让它来让它更耐磨，对不对啊？所以呢这一点值得我们去注意一下，这就是我们润滑方式啊。其次的话就是我们结构上面的一些安装 啊，这个安装的话呢，其实跟你啊去设计设备的一些看过设备的进食有关系，比如说你看过设备越多一些这个传动方式 安装方法，比如说用卡环还是用顶丝啊？这些习惯都是在经验当中去养成的啊，如果你想去 多多掌握这些经验啊，也希望大家呢还是多来跟着老师呢一起进行交流。我们每天晚上八点钟呢都有这么一节课，好，这节课呢我们就上到这里吧，感谢大家。

有人问这里一个齿轮我们怎么通过键开线来绘制？其实很简单，我们一起来操作一下，我们先新建一个零件啊，那么创建零件之后的话，我们先不要急着画，为什么呢？因为这里我们需要给他做方程式啊，我们选择工具选择方程式 啊，那么这个的话就是我们这里所需要的方程式，那么呃，我们在这的话复制这一个啊 m 复制到这来， 对吧？然后在这里他等于二，是吧？那么他的一个呃，评论的话，他是叫魔术，对吧？下面这个他叫 z 啊，我们把他给复制过来，然后他的大小是五十，对吧？我们复制过来他的一个名字的话，他叫尺数， 对吧？那么这里的话，我们依次啊，依次把这里的这些方程式啊，全部都把它给复制过来，嗯，就可以了啊， 好，那么现在把所有的方程式全部都输入进来了啊，然后再来选择确定，来开始绘制我们的草图了，我们先选择前面来草绘，在这里的话，我们来先来画四个圆啊，那么这四个圆的话，我们是都需要用方程式来约束它们的啊， 好，那么第一个我们选择智能尺寸，选择第一个圆，那么它等于随机变量里面，等于里面的一个 d， 选择确定，然后第二个圆它还是等于它等于这个 d a 确定，然后再第三个圆它再等于它等于这个 d f， 确定 第四个圆它还等于等于这个 d b 啊，等于这个 d b， 然后选择确定。 那么第一个圆是齿顶圆，第二个圆是分度圆，第三个圆是齿根圆，第四个圆是基圆啊，那么这个分度圆我们可以把它变成勾到线， 然后在这里我们再来画一条直线，然后把它变成中线啊，我们这里的话再退出草图啊，那么下一步的话，我们就要再选择我们的前侧面来画我们的那个箭开线了啊， 那么画箭开线的话，这里我们要用方程式，他这里啊，呃，他这里的三角形点一下，他下面有一个方程式驱动的曲线， 那么这个方程式的话在这个文档里面也有啊，我们选择这里的一个参数性啊，选择参数性，然后再把这里的一个方程式把它给复制下来输入进去，然后把这里也复制下来，这里也输入进去，然后这里的结果啊， t 一 等于零 啊， t 二等于 pi 除以四啊，那么这里的 pi 它就是派的意思啊，然后选择确定 这就是我们的这个静态线啊，我们再退出草图，那么这个时候的话，我们再把这个草图三啊，左键选中不放，往下拖，拖到这个草图四下面来啊， 然后再选择草图上来草绘，看到没有啊？这个时候我们再来选择这个静态线，然后选择转换实体引用， 这样的话他就约束了啊，他就约束了，这样的话比较好一点啊，再选择检测实体，把这里裁掉，是吧？ ok， 那 么这个时候的话啊，呃，我们再把下面这里也把它给裁掉啊，这里也裁掉， 这里也裁掉，然后再选择两个点，在这里我们点一个点，在这里我们点一个点 好，然后再来选择这一个，呃呃，这个尺寸点击这个点和 点击啊这个点和这个点，然后再按住 ctrl 键选择这个，选择这个分分度圆，对，这个圆，然后再等于啊，程序变量它要等于 s， s 是 吗？ s 是 我们的分度圆尺厚，对不对？那么他等于 s， 那 么这里他因为只是一半，所以说他应该还除以二，然后选择确定，是吧？好，这里的话我们再来给他画一个三点圆弧啊， 他和他，我们给一个相切啊，他和他，我们再给一个相切，然后这里我们再来约束尺寸， 他应该等于这里的一个 r 啊，等于 r 选择确定。那么这里我们为什么不直接导角呢？因为直接导角的话，我们我们弄不了方程式啊，弄不了方程式，然后再选择那个啊，简单实体把这里裁掉， ok， 好， 同时的话，这一点和这个这个线选择重合，是吧？啊，那么这样子之后的话，我们再选择这个圆弧，选择这个圆弧啊，选择键实体，选择这个线，选择确定。 好，这样子之后的话，我们再选择特征拉伸，我们选择这个圆，选择这个圆啊，我们拉伸，那么拉伸的厚度的话啊，我们给一个三十毫米， 对吧？好，下一步的话，我们还是我们把这个草图四，把这个隐藏一下，选择草图三，然后再选择拉伸，那么这里拉伸的话，我们就选择这这个轮廓啊，选选择这个轮廓，然后这里我们这里我们形成到面，我们选择这个面确定， 然后在这个这个直线和这个直线啊，我们选择一个导角尺寸一毫米确定， ok， 那 么再选择这个拉伸和这个直线啊，我们选择一个导角尺寸一毫米确定， ok， 那 么再给他一个圆锥面， 那么这里的数量的话啊，我们可以这里啊全集变量，它应该等于 z 啊，等于 z 是 吧？然后再选择确定， 这就是我们这个乘法对不对？然后再选择中间这个圆啊，我们来画一个圆， 这里我们等于五十，然后选择特征切除，然后等于完全贯穿，确定好，那么这就是，那么下一步的话就是要来给他打一个键槽了，是不是我们选择这个面啊？然后选择这个开棒工具箱，他这里有一个鼓键槽啊，选择确定 好，那么这个键槽的话，他就自动的帮我们打了，然后再选择这个圆以及这个圆，然后再来给一个导角，尺寸一横的导角， 好，最后的话我们再来给他一个颜色啊，那么这就是我们整个的一个剑开线的一个绘制啊，如果说，呃，大家想要这个方程式的话啊，那么也都可以在评论区留言，我们也可以和你们免费的分享一下，那么同学们再见。
