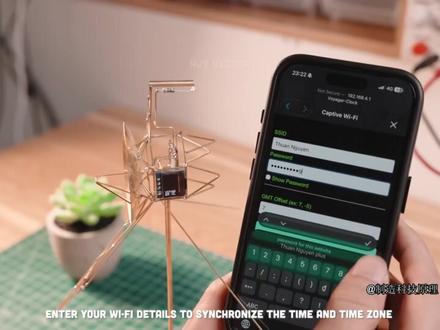

随着尖上不断涨价,手工材料越来越贵,原本一杯奶茶钱就能搞定的小玩意,现在至少要两三杯。这 款能实时显示温湿度和时间,带有太阳能和电池双供电的桌面小卫星,你愿意为他少喝几杯奶茶呢?如果你不想要显示时间,也可以修改代码,让他显示股票走势或经营价格,或者其他对你有用的信息,做一个私人订制版本。 好,下面教程开始。所需材料有,太阳能板两块,每个两块钱。太阳能控制模块价格三块钱。 led 电量显示灯价格两块钱。零点九六寸屏幕一个,价格六块。 esp 三二 c 三开发版一个,价格九块。触摸模块一个,只要几毛钱。温湿度传感模块一个,不到十块钱。幺六三四零。电池一节两块钱。充电模块一个五毛钱。 竹质杯垫一个,五块钱。四块钱的铜管一根,外径三毫米,内径两毫米、一毫米粗的铜线一盘,价格两块多。首先把所有元气件摆到一起,测量所需框架的大小, 在纸上先画出底部边框,根据图纸把铜丝折出对应形状。先把开发板从充电口位置焊接上去,屏幕自带的引角剪断,电烙铁加热后挨个取下, 折一节弧形铜丝,从屏幕负极供电位置焊接,直接固定到框架上。根据电路图依次连接开发板和屏幕之间的线路, 剪出四根三厘米长的铜丝,把框架完善出来。 温度传感器先从负极接口焊上铜丝,固定到框架上,再依次连接其他接口的铜丝。 电池外包装撕掉,露出金属光泽,塞到框架内部,用焊锡固定,让整个框架都带负极供电。根据触摸开关的大小折出一个方框,把触控开关粘上去,固定到框架上,并焊接好线路。 再把供电指示灯也焊接到侧面。 太阳能控制模块从引脚位置剪断,切口处打磨平整负极引脚焊上一点铜丝固定到外框上。三角微型开关固定到框架顶部,方便操作。剩下的就是根据电路图连接所有元气件之间的线路了。 线路焊接好之后,打开开关,指示灯正常亮起就没有问题。接下来准备烧录固件,用数据线连接开发板,把粉丝群内准备好的固件进行上传,成功之后屏幕会重启并显示内容, 此时这个小机器已经能正常运转了,可以触摸一下开关,进入睡眠模式,再次触摸则唤醒显示内容。 接下来加装太阳能板,可以横着固定,也可以竖着固定。先把板子自带的导线取下,负极焊上铜丝固定到电池上。其实这根线应该接到太阳能模块上的,但是位置受限,只能这么来了。 正极用单独的铜丝接到太阳能模块上,另一侧因为要穿过框架,为了防止短路,最好套上热缩管。 最后是底座部分的制作杯垫,找出中心点,打一个三毫米的孔,穿过一根电子线或气包线,用来连接充电模块。底座边缘各一个缺口用胶水固定充电模块。 负极直接连接铜管正极用穿好的导线连接铜管,顶部焊接两根折好的铜丝,用来支撑框架部分。 最后把电子线焊接到电池正极,这样就算是在室内阳光不足的情况下,也能用 type c 线进行供电。到此为止,这款桌面小卫星就制作完毕了,总计成本四十多元,制作时长两个小时。 把它放在窗边或桌面上,有阳光的地方,就像是一个充满科技感的艺术品。肯定也有同学会想把它放在车内中控台上,但我并不建议这么做,一是碰撞后他的棱角可能伤人,二是如果短路会有起火的风险。 具体的材料清单和电路图以及固件我都整理到教程文档里,哪怕是新手小白,多花个把小时也一定能复刻成功。祝你玩的开心,期待看到你独一无二的定制版本,我们下期再见!




哈喽哈喽,各位电子弟 i y 同号们今天又来解锁超简单的实用小制作, 新手也能轻松拿捏,全程无门槛,跟着做就能成。先给大家看今天用到的材料,都是日常能买到的平价好物,这些材料加起来也就几块钱,性价比直接拉满。 第一步,咱们先处理元气键,将对应的元气键插入对应的位置,然后用电烙铁对引脚进行焊接。由于我是新手,所以比较生疏比较慢,这里我们快进一下。 接下来就是核心的元气件插接和焊接环节,超简单的,新手必延充。这里提醒大家两个关键点,一是接线时别短路,二是全程断电。操作 安全永远是 diy 的 第一位,尤其是咱们电子类制作静电也得注意,摸元器件前可以先摸一下金属接地,避免 esd 损坏原件,并且焊点一定要焊牢固,避免虚焊接触不良,焊完记得剪去多余引角,整洁又安全。 好了,电路全部接完,咱们通电测试看看效果。 在完成了一系列复杂而精细的内部组装工作之后,接下来就到了整个组装流程的最后一个关键步骤,安装外壳。外壳已经安装完毕,我们来看看成品效果如何。


废弃的机械硬盘打造一台非常漂亮的机械时钟, 该时钟不仅带有绚丽多彩的 led 灯光,而且整个机身的外壳由机械硬盘改造制作而成,放在桌面上那绝对是充满了工业革命的科技感。首先用螺丝刀把废弃机械硬盘的螺丝拧下来, 拆开外壳,可以看到里边有着一块反光的瓷盘以及瓷头摆针,而我们要用到的就是里边的瓷片机壳以及瓷头摆针,这种瓷头一般为三明治的结构,两边是金属摆针,中间是瓷头控制模块。 把控制模块拆卸下来,将摆针一分为二,刚好可以用于制作时钟的时针与分针。接下来准备一坨大扭矩的机械时钟控制器,放在硬盘的中心位置上,按住不动,用水彩笔描好边框,打上标记线。 接着用切割机把里边多余的部分切割下来,边上有毛刺的地方继续用错刀将其打磨抛光。时钟控制器放上去了以后, 边上没有多大的缝隙,整个控制器卡的也是刚刚的到位的。接着在电脑上设计好时钟的指示数字,整个时钟的面板分为四个等份,分别为十、二、三、六、九四个数值。 设计好了的数字面板用 a 四纸打印出来,将其贴在反光的磁盘上。用胶带粘接好了以后,小刀沿着边缘把多余的纸张裁剪掉,接着用高韧钢钉对准着每个点,将其用力敲击,直至每颗孔洞都打穿为止,这样冒出来的洞才能把里边的光线直射出来。 更换三刃倒角刀,钢钻头边上有毛刺的孔洞继续打磨抛光,之前粘接上去的 a 四纸现在就可以撕扯下来了,看一下,嗯,打磨过的孔洞是非常的漂亮的哈。 接下来准备一卷彩色的 led 灯带,它可以编程实现变换多端的颜色。边上路铜路点的位置用剪刀将其裁剪下来,边框为四等边的正方形,那就裁剪四段就已经够用。 摆好合适的位置,另外一面的保护胶带撕扯下来,粘接到四等框的边上,中间的连接处用电烙铁直上吸。以串联的方式焊接好每一条灯带的输入与输出导线。看嘛,电流就是以这样的方式跑通整条灯带的。 准备一颗色环电阻,将它焊接在中间的负极引角上,另外的两根则用导线将其延伸出来。一块 rdo 开发板,它可以控制着彩色灯带实现变换多端的色彩效果。 焊接好输出引脚,插上 usb 数据线,打开电源开关,此时可以看到灯光一闪一闪的,非常漂亮。把之前的磁盘拿过来放在上边,灯珠还是太刺眼了,总是差那么点意思。 一次性塑料白色圆盘放到灯珠上,哎,效果就漂亮多了,它可以使光线聚集起来,实现光晕的效果,这样看起来的光线很浑厚,而且还不刺眼。磁盘放上去,透射出来的数字就更加的哇塞了。既然这样,那就把磁盘放到圆盘上,用小刀把里边的部分抠出来, 背面滴上五零二的透明胶水,贴上切割下来的塑料圆片。另外的时钟控制器拿过来放到框架盒上,边上用热熔胶将其粘牢固定好。 背面贴上 rdoino 开发板,配套的塑料时针与分针,外边的纸针裁剪掉,不要,只需要中心的这一颗圆孔卡扣就行, 将它放在摆针的圆孔上,同样的用五零二胶水将其粘牢固定到位。三根纸针放上去插的还是非常的可以的哈。 接着在机械盒的两边装上两根鱼尾支架,用螺丝卡紧固定好,再把时钟控制器的电池装上,插上 led 彩色灯带的电源线。至此,一台简简单单的机械时钟算是彻底的做好了。把灯关上,哎,整个时钟映射出来的效果是非常漂亮的哈, 这小家伙不管是放在家里边也好,还是放在办公室也罢,充当一个小摆件,完全可以有他的一席之地的。四个字形容,干得漂亮!

呃,以上呢就是我们全部的电子套件了,然后我们首先开始焊接主板,主板的话我们本来是可以用电烙铁去进行一个焊接的,但是因为我偷懒了, 电烙铁焊接比较慢,所以我就用了上锡膏的方式直接去焊接这一个主板的表面。然后我们先可以在那个啊板子上面去上这些锡膏,直接用这一个针筒直接在焊板上上锡, 因为最小分端很用的是零八零五,所以 上完漆膏之后我们开始贴这些元气键啊。首先呢我们可以先贴那一个啊充放电模块, 那个充放电模块的话,我建议是在模块的底部先上一下啊,先贴一下双面胶,这样会比较好定位,定完位之后呢,虽然呢 焊台加了之后会把这些锡融化,但是到时候也可以用那一个烙铁去补一下这一个啊,这个模块上面四的四个焊盘,但拿焊接的更牢固。 然后现在就是开始贴这些元气件,注意这些啊,气件的即兴把把气件贴好啊,这个是贴好的状态, 接下来我们开始加热,加热的时候呢啊啊有一些器件他可能会会歪斜啊,要稍微调整一下,这就是焊接好之后的底面 啊,我是先选择扇电,先去测一下有没有三点三伏的电压啊,防止啊焊接短路的时候把主主控焊接上去的时候把主控给烧了。 现在呢我们开始焊接这一个主控模块,还是一样用的扇吸的方式啊,这种吸高扇吸的方式, 嗯,大家在扇的时候呢可以直接整排的啊,涂下来,这样焊接会比较快,等花的时候就会自动分开了 啊,模块放上去的时候要注意啊,要定位一下啊,就是要放的准一点,不要让它短路了,当然的短路了也没关系啊,我们可以用倒铁去分开。 我这个单词在焊的时候呢也是啊,也是有一两个拼短路了,后面我用倒铁子啊很容易就能分开了,因为它的拼间距还算是比较大的。 这一个呢也可以直接啊,纯用电脑铁直接焊啊,不一定要用这种贴片的方式。 这种单膝高的方式啊,因为背面也有也有器械啊,我只是表面用这种倒贴的贴的方式,到了背面也只能啊乖乖用电脑铁去焊的 哇。现在是加勒哈加勒的时候注意动作幅度不要太大啊,免得这些啊器械都啊都掉下来。 加勒完之后要小心的把模块拿下来。嗯,接着呢啊,我现在是在给这个啊充放电模块补锡啊,加固增加连接的可能性。 其实在顶层加了这个焊盘的时候啊,底层的那一个锡膏也会跟着融化啊,底层的蜥蜴也会跟着融化。现在我们开始来焊接底面,底面的话啊,用我们的电烙铁直接焊接就可以了啊。首先我们先焊接这一个内存卡的 啊,内存内存卡的底壳 底部的元气件比较少,也就只有一个啊,这个内存卡的底壳还有三个电阻,可能还有一个电容。 焊接完之后呢,需要检查一下啊,这些气件有没有短路啊,或者说没焊好虚焊之类的。 我用的是九三六的烙铁,这个烙铁还是比较好用的,我已经用了七八年了,只是定期更换烙铁头就可以了。 我前前后后大约也就焊了一个多小时吧,可能一个小时也不到。嗯,连接器是插件的,注意焊接那个连接器的时候不要短路了。 那个连接器是啊,屏幕的一个连接器,然后这就是正反面焊接。

高达迷必看,今天给大家分享一个三 d 好 物,高达时钟,放家里也特别实用好看,新手小白也能轻松上手。 开始组装第一步,先把表盘上的数字对应到凹槽里面,并用小锤敲击固定。第二步,组装表盘外观键,外观键上都有凹槽,按顺序卡入,再把高达标志性的角给他组装上。第三步,把钟表的表芯和钟表主体组合,再把时针、 分针、秒针装入表芯,裁剪一下它们的长度,到这里钟表就可以正常走动了。最后把它的脚给它装上就大功告成了,一起来看看成品吧!
