建筑电路安装系列,两开双控开关,两个地方控制两盏灯接线示意图。
粉丝1266获赞1027

门口一个开关,床头一个开关,智能开关的双控到底该怎么接线?今天一个视频给大家讲清楚,这个房间是两路,两路灯光,一路主灯,一路射灯,然后这个是双控线,这是零线,这个是火线。现在教大家一个方法,快速的接智能开关。 首先去掉两路灯控线在门口,所以智能开关的双控只需要给床头供上零火线就行了,给床头位置供上零线和火线,开关有电,所以我们从门口给他挑一个火线过去, 现在两根黄色的线,我们只使用其中一根给跳过去零线就行了,那我们先去掉一根, 用胶带缠起来, 这根也不用。然后在床头位置怎么找到这根线呢?我们首先 好给火线并起来,这是有电的, 这个是刚刚我们挑过来的火线,我们可以用测电笔分别量一下两根线, 这没有电,然后看一下这是没有电压的,这个一百多伏,这是二百一十伏,因为这个是感应电,这个不是,所以就这根线 去掉之后,我们把这根线定到零线, ok, 只需要接零线,火线,灯控线不用接, 插完之后然后开始调试。

今天接一个双开,双控,一开两开,然后控制这个灯, 然后另一开控制挂灯,不知道这么接对不对? 这边是插座, 看不清,有点。

这一期给大家分享一下零到十伏平板灯的一个安装教程。先把配置拿出来,拿起电线和调光器,左边接零线,右边接火线, 这条是电源线,电源线接黑色端子,接完线检查是否有松动迹象。 另外一条是信号线,接成黑色端子,红色接红色标,蓝色接蓝色标, 把线都按进去,然后接上平板灯的插口。另外一条线接上电源, 现在就可以调节了,往右拧亮度逐渐增大,往左拧是逐渐变暗。


大家好,今天咱们来彻底搞懂一灯双控电路,从原理图的逻辑到实际接线的颜色搭配,一步一步讲透。 先看这个原理图, l 是 火线, n 是 零线,两个开关 sa 一 和 sa 二,通过中间这两条交叉的连接线,不管你按哪个开关,都能改变电路的通断,控制灯泡 e l 亮或者灭。 原理就是利用开关的切换,让火线能通过不同的路径给灯泡供电,零线始终是回路,这样就实现了两地控制一盏灯。 看仿真演示里,红色线是火线, l 负责送电能,蓝色是零线, n 形成回路,让电流循环。绿色是连接两个开关的联络线,通过开关切换来改变通路, 这样不同颜色分工明确,接线时认准颜色,就能把一灯双控的电路接对,实现两地控制灯的亮灭。 结束与 今天的一灯双控电路就讲完了,原理和颜色都给大家拆解清楚了,要是还有疑问评论区留言,觉得实用的话,点赞关注,后续还有更多电工干货分享,咱们下次见!

如何接双开双控四根线?黑色是两个灯的控制线,蓝色零线,红色火线接正面两个按键,背面六个接线孔的双开双控开关, 火线接近 l 三 a, 零线接近 l 二 a, 用跳线连接 l 三 a 和 l 三 b, l a 和 l 二 b 两个灯的控制线分别接近 l、 e、 a 和 led, 这就是四根线接双开双控开关的接线方法。关注我,每天分享用电知识!

阿奇今天教大家接一个两开双控和一开双控,这三根线是到床头的一开双控, 这黄色是卧室的控制线,灯的控制线。首先拿卧室的控制线和床头的红色线进行并线, 并好了缠好胶布 搞里头。 上面这根是卫生间等,底下这根红的是火线,黄色和绿色是桥线。 然后找一根红芽线径的二点五平方电线,没啥, 你要把开关上的两个 l 端纸拼接起来, 把红色火线插在 l 端口,绿色是卫生间, 放在开关的右侧比较习惯。 然后绿色和黄色可以随便随便放,这面绿色是上面, 黄色是下面。 门口这两台双控这就装完了,开始拧钉,哎,上面板, ok, 接下来我们一起接长头的一开双孔,这个是柜灯的,这个是无红插座,无红插座给它串过去。 现在我们接红色接在开锅的 l 上面, 绿色放在下面 l 二黄色放在 l 一 是相反方向。

零线进灯,四个灯的一端短接在一起,接零线火线进开关,左边开关的四个公共点, l 一、 l 二、 l 三、 l 四短接在一起,接火线,右边开关的四个公共点各接一个灯,是四个灯的控制线。两个开关之间其他接点同名连一起,四组双连线。

这是啥线啊?这里是一个开关控制卧室的灯的,这是一个双控,这个两根缠在一起,用胶布缠了,这个应该是一个火一个控,我们拿钳子把它剪开,剪开看,是不是 啊,一剪灯灭了啊。这个就是的,下面三根线就是双控的,你看这三根,它这个线也是接过的,两个蓝的,一个黄的,接头就在那里能看得到,这样的话我们就把这个黄色 和这个上面这个蓝色把它接起来,这是一个把控制线带到另一头。 这颜色用的一点不规矩啊,这瞎搞,你用其他颜色,你为什么要用蓝色?是不是蓝色用了害怕呢?像一般情况下,我们遇到蓝色都不敢随便搭,因为蓝色正常情况下只代表零线, 其他比如黄的绿的可以随便带一带。蓝色正常我们是不会不会乱用的。蓝色只做领线, 这样那个并好塞里面,这个膜要撕掉,要不然到时候盖在开关下面,它就不好撕了。 这里是一个单开,先把皮剥掉,另一头我们接好了,这个线的颜色肯定对不上了,不知道等会这个颜色是不是错的。我们先把这头先装上吧,先装上看一看。 嗯,有的时候会巧了一下,他就他就对了,反正先向上接吧,不是对就是错,总要试一下 红的接公共端 ok? 嗯,哎,灯不亮啊,看那就有问题了 啊,这都可以开亮, 再试一下。这边可以关,但是刚才那个方向开不了, 我要把这拆下来,拆下来试一试。当出现这种情况,我们应该来应该怎么试呢? 其实不拆也可以,我们把它怼在,怼在一根线上,怼在一根上,然后这都开是可以动的,我们直接把这也拆掉, 这个拆掉过后,两根线碰一下,看哪两根线碰在一起。灯是亮的,现在是亮的,地下反光了,能看得到 一个蓝的,一个黄色的,然后在这头再碰在另一根蓝线上。 其实刚才这头可以不拆的啊,你直接开一下或者关一下就可以了,这头再碰看哪两根线,哎,一黄一个绿灯是亮的, 一黄一绿说明黄色就是公共线,就是刚才那边,嗯,控制线接过来的那根线,把它接在二 o 一 上就可以了,这样的话我们就直接把它安装上去, 其实这个如果要是有万用表的话就是,嗯,是很快的就可以找出哪根线了,这个是笨方法,最笨的方法,笨中之笨。 然后另一头这里我们就直接按照刚才的那个把它装上,刚才可以不拆了, 我们再拆再装一遍,这样我们再试一下,这样就 ok 了。 这个还是很简单的啊,无非就是时间的问题,这样把线整理一下, 可以推进去,他这个洞开的,不知道小螺丝能不能上的去啊?像这个上的时候,我们正常都是 比如说向右上方推,然后把这右边右下角这个丝能碰到和左上角,右上角那个丝是可以上的到的啊,一定要上一个,就是一个角上推,把它调平, 再上一下,这个手感不对,这个手感不对的,他这个他这个板子板子不行, 这个螺丝上进去感觉没吃力,松松的,我们好下来看一下。这种是什么情况呢?是洞开的比较大导致的这种情况,他如果开圆孔了,这种就好弄这个现在我们又要用上咱的大绝招了, 上两个螺丝,自己做一个耳朵。自从上次我发了那个视频,发现也有好多人已经也用上了这个方法,我很高兴, 说明咱想出来这个东西都被大家认可了,说明咱还是有价值的啊,关键的,关键的问题是他发的视频点赞量比我高,你说气人不气人,这事闹的。 嗯,如果兄弟们感觉我这个方法好,大家也给我点点赞啊,给我鼓励一下。嗯,咱下边再。嗯就是再创新一些更好的办法来解决一些常见的问题。 这个螺丝这个还要微调一下,因为这个黑色黑丝它有点细,不像那种轻钢丝,那个粗一点,那个好上 这个造耳朵的这个方法不一定是我的原创,但是在我用之前我没见过其他人用, 可能是有这个信息偏差吧,就是可能有人他用过,他没发出来,哎,但是咱用了,咱想到了,咱把它发出来了,这只能说是英雄所见略同啊, 这样咱就上上了这样的方法是不是很哇塞呢?如果感觉到哇塞,一定要给我点个赞哦,记得点赞关注哦!

三根双控开关和两根双控开关组合在一起,控制两个双控灯,一个单控灯下面我们开始接线,在接线之前我们先把总闸给它拉下来,拉下来以后我们再找个验电笔验一下,下面再确认一下子有没有电,大家看到没有?没有电,上面它是有电的,大家看到没有?下面我们开始接线, 现在我手上拿的就是三根双控开关反面九个接应口,从电波上过来的总火线,我们接在哪边呢?接在 l 三零上面 这根红线到两根双红开关,给两根双红开关当总火用的我们也一样接在 l 三零上面, 这根绿线是第一个双红灯的控制线,我们接在 l 一 零上面。第二个灯的双红灯的控制线我们接在 l 二零上面。大家看下 l 二零 第一组双功能的控制线,绿线我们接在 l e e 上面,黑线接在 l e e 上面。第二组双红线绿线我们接在 l e e 上面,黑线接在 l e e 上面。 我们再到两根双控开关这边来接线,从三根双控开关过来的总火线,我们接在 l 一 零上面,再找个小短线从 l 一 零跳到 l 二零上面。 第一组双控线绿线接在两根双控开关 l 一 一上面,黑线接在 l 一 二上面。 第二组双红线绿线接在 a 幺二一上面,黑线接在 a 幺二二上面。 好了两根双孔开关和三根双孔开关,大家看线全部接好了, 我们把它正过来,我们先推总闸,总闸推上去以后,我们打开三根双孔开关。开开,开, 呱呱 k k, 大家看到没有,一边是三 k 双控开关,一边是两 k 双控开关,这两个组合在一起控制两个双红灯,一个单红灯接线就这样接,大家不知道明白了没有,再看一下反面的接线, 今天视频就分享到这里,大家觉得小张讲的对您有帮助的话,动动您的发财小手,帮小张点赞、推荐、收藏加关注,大家还有什么不懂的问题可以在视频下方评论区留言,只要小张看到他会的,我都会做视频给大家看,咱们下期见,朋友们,拜拜!

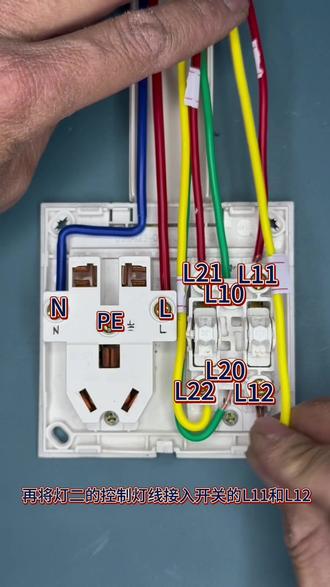

蓝色的零线接入插座的 n 孔,再将红色的火线接入插座的 l 孔。灯一的控制灯线接开关的 l 十,再将灯二的控制线接入开关的 l 二十。灯一的双控线接入开关的 l 二十一和开关的 l 二十二,再将灯二的控制灯线接入开关的 l 十一和 l 十二。关注我,每天更新电工小知识。

三开双控开关的接线方法,不会的,我来教你。第一步, l 三与 l 二加一根跳线。第二步把 l 二和 l 一 公共端也加根跳线。第三步登一,第一根控制线连接 l 十一。第四步登一,第二根控制线连接 l 十二。 第五步登二,第一根控制线连接 l 二一。第六步登二,第二根控制线连接 l 二二。第七步登三,第一根控制线连接 l 三十一。第八步登三,第二根控制线连接 l 三二。 最后一步,把火线接入 l 一 公共端,你学会了吗?

三种双控灯的接线方法你都知道吗?第一种接法,电源火线接上便开关 l 端上开关 l 一, 接下开关 l 一, 上开关 l 二,接下开关 l 二,下开关 l 端接灯线零线直接接入灯具。 第二种接法,电源火线接上开关 l 二端, l 二端引线制下开关 l 二,上下开关 l 端相互连接,上开关 l 一 接下开关 l 一, 最后从 l 一 端引出灯线零线接入灯具。 第三种接法,电源火线接上开关 l 二端,上 l 二与下 l 二相连,电源零线接上开关 l 一 端,上 l 一 与下 l 一 相连,最后从两开关 l 端共同接触灯线。你学会了吗?

不一样的双控开关,中间用到三条线,两个双控开关 l 接 l l 一, l 二接 l 二,然后灯的控制线接到第一个开关的 l 一, 火线接到第一个开关的 l 二。咱们来试一下, 门口开床头关,床头开门口关,一楼开二楼关,二楼开一楼关。有想学习电工知识的关注一下,每天分享电工知识。
