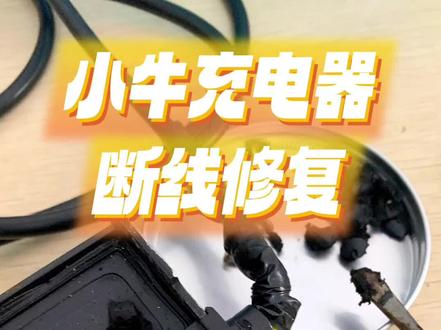

电动车充电器插头位置总是容易断裂，因为断裂处在根部，不容易重新接线。今天老王分享一个修复方法，可以完美解决。找一个饮料瓶盖，在两边剪出缺口， 再把破损的插头放在瓶盖里，然后给他打满热熔胶， 等胶冷却后看看吧，这下插头是不是三十年都用不坏了？

大家好，我是大飞，今天我们继续来修一个电动车充电器啊，这是给六十伏电瓶充电的，电压是七十一点四伏，故障说明是充电指示灯正常，无电流输出。好，接下来我们把它拆开来看一下什么问题，外壳螺丝全部拆掉。 哇，这种结构啊，这种结构基本上修不好，他现在说指示灯正常，那是辅电正常啊，就怕这一块啊。这一块是 单片机控制一个半桥驱动芯片，反正我遇到这种充电器啊，基本上没有修好过。这个拆开来看一下吧，我估计是凉凉了。 好，这个充电器拆开之后我们来看一下啊，这个充电器它是一个 llc 的 结构， 两个斜针电容，然后一个变压器，两个电感，他说指示灯能量辅电应该是正常的，我们就不测了，把主电的来测量一下啊，主电的管子，主电输出的整流管， 来测量一下，看有没有问题。往右边打到二极管挡零点三八，这个是正常的啊，再测这个零点三八，这正常。测一下后极整流管， 零点三七，这都正常，没问题啊，观察下啊，看有没有脱汗虚汗的点，这看起来都正常，这边原来进水腐蚀过，这没有其他问题， 没有断线的地方。我看到这个板子我就头疼啊，那主电不输出就是这块板子，你把这块板子直接拆掉吧。 ok， 这块小板子拆掉了，我们用放大镜来看一下吧，实在是太小了。这是他的单片机呦，这个银角上好多灰啊。如果说这个单片机不工作的话，那后面也没有输出来 看一下啊，这是他的半桥驱动芯片，用的是 e g 二幺三二，再看一下这边，这个的话应该是给单片机供电的啊，一个幺幺七，把这上面土弄一弄， 这是一个 l 四三，一个二十二欧电阻，这一个 k l 二，这是驱动三极管，这边还有一个三二四啊，三二四，这板子没有啥检查的呀， 你就无非把这些电阻测一测，运放测一测，这个一 g 二幺三二，我们待会给他换一个，其他的没啥，先把它上面这个灰给刷一刷。 这个清理不上啊，我们把这个单片机给它拆掉吧，拆掉之后就把里边的灰给它清理清理。 ok， 单片机拆掉之后，我们用洗碗水把这个底板给它清洗清洗，现在继续把这个单片机给它装上去。 ok， 带片机已经重新装好了，我们把这里再给清洗清洗，清洗过后再用放大镜来检查一下啊，看有没有焊上的点，还有有没有联系的情况， 焊的都非常好啊，没问题，好明显的故障。处理之后啊，我们来查一下啊，简单的来查一下，看有没有问题。三极管 这都没问题，这个正常，二极管正常。 兄弟们通过检查啊，发现一个问题啊，就是他这个三个幺七五点零，就是五伏的这个限行文案器，他的输入跟输出居然是短路的， 你看但是单独的输入，单独的输出倒没问题，现在不知道是这个线圈尾压器坏了还是什么东西坏了啊，我们现在先把这边的线圈尾压器给它拆下来，确认一下，看到底啥坏了。 ok， 现在已经拆掉了，我们再测这两个点，哎，正常了， 该不会是他坏了吧？我们再来测一下他，刚才我们测他二三角是通的，哎，果然， 哎，看来这个板子还能修好吗？来来来，我们找一个这个东西啊，看换上去行不行。兄弟们，刚才我们找了一下啊，还没有这个幺幺幺七这个限行阀，等买回来了再继续修吧。刚才把这里拆掉之后，我们测这里这个 输出是没有短路的啊，所以说我们买这个限速阀器来试一下啊，看到底能不能行。好了，这个视频呢，暂时就到这里啊。

大家好啊，看一下这个电动车充电器，六十伏的充电器，它这个插上以后是不充电了，绿灯也照，红灯也照， 拆开以后没没有看见明显的有手脚的痕迹，绿灯也照，说明前部分电源应该没问题。车这个二极管 车这两两二极管没问题，基本上没问题。这个是输出端，完了看这个慢慢看呀。这 这个输出端，这个线路线路同步少掉了，线路同步少了， 同步扫掉了。把这个焊起来，焊起来就可以了，焊起来以后这就有有输出了，因为测测这个六十分没有电压，但这有把它焊上就好了啊， 如果你有一把电脑键，你也可以学啊。

同行们，你们有没有碰到过这种客户啊？难道是我在农村这种奇葩的客户都被我碰到了吗？前两天在我这买一个三轮车，充电器是四十八伏三十二安的，购买的时候我跟他说了一年质保，如果有质量问题可以给你一年之内免费更换。 然后他昨天来了，他充电器坏了，怎么坏的？他外壳给他压碎了，我说你怎么弄碎的？他说说在充电时候充电器忘记拔了，然后就是开车直接开出去了，把那个充电器压在轮子底下去了，把充电器外壳压坏了，压坏了之后他今天来，他说老板你的充电器给我换一个， 我说在哪里？他用塑料袋就是包着的，让我塑料袋打开，我说可以换，我因为我有有这个印印，印象就是几天前在我这刚买的，我说可以换，我说怎么坏的？他说你看一下，我把塑料袋打开看，我的天，外壳都碎了，我说你碎了我怎么给你换？ 他说你不说一年之内给坏了，可以给包换吗？我这是质量问题，给你包换。我说你压碎了我怎么给你换？ 知道，那你压坏了跟进水了，我怎么给换？他说那你说一年保修干嘛？说的我的个天，然后旁边都有人有别的顾客说那你压坏了人家肯定不给你保修啊，他说你们都是一家的，怎么怎么样怎么怎么样说的啊，你骗人，一年之内你说给换，现在不给换了？我说我说你压碎怎么给你换？我说如果你买个轿车， 你要是撞了人家还四 s 店，还要赔你个新车吗？那不可能的东西是吧？那轿车还是包六年十万公里的对不对？那你自己撞了你自己人为的造成的，你为什么还找别人换呢？ 别人几个人都说他，他说我在我不到你地方买了，我到别人地方买怎么怎么样怎么的。我说那随便你想到哪里买到哪里买是吧，你自己搞坏压碎了还要让拿我给他换个新充电器，我的个天呐，这气也气死了。可能我在农村修车啊，这种骑马式我用遇得到的太多太多了， 真的是对他太无语了。同行们，你们有没有碰到过这种情况，评论区来聊聊这种客户，记得关注再走哦。

今天我们又买了个某马的充电器，替大家拆下来看一下。六十伏三，新国标头某马铅酸充电器，执行标准是 q 杠 l h m t j 二四三杠二零二四。 接下来我们测量一下这个充电器的电压电流参数， 我们打开看一下， 旁边的胶也抠的差不多了，可以看出这是一个单面板 反机结构电路后端控制芯片是 t s o p 二十角，单面机前端主控是三八四五，反机可控规是 b t 幺五幺， 输出二极管 m u r 幺零六零，摩丝管 t o 二二零十二 n 六五，变压器立式 p q 三二二五，大电容四百伏一百二十微法，小电容一百伏二百二十微法，保险丝二百五十伏五安桥堆用的是 g b u 八幺零。 我们现在来看一下他们的现场，现场在六十一左右，输出端 输入端的话在一米五左右。接下来我们附赠一张材料清单，有兴趣的可以参考一下。

一分钟教会你电动车充电器的所有维修方法。电动车充电器亮绿灯不充电，更换充电线就好了。充电器充一会自动停机，高温保护，更换风扇就好了。 充电器指示灯闪烁不充电，更换电容，再把后面的变压器这些虚焊的补一下焊就好了。电动车充电器不通电，指示灯不亮。 如果保险丝是好的，更换保护电阻和三八十二电源管理芯片就好了。如果保险丝烧掉了，更换四个整流二极管和开关管就好了。

大家好，今天晚上我给大家带来一个维修电动车充电器的一个案例啊， 他这个主要的问题点就是充不能充电，一插上电池充电，那个灯使劲闪，这个灯啊，使劲闪啊，还发出滋滋的声音，这个变压器发出滋滋的声音。 通过这个问题大家分析一下是一个什么样的问题呢？其实我第一步怀疑他那个感觉电压不稳， 电压不稳，他就是插上，插上插头去充电，他发出呲呲声音，那灯不知不停的闪， 我怀疑，我直接怀疑这个电容，这个电容啊，就是直接 呃进入，输入，输入，进入这个亚敏电，进入这个热敏电阻，然后经过整流桥， 然后就直接进入这个电容，这个大电容，这个只有四十七微法的一个大电容，是个储能的， 结果我一拆下来发现拆下来之后发现这个电容啊，就是这里断了个角，腐蚀了，烧坏了，我怀疑，所以说我怀疑这个是正确的 啊，我就插上，我换了，更换了之后是在一个废旧的充电器上，嗯，拆下来的， 呃，一个电容，但是比他大一点，这个是我换成那个五十六微发的电容，哎，也可以不能小，只能大体验的。这些电路我看基本上就像这个，这个电源，这个芯片啊，这不是，就是这个三极管， 我测两下都没问题，旁边的这些电阻啊啊啊，这些都没有问题，这个三八四二芯片都没问题，后面那个电源管理芯片我看一下都没问题，所以说他就是没问题，结果呢，我插上电去给电池充电呢， 他直接是红是绿灯，他不充电。这种情况呢，因为我以前修过开关电源，我了解他这有个定位器，这个定位器是幺零四的，我已经拆下来了，这个就是这个， 看幺零四，我一测量他没组织了，两端有组织，就是说 这个两端的最大最大值是一一百 k， 但是这个和中间这个这个旋钮，怎么旋钮他都没有阻值，这个证明这个损坏了， 然后我我这里没这个配件，我就搞了个幺零二的啊，这个幺零二的换上去，结果不行，不能替换，因为他的组织是不一样的，这个幺零 幺零幺零四，这个组织是一百 k， 这个幺零二的好像是少两个零，应该是十 k 吧，好像是好像是十 k。 晓，是不是我忘记了啊，要查一下，查一下资料，我也不记得了， 然后通过前天下单，我前天晚上下单，今天今天就收到了，我回来直接换上，本来这是个卧室的， 我没注意看，我买了个立式的，但是不影响立式的，立式的换上去就 ok 了 啊，插上去了之后啊，因为他那个要校校准那个电压啊，这里要扭要扭动，我用万用表来校的，用万用表两段接起来输出，最开始没校之前是五十五点四， 我把削到五十四点六就 ok 了。直接插插电，插电就可以用了啊，我给大家插来试一下啊，看这样就完美了， 电池我都没插了，这电动车不在这里，所以说插不了啊，这就被我修了，就是说只花了相当于就是花这个电费器，电费器买十个才五块钱， 这个电容在旧充电器上拆下来的，不花钱，所以说这充电器可能我就花了五块钱把修好了，但是还多了九个，这个什么一包一包多了九个出来又可以，下次你要起来又可以换上了， 所以说自己学会一些简单的电路维修，可以对自己省下很多钱。这个充电器我在网上看了稍微好一点的带充电启停功能的，他都要三十块钱，但是这个充电器 这种还没有，没有充满断电的功能，这种就不好，不安全，他一直给电池供电，充满了还还是在供电，所以说这种充电器要及时拔掉电源，不然把电池搞鼓包了 啊。谢谢大家，这次视频我就讲这点，希望能帮助到老铁们，谢谢。

大家好，我是大飞，今天我们继续来修一个电动车充电器，这是给七十二伏电瓶充电的，这个充电器他是指示灯闪烁，然后充不了电，再伴随着他充电器里边有咯噔咯噔的声音。那么接下来呢，我们把它拆开来检查一下啊，看什么问题，外壳螺丝全部拆掉。 好，这个充电器的板子我们已经拆出来了，大家看啊，是这种结构，看到这种结构的充电器，我瞬间就不淡定了，啊， 为什么呢？因为这种结构的充电器有一个通病，就是这个变压器爱坏。我们先来测一下这个变压器，如果说变压器坏的话，就不用再修了，测完变压器的话，我们用橱窗的这款电桥镊子来测量啊，直接测量他的震荡绕组，大家看啊，他的震荡绕组电感量有一点七毫横， 哎，这个还可以啊，测一下辅助扰阻，辅助扰阻电感量二十六微亨，没问题啊，只要变压器没坏，一切都好。说好，那么他现在报的故障，说是指示灯闪烁，然后充不了电，我们现在直接来通电，看一下故障现象啊， 来给他的输入插头上面接上交流二百伏夹子指示灯在这边啊，大家注意观察。好的，直接来通电通。 哎，这指示灯都不亮呀，但是板子有喘震的声音， 我们把板子翻过来测量一下啊，看输出滤波电容上面有没有电压，把万用表直接打到直流电压档位，来测量一下后机的滤波电容两侧，哎，还有几分电压，我们再上下电看一下啊，上 最高的时候是三十八伏，然后会往下掉，哎，你看又会到四十伏，这应该是保护了啊，你看掉到二十五伏左右，然后又会到四十伏，测量一下前级三百伏， 三百二十五伏正常。测量一下芯片供电 在剧烈抖动。好，接下来我们就开始检查，首先找个灯泡，把大电容上面的电给它放掉，像这种情况呢，就是标准的打嗝 还有喘震。那么我们首先要查的就是这个芯片的二次供电电路，这个芯片用的是幺二五二， 那么这是他的滤波电容。我们看一下啊，这是他二次供电的整流二极管。我们来测量一下零点四五，没问题啊，这边有两个限流电阻也是通的。那接下来我们就查一下这两个滤波电容的容量，看够不够。来把捏住电桥，我们打到电容档， 直接来测量，大家看这个电容没坏，九十七微法。呃，那看来不是二次供电的问题，那么接下来呢，像这种闯寨有可能还会保护这边有两个光，一个是违章反馈，一个是过安保护。 我们测量一下这两个光雾啊，看这两个光雾有没有问题。那么测量光雾的话，我们就用这个光雾检测神器，好的光雾，它有两个红灯同时闪烁，我们测量一下靠近里边的这个光雾，没问题啊，两个红灯同时闪烁，再测外边这个光雾， 哎，也是两个红灯同时闪烁，那看来光雾也没问题，不是光雾的问题啊，那下面的话就剩四三幺，还有分压电阻。再一个看光雾的供电正不正常，先大概测量一下四三幺是这边这三个引脚。 首先我们测一下它的 a 端，对 a 端 没问题啊，四三幺大概测一下组织也没问题。那么接下来呢，我们就看一下这个光藕有没有供电啊，怎么来查呢？还是直接来通电，把万用表我们打到直流电压档位， 采用电压法来测量，来一个表比，我们测住输出滤波电容的负，另外一个表比来测光藕的供电，看有没有，大家看啊， 光藕没供电，那问题很明显了，光藕的供电电路有问题啊，找到问题了，还是找灯泡把大电路上面的电给它放掉， 来看一下光藕的供电是怎么来的。光藕的一角在这边接了电阻，这两个光藕都是这里啊，这个电阻给这个光藕供电，这个电阻给这个光藕供电， 所以我们查一下这两个电阻的另一端，哎，这两个电阻另一端是接在一块的，顺这条铜箔走，一直走到这里啊， 往这边走，哎，走到这里了，这里有一个原件发热了，这并不是他修过的啊，其他地方他动过，但是这里是原始的发热位置。我们看一下啊，这是一个什么东西？标的是 q， 应该是三极管之类的东西，我们看他是干啥的啊？ 这边从变压器出来，这里应该是一个整条二极管，然后进了这个三极管，这边有个稳压二极管，稳压管在这里，那很明显他是一个什么呢？是从刺激辅助线圈出来的一个腐裂 辅电出来，先经过二极管整流，然后有个电容滤波，再呢就是这个三极管稳压了，我们来测量一下这里啊，那他现在光我们供电电就从这来的，先测这里这个整流二极管， 大家看啊，整流二极管直接击穿，再往这边测测这个三极管，它发过热，哎，也击穿。把稳压管来测量一下， 尾压管也是击穿的，那你这个能行吗？对不对？好，好，现在我们把刚才测出的整流二极管还有三极管还有尾压管拆掉。 ok， 我 们刚才在板凳上测到短路的三个原件已经拆掉了，我们现在一个一个确认，先测这个三极管型号是用的一个二六五五，果然击穿了啊。然后再测这里，这个整流二极管 也击穿了啊，整流二极管也击穿，估计这个尾压二极管也击穿。尾压二极管也是击穿的啊，好，现在我们把这边在存在的这几个原件再来测量一下啊，再看板子上还有没有短路。 先测整流二极管这个位置，这已经恢复正常，三极管这个位置这也恢复正常，尾压二极管这个位置 也没问题。然后这边还有另外一个辅电啊，测一下这个整流二极管没问题啊，他这个辅电到了这边是接了一个七八幺二，提供一个十二伏的直流电给风扇供电的，那现在就给光雾供电的，这一路出了问题， 接下来我们就给他找元气件换上去啊，换上看行不行？ ok， 首先给他换一颗整流二极管，再给这里换一个二五六六的三极管，最后给这里换一颗十三伏的稳压二极管。 好的，这边损坏的这几个元气件我们已经给他换上去了，接下来我们通电来试一下啊，看有没有反应，来三二一通， 哎，这边的红色指示灯已经亮了啊，来把板子翻过来，我们测量一下输出电压，看有没有，哎，现在还有五十几伏， 继续测住他，我们来上电上，哎，八十四伏稳定啊， 给七十二伏电瓶空载输出八十四伏，没问题啊。好的，现在他这个 打嗝的问题，喘震的问题我们已经解决了，接下来我们再带负载来测试一下啊，看带上负载正不正常。来给他的输出插头上面接上电子负载，接上可调电源。好，我们打开可调电源，然后给充电器通强电通， 哎，风扇已经转了啊， 然后看这边充电的指示灯也亮了，没问题啊，他这个充电的时候亮的是蓝灯，现在一切正常啊。好，这个充电器的维修过程就给大家分享到这里，感谢大家观看。

哎呦我去，哈喽，大家好，今天修一个电动车的充电器，这个线断了，这个断的位置也比较日眼， 刚好在这个接口处，外面还接不了，只能从里面接。具体里面好不好接，打开看一下，我观察了一下，应该只需要把上面几个螺丝打开就可以了。 哎呦我去，我不好干呢，怎么整？ 先试一下这个能不能烤一下软的软化吧， 靠着那个头这里我们就使用这种热接的方式再焊焊上去，这样更稳妥一点 就可以了。然后这个就折回去了，这是密封胶，为了防止他往出拽呢，因为刚他这有原装的一个卡扣，那个找不到了。你给他放一个扎带， 用胶给打上了， 再用一个扎带给固定，这是粘贴好。
