二十块超低成本,手把手教你制作运动相机,无需任何基础,有胳膊有眼就能组装起来。战地记者看图同款画质,先看一下拍摄效果, 运动相机自带麦克风模块,但是录制好会有电流声,这里就不给大家放出来声音了,下面我们教程开始。首先去某宝购买如下硬件, 摄像头模块有四根线,红色跟黑色分别是正极跟负极,蓝色是录像信号线,需要通过按钮开关触发录像。 这里给大家放一个接线图,可以按照这个接线图进行接线。 type c 接口充电,适配大部分充电线, 这是我接好之后的最终成品。开机后,摄像头模块红红绿闪烁,然后就会变成绿色常亮,这个时候摁一下按钮就开始录像了,再摁一次就停止了。注意录像信号线要接到充电模块的负极。 最后大家接线或者焊接有问题的可以找我。注意,因为摄像头模块就七块钱,所以像素不高,也没有抖动算法,别忘了需要插内存卡哈。教程仅供娱乐,欢迎大家讨论交流。
粉丝838获赞30.4万


手搓运动相机保姆级教程来了,也许是全网最详细的,首先得购买这个宝藏级摄像模块,它包括了摄像模块、存储卡、读卡器、螺丝刀,整套只要十块钱。视频后面介绍购买方法。 首先得把摄像模块电路板拆出来,用套装里的小螺丝刀,这个就是核心摄像头模块,这里插存储卡 模块一共有三根线,红线接正极,黑线接负极,蓝线是信号线,信号线负责控制拍照与录像,蓝线清除黑线负极一次,就是拍照持续接上黑线负极三秒开始录像,也就是低电频触发控制 摄像头模块、充电模块、锂电池点动按键开关盒子,这就是全部材料。 首先把三点七伏充电模块接上线,他是负责给电池充电的,使用 tpc y 四接口可以连接手机充电器,左边两根黑线是负极,右边红线是正极,中间两根线接上电池正负极,外面两根线接上摄像模块正负极。 所有接口建议使用热缩管,要做好绝缘。电池正负极接好了,记得是接在中间两条线。 现在把充电模块输出线接到摄像模块上,先安装一个电源开关,在他们两条红线正极之间,这是模块的电源总开关。 然后充电模块与摄像头模块黑线相连,也就是负极要多接一条线出来。接点动开关,这条从负极引出来的线,通过点动开关触发通断信号线,达到拍摄的控制效果。点动开关的两个角,一边接黑线负极,另一边接摄像模块的蓝线。信号线 全部接好了,再来看一遍总体,这才叫保姆级教程。充电模块中间两条线连接电池, 外面两条线连接摄像模块,供电红线通过一个开关,再接上模块正极,充电模块黑线直接连上摄像模块负极,然后负极分一条线出来,通过点动开关连接上蓝线信号线。 我这个外壳尺寸是六乘五厘米,其实尺寸不用固定的,然后打孔工具可以用电钻,没电钻,用电烙铁或者雕刻刀 开孔,我给个参考,这个是可以随意变化的,这个是摄像头孔,旁边这个是电源开关,下面这个是存储卡,转过来,另一边是点动按键,最下面是充电接口,还有这个麦克风开孔, 用手机线或充电宝充电。红灯表示充电中充满之后会变成蓝色。拍摄操作,先打开电源开关,相机会亮起蓝色电源指示灯,短按一下,点动按键,红灯会短暂亮起。这个就是拍照模式,长按三秒,开启录像模式, 录像中红灯会持续点亮,再按一下,停止录像,红灯会熄灭。把卡取出来,然后使用套装送的读卡器复制到电脑中,完工 截图,保存这张商品图片,然后去购物平台以图搜图查找就可以了。我让老板把配件全放在一个链接了, 可以一次性买全。如果实在找不到同款,也可以用其他的摄像模块来做制作原理都是一样的。搜索关键词,航模摄像头,如果觉得有用,希望能得到收藏转发。

请按 l 型板固定摄像头,麦克风打孔派派打孔自锁开关固定派派孔位精确派派防水胶处理麦克风防水胶处理,焊接电源疏出现,贴好派派防水盖 接线测试功能,盖好盖子,看看密封性,再开机测试防水性能测试,看看是否有液体进入,测试完成,防水效果非常好。安装头盔灯,把 usb 接口换成 ipad, 直接插入运动相机,开灯, 手搓一个小充电宝给头灯供电,也可以给运动相机边充边录,实际拍摄效果非常清晰。爱了爱了,自动感光,晚上也清晰。防水不错,手机连接,随时可以下载视频。

一台属于自己的便携式运动相机,首先准备这些零件,摄像头主板乘一,微型滑动开关乘一, t p 四零五六,充电模块乘一,按动开关一,细电线二。接着按照视频末尾的电路图,把这些零件组装起来,再搭配电池,最后做好外壳封装,一台小巧便携的 diy 运动相机就完成了。无论是记录运动瞬间, 还是日常第一人称视角 vlog, 它都能轻松胜任。快动手试试打造属于你的专属拍摄装备吧!

这是我从一个快问价拆了一个飞控,他这个无线图传,我现在要改改造成一个是一个远程的小摄像头,然后现在他这有四根线,现在只要保证他有用的线就 ok 了。这是他的两根天线解救信号线,然后现在去掉他的所有外接配件, 这是他的摄像头,他这这个图上他有两个摄像头,拆出来了,然后现在需要把这四根线弄下来,挤上注焊剂, 先把这四根线拆下来,确保有用的线。 ok, 先把它这上面的四根线一下拽掉啊,然后再先给他把上面的吸一下脱掉,还要用煮焊机,这是吸的 脱干净, ok, 这拖起来还是比较方便的。 然后现在是要拆切两根电缆线,这个是到了还得加个扩点,还可以改装来用的,然后不长不短就行。把这两根线先最基本的堵上吸,然后再然后堵上吸,然后吸丝, ok, 然后给它焊接到这个上面,擦一下残留物。 ok, 现在你把它的焊点擦的挺干净的哦,这个 v d a t 是 它正极,然后 g n d 是 它的负极,然后剩下的是它的信号线,这次给它这么焊,压到这里 一根线都已经很好了。然后这是他的腹肌, ok, 这样他的两根线都已经给他做好了,把它剪掉,修剪一下,可以再用纳米海盐把他的海盐擦掉, 擦完之后就是给他把这一段的线皮给他剥开,然后给他再次涂上锡, 把这个线头剪齐,这剪齐剪不齐齐都无所谓,就是我有点强迫症。 ok, 看,这就已经焊接完成了,这俩人虚虚。然后把它先放他的主摄像头, 然后呢它的辐射给它充上电,看下它的电源指示能不能正常的亮起来,能亮起来就是完成了百分之九十九点九。 ok, 这个灯是能亮的,看 能亮这个灯,然后电流看上去也是正确的,因为这个东西要跑一把以上才能正常用的。然后给他连一下他的 wifi, 还给他接下天线,等一下, 这是他两根铜头线,也可以要到天线,接上天线再次通电,然后连上 wifi, 看一下 电流跳上去了,可以,然后打开他的软件,他现在特别糊,是因为我给他贴一层保护膜,把膜揭掉就会好一些。短路重新连吧,得重新连一遍 点,我也能正确跑上去,等待一小会。这么低电流哦,接触不良,重新加上,确保加稳。这是呗,看一下有多美, ok, 又又给蹦出来了,连上了, ok, 现在就应该正确连上,看一下,看 延迟还很小的这个画面。可能 pos 三看起来不太清楚,但我实际用我来看吧,其实还可以。 ok 了,就是改到这已经正式的成功了。

大家好,我是龙哥啊,我们可以自己数搓这个运动相机啊,原来是,我计划是这样子,我就把这个帽子就是用做一个这种像运动相机的这种外框,然后把这种 镜头给它装到这里,这东西装到这里,把电池也装上去,把这个电池也装上去 啊,然后呢,但是我觉得啊,因为每一个人可能实际使用当中有点不太一样啊,他有点区别,区别是什么呢?就是如果说我把这个装在这上面去,感觉有点张扬的,就是我走到外面去,感觉有可能会引人注目,有点张扬的啊,后面我在想, 那么这个东西能不能装到那个头盔上呢?装到头盔上也是可以的,没有问题的,但是我觉得装到头盔上对于我来说用处也不是非常大,因为我每天就是两点一线。 然后呢,有些人他如果想要装头盔上是也是可以的,非常简单的。然后呢,我这个我后面,我我现在最终采用的方案,我应该是这样子,我就戴个帽子,我主要用来做什么呢?我主要是用来 那个,就是我录作品的时候啊,我可以解放双手,可以解放双手啊,我就到时候就粘在这里啊,粘在这里啊,这样子,给它给它粘起来,让它把那个按钮粘在旁边,然后电池给它放到放到旁边,对不对? 或者是说弄一个那种 usb 的 那种蓝色的幺八六五零电池装到这后面去,那这样子我们就可以数错一个,是吧?行车记录仪,或者说是那个 那个效果比较好一点的这种啊,拍照的也可以啊,因为我们这个东西我们戴在头上,我们录作品的时候啊,录作品的时候,其实我在这坐着,我就可以解放双手了,不用一只手拿着手机啊,另外一只手又又来搞那个东西, 对不对?我原来设计我是想着弄,弄成这样子就坐到这里面去,坐到这里面去啊,这样子的话,就是 啊,他这种效果可能会更好一点,这个可以,可以把它卡到那个头盔上去啊,这个可以装到那个电动车上,但是我对于我来说,我觉得啊不太实用啊,我装到电动车上去,虽然电动车经常跑来跑去,它很脏的啊,又不好充电, 然后还不如坐到那个头盔上去,在头上打个孔,把这个塞进来,用电那个热熔胶给它封一下。行,但是我们现在坐在这个帽子上去就很简单 啊,这个帽子这边的拿个热熔胶给它封一下,对吧?把这个盒子给封一下啊,这个是它主板,这个是它摄像头啊,这个是它控制的一些开关啊,然后呢它是 usb 的 这个头啊,给它给它供电的, 我们买一个那种 usb 的 那个那个电池就可以了,或者是我们直接,因为我只是用来,用来干什么呢?我只是用来录作品的 啊,或者说有空的话你拿出去外面啊,拿出去外面啊,也是可以,比如说去外面走路的时候都是可以用这个东西,对吧?我就一插这个充电宝,一插这个充电宝, 一插这个充电宝啊,它立马就开始录了,对不对?一通电就可以录的,你看这个灯它不就亮了吗? 对,等一下,它一闪一闪,然后它录,而且这种效果非常好,它是四 k 的, 四 k 的 这一百来块钱,呃,这整一个加上那个电池的话,还有那种,我们我这个,我这个是有一个,那个有一个卡的,这个卡我是选的是六十四 g 的, 它最大支持一百一百二十八 g 啊,我但是我觉得一百二十八就没必要,一般情况下就是如果说我们,比如说你用于那个行车记录仪的话,一般你发生问题的话也就一个小时之内吧。啊,其实我觉得三十二 g 都够了啊,不需要那么大啊,看每个人自己实际应用吧, 一百二十八 g 的 话就能够录很长时间了。那我觉得我这个六十四 g 正好起中间值是可以的啊,到时候我把这个做,到时候把新把做好的作品再发出来。感谢大家 啊,这种录制效果我们这个都能看得到的,你看啊,这个就是我们的手机啊,在他就录哪里,眼睛看到他录哪里啊?是不是这个就是我们手机看到那一栏,对吧?现在他就已经在录制了。 然后呢?啊,这个是我们做瓶子,比如说我现在要要录教程,那我现在做什么啊?这个录的清清楚楚啊,非常的好。那是吧,我解放双手,解放双手只要给大家讲解,而且录出来这样的一个视频,我们不需要怎么剪辑啊,就可以直接用 啊,我现在去外面看一下,去外面看一下,我现在拆了一张十六 g 的 卡,然后呢应该能够录一个多小时,一两个小时 啊,这就是我们录户外的这种效果,户外的这种录制效果啊,这是我在走路啊,我在走路,应该我这个人工防都还可以啊,然后能绕过来 啊,走路,对吧?啊?这整个效果大家看一下,因为它这个带录音带 wifi 功能,然后呢内存卡是支持一百二十八 g 的, 最高 一般八个 g 那 个内存卡就能够录一个小时,以此类推。好,记得点赞关注哦。
![#技术分享 #diy #diy记录仪 #自制运动相机 #手工制作 让我们一起享受diy带来的乐趣,记录仪真4k,可语音控制,支持语音控制,开启wifi,关闭wifi,打开录音,关闭录音,开始拍照,这款华为海思金色散热片真4K记录仪主板+镜头模组,支持最大128G tf卡,通电自动录像,支持语音控制,2160p录像,真4K,不是1080P,是手工diy爱好者的首选[赞][赞][赞]可以手机WiFi直连回放,实时查看。5-12v供电,网红diy推荐](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/96a4a27c942df2e616c6bcb37273e53d~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2085177600&x-signature=Bmf3Ih7pktpT9ua6bvmkjLShDBg%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=202601310806194E24861402A46A4086CD)
兄弟们,现在到年底疯狂的享受 diy 的 乐趣吧, 你看全是华为海思金标散热片,这个主板加镜片,然后呢还有喇叭的支持,语音控制, usb 的 接口,尽情的享受几十个。嗯,现在这个板已经涨价了哈, 然后每一个我们都有板,都配好板,这个板也可以拆,谢谢大家。

手搓的防抖大广角运动相机使用五十二元的五菱行车记录仪改装教程在上一期视频,网友评论说太大了,今天我决定把它改的更小,先把配件拆出来,体积大的原因是我用了大容量电池, 只需要把盒子裁剪掉,百分之八十使用,剩余百分之二十改装就可以了。改成充电宝供电,需要买一条几块钱的电源线,它的一头是 usb 接口连接充电宝,另一头公母头连接运动相机,公母头接上, 然后接上运动相机,正负极即可。外壳改好了,减少了百分之八十的体积,这个大小大家觉得便携吗?把电源插上就可以使用了。 昨天实拍测试出了点错,忘记撕掉镜头保护膜了,今天重新去拍摄一次样片,摄像头可连接手机,控制 f 一 点六大光圈一零八零 p 清晰度,还有 e k 到五 k 更高像素可选择自带防抖功能,感兴趣的可以去我橱窗看看。详细改装教程也在我上期视频 制作非常的简单,只需要接上电池与开关即可,后面我会发布更多不同配置运动相机改装方案,感谢你的关注!

大家好,我们现在来做那个行车记录仪,也是要我们的运动相机啊,现在材料已经到了,很简单啊,我们电池接一个那个稳压器啊,就是这个是呃,三点七伏转五伏到十二伏的,然后呢给它接到这个充电模块里面去。 充电模块呢?然后呢再把这个芯片还有那个摄像头啊装到这里面去,给它固定好这个按钮。我准备就是这样给这个地方开个开个槽,在那下面粘住啊,这里面开个槽,呃,这边旁边给它开个槽,给它做一个充电的, 然后把芯片还有那个东西固定在这上面,电池这里合上去就可以了,非常简单的 啊,喜欢自己动手的可以自己做一个,这种的话在母多的话你们赶紧去买,它的价格就是这个配件它一直在涨,一直在涨价 啊,喜欢玩的话都去玩吧。

大家好啊,经过努力啊,咱们这款运动相机啊,我们佩戴这种挂脖子上的。这个啊,真是开盖仪式,我们这个开机 啊,已经开机了,开始录像,开始录像,然后呢我们用那个 wifi 去连接它啊,这一款我们是华为海思的那个主板啊,高清的。那我们直接连上去 啊,现在它就已经在录像了,开始控制设置好 ok 啊,写的清清楚楚啊,华为海思四 k, 有 时间的,你看啊,非常的清晰啊,非常的清晰,等一下我们拿去外面去看一下,拿去外面去看一下,然后呢我这里面有两个按钮,一个是一个是拍照, 拍照已完成,这个拍照原来一个是停止录像暂停,对吧?这里面现在就是录录像暂停,然后呢再按一下开始录像啊,他就录像了 是吧?啊,这就是我们那个房间里面的这种效果,我们现在去啊,外面就这样待在胸胸前,那就刚刚那种效果。对,就这样 走两步啊, 这是实时的效果,这右手拿着这手机是实时的效果, 因为外面现在太阳特别大,反光特别厉害, 你看我在走路,走着路里也不是很晃,感觉还可以。

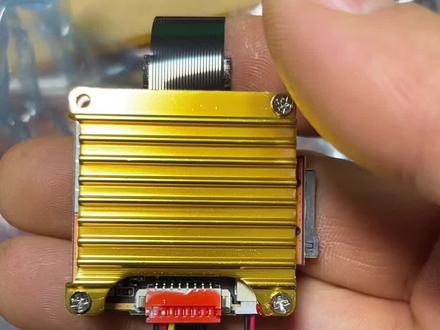

家人们,这个就是那个金色散热片的 海华为海思的主板啊,真四 k, 它是带什么的? 它是带了有喇叭的,看到没有?这有喇叭的,然后呢这个镜头我们是有壳的啊,有壳的 啊,这个镜头是有刻的,然后呢有按键, 一个是拍照键,一个是啊暂停和录像的那个功能啊,这边是麦克风啊,这是开机。 然后呢这个呢?啊基本上对于我们有呃,玩 diy 的 时候这个线是没有用的,我们一般是从这个地方剪掉,从这个地方剪掉啊,这个线我们就自己去接电池。 那就可以了啊,你如果想做到帽子上啊,就把它整一个做到帽子上,如果说啊,你想把它做到像我们这种啊相机上,那么就把它啊做到相机里面去 啊,这种这种主板啊,我看网上那些啊? 谁啊?谁啊?什么鱼?那里面有人把这个东西卖了,一百多,一百三十块钱啊,就这个 啊,我是找厂家拿的货,我是找厂家拿的。

挑战三秒钟手搓运动相机,首先买这种航拍模块,然后一秒,两秒,三秒制作完成,它已经亮灯成功启动了。用手机连接摄像头 wifi, 无需密码,连接上之后打开摄像头应用,就可以直接使用相机了, 甚至不用插内存卡,因为录像与照片是会存储在手机,这个是拍照,下面这个是录像, 这个应该就是全网制作最简单的运动相机了吧,再小白也能学会。电源接口后面可以引出正负极两条线作为电池供电使用,使用电池为三点七伏锂电池,在电池正极增加一个电源开关,负极直接连接就可以了。 焊接好之后是这样的,开机会亮起蓝灯,再随意找个盒子把配件全部装进去,再打几个孔,外接电源孔、开关孔、存储卡孔,还有镜头孔,全部安装固定上就做好了。内置电池板,制作完成, 运动相机拿在手上走路录制,存在存储卡里的会更高清。这个摄像头的规格是一零八零 p 三十多块钱买的,重点是它无需接线到手,直接插上充电宝就可以使用。 有需要的朋友可以截图查找或者搜索关键词,航模摄像头。关注我,获取更多手搓视频。

五十多万人看过的三十元手搓运动相机教程来了!先看成片相机由三部分组成, 摄像头模块加电池加充电模块。第一部分摄像头直接搜航模,摄像头模块优先选带麦克风,不然露出来是哑片,价格大概十几块。第二部分是电池和充电,重点来了,电压一定要对上摄像头参数, 我这套选的是三点七伏电池,也可以买焊好的一体充电加电池模块八元左右。第三步是接线 摄像头一般三个引角正负控制,不同模块控制逻辑可能不一样。我这款是接地控制,短按拍照,长按录像。最后找个你喜欢的外壳,先摆布局,再开孔 修边装进去手搓运动相机完成下一期更新。怎么选?外壳怎么开孔?不翻车?怎么防抖和散热?
