热水器霍尔传感器怎么检测好坏

它叫后耳感应器，网购八毛。当你的燃气热水器打开水龙头之后，不启动，不加热、不工作，需要多重复几次才能启动，就是它坏了，找人维修就得一百八。其实更换特简单，你一看就会电源。拔掉底部两颗螺丝，还有上面螺丝拆掉，外壳拿掉，面板显人形线拔掉。 往这看，这有一个黑色的带三根线的，就是霍尔感应器。把这颗螺丝拆掉，旧的霍尔上这个插头拔掉，换新的时候注意霍尔上这个螺丝一定要拧紧，不然感应不灵敏。然后这头插头插上面板，回位搞定。我是老谢你维修圈的朋友。

这个小玩意户外充电器，网购价三块八毛钱，刚加的热水器，不启动不加热，没有任何反应，反复启动好多次有可能才会加热，那就是它坏掉了， 如果找师傅上门更换的话，最少送你个百八十块。其实更换它非常简单，你一看就会一步拔掉。热水器电源热水器面壳底部两颗螺丝，面壳上头两颗螺丝也拧下来，拔掉面壳， 面壳里头有个插头，轻轻的拔下来，热水器的右下方找到水流量传感器，看这一颗螺丝固定的就是这个霍尔传感器， 它是有一颗螺丝固定的，我们逆时针拧掉螺丝小东西，它是个通用件，把新配件放上，然后拧紧这颗螺丝，这颗螺丝一定要拧紧，否则它感应不灵敏后将面壳归位，这个维修就搞定了。

接下来我们讲一下每个配件的识别，即如何测试他的好坏。首先二百二十伏输入到达主板，先把电源插上， 再测试主板上面，看一下他有没有二百二十伏，如果没有二百二十伏，那么就是插头或者线路的问题，测试为二百三十四伏正常。如果此时显示板没有反应，我们还要测试主板到显示板的供电是否正常，测试五伏和 d 之间的直流电压， 测试五伏供电正常。如果供电正常，显示板仍然没有反应，那么就是显示板损坏，如果没有供电，那么就是主板损坏。 我们再来看一下水流传感器，它的主要作用是检测热水器水箱里是否有水流流过，一般安装在进水口处，一共有三根线束，其中红色是五伏供电线，黑色线是地线，黄色线是霍尔信号检测线。拆开给大家看一下里面的结构， 有水流流过的时候，它这个液轮就运转，这个磁铁和霍尔就产生一定的信号，利用这个霍尔的感应传输到主板，这样主板就能检测到热水器有水流流过。 水流传感器最容易损坏的地方就是这个磁铁，有的铁锈和污垢最容易吸附在上面，这样的话它的运转就不畅，取下来之后把它清理干净一般就可以了。另外还有一种四线的水流传感器，下开看一下它里面的结构， 他相比三线的水流传感器，其实他多了一个温度传感器，这个就是他的温度传感器，一般他选用的是一个五十 k 的 负温度系传感器，他的温度越高，组织越低， 用万用表可以测测它的阻值，测试为三十五点六 k， 如果它的阻值过大或者过小，那么热水器不会工作显示故障代码一零。我们看一下它的四根线是如何的连接，这根绿色线现在连接的霍尔，黑色线是地线，黄色线连接的是温度传感器，红色线是供电端， 这样大家看的更仔细一点。如果我们在维修当中，热水器供电正常，打开龙头之后，整机依然没有任何反应， 我们可以首先代换一个水流传感器进行测试，这个水流传感器的进水口和出水口标搞反了，这后面都有一个箭头符号的标识，可以用嘴吹下进水口，看热水器是否有反应。 现在热水器风机已经运转，有了打火的声音，那么就证明是水流传感器损坏，如果依然没有反应，那么就是主控板的问题。我们在更换水流传感器的时候，一定要看一下他三根线的位置是否相同，如果不相同我们把它换过来就可以了。 接下来我们讲一下风机的供电，这三条线就是风机的供电线，他的黑色线是公共端，蓝色线是低档位，白色线是高档位。热水器在刚启动的时候，一般是低速档位运转，直接用万用表插在他的低速档位上测试就可以了。现在我用万用表插在了低速档位和公共端。 我用嘴吹下水道传感器，看一下电压是否有变化。 现在有了二百三十五伏的电压，风机开始运转，如果没有供电，那么就是主板损坏，如果供电正常，风机不运转，那么就要检查后面的线路，这个风机我们可以测试它线圈的组织，来判断它的好坏。 一般它的组织在五百至一千欧左右，它的黑色是公共端角位，测试白色线为五百八十六欧，基本上没有问题。再用黑色线测试，蓝色线为九百四十四欧， 那么他组织小一点的白色线五百八十六欧为快档组织，大一点的蓝色线为九百四十四欧，这个就是他的慢档位，如果测试他的组织相超过大，那么电机则损坏。还要测试电机线圈对地的组织是否无穷大。把表笔的档位调试到最大， 测测它的线圈和外壳是否有一定的组织，如果组织部位无穷大则损坏。我们还要测测它公共端和电容端是否通路。这根黑色线也是公共端，它也是电容的运行端，如果两根线不通则损坏， 通的就没有问题。还要测测它启动端的组织，它的组织会比慢档位还要大，刚才我们测测它就会比九百多欧还要大， 设置为一千一百八十八欧没有问题，这样就判定了电机的线圈没有问题，电机不运转，我们还要测试这个启动电容，这个启动电容的容量一般在一维法左右，把万用表调到电容档位，我手上这个电容刚刚一维法， 车子为九百八十八 n 法，接近一维法就没有问题，误差在百分之十以内都正常。我画了一个电路图，这样大家更容易理解一点，公共端和电路的运行端，其实它就是一条线，如果车子不通的话，那么肯定损坏了。公共端和高速档位的阻值就为最小五百八十六欧， 公共端和低速档位的阻值就更大一点，公共端和电容启动端的阻值又更大一点， 为一千一百八十八欧。那么根据这个电路图来测试它的组织，不仅能够判断它的好坏，也能找到它每个脚位相应的作用，只要找到它两根相互通的脚位，那么它就是公共端和电容的启动端，然后再用这根线测试其余的几根线， 测试到组织最大的那根线就是电容的启动端，测试到组织最小的那根线就是高修档位，测试他的组织在中间的就是低修档位，如果测试他的组织相超过大或者过小，那么电机则损坏。 风机运转之后，接下来工作的就是风压开关，再来看一下风机是如何启动风压开关，风机越能运转的时候，他就会有一定的吸力，利用这个挡风口把风压开关倒通。 这个导风口洗口的位置一定要朝着蜗牛壳底部，如果方向不正或者有堵塞，他就不会有吸力，通过这个导管连接到风压开关， 有了吸力之后，风压开关的两根线倒通，这样就传输一个信号给主板。如果风机运转正常，导管没有吸力，那么我们就要检查吸风口和排风口以及这个吸风管是否有破裂。 这个风压开关我们在维修当中遇到损坏的是特别的多，我们再总结一下这个电机，如果电机供电正常不运转，首先检查启动电容是否损坏，再检查风机叶轮是否卡死，如果都没有问题的情况下，就测试电机线圈组织，如果风机运转显示风压故障呢？首先检查排污口是否有堵塞， 在检查挡风口位置是否正确，挡风口处是否有污垢堵塞，挡风管是否有破裂，如果都没有问题的情况下，那么直接更换封压开关，这个封压开关它内部有一个接触点，入口处有一定吸力的时候，里面的围洞开关倒通，测测这两根线就为通路状态， 我用这根导管给大家演示一下，现在测试这两根线就为开路状态，现在我用嘴吸一下这根导管 就为通路状态，如果不通则损坏。接下来我们再看一下点火针，点火针安装的位置就在火牌上面，外面连接的脉冲打火线， 两个打火针的间距在一厘米左右，如果打火头有污垢，或者打火头的间距过远或者过近，会影响点火的质量。天然气就是从下面的炉头上来，遇到了火花就形成了火焰燃烧， 点火针不好点火。我们首先检查他的接头是否有污垢，两个针尖的距离是否在一厘米左右，火牌上面是不是有污垢和杂物，以及陶瓷片是否有破裂，点火针的接头是否有接触不良或者开路的现象，当然最重要的还是火牌有天然气出来。 接下来我们讲一下主气阀，主气阀工作的同时，比例阀也一起工作，天然气上来到达第一个阀门的就是主气阀， 它的作用主要是打开和关闭天然气，再过来之后就是比例阀，它的主要作用是调节天然气出气量的大小，从而把出水的温度调节到一个设定的温度，比例阀出来的天然气就到达气孔，气嘴出来的天然气到达火排的入口处， 上来之后就到达火排，这个时候如果遇到了点火中的火花，就会形成火焰燃烧。我们再说一下这个主气阀和比例阀如何测试它的好坏，它的内部就是一个线圈和磁铁， 它的线圈我们可以测测它的阻值来判断它的好坏。正常情况下都在一百欧左右，测测为一百一十一欧没有问题，比例法的阻值正常情况下也在一百欧左右，测测为八十二欧也没有问题，如果测测它的阻值过大或者过小则损坏。拆开给大家看一下它内部的结构， 它主要作用就是利用线圈来控制阀门的打开和关闭，当阀门打开的时候，天然气上来经过阀门到达比例阀，这个总气阀的供电一般在十二伏至十三伏左右。 我们在更换主气阀的时候，这个密封圈一定要上好，不然会引起天然气的泄露。如果车子它的线圈组织正常，它的供电十二伏也正常，依然不工作，那么我们直接把它更换了就可以了。虽然这个主气阀标识了正极和负极，但是它的两条线不分正负的差都可以。 接下来我们再看一下这个比例阀， 比例阀的结构和主气阀就有点出入， 它是通过电压的高低来调节阀门的大小，这样就调节了它出气量的大小，也就是调节了热水器出水的温度。我们在维修当中遇到最多的故障就是这个弹簧有点卡，这样就会导致它调试的出气量不准确，也就会引起热水器的出水温度不准确。 那么我们可以下开处理一下，或者直接更换一个比例阀，这个比例阀的插线端头它分正极和负极，它的下面也有标识，这边是正极，另外一边是负极，如果正极和负极插反了，它是不会工作的。它的供电电压一般在十至十七伏左右，电压越高，它的出气量就越大，电压越低，它的出气量就越小。 如果测着它的线圈和供电都没有问题，他依然不工作，那么直接把它更换了就可以了。接下来讲一下火焰检测针， 火焰检测针的位置一般都离点火针比较近，它其实就是一根导线连接的主板，一旦感应针有了一定的温度，它就会传输一个信号给主板，这样主板就接收到有火焰燃烧的信号。如果火排上有污垢或者感应针偏移火焰，这样热水器就会停止整机工作。 如果火焰燃烧到感应针依然要熄火，那么我们首先检查感应针有没有损坏，这个接头是否有松动。 如果都没有问题的情况下，我们还要看一下主板出来的地线有没有连接好，如果做地线脱落或者没有和外壳连接好，这样热水器也会出现熄火保护。如果地线都没有问题，那么就是主控板损坏了。接下来我们再说一下温度传感器，一般它的组织都在十 k 或者五十 k， 安装的位置都在热水器出水口处，它的主要作用是检测热水器出水的温度，从而主板调节比例阀的电压，让热水器一直处于在一个设定燃烧的温度，根据每个品牌的不同，一般它选用的是一个十 k 或者五十 k 的 负温度系传感器，温度越高，测出它的组织越小， 测试为四十六点五 k， 那 么他就是一个五十 k 的 温度传感器。在常温二十二度的时候，测试他的组织应该就是刚刚五十 k， 根据室外的温度测试他的组织如果相差过大，那么就损坏。接下来我们说一下这个分段阀，分段阀的位置呢？一般安装在比例阀后面， 我们看到它上面标识的供电是二十四伏，其实我们测测它供电的两端电压只有十二伏，还是给主气阀一样，测测它的阻值就可以判断它线圈的好坏，一般情况下它的阻值还是在一百欧左右， 测测为一百二十一欧没有问题，如果阻值过大或者过小，那么易损坏。我们再拆开看一下它内部的结构， 他内部的结构其实就和主气阀一样，有了供电就控制阀门的打开，没有供电就控制阀门的关闭。当他的阀门打开之后，天然气就从这里过来，到达另外两个气嘴， 这样热水器的全部火排都形成火焰燃烧。他的工作条件是比例阀，已经把他的阀门调到了最大，热水器也无法达到设定的温度，从而主板给分段阀，分段阀的阀门打开，让热水器的火排处于全部燃烧状态。 我们再看一下这个超温保护器，它安装的位置是紧贴在热水器的水箱上，如果热水器由于某种原因温度超过了八十度，从而它断开，给主板一个信号，主板就停止整机的工作，当温度降下来的时候，它自动通路，测测它的通断就可以判断它的好坏， 车子为通的有没有问题。还有最后一个地线，地线的连接也相当的重要，如果地线没有和热水器的外壳连接好，那么热水器也会熄火保护。接下来我们再说一下热水器是如何进行加热。 天然气从这里上来，到达火盆燃烧，火焰直接燃烧到水箱内部，整个水箱一直由水循环流过，这样热水器流出来的水就是热水了，调节火焰的大小就能够调节热水器出水温度的高低。 热水器燃烧的二氧化碳经过上面的排风电机全部把它排到室外。这节课就讲到这里了，下节课讲热水器的维修方法。

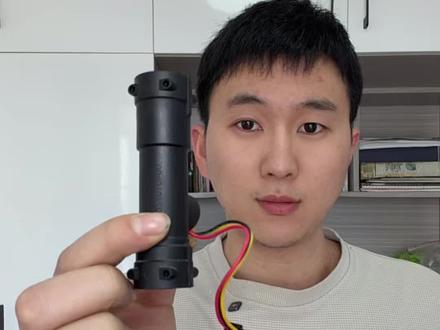

他叫水流传感器，网购七块二蛋家的燃气热水器，打开水龙头不起痘，不工作，没有任何反应，就是他的问题，你找人维修又要花一百多，其实自己更换非常的简单，你一看就会 拔掉插头，关掉冷热脚阀，拆掉面板的上下螺丝，拿开面板，拔掉排线，这个右下角连接水管的就是水流传感器。我们用钳子把上下的卡子拔出来，我们拆掉进水接头的两个固定螺丝，向下轻轻的晃，把它 拿出来，左手固定好铜管，右手拿着传感器的底部斜着向外拉，左右换一换就可以拿出来了。里面的磁转子如果被卡住，也会出现不启动的情况，我们先把它清理一下，插上排线和电源，我们来做个测试，从水流传感器的底部向里面吹气， 我们发现这个风机已经联动了，那证明这个传感器只是卡住了，并没有坏。把它清洗干净，所有的配件按原样装回就可以了。

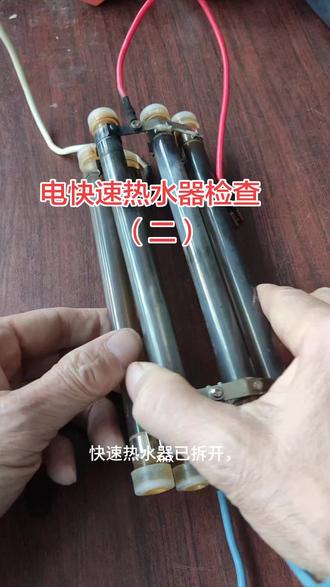

快速热水器拆开这两组看似普通玻璃管，其实是发热管外涂有导电层，通电发热后水流过，升温发热。拆下一只，检查外面发热导电层， 用万用表电阻档检查表比滑动电阻均匀变化，说明发热管正常。 装上后，再测量三根发热管，总电阻为十八欧左右，大约两千七百瓦。再来检查发热管外保护盒盖， 盖内并连装有两颗温度保险丝，测量正常。反过来检查温度开关正常。再测另一只温度保险丝正常。电路主板有一颗保险丝，测量正常。 插上温度传感器接头，装上水流传感器，通上电，按控制按钮没反应。用腕表测量电源显示两百二十四伏，测量五伏电没显示。再测量十二伏直流电也没显示。 再测变压器电正常，变压器自己有十二点四八伏也正常。 再测电容两吨无电压。 检测这四只二极管，左右两只感觉没反应，中间两只正常， 两只二极管已拆下， 再装回两只好的二极管， 再一次通电， 通电已有数码显示，主板操作程序正常。

下面介绍一下燃气热水器的常见故障， 那么对于燃气热水器来说，最常见损坏的软件就是第一个水流传感器， 第二个风压开关，第三就是我们所说的电机当中的启动电容， 下面我们就这三个，我们简单介绍一下如何进行攀比 和损坏之后所见到的现象。那么对水流传感器来说，我们从这个工作流程都可以知道，水流传感器 它转动之后，它这个信号送到电脑板，电脑板才能控制风机， 根据这个现象我们都可以知道，当水流器传感器坏了之后，风机不转， 那么风机不转，风压开关不会，其他的通通的就不会工作，那么像这种情况下就可能是水流传感器 坏了呢？第一个方法就是我们 用万用表测量他的三线的这一个，我们就三线来说黑线和红线之间的阻值，那这个红线和黑线的电压应该是五伏，那么 黄线是它的输出的，那么它有几分之间在变化，那么最直接的方法就是我备用一个 水流传感器，然后我们把这个水流传感器用水一吹， 你一吹之后看风机也转啊，那么像这种情况下就是随流传感器会损坏， 这是我们所说的水流传感器的判别方法，最好的方法呢是待换，因为它里面是一个霍尔原件，不好进行准确判断，待换是最好的方法。

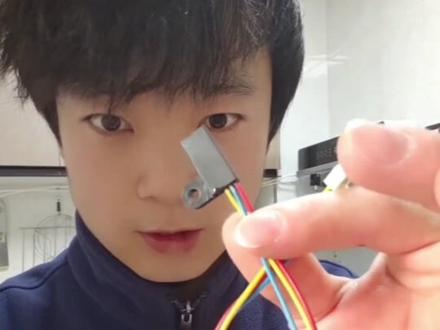

他叫霍尔感应器，网购三块八，就当你家燃气热水器开机无反应，开热水不工作，你找师傅上门维修，他就价值二百块，更换起来非常简单，你一看就会拔掉电源，拆掉底部两颗固定螺丝， 拿下面板往这看，这个黑色的小开关带三根线的，这个就是霍尔感应器。把这颗螺丝拆掉，旧的霍尔传感器从这主板上拔下来，买个新的霍尔传感器插回原位，把新的霍尔传感器装回原位，拧紧固定螺丝，把面板装回搞定。记得点赞关注哦！

太阳能热水器水温传感器故障维修太阳能热水器水温传感器故障导致水温显示不准确或无法准确控制加热 定位。水温传感器的位置一般位于水箱内某一部位。使用万用表测量水温传感器的电阻值，将测量值与正常范围对比， 若电阻值异常，说明水温传感器损坏。更换相同规格的水温传感器。 安装新传感器时注意连接牢固，确保与水良好接触。检查传感器与控制器之间的线路连接是否正常， 重新连接松动或破损的线路，保证数据传输准确。测试水温显示是否恢复正常，加热控制是否有效。

上一节我们说了水流传感器的故障，当代换了之后，首先要保证我代换的东西是好的，它现在风机还不转 啊，那么有可能就是我们的电脑板有问题， 如果是好的，这时候风机会转动，那么风机转动之后，我们可以扯一扯风 压开关，在正常情况下风机一转它就会倒通，那么如果一倒通，说明我们这一个 风压开关是好的，我的风机是好的。如果风机不转， 那么我们的车这几个第一个风机的输出线， 风机这里根据它的电路图我们可以知道它有两个档位，一个是高速，一个是低速， 那么黑的和红的它是二百二十分的电，它是高速，黑的和橙色的它是低速， 我们也可以测一测它的阻值电压。第二还要测一测它外面的启动电容啊，启动电容， 它外面的启动电容一般呢是因为法，也就是准确的判断它的是电机损坏还是电脑板损坏，如果有输出电压， 呃，电机还不转，呃电启动器也是好的，那么就是电机损坏，如果没有输出电压， 那么就是电脑板损坏。下面我们来演示一下工作的时候 它的两台的电压，也就是说风压开关是否倒通，我们打到风鸣档来进行测量一下，然后我来进行吹来判别它的好坏 啊，风机转了，开关倒通了啊。

太阳能热水器水温传感器故障维修太阳能热水器水温传感器故障导致水温显示不准确或无法准确控制加热定位。水温传感器的位置一般 位于水箱内某一部位。使用万用表测量水温传感器的电阻值，将测量值与正常范围对比， 若电阻值异常，说明水温传感器损坏。更换相同规格的水温传感器。安装新传感器时注意连接牢固，确保与水良好接触。检查传感器与控制器之间的线路连接是否正常， 重新连接松动或破损的线路，保证数据传输准确。测试水温显示是否恢复正常，加热控制是否有效。

家里有这个热水器的，一定要让你老公学会这些热水器常见的维修技巧。打开热水，热水器不响，他也不点火，你就把热水器打开，找到里面的水流传感器 更换就好了。热水器点着火，火又灭了，反复点水，忽冷忽热爆一一故障。在热水器侧面这个位置，找到这边感应针，拆除感应针，拿砂纸全部打磨干净，再把它装进去就好了。 开热水，热水器上显示花洒标志，但听不见里面风机转动或者听见嗡嗡响，在断电情况下更换风机启动器就好了。热水器报 e 五风压故障，有的也报风机排烟系统故障，那就是这个风压开关一般有问题，更换就好了。 用热水器的时候，热水器不点火，再使燃气灶的时候，燃气灶也点不着。你先检查燃气表是不是没废了，或者没电了，把燃气表处理一下，基本上就能好。插座有电，但是热水器完全不通电，这时主板坏了，更换主板就好了。

一分钟教会你热水器所有维修方法。热水器开水没有反应不出热水，换这个水流传感器就好了。热水器显示一一不加热， 换这个传感器就好了。热水器不通电，换这个变压器就好了。热水器不加热，换这四个继电器就好了。热水器高温报警，换这个八十度的温控器就好了。

来，今天呢给大家介绍一个非常好用的维修小工具，就是我手上拿的这个啊，信号模拟器啊，他可以模拟两种信号啊，第一种就是那个风压传感器，第二种就是水流传感器，那么我找了一个热水器给大家演示一下，给大家看。这个热水器啊， 就是我们在上门维修的时候呢，假如说咱们上门维修，用户说这个打开水龙头，这个热水器没有反应，那么我们首先要考虑的就是水流传感器坏了啊，是不是有问题，对吧？那么这个东西呢， 用万用表呢，不是很好测啊，那么这个时候呢，你就可以用这个那个模拟器 模播到第三档，模拟水流传感器，我们把它原来这个水流传感器给它拔掉，然后怼上我们这个水这个模拟器哈，这个热水器就应该要无条件的启动啊，不管他有水还是没有水啊， 如果他启动不了，就是主板这边的问题，如果他能启动，就是水流传感器坏了，就这么简单。来，我给大家怼上去，给大家看一下， 灯亮了啊，大家看这边有反应了，已经在点火了，我们把它拔掉 好停掉了啊。然后还有一种就是咱们把这个热水器啊，假如说从用户家里面，就像我这样，把从用户家里面把热水器拿回来修，修好之后我需要测试，但是我又没有水，怎么办？ 同样的还是用这个东西给他怼上去，我们不需要水，这个热水器就能启动起来。还有就是风压传感器的模拟呢，和这个用法是一样的，因为这个热水器没有风压传感器，所以呢这个就演示不了了啊？以后有机会再给大家演示。 怎么样？大家觉得东西，觉得这个东西是不是很实用啊？如果觉得有用的直接戳左下角。
