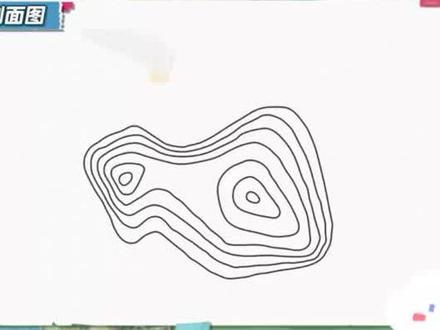

等高线地形图等高线地形图上的这些曲线,其实是说明同一条线上的点海拔都相等。除了能帮我们读出海拔,算出相对高度,等高线地形图还有两个强大的功能,分别是判读坡度和识别地形部位, 这两个功能就能帮我们找到更合适的登山路线。那闲话少说,来看看怎么做吧。 坡度好理解,你看这两处山坡,这一处更缓,这一处就陡峭多了吧。那我们给两处山坡都画上等高线,像这样 哎,坡度缓的山坡,本高线也是缓缓舒展开来,更稀疏, 高度抖的这一处呢,等高线排列的也更密,这地形部位又是什么呢?哎,地理学家归纳出了五种基本地形部位,不管是造型多么奇特的山,都是这五种地形部位的组合。我们一个一个来看, 最好认的是山峰,从外圈到里圈,海拔的数值越来越大,这样才符合山峰四周低、中间高的特征。最高的山顶一般会用小三角表示出来,也标出海拔更好认了。两个山峰之间的这个部位,名字就叫做安布。注意到,等高线地形图上就是这里。 除了山峰和安布,斗牙的等高线也很好认,像这样几条等高线重合在一起,就体现了斗牙的特征。那在等高线地形图上看到等高线重合的地方, 你就知道是豆芽了。最后还剩两个地形部位,山脊和山谷,他们的等高线呢?长这样,这块是山脊,这块是山谷。哎,山脊和山谷形状差不多,对吧? 那要想从等高线上区分山脊和山骨,就不能光靠形状了,得加上海拔的变化,沿着等高线弯曲的方向画一条辅助线,中间高两边低的是山脊,反过来中间低两边高的就是山骨。

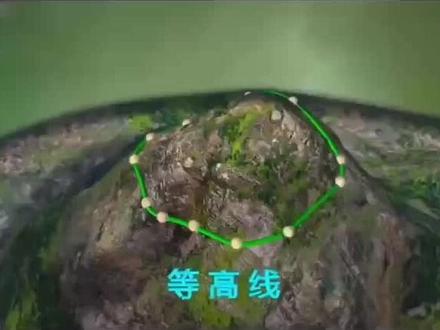

高低起伏的地表特征该如何在平面的地图上比较准确地表示出来呢?这就要用到等高线。那么什么是等高线呢? 如果我们把海拔相同的点连接成线,这样就形成了等高线。例如,这条 上面所有点的海拔均为三百米, 相邻两条等高线之间的相对高度,也就是垂直距离,称为等高距。例如,这里他们之间的等高距为一百米。 接下来,我们用等高距相等的多个平面水平切割山体,切割面与山体的焦点形成一条地合曲线,就是一条等高线 将多条等高线垂直的落到同一水平面上,这样就得到了等高线地形图。 同一等高线地形图上,同一条等高线上海拔相同。例如,这里的 abcd 四点的海拔都为三百米,相邻两条等高线之间高差 箱等及等高距相等。例如,这里等高距为一百米。你以为等高线只存在于地形途中吗?其实,从高空俯瞰梯田,你也能看到大自然界中的等高线。 大自然界中的山,有的陡峭,被称为陡坡,有的平缓低矮,被称为缓坡。陡坡与缓坡在等高线地形途中也能找到对应部位。 看图中,等高线越密集,坡度越陡。等高线越稀疏,坡度越缓。自然界中的山体除了有缓坡、陡坡,还有哪些形态 在等高线地形图中,又该怎么辨认呢?比如,山峰中心点海拔最高,四周降低。 在等高线地形图中,等高线闭合竖直,中间高,四周低,一般用三角形表示山峰。例如,等高线地形图中一处 陡崖,有个面特别陡峭,几乎与地面垂直。如果用等高面切割山体, 对应的多条等高线,在等高线地形图上就会重合在一起,一般用锯齿来表示陡崖,例如这幅等高线地形图中,四处极为陡崖。在等高线地形图中,两 两座山顶之间的过渡部分五处叫什么呢?我们可以先看到山立体图,发现两座山顶之间的过渡部分像骑马用的马鞍,所以在等高线地形图中,两座山顶之间的过渡部分称为安布。 在山立体图中,我们还看到山脊和山谷。那么在等高线地形图中,二和三两处哪个是山脊,哪个是山谷呢? 山峰向山角呈现状延伸的叫山脊,他的地形特点是以这条脊线为中心,两侧高度逐渐降低,对应地形图则是山脊线两侧的等高线 略成平形状,竖直向低处突出,所以二处地形为山脊。 山谷则是山地中的曹行凹地,呈现状延伸,分布在山岭之间。 它的地形特点是向内凹线向两侧高度逐渐升高。对应等高线图,其特点是山谷线两侧的等高线略成平形状,竖直向高处弯曲,所以三处地形为山谷。 通过学习,我们知道了怎么阅读等高线地形图,那你能读出这幅等高线地形图中一处山峰的高度范围吗? 你答对了吗?

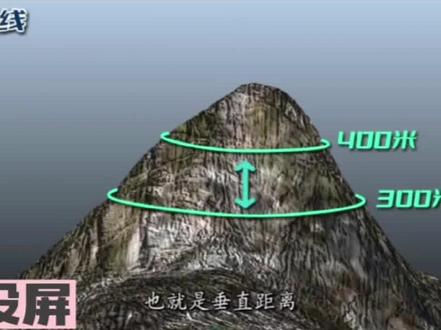

我们把一系列海拔相同的点连接成线, 这样就形成了等高线, 比如这条上面所有点的海拔均为七百米, 相邻两条等高线之间的相对高度, 也就是垂直距离,称为等高距, 比如这里他们之间的等高距为一百米。 接下来我们用等高距相等的多个平面水平切割山体, 将等高线垂直的落到同一水平面上,这样就得到了等高线地形图。

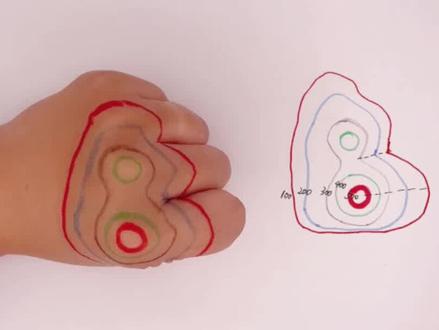

一分钟学会五种山体部位!首先呢,我们经常在考试当中遇到的是这样的平面图,很多孩子没有办法在平面图当中辨认出五种山体部位具体是怎样的,那么我今天给了一个立体图,大家可以看出来,根据我这个拳头,我们可以发现有一个最高点, 这里就是海拔最高的地方,那么在图中对应的这个点就为山顶,这个部位叫做山顶。第二个山顶部位叫做安部,也就是在两个高点之间的过渡部位,那么从侧边看一下,是在这个高点和这个高点之间的过渡部位, 我们叫他安部,那么在图中对应的就是这个位置在两个高点之间的过渡部位。第三个山体部位叫做陡崖,陡崖也就是我们平常生活中的说的悬崖,悬崖峭壁非常的陡峭,就像这一面一样,几乎是笔直的这样一个状态,侧面看起来等高线重合了,所以我们看到的山体部位,那么 好多线重合的这个部位就叫做抖牙。第四个和第五个,也就是山脊和山骨,是平常同学们在做题当中最容易判断出错的地方。这条线为山脊线,这条线为山骨线,我们看一下他在实体当中,山脊线是这个像我手指凸起来这个部位, 这里叫做山脊,而山骨是我手指缝这个凹下去的部位,这里叫做山骨。那它们的形态是什么样子呢?山脊的等高线是凸向海拔越来越低处, 也就是我们经常说的凸低为己。而山谷呢,它的等高线是凸向海拔越来越高处,也就是这个位置,我们说凸高为谷。好了,五种山体部位你记住了吗?

大家好,初一这个地形图这部分有家长跟我说说孩子不会做这个地形图,看不懂,然后我今天呢给大家找了一个特别特别典型的这个题啊,给大家讲解一下,看一下啊,这个是让你看这个地形图来回答的这个题啊, 你看,首先你得把这个地形图看懂了,是吧?那么这个明显的是这个等高线,对吧?最后我们看一下说左图中以和干流流向这个大致是什么样子的,那你就在找这个以和在哪呢?在这呢,看见吧,先把它画出来,以和在这呢, 那么既然找流向,那你就得找什么呀?找这个啊,这块这指的是北,对吧?那么这个指向标,指向标指的是北, 给大家总结了特别实用的技巧。第一个你先把这个指向标找出来,他在这呢,看见了吗?然后平移指向标到河流上,你看我把这平移一下,我可不可以这样的,这边是北,平移到这来了,对吧?那这个这边呢,就是我向我做题,我习惯什么呀?习惯 把它画上一个这种上北下南,我喜欢这样的做左西右东。那你这个题其实特别简单,他有的时候他这个河流不一定正好跟这个指向标平行着,对吧?我这样平移之后,那你看看这个河流,他不是从南往北流,就是从北向南流,对吧?那你再看看哪边的海拔高度高,对吧?你看他这个啊,像这条线, 看到了吗?我现在这个鼠标走的这个是二百,这是四百,那这条线其实应该是什么呀?是三百,对吧?这条三百,那么 这个二百到这来了,看到了吧?二百,这块肯定是三百,你看我都把它画出来,这条线从这是二百,这条三百,这条四百, 那这条就是五百,对吧?那这块你看六百,他得画着再往里边,这个应该就是七百看到,那你看这个乙和现在哪面是北面高还是南面高?肯定是北面高,对吧?北面,你看他这个到这边二百,三百到四百,是吧?南边这边呢?在这个二百往里, 所以他低于二百米海拔啊,那他的流向肯定是什么呀?由北向南,对吧?他的由北向南流,这个应该没有问题吧?你看判断方法非常简单啊,找这个指向标,然后把它平移到河流上,然后下一步就看哪边海拔高度高,肯定是由高往低处流。 第二题,左图中一、二、三、四、四、 d 所在的部位属于山谷的,是是哪个?那么这块我们找找哪个是山谷,那你挨个判断就行了啊,有六个字需要大家记住,就是高凸骨、低凸脊、高凸骨、低凸脊,这六个字把它记住。啥叫高凸骨?我们看一下啊?你看啊,这回我就以三为例,这是二, 这是三,这是四,这是五,他这个尖尖的就要凸出去,凸出去数字越来越大,这就叫高凸鼓,所以三就是一个什么呀?是个山鼓。那么最后我们看一下,一一这块他就在最上边呢,这应该是个山峰,对吧?是个山峰的位置最高处,你看,因为他二百、三 百,这肯定是三百、四百、五百,这是六百,对吧?他比六百还要高,对吧?一肯定是个山峰,二是什么?这边往这边这是什么?这块是四百吧,跟刚才四百是吧?这块是三百,那越来越低,所以他是个山级 下边假村时和发展俱乐的有利自然条件是什么?那么这个让你写其中一点,啥叫俱乐?就是发展一个,比如村庄就在这,我人要聚集住到这来得有什么条件? 这个首先是在考巨落和这个自环境,自然环境的关系,那么巨落跟自然环境有什么关系?咱们自己想一下,如果咱们想住到这来,那首先你得满足什么条件, 对吧?其中让你写一点,那你说,我说这点,你看看符不符合条件啊?比如说我说地形平坦,他是不是这样?他这个在海拔二百米以下,应该是平原,对吧?我们平原的特点就是海拔二百米以下地形要平坦,我住着在那建房,建什么都方便,是吧?这个河从这走,对吧?那我还可以说什么呀?水源充足,因为我们 甭管是人还是动物,是你养的这个牲畜也好,是吧?牛蛙、马什么的都需要水,是吧?生活用水呀,包括我灌溉耕地也需要水呀,对吧?种地呀,所以水源充足。那么还有什么呀?你看我在这的话,那我可能,比如说我坐着船可以出去什么的,是吧?所以你还可以写,比如说交通便利,对吧? 这些是发展巨落的自然条件。那么在这呢,你拿最有把握的鞋,最有把握的亏鞋,因为乙合从这走,水源充足,地形平坦,这个给大家提供一个做这种题的思路。

呃等号线地形图作为地理图像中非常重要的一个分支啊,在历年的高考中呃所出现的频率也还是比较高的 啊,所以呢在这点上呢我们还是要把它弄懂弄清楚啊。那我也是挑这里边最重要的或者说考试频率比较高的一些知识点来带领大家再重新梳理一下,好吧。嗯 那在讲这个整个等毛线之前呢我想要跟大家区别几个常用的概念都和地形地势地貌这些东西有关系的。哎那有的时候 问你的时候问的是地势特征,有的时候问的时候问的是地形特征,有的问的是地形种类有的问的是地貌种类,这 这些东西到底有什么区别对吧?啊呃刚才讲题的时候我是要求大家在那个题的边上啊。呃我建议哈,因为我你看我还是在上课之前就把这个五次练习都发给大家了。发给大家的目的是什么?是希望你把它打印出来 题目是要打印出来做的而且你在题目的边上就可以写东西了对吧?你可以把注释写出来啊。那像现在这个屏幕上打的东西就是你应该做的是什么笔记 哈哈哈对这个这这就是应该写笔记的时候了啊。你要把这几个概念你也放下来是吧。首先什么是地势?什么是地势特征?地势其实很简单地势就是什么哪边高哪边低是吧。哎 比如中国的地势特征西高东低大致呈阶梯状,这就是中国的地势特征西高东低呈阶梯状分布是吧。所以问你一个地方的地势特征是吧?他外省的地势特征中间高,四周低, 对吧?哎,这,这就是很很典型,是吧?哎,这个美国的地势特征,哎,东西两边高,中间低, 对吧?就是地势特征,就是一个哪高哪低,当然有的时候还会说说坡陡坡缓啊,就从这些角度来讲,可能还能再说说,那总的来讲就是哪边高哪边低,就是高低起伏,就是所谓的地势特征 啊。第二个叫做地形种类,我们一般来讲讲地形种类一共是五种,五种地形啊, 高原、平原、山地、丘陵、盆地,一共是五种地形,是吧?哎,这说到地形我们都是用这个是吧?哎, 嗯,这是比如说啊,中国青藏高原啊,黄土高原,云贵高原啊,这是高原啊,你比如山地啊,中国有什么大兴安岭,长白山,太行山啊,这个喜马拉雅山,祁连山,阿尔泰山等等,这是山地 是吧?然后这个平原啊,东北平原,华北平原,长达州上有平原是吧?盆地啊,四川盆地啊,他这部盆地,准格尔盆地是吧?等等啊,则丘陵,那像这个辽东丘陵,山东丘陵啊,江南丘陵啊,等等啊,所以地势 地形的种类一共就是分这五种啊,那地形特征一般怎么总结?一个地方地形特征一般怎么总结?就是把前面两个加起来就等于第三个,就是地势特征加地形种类就等于地形特征。 所以中国的题型特征我们该怎么说?我们一般说西高东低,大致呈阶梯状啊,地形种类复杂多样, 各种地形都有地形种类辅导作业,然后西高东低,大致呈阶梯状啊,那某一个省,某一个小的区域让你总结地形特征的时候,你也是 看看哪边高哪边低,起伏大还是比较平坦啊,哎,这高低起伏描述,再有一个,他这个地方以什么地形为主啊?是山地为主还是平原为主啊?对吧?哎,就是用这么两个角度去来总结 地形特征,哎,这叫地形特征啊,哈?地貌种类,哈哈哈。这个地貌种类通常跟什么有关系呢?通常和内外力作用有关系 啊。哎,比如说我们最常见的我们会说什么啊?这个火山地貌,那是内力作用形成的这个火山地貌,对吧?那外力作用,我们说,比如这是流水地貌 是吧?你会甚至会说是流水侵蚀地貌还是流水的沉积地貌?河口三角洲,这是流水的沉积地貌是吧?哎,还有风力侵蚀地貌, 对吧?你看到的这个,呃,这个叫什么?魔鬼城,那就是风力进士地貌是吧?啊?有喀斯特地貌还记得吗?我们就学过喀斯特地貌也是一种种类。喀斯特地貌是什么呀?流水的熔石作用,石灰岩地区流水溶石作用形成的喀斯特地, 所以地貌的种类通常是和内外的作用结合在一起啊。大家听过什么雅丹地貌啊,知道吧?雅丹是风湿地貌,风力的奇石地貌啊,还有这个,这个丹霞地貌啊,这是流水的奇石地貌啊,丹霞地貌也有 啊,等等,就是这些东西通常都是和内外力作用起来。我们黄土地貌,哈哈,对吧?哎,这咱没讲过是吧?黄土高原是什么地貌?黄土地貌啊,待会还会说到啊,元良宝黄土地貌啊。呃,再细致点叫做地貌部位 就在一个,就就是这个不是种类的,是这个地貌的部位。哎,这个其实是我们今天重点讲的,就是在读等高天地形图上,你主要读出的是什么?读出是一些地貌的部位,比如说山顶、山脊、山骨、啊, 部、斗牙。哎,就这些东西叫做什么?地貌的部位是吧?哎,山脊、山骨、斗牙是吧?哎,山顶包括盆地,也就是这个盆地只是小的盆地是吧?就地貌的部位也是盆地 等等,就这些都属于地貌部位啊,好了吧,好了,所以这个讲这等高的题目之前,先把有关地形地势的这些东西跟大家做了一个,呃,分享啊,分享你也知道哎, 呃,记了吧。啊,没关系啊,还是我的话,咱这好处就是可以重复听,哎,你不行的话你听回放,你暂停的时候你再跟着我记啊,没记下来没关系啊。好,我们先继续往。

kiss 快速入门绘制一幅完整的地形图主要有以下几个步骤,一、展点,利用绘图处理菜单下的展野外侧点点号,输入绘图比例词,选择相应的数据文件。 二、会平面图,利用屏幕菜单选择相应的地物符号进行绘制,或在命令行当中输入 滴滴命令,根据提示输入相应的地物编码进行图形绘制。三、绘等高线,利用等高线菜单下的建立 dtm 绘制等高线、等高线住进等高线修剪 三、三角网等命令进行处理。四、加注记, 利用屏幕菜单当中的文字注记进行相应文字信息的注记即可。 五、加图框,利用绘图处理菜单下的标准图符或任意图符进行图框添加。 六、绘图输出,利用文件菜单下绘图输出当中的页面设置、打印等功能进行绘图输出处理。
