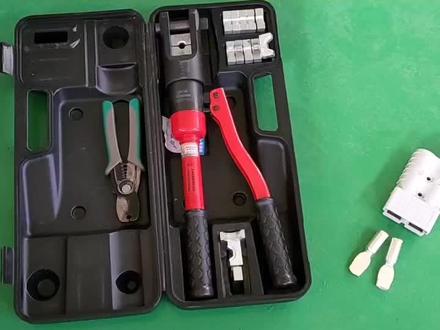

公母插头组装视频这是一只 a n 二一系列一百六十三，佩戴黑色公头。第一步，组装信号针下辅助套管，记得套管的缺口朝上。 第二步，组装下辅助信号针，注意正负。第三步，组装上辅助信号针，注意正负。 第四步，组装正负极组端子注意正负。 第五步，盖上带卡位的盖板，注意正负。 六步，安装限速夹板， 采用电动螺丝刀拧紧螺丝。 第七步，安装定位销， 安装之前一定要核对定位箱上面的电压编码， 如果公母插头定位削的编码不一样，就不能对插。

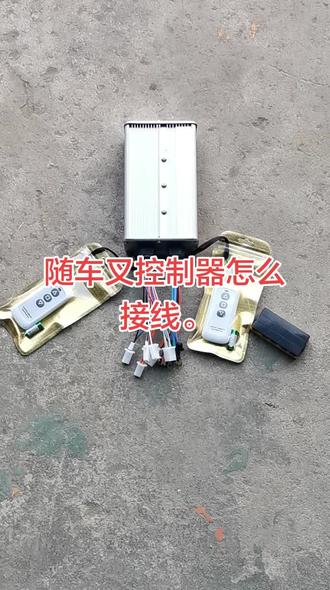

二零二六年一月二十号，应客户要求，今天来讲一下这个随车叉的控制器怎么去接线，这是他的两个遥控，这是上升，这是下降，中间是停止。 这个红黑是直接插锂电池那个插头，这黄绿蓝就粗线，接的是电机的象线，对着颜色接就行，这个是霍尔线，回去直接插上，这个上面标着四十八伏，这个是电量显示， 这个红色和橙色这个插头，这是随车插上面那个总开关的电源， 这个正反转，这个是不用插的，然后这个上面还做了一个手动的，手动的上升和下降开关，然后剩下这两个插头， 一个是上限位，一个是下限位，这是防止升到顶还升和一个降到底还降这个功能今天就讲解到这里，各位老铁还有什么需要讲解的后台私信我。

现在大家看到了这一个就是二零五充电机，二零五的外置充电底座，今天主要是讲一下这个充电器， 这条是充电器的输出总负极、总正极。这个插头有四个颜色的，就是充电指示灯连充电指示灯。 这个插头有四条线，分别是中白是一组开关信号，灰蓝是一组开关信号。 在没有接入二百二十伏交流电的时候， 这两组开关信号是不相通的。当我们接入二百二十伏的时候，中和白相通，灰和蓝相通， 它们应用到哪些地方呢？会应用到充电禁止运行。 现在再讲一下这个 b 正 h l k 减加 b 正是二十四伏， k 是 钥匙线， b 正和钥匙线短接的时候，二零五的锂电池就会有输出， 我们就可以进行充电。 h l 是 通信线的，看高和看低，连接显示 屏就可以传输电量信号减是总负加是总正。

好，今天我们来看一款林德的幺幺二三，客户报修，自己更换了一个充电，呃，电池电源线的插头，插头坏了，他自己更换的，换好了以后发现全车没有电，仪表也不亮， 他检查检查了，然后更换了保险丝啊，保险丝这边换了一大堆， 这个客户动手能力还是蛮强的，这个小的接触器他说也冒烟了啊，也拆掉了，线也拔掉了。 这款战架式叉车， 呃，维修起来还是比较麻烦的，因为它的空间比较小，特别是驱动电机或者是转线电机，拆的时候空间特别小，不好操作啊。这个这个这个小的接触器 当时上面有个二级管子，直接就冒烟了，烧掉了，然后呢就也拆掉了，线也拔掉了。上面四根线吗？两根插头，下面两根也都拆掉了， 经过检查好，现在仪表已经亮了，故障代码二四幺四七幺四幺六，转向电机和控制器，嗯，都有问题， 转向电机拆的时候空间特别小， 刹车释放不掉，我们决定把转向电机和控制器全部拆回去维修一下。好，现在是维修后的状态，前后一正常，起升也算是正常的啊，起升正常， 升的还是蛮快的，下降正常 好，这个时候客户就自己过来试了一下，起身正常。 这款幺幺二三的站架式叉车方向， 嗯，车子开起来还是有点难操作的，客户操作也不是太熟练，感觉因为他的方向是反的。好，本次维修完毕，感谢观看。

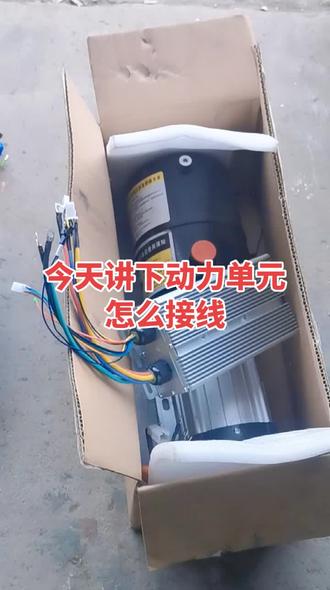

二零二六年一月八号给咱家客户再发一套一千五百瓦的动力单元，带的是六升油箱，一会咱讲一下怎么去接线， 还有两个二次管铲车行走矿石器，一个三十管油泵矿石器，一根四百八长度 二十四键的半轴，这倒螺丝跟键东西带着呢，一个油箱口。咱再说一下这个怎么去接线，回去以后控制器的红和黑是接正负极， 这个黄绿蓝，这三根象限接的是电机的黄绿蓝，这三根象限对应着颜色接就行。然后这个后插头 直接插上这个后插头就行，然后再接一根六十伏的电门锁线就行。然后这有个低速选择， 这还要一个高速选择，想用低速就选择低速，想用高速就选择高速就行，别的线就不用接了，准备给客户打包发走。

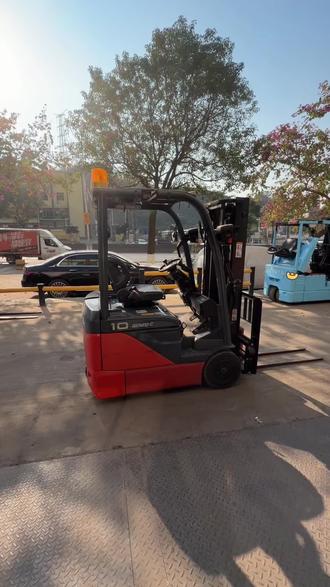

今天我来分享八代丰田三支点电动叉车的充电方法，首先打开方向盘的扣子，往后推一下，它就弹起来了，这样打开座椅盖时就不会顶到，把座椅下的回扣拔起来，座椅盖就可以打开了， 右边有个黄色扣子，会自动扣住支撑这个座椅盖。充电池就把电池的插头拔起来，连接充电器的插头，接着去充电就可以了，充完时再把它插回原位。 铅酸电池充电时应注意查看电池储水情况，没水了记得要加水，直到这个红色的弹起来就可以了。还有第二种充电方法就是连接车身充电， 在另一边，这里有个明显的位置就是充电，两种都是要接二百二十伏的电，下面就是显示充电的实时情况的。 充完电后要放下座椅盖，就把这个黄色的纽扣往里按一下，座椅盖就可以放下去了， 接着再把方向盘归位就完成了。今天的视频就到这里了，我们下期再见。
