基坑深层水平位移曲线图怎么绘制

大家好，欢迎来到中研培训线上精品课堂，今天我们跟大家分享的是深层水平位移监测。 所谓深层水平位移是指我们基坑在开挖过程当中，土体泄合作用以及外部的水土压力作用下， 在支付结构和周边图体深部会产生位移，而我们的深层图体水平位移监测就能把这种数据采集到，对于我们评估我们基坑支付结构及图体的稳定性 是有很重要的作用，而且同时在特殊情况下，那些设计变更可以提供依据。 我们依据的标准是现在的现行的建筑基坑工程监测技术标准，国标五零四九七杠二零一九， 生成水平位于监测所用用到的装备有这些钻孔不点用的钻机配备幺幺零或者幺三零的钻头，测血管回填测血孔用的撒料，还有我们的测毒仪，测毒仪包含我们的探头电缆和 我们的测读仪。按照规范要求，我们的探头系统精度要求达到零点二五毫米每米，而我们的系统分辨率要达到零点零二毫米每米。以本项目为例啊，按照监测设计要求，沿边每二十米设置一个生成水平位于监测点 基坑开挖深度十米，按照规范要求，埋设在图体当中的侧斜长度不宜小于基坑设计开挖深度的一点五倍。好，现在我们可以开始去钻孔布点， 按照我们的方案设计，先在现场放点，当然这个放点的精度要求不是很高，只要按照我们现场钻孔钻机就位的情况， 可以左右移动一两米都没有问题。哎，差不多在这个位置就可以了。然后我们的那个侧斜管的直径外径是七公分，那么我们选用的钻头一般是一百一或者一百三都可以的。嗯，这就足够我们使用了。好，现在可以开始转了。 在钻孔和成孔期间，我们先可以先对侧血管进行预处理。第一步，先 先把堵头再安装好， 套上主头后用螺丝钉进行固定， 固定好螺丝钉之后开始进行密封处理。 堵头的处理一定要保证密封结实，防止在安装过程当中掉落或者脱落。 在安装过程当中，由侧斜管是很多结，我们可以提前把两节先接成一节，以提高我们下管时候的效率。先进行表面清洁，以便密封处理。将导槽对准， 然后用螺丝钉固定， 要保证侧血管对接扎实，不会松脱。 将所有螺丝紧固一遍，保证不会松脱。 开始密封处理，先把 表面擦拭干净， 用电胶布密封宽胶带端头 处理完成， 现在账孔已经完成。按照规范 要求，我们的孔深要求达到基坑设计开发深度的一点五倍，这里的基坑开发深度是十米，我们的钻孔深度有十六点五米，已经满足了规范要求。然后我们可以开始准备下管， 但是在钻孔过程当中，因为我们的侧斜管都是分多节的，所以为了提高效率，我们可以在钻孔过程当中先把两节到三节接到一起，以便提高我们下管时候的效率。好，现在开始下管。 下管的第一步，我们先检查我们预先预先做好的密封防水措施是否完好，嗯，是否完好之后，我们开始往下发管， 放管过程当中一定要严格掌控我们的导槽方向，是垂直于基坑边的， 第一节到位之后，我们先检查一遍导槽是否垂直于接坑边， 在下一节接之前，我们先开始往里灌水， 这样防止泥浆渗入，同时还可以减轻下管过程当中的阻力。现在开始接下一节， 在对接过程当中，要保证他们的导槽准确对接， 用螺丝钉固定， 开始实施密封措施， 继续下放侧斜管， 再次确认导槽垂直与 g 坑边， 下管完成，开始回填刹固定侧斜管。 我们的测血管已经埋测完成，多余的测血管我们把它锯掉。测血管安装完成以后，要马上用模拟探头对测血管的导槽是否能够顺畅运转进行检查，把那个我们的模拟探头顺着导槽放放下去， 一直放到底。如果没有出现卡探头或者其他提不起来等等现象的话， 说明我们的测血管就已经安装成功了啊，就可以使用了。如果说出现了卡探头等等这些特别的情况，说明这个测血管就安装失败，我们要可以趁钻机在旁边的时候，马上重新钻口安装。 由于我们在布点的时候，往往现场场地还没有完全固定，很可能还要开继续开挖或者施工，所以我们要对管头进行保护。在我们保护过程当中，首先第一步先把我们的沙回填到离管口大概八十公分左右， 然后再 再采取一些柔性材料，比如说蛇皮袋或者是彩条布塞入孔中，当然要保证后期要拔得出来。 盖好我们的盖子，还可以继续采用些刚性的材料，刚性的套筒对管头进行保护，套住我们的侧斜管。 刚性套筒保护住测血管头之后啊，我们还要在刚性套筒和测血管之间的缝隙用细砂进行回填， 回填至侧斜管顶的呃往下大概五公分左右即可。在后期我们启用这个侧斜管的时候啊，可以直接把那个钢筋保护套筒锯掉就可以启用了。 基坑开挖一周前，我们就要开始进行那个初始值数据的采集啊，取连续三次稳定的监测数据啊算数平均数作为生成水平位移的初始值。每个监测方向都应进行正反两次量测。 首先我们选取正向测量，将测血仪探头导轮对准测血管的滑槽缓慢放下至测血管底部， 到达底部以后静置十五分钟，让探头与测血管内的环境温度相适应。 在这个期间，我们可以先打开毒素仪， 设置区号孔号、孔申等参数 设置完成之后，我们开始进行数据采集，先 把探头提升至第一个卡口位，作为我们整个生成水平位移的起算点，查看测读数仪，待数据稳定之后，点点击测读记录数据 完成之后就是下一个点的采集，依次上提 记录毒素， 完成。全部深度的数据采集 好正向两侧完成，我们开始进行反下两侧， 反下两侧与正下两侧采用的是同样的步骤和方法， 上提字第一个标志作为起算点，但读数稳定，提现测读下一个测点，记录数据 反侧两侧完成。 这时我们可以将正反两侧两 在读数仪上进行初步的对比，如果发现有重大出入，我们可以对数据进行重新采集， 我们所有的测点已经埋设完成以后，我们就按照我们预设的监测频率定时进行监测就行了。监测的手法和数据采集的程序就跟我们采集初始值的那个程序和手法是一模一样的啊，这里就不再细数了， 我们总结一下我们整个生成水平位于监测要注意的几个点，第一，测血管埋射过程当中，一定要保证 连接牢靠，不会滑落掉落，也要密封严实，防止泥水泥沙进入测血管。第二，我们的导槽方向一定要垂直于我们的机坑边，管子下下去之后一定要仔细检查和纠正。 第三，当我们侧斜孔埋射完毕的时候，一定要对管口进行保护，以便我们后期使用，防止受到破坏。 第四，设置我们的孔声的时候啊，一定要预留一定的深度，以防我们的水泥泥沙进去沉到管底，影响我们的起算深度，导致我们数据出现偏差。 第五，我们刚到工地的时候，把探头放进测血孔以后，一定要先静置几分钟，让探头适应测血孔里面的环境和温度。然后我们再 在测读过程当中，一定要先静置两到三秒钟，等到我们测读以上的数据稳定不再跳动的时候，再点测存键，保证我们数据的准确性。好，就这些， 通过我们的外业作业，我们把生成水平位于监测的数据呢采集回来了，呃，接下来跟大家分享一下嗯，生成水平位于数据的那个处理和分析的一个过程啊。在这开始之前呢，先简要的跟大家介绍一下啊，我们生成水平位于监测的那个原基本原理啊， 就是我们在某一个点上布了一个侧斜点，那么我们基本认为啊，就可以设立一个数值的一个基准线，就是我们假设这里有个数值的一一个孔嘛，那其实我们把侧斜管固下去之后啊，就他本身就是弯 开的，就是所谓的初始状态，就是九号对照后面的我们初始值啊，在开挖施工过程当中，这个测血管会继续变形， 进入到变形状态，施工过程中变形状态，而从那个初始状态到这个我们监测过，监测某一期啊，某一个日期的时候，那个日期的变形状态中间的产生的这个位移啊， 这就是我们需要采集到的数据啊，当然这个位移呢，不顶，不仅是地表的中间的各个不不同的地方都可以采集到不同深度的，我们一般设置深是零点五米左右嘛。 啊？这个数据怎么采集呢？通过我们的测鞋仪，测鞋仪呢，他是差不多一米一米左右的一个一米多的一个探头吗？他在里面有一个加速度计，嗯，能够测量什么呢？测量那个， 呃，我们这些一探头跟这个基准数值线之间的一个夹角，这个夹角就这个夹角 这个夹角这个夹角得到，这那个我们测出来之后啊，就通过这个扇子 就计算得到啊，我们每设置成零点五米采集一次的话，就是每零点五米他这个产生的那个倾斜值啊，这就是我们整个那个深层水平位监测的一个一个基本原理啊。好，接下来开始数据处理， 我通过外页作业，我们采集回来一个原始文件，原始文件打开之后啊，就是这么一个数据表啊，通过这个数据表呢，我们就开始整个那个数据计算在这个数据表里面，数据 表里面有哪些内容呢？嗯，基本上就是这些。首先一个侧点，我们一般设置成零点五米一个侧点吧，嗯，那个侧点所对应的深度和每一个侧点所对应的深度。 然后接下来就是政策值，所谓政策值就是我们前面外业操作时候说过，我们高导能朝的地方，一般我们设置设置成那个政策值， 然后呢是那个反侧值，反向观测的一个数据就是高档呢，嗯，朝着另外一个方向的，那时候采集的数据， 他们两个基本上是从理论上来说是正负号的关系啊，但是有时候会差一点点，差一点点，但是我们基本上判断，嗯，不不不，超过很大，我说零超过零点五啦，怎么样？那就基本上这个数据有问题，但一般都是差距很小，一般都差个零点一啊，零点二左右的，也就也是 了不起了。然后接下来是我们的那个开始那个数据的那个计算了，嗯，首先一个是测值 啊，这个测值呢就是我们政策值，政策数据和反测数据绝对值的平均值啊，然后他的符号呢，是与政策相同，哎，但是刚才我们介绍原理的时候，我介绍过，我们刚布下去这个孔， 他肯定是有的，有的时候可可能是朝那边，也可能是朝这边歪，朝不同的方向歪，哎，这个撤直， 呃，这个测值呢？他的那个，嗯，最终我们的那个有一个测测孔倾斜，测孔倾斜呢，他是指每个不同深度 从我们一般习惯性的就是在精神监测里面，一般习惯性是是假设孔底不动的，从孔假设孔底的位移是吧？呃，这孔底的最 最深处的位移是零啊，那么往上我们逐段累积，逐段累积，从从从这个从这最底下的零点五米开始一路往上累积累积得到的这个， 这个这个词叫做侧孔倾斜啊，相当于到孔顶的时候已经是离孔顶已经偏出去很多了，像这个像像，像这个孔的，我们看得出来就是我们刚才埋下去的侧斜管啊，就是管口跟那个管点已经偏出去八公分多了啊， 这就是最终我们后面所有的数据计算，都是每一次数据采集的时候都是根据这个测孔倾斜来计算它的初始状态，计算它的变形状态的啊。嗯，那个初始值采集呢？我们要进行连续多次的，嗯， 去采集，而且呢就，而且我们要做到连续三次数据是一直稳定的啊，但是施工不影响的情况下，数据一直都是稳定的，那个数据啊，才能拿回来我们作为那个初始值的一个计计算数据啊，最终这就是我们的一个初始值的一个计算过程， 就是我们连续三次数据也基本稳定啊，取他的平均者平均值，这就是我们设置成的那个在基本原理介绍里面初始状态的这么一个初始值啊。我们初始值 数值得到之后我们就开始进行监测了，这就是我们连续两次的一个监测数据，我们拿着这个监测数据，就根据监测数据的那个测孔紧斜，我们就开始 计算和制作这个日报表了，像这个，这就是我们一张最终成型的一个日报表啊，日报表的那个内容呢，也非常简单，单次位移是吧？还有那个累计位移 啊，累计位移就是本次的侧空倾斜减去初始的侧空倾斜，还有一个就是我们的变化速率了，本次位移出一个间隔天数， 但有时候啊，我们需要在那个，呃，因为在我们的测鞋的这个生存水平位移监测那个日报表里面，他的 一张表，他只能代表一个孔，一次监测的一个数据啊，这里面呢？嗯，所以我们经常会在里面加一些有效的信息，其他的信息啊，但这是个人习惯，也可以加，也可以不加。他比如说支撑梁的位置是否施工，我们开挖面开挖深度到哪里啊？我们设计基坑底在 哪里？因为把这个放上去呢，有时候就我们通过这个直线的，嗯，就是这个测量曲线的变形啊，跟那个施工状态一比较，有时候都能够发现很多问题的啊。最终把这个数据都计算完之后，我们就可以开始分析了啊，基本上就是一个预警情况判断， 当然我们这个判断是肯定要根据我们前面做的那个监测设计的那个方案来进行预警先，那我们的那个设计方监测设计方案里面肯定有一个预警之表嘛。啊，先比如说我们以规范给的参考的话，以这个表为例啊，我们的累计值是多少啊？变化数率是多少的时候，我们就可以进行预警， 那个预警判断呢？就是也也就完成了。嗯，那么最终我们得到的这张日报表就是信息都比较完善了，都就可以提交出去了。嗯，但是 唯独我们要注意一下，我们还是定义了，就是这个，我们的那个位移值，正值是什么意义？负值是什么意义？好，谢谢大家！ 万丈高楼平地起，基坑坍塌高楼清。 基坑工程由于其综合性和复杂性，对监测人员的综合素质要求尤其高上医治胃病， 扁鹊之长兄于病弑神，为有形而除之，故名不出于家。基坑监测人员不求有名，但求无名。基坑监测从业人员通过仔细巡视、 严谨测试、专业分析，及时通报，消灭可能的基坑事故与萌芽，是监测人的最大追求。 基坑工程事故频出，作为基坑工程的监测方，如何保证工程质量？ 如何为公司创造价值？作为基坑工程监测从业人员，你是不是这样的标准规范？手中握监测，还是不会做数 据采集加巡视分析？预警无从起，水土测量和测试专业知识难凑齐，即坑现场状况品，手足无措干着急。 中研培训联合中科院沿途所、中科科创隆重推出基坑监测线上系列教学视频，内容全面系统 理论基础规范学习方案制定，现场实操、数据分析预警、经典案例分析， 对于从业新人，你将收获，一、学习基康工厂基础知识，夯实基康监测专业基础。二、权威专家分享从业经验，名师指路，少走弯路。 三、熟悉外页操作的方法和步骤，监测仪器的正确使用，现场数据采集。 四、掌握内业数据的处理与分析，日报表的编写。对于企业中高级技术人员，你将收获，一、细致的案例剖析，追根溯源，风险预判有头绪。 二、实用的注意事项，确保监测数据的可靠真实，提升企业硬实力。三、 透过数据看清本质，分析原因，提出方案，解除安全隐患。对于企业老板，你将收获，一、全面系统的课程，助力企业增值扩项，承接微大工程，提高收益。 二、构建培训体系，提高员工综合能力，增强员工归属感，培养核心技术骨干。 三、名师经验传授，少出事故，降低企业风险。 中研培训基坑监测系列教学视频八月十七日全新上线，全网热销，工程人值得期待，扫码采购！

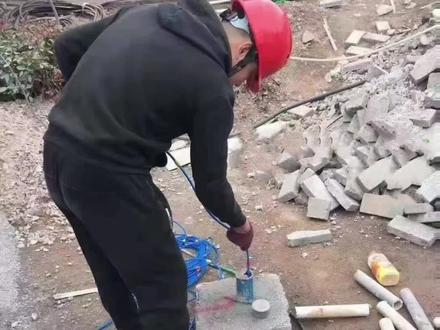

好，大家好，我今天为大家讲解一下侧斜也叫深层土体位移，或者叫深层桩体位移啊。如果我们打在桩桩里面的话，要等，我们这个管子长度要等，等同于设计桩长， 如果是方坡我们打的土体生成位移的话，我们这个测血管的深度要是基坑挖深的一点五倍。 好，我们现在首先是首先高轮啊，这边有个高低轮啊， 这矮轮，高轮上面有一个矮轮，高轮，我们先高轮对准机坑啊，高轮对准机坑方向，先放下去， 我们这个测血孔啊，布色，如果我们这个维护装饰钻钻孔罐子装的话，我们要提前把我们这个测血管绑在我们的钢筋笼里面， 随着钢筋龙一起下去啊。如果我们这个维护结构是一个是那种，呃，工法装啊，形钢那种工法装的话，我们我们要通过 卡卡铁啊，把这个我们这个测血管焊在我们这个型钢上面，哎，打到下面打下去 特写啊，测测量这个生成图，生成位移啊，在桩里面叫生成桩体位移啊，在土里面叫生成土体位移，我们这个位移是怎么测的啊？我们 首先是半米一拉半米，一拉半米，每半米都会有一个卫衣，然后累计往上，从，我们一般都是从孔底往上算卫衣，半米一个卫衣，半米一个卫衣，然后所有半米的卫衣加起来就是我们这个侧斜孔整体的卫衣 啊。现在我操作一下我们的仪器，不管是手动拉还是自动化监测，我们这个原理要搞懂啊。 好，我们先设置设置一下，我们一起，我们这个深度首先前进半前进设置深度，深度设置， 我们这个是首先要设置区号啊，区号，我们把区号然后按确认，这个时候才 就变成黑色的，按往上往下调，这个我们就设置成一一区，再按确定，然后往下按设置孔号，我们这个是孔号，是二十一， 看到口号我们按确定，确认之后我们还是按调上上下键调口号的啊，我们这个还是二十一，就不用调了。确认， 然后往下按孔深，孔深的话也是按确认键啊，确认键之后通过上下键往下调，我们这个也是十五米，就不用不用调了。按确认好，我们调好之后直接按前进，按下前进之后再按后退， 后退之后我们再后退，我们就到我们这个测量界面上面来了，然后空号二十一，这个空升十五米，然后再 一区里面啊，我们就开始可以撤了，我们开始拉好，我们从十四米开始拉好，我们这个就是十四米， 煤气十四米对应的十四米，我们这个仪器和这个拉绳上的要对应起来，我们这个你看我们的仪器上面，我们这个就是十四米， 十四米啊，好，游戏上也四十米，好，我们半米一侧 好，十三点五，十三点五好，然后三米好拉，十二点五好，再拉上来， 十二好，就这样半米一拉，半米一拉，一直拉上来为止。好 好，我们这个零度方向我们就拉完了，好，拉上来吧。好好，现在这个高轮方向是零度方向啊，我们现在一百八十度方向，一百八十度 矮轮对着即坑，再下去对，矮轮，刚才零度方向是高轮对着即坑，现在一百八十度方向，我们是矮轮对着即坑啊，放下去 好，矮人，对着机坑，一百八十度方向的机对着机坑，我们就是反侧啊，反侧跟跟他这个政策是一样，也是从也是半米一拉，半米拉，这样测 好，反射两米了，好，放到那一点一点五，一点五好，一米好，零点五米反射，零点五米 好，反射结束，我们拉上来吧。高轮是政策啊，高轮对着机坑是 正侧拉一遍啊，零度方向正侧拉一遍，然后矮轮对着机坑 拉一遍，两遍，我们这个孔就撤完了，数据采集完成。好，再见。

在基坑监测中，深层水平位移的监测是一项关键任务。使用专业的便携式自动提拉测协仪，我们可以轻松完成这项任务。 打开侧斜孔保护盖，将侧探头放入侧斜孔内，然后一键自动提拉，测量数据将及时上传到欧感监测云平台，直接生成报表，这样操作简单高效，你也可以成为基坑监测的高手。

基坑维护装顶水平位移怎样进行全战役自动化监测？为满足基坑自动化监测需求，我们采用莱卡零点五秒全战役 ts 六零作为数据采集的仪器，侧角精度为零点五秒，测距精度为零点六毫米，加 eppm 配优感自动化监测软件和控制模块， 定时启动仪器进行自动化数据采集，并采用无线网络进行数据传输。监测流程，一、在基坑边浇筑强制队中蹲， 其高度应高于基坑护栏及周边遮挡物。二、基坑开挖深度二到三倍的距离处安装后试点原棱镜，并安装棱镜保护罩。三、 墙体监测点安装圆棱镜并调整角度，朝向全站移处保持通视。四、安装全站仪，整屏误差双轴尽量保持在十秒之内， 建立测量坐标系。五、变位学习获取各个棱镜之间的相对的位置关系。六、系统调试调整无法观测到的棱镜。七、运行路改自动化监测软件，实现全天二十四小时无需人工干预，自动轮寻监测。

大家好，我收杆监测王工，这是一个人工机工监测项目，生增水平位于到底怎样监测？这是我们的测血孔，这是我们的便携式自动提拉测血仪， 第一步，打开测血孔保护盖，第二步，把探头放在测血孔内。第三步，一键自动提拉测量数据及时上传欧感监测云平台，直接生成报表，就是这么简单，你也可以成为基坑监测高手。

接下来我们再看第三部分，关于基坑开挖以及基坑的变形控制， 那这一部分呢，相对来讲呢，比起维护结构里边的这个相应的方法特点以及呢施工技术，它呢就是这一部分，比前面它肯定要弱， 正向级别很低啊，而且呢，以选择题为主，选对为主啊，说基坑变形套征里边呢，维护结构出现水平变形，维护结构的水平变形，这是维护结构，你把中间的土挖走了， 土挖掉以后呢，维护结构势必会出现变形。向哪个方向的变形呢？向基坑方向的变形 啊，基坑方向向基坑内还是外？那肯定是内呀，那怎么向基坑外呢？所以没有设支撑时，不论刚性还是柔性 都表现。为什么呢？墙顶位也是最大的，向哪个方向呢？向基坑的方向，也就是向基坑内部方向，有水平的变形，呈三角形分布。什么叫三角形分布呢？你看哪个地方变形最大， 他是像这样的方向面，这地方不就是个三角形吗？顶部位移最大，越往下位越小，这是三角形分布。随着基层开挖深度的增加，柔性墙体设支撑，表现为墙顶位移不变，或者逐渐向基层的外侧， 而墙体的腹部呢，向基层内出现隆起来，我们再画一个图形， 这个地方呢，上部呢已经设置了相应的一些支撑，然后呢这个支撑呢，是在这个地方的，或者说呢，这下边就是基底吧，这个呢是基坑的底部，它这个时候会发生什么的变形呢？ 上面位于基本不变，它会怎么着呢？出现这样的变形，哎，这样的变形，这一部分土压力比较大啊，大腹频频是吧？肚子都扛起来了。 向基坑内腹部出现隆起，这一部分呢，要么卫衣不变，你看他往这一走，他就会出现这样的情况， 对不对？就像这个弓箭一样，对不对？哎？像弓箭一样，你中间这个位置呢？往前了，他就可能就往后往后，对吧？这个呢，是他的变形情况，那为什么出现这种情况？因为这个地方没有支撑， 对吧？啊？没有支撑腹部呢？向中间隆起，那当然呢，这个呢，其实跟谁呢？跟第五条呢，他是有类似之处的，地表沉降。先把第五条讲了啊，地表沉降， 根据实践经验表明，说基层的维护就属于悬臂，什么叫悬臂状态呢？就是你没有设支撑的时候，他就是属于悬臂状态。 当属于悬臂状态时呢，较大的沉陷出现在哪呢？出现在墙体的旁边，就好比这种情况，那这一部分呢，向基坑里边有变形，土体跟着往这走了，所以它的变形在哪？在这 靠近墙体的这个位置，那继续往下，如果在施加了支撑以后呢，地表沉陷最大值会渐渐远离维护结构。 想远离维护结构，就是距离维护结构有一定距离的，这个位置上，说白就离他远了啊，离维护结构顶部远了。那为什么会出现这种情况呢？啊？来，还看这个图啊，看这个图形， 上面已经有相应的支撑了，顶部变化不大了吧？底部未移，变化不大了，没有过大变形了，这个时候呢，他往这走了，为什么往这呢？因为土体呢，会挤压他 向基坑内部腹部出现了隆起突出，这个时候你看啊，这一部分他是基本没有变化的，甚至往这个方向会有微移，所以这个沉降呢，他不会在这，他会在这一部分，因为土体往这出现了微移， 所以这两个呢，你可以结合着来去看，我就把第一条和第二条和第五条呢放在了一起，这个呢地方你注意，可能呢说讲完了，哎呀，太复杂，太麻烦，听不懂， 会出现这个情况。或者你第一遍学的时候呢，可能会出现听不懂的情况，也别太着急是吧，毕竟第一遍嘛，万事开头难，这些地方你不用去记，不需要去记，不要去死记硬背，背了没有用，因为不考简答题， 只是选择题，当你能去判断正误就可以了，所以不要去背啊。第三个，维护结构竖向变，为什么会出现竖向呢？维护结构怎么还往上走呢？像一个大树一样，什么上去下来，对吧？ 如果说呢，你做的这个维护结构底部呢，有比较大的这个沉渣的厚度，那么它就会沉，对吧？啊，所以这个呢，你做个了解，即刻呢，底部出现了隆起过的隆起呢？两个原因，哪两个原因呢？第一个， 不透水，土层由于其自重不能够承受下方承压水向上的顶托力，它就会出现急坑突涌的现象，那这是维护结构 这一部分凸体，说这呢，有承压水向上呢，会有这个顶托力，而这一部分凸体呢，向下的重力小于顶托力，对吧？哎，这往上这个力比较大，那往下的重力呢？压不住他，那压不住，这个时候呢，就会出现突涌， 这是一种情况。第二种情况呢，由于维护结构的插入凸体深度不足，而导致凸体出现隆起破坏，再画一个小箭头， 比如说呢，是这种情况，上面呢，这个地方呢有相应的一些支撑，对吧？啊？有维护结构有支撑，那如果说呢，凸体他是在这的，对吧？啊？右边呢插入的深度呢，非常的足，左边的这个位置就容易出现什么，哎，这样的变形。 土压力的作用下，上面是有支撑的呀，对吧？上面也是有支撑呀，他没有什么变化，他就出现什么呢？踢脚，就这个部分，你插入的深度太浅了，什么叫踢脚？站在这，你脚往前踢，这叫踢脚变形， 对吧？所以说你看这一部分土体，它就会被外侧的土体顶着，维护结构出现什么呢？出现隆起，说白了就是被挤上来的，被外面的土给挤上来的，这，那是一种情况啊， 所以要解决这两个问题，你觉得需要什么方法呢？你既然这不是插入土体深度太浅了吗？增加入土的深度， 你这一部分向上的力太大，向下的力太小，我就可以减小向上的力，而增加向下的力，对不对？所以说呢，我们到后面的这个位置还会提到这样一点坑底稳定的控制措施，这个位置我们讲的有点跳， 跳跃性比较大，是吧？那需要大家呢，结合着来去学说，为什么在基坑坑底稳定的控制措施当中有这四句话呢？嗯，这四句话跟前面学的有什么样的关联呢？ 在这个位置分析原因，上上的顶托力太大，向下的自重太小， 那怎么办呢？一方面可以压重，对吧？怎么样压重呢？就是把向下的鹤仔增加，怎么增加鹤仔？我可以实时施作底板，把底板的混凝土浇了，底板向下是有重量的，也可以，怎么办呢？减小向上的顶托力。怎么减小呢？ 你向上的水压力比比较大吗？我可以降低，我可以减降水，对吧？降水去减少向上的顶托力，这就是措施。那同样道理，再看这 插入深度不足怎么办呢？可以增加插入的深度，或者怎么办呢？或者我把这一部分土体呢进行一定的加固，对吧？啊，加固这本土体强度增加了，侧向的抗力也增加了，它就可以抵抗外面土压力的作用。 所以说呢，在这个位置，我们提到了四个措施。第一个， 增加维护结构入土的深度有了吧，因为你入土的深度太小了，容易出现基地的隆起，所以为了保证坑底的稳定，我可以增加入土的深度。 然后呢，怎么办呢？可以使这个这个加固土体。第二个措施，由于向下的自重没办法 压住向上的顶托力，所以我可以采取什么措施？增加向下的重量，减少向上的重量。那可以设置景点降水，降低向上的顶托力，可以实时施作底板，增加向下的重力， 所以你看这些东西都是相关联的，这是坑底稳定的控制措施，作为案例，作为选择都可以出题，需要掌握啊。所以说呢，我们把前面这个位呢给大家讲了以，后面的一些措施呢，它对应就出来了，而这些呢是以选择题为主。 由于基坑呢，一直处于开挖的过程，监测基地隆起呢比较困难，一般通过什么呢？监测立柱的变形来反映基地是否出现了隆起，这个呢，可以考一分儿单选。 所以我们前面呢给大家讲的这一部分基坑的变形控制选择题为主，你说如果实在呢，说这这整半天呢，还理解不了，你先放一放，必定呢，它重要性级别呢，会低一些。接下来第二条， 基坑的变形控制，控制变形的方法有哪些呢？增加维护结构支撑的刚度，增加入土的深度，加固基坑内被动区的凸体啊，以及呢，减小每次开挖凸体的尺寸和开挖以后呢支撑的暴露时间。 也就说呢，你一次呢挖，少挖一点，但不要太挖厚，不要挖太厚是吧，少挖一点，第二个是什么呢？开挖以后呢，及时的把它给撑起来啊，及时撑起来， 这是措施，通过呢调整维护结构的隔水围幕的深度啊，降水井的布置来降低减少降水对环境的不良影响。这个呢，就是有什么，你看比如有回灌对吧？回灌呢，也可以减少降水的影响，把这个呢布置在基层的内部，也可以减少它的影响。 这个地方选择题两分需要掌握啊选择题两分需要掌握。控制维护结构变形啊，控制基坑变形的方法， 刚加深调控，又减少尺寸和时间刚加深调控，哎呀，加深对什么什么的调控，又减少尺寸和时间， 刚做过的决定，又减少尺寸时间，增加它的刚度，加固基坑的凸体伸指的什么呢？深度 刚度加固对吧？啊，刚加刚加深调控，调控什么呢？调整什么？控制什么？调整维护结构隔水帷幕的深度与降水井来控制或减少降水对环境的不良影响。 哎，每次你挖的重就挖少一点呗，你挖那么多，以及呢，挖了以后呢，及时的把支撑的给撑起来，不要让它暴露的时间太长。 这个呢，就是控制变形的措施和方法，选择题两分啊，好了，那相对来讲呢，第二条和谁呢？和这第三条，这两个呢，相对连接是更为重要的，比第一个重要的多。 那这一部分呢，就是关于第三个涉及的控制维护结构变形的方法，总共三个点， 变形特征以及呢，控制基坑变形的基底隆起的。相对来讲呢，这两个更为重要，比第一个更重要。看一个小题目，设有支护的基坑土方开挖过程能够反映基底隆起。谁呀？ 立柱的变形啊，立柱变形来反映基底是否出现隆起啊。 这一部分当中比较重要的是谁呢？一个是这一部分啊，一个谁呢？一个是变形控制里边的这个什么呢？刚加深调控，又减少尺寸和时间，这两个比较重要啊， 接下来我们看第四部分，地基加固的处理方法啊，这里边呢，主要就讲成地加固的方法，什么注浆呢？水滴搅拌呀，高压喷射注浆。哎，注意，这个章节呢，是可以作为案例的出题的啊。 首先第一个加固的目的，说坑外加固，坑内加固，这什么呢？典型的多选择题，看到没有，二零年二一年，二三年 多选择题都是多选第二十四题，二十五题，二十六题，所以出题呢，按照教材顺序，基本上呢，到这以后就该出这个点，哪些是？就是基坑外加固什么目的，基坑内加固什么目的？怎么办呢？区分它就像什么呢？前面所讲过的第二联墙， 哪些是钢性，哪些柔性做区分，十一根钢筋，钢筋外侧一个呢是止水，一个是减少维护结构所承受的主动土压力。把这两个记住啊，记住这两个，剩下的是基层内加固的目的，两分多选搞定。 第三个加固的方法，技术要求有，注浆法，水泥土搅拌以及高压喷射注浆。首先呢，我们对这三个方法的原理简单了解一下 这三个方法，你看，前面在讲隔水帷幕的时候也提了，哎，注浆，水一头搅拌，高压喷射注浆可以作为帷幕使用， 这呢也可以作为地基加固的方法进行使用。注浆，那就是在地面钻孔， 然后呢，在高压的浆液的压力的作用下，迫使这些水泥浆沿着地下的一些缝隙呀，空隙呀，哎，去延伸加固土体的目的，这叫筑浆法。 水泥土搅拌呢，用的是机械搅拌的方式，把水泥和土体进行充分的混合搅拌，凝固了，是一个加固体。 而高压喷射注浆呢，靠的是喷射出来的高压的射流，达到切削涂体搅拌的目的。 前面这个是通过搅拌轴机械搅拌，而这个呢，靠压的，靠的什么呢？这个高压的浆液啊，射流的影响，所以这是这三种方法先有一定的了解和认识。 然后呢，我们看注浆法，说注浆的方法有什么呢？渗透注浆、霹雳注浆、亚密注浆、电动化学注浆。单选择题一分儿单选 二零年第九题二二年第八题二二年第九题选择题啊，单选题啊，这个是 a， 这是 boy， 这 c， 这 dog 啊，四个选项你注意，来来来，注意啊，选项已经给你了， 那题干是什么呢？说是有中沙以上的沙井土以及有裂隙的岩石，有缝，有缝就怎么办呢？就渗透呗，有缝就渗透，搞一盆水哗啦一下子洒到这沙滩上没了，你跑哪去了？渗下去了，有缝隙才能渗下去。 碎石土，砂卵石夯填料的路基，这个呢，是在我们表格下方呢，有一个小圆圈，我直接呢把它拿到这来了是吧？啊，你看碎石土、砂卵土，这里边也有缝隙啊，用的什么呢？注浆方法， 渗透性低，用什么呢？劈裂注浆，渗透性低的，哎，不是粘性土缝没缝对吧？渗透系数比较小，渗透性比较低，怎么办呢？劈开它，劈开它也要往里边注浆的，所以其实最容易出的还要说这个 啊，你就记住，中沙以上沙性土，有裂隙的岩石，有缝隙的地方就有什么渗透注浆就得了。 那关于注浆的设计，说注浆设计呢，包括什么呢？相关的参数，注浆量，注浆的有些范围、注浆流量、注浆压力、浆液配方等相关的注意，这一部分可以作为案例的简答题。出题 说，注浆呀，要设计哪些参数，或者注浆设计的参数有哪些？注浆量，注浆流量，注浆压力、浆液配方，也就是配比、注浆有效范围以及不口。 这个呢，是所有的注浆基本上都会满足这个要求哎，后面我们要讲到 n 多种注浆，什么小刀管注浆呀，管棚需要注浆呀，对吧？压力围幕需要注浆呀，那这个地级家务也需要注浆呀，太多了，基本上所有涉及注浆的问题， 注浆量，注浆流量范围以及注浆压力和浆液配比都是需要涨，都是都是满足这个要求的，他们的参数都有这些 轴浆加固具有较大离散性。什么叫离散性呢？不均匀对吧？哎，不均匀，不稳定啊， 就像什么呢？说这个有的考试发挥不稳定是吧？啊，那有的很很稳定，一直稳定在六十分以下啊，你说很多学霸一直稳在九十分以上啊，你这忽高忽低的，不稳定，离散性啊， 不一致，不均匀是吧？那注浆检验呢？加固在二十八天进行，可以采用什么呢？标准贯入，轻型静止触探以及面波的方法。检验什么呢？加固底层的均匀性。 对于这个加固体注浆的加固体检验的项目有三个，一个呢叫均匀性，一个呢叫强度，一个呢是渗透性，这是检验的三个项目， 这需要记案例的考点。三个项目，那对于加固底层的均匀性又用什么方法来测均匀性呢？清净，免入，清净、清醒、镜子中的面、面波入、标准贯入， 这三个方法用于测什么呢？注浆法加固底层的均匀性，所以这是另外一个案例的考点。 可以这么来出题的啊，什么叫面波呀？什么叫蜻蜓静立出台，什么叫标准关注呀？没必要了，你对他没有任何的了解，没有任何影响啊，一点不影响你的考试，你只要记住这个名词就行了。这是简答题，简答题，简答题，这是关于注浆法。 那第二个呢？我给水泥土注浆，水泥土搅拌啊，说根据固化形式呢不同，可以分为浆液以及粉体两种，那前者呢？浆液呢？地基土搅拌，后者呢？粉体与搅拌，说白了就是喷浆以及喷粉。什么时候喷浆呢？ 喷粉粉，水泥粉，水泥粉，粉体，你只有有水的或者含水量的比较高的情况下，你才能去喷粉， 粉和水体和土体的水分才能够发生化学反应。所以说呢，你比较干燥的地方，那一定是喷浆，只有含水量比较高的地方才能够去喷粉。 这个了解一下啊，而这一部分需不需要记这本？注意啊，这一部分不需要记。靠什么？靠单选。为啥不需要记？那考试的为啥不需要记？你注意啊，这里边首先我们要知道水泥土搅拌的原理 怎么样去做的呢？它是靠的机械搅拌的作用。机械搅拌，那你像什么地层能用，什么地层不太能用呢，你看障碍物大箍石比较多，那你这个搅拌轴受影响呀。 另外呢，欠固结的淤泥，淤泥之度以及硬塑坚硬，哎，坚硬的地方搞不动对吧？你好比拿个铁锹，什么你，你挖粒土，那松软地层好挖，那坚硬的也不好挖呀， 对吧？那，那钻孔呀，那，那搅拌不一个道理吗？密实，所以这些词存在了，他就不太适用，你不需要去记，只需要去理解原理。选择的考点说下来哪些底层能用，哪些不能用呀，那就选择题呗。 那么第三个啊，具有什么优点呢？二一年案例，二五年的选择也都出了，今年呢，了解一下就可以了。了解就行了啊，这个地方呢，我们就不再讲了。三、无，无噪声，无震动，无污染，最大限度利用原土。 然后呢，可在周围啊，什么建筑地下管线影响小，密集的地方也能用，与混凝土相比呢，它更能够降低造价。为啥呢？没钢筋啊，所以这部分呢，我们今年就了解就可以了啊。水泥土搅拌施工步骤，施法跟法呢？施工设备不同，你注意啊， 怎么搞？先是进行搅拌就位，没问题，调平欲罢下沉至设计的加固深度，先是搅拌对吧？哎，先搅拌下去， 然后呢，喷浆，喷粉搅拌提升到预计的停浆面，再重复搅拌下沉至设计的加固的深度，再怎么着呢？再进行喷浆喷粉提升到预定的停浆面。你注意啊，两个来回， 先是预拌下沉到设计的加固深度，再往上喷浆搅拌提升到预计的停浆面，再往下搅拌，再往上喷浆，下的时候是搅拌的，上的时候是喷浆的，一下一上，一下一上，这跟什么呢？ 跟弹吉他的扫弦一样的对吧？下下上下上下上，哈哈，下上下上啊，就这么一个顺序。当然呢，针对于这个什么呢，这个水泥土搅拌来讲，可能今年出题的几率会低一些啊，作为案例，我们考案例可以考什么呢？高压喷射注浆， 你看啊，高压喷射注浆法作为案例呢，是可以去除相关的一些题目的。高压喷射注浆首先原理我们就不再讲了啊， 那对于淤泥，淤泥制土，粘性土啊等等都是可以使用的，但是对于什么硬粘性土，那不也一样，你这个这个什么呢？你看洗车这个水枪， 你对着土地这面一冲一会一坑，你对着水泥地面冲半天了没反应，为什么呢？因为水泥地面比较硬是吧，你冲不动呀，你对土来讲一冲就散了， 所以什么底层加固效果好呢？这些软的地方是吧？对于硬粘性土效果就特别特别差，所以这就是可以考一分单选题的一分单选题啊。 第三个，高压喷射，逐渐的有旋喷、定喷和摆喷。什么叫旋喷呢？就像我一样是吧？啊，站在这个位置，我是一个搅拌轴是吧？啊，旋喷就什么呢？旋转喷射，什么叫摆喷呢？ 哈哈，这样就叫摆喷。什么叫定喷呢？一上一下就直，直来直去，对吧？这叫定喷，就像什么呢？就像这个笔一样是吧？哎呀，我旋转的，当然你看不清是吧？这个旋转来喷声，摆喷、摆喷，定喷，就这么来， 所以这就是三种方式吗？你旋转来喷，那不就是个圆吗？你摆摆喷不就是个 b 状的是吧？啊，只有两侧这个位置能够有影响。 所以这个问题很简单，全喷、定喷和白喷谁效果好？那必须，这个必须是这个效果好啊。 那另外关于这个喷射啊，他有单管法、双管法以及三管法，说白了有一管，俩管，三管啊，你不管是几个管，里边有效的借治都是谁？ 水泥浆液，水泥浆液和土体呢，是进行混合搅拌的，最有效的还是水泥浆液。 你单管法，水泥浆液双管法呢？又加了个空气三管法呢？在双管法记录呢，加了什么呢？加了一个水，在这记三个字叫什么？浆汽水， 说大家呢，都好好考是吧，好好跟着潘老师学，考过了以后呢，一人奖励一瓶汽水，一人奖励一瓶汽水啊。将汽水 单管法就是一个字江，双管法就是两字江气三管法就是三个江，汽水单管法，水泥浆液双管法，水泥浆液加上压缩空气三管法，再加一个什么呢？高压水，江汽水 单管，双管，三管，这就它相应的介制，分别是什么？选择题，案例题都可以出，非常简单啊， 那戒指不同，有效距离范围也不一样，三管法最大，单管法最小，这需要记吗？啊，你如果三管法连单管法加锅效果好都没有，你整这仨管干什么呀？费劲巴拉的是吧？所以这不废话吗？ 整体上这一页你就给我记三个字就行了。将汽水结束，第五个高压喷射注浆的生物流长钻就被钻孔，钻孔完了。植入注浆管，高压喷射注浆，拔出注浆管。 啊，植入注浆管，高压喷射注浆拔出，这样先放进去，注浆拔出来，那跟什么呢？跟打针一样是吧？ 这，哈哈，咔哧打进去是吧？啊，把什么呢？把这个这个里边的这个疫苗打进去，然后再拔出来是吧？置入注浆管， 高压喷射注浆，注浆呗，那最终俩字不是注浆吗？然后干什么？拔出注浆管，所以这个位置作为案例再出题。哎，这呢，我空一个 a， 这呢，我空一个 b， 问你空缺的工序是什么？那这不就案例题呗。 第七个，那么施工的尺量采取什么方法呢？开挖的方法，钻孔取芯的方法，标准贯入实验以及动力出碳四个方法。这是什么？ 这是高压喷射注浆检验的方法，叫什么呢？开芯入洞对吧？啊？开挖检查芯，钻孔取芯入标准贯入洞，动力出碳。 这是案例的简答题，简易的方法，这是简，这是案例题，工序不全的啊。然后呢，这个位置可以考选择，可以考案例，比较简单啊，这个地方呢，是一分半选，这不就是高压喷射注浆吗？ 所以我们在这里边啊，讲了有注浆法，水泥土搅拌以及高压喷射注浆法。今年呢，我们就重点掌握什么呢？重点掌握的是高压喷射注浆，还有注浆法， 掌握这两个，那这是作为案例比较重要的内容，当然他一定会结合什么呢？结合了基坑的地加固相关的内容来出题啊。 好了，接下来我们看一个小题目，单管法喷射的是什么呀？浆汽水呗，浆浆水泥浆液 啊，直接选择 a 选项是吧？然后呢，下一个不属于高压喷射注浆施工质量检查方法叫什么？开心入洞啊，开心开开挖，检查新钻孔举行入，标准是洞动力出碳面波，谁 清净免入，那是注浆法加固底层均匀性用的方法啊，这些呢，比较简单的一个选择题。那整个这里边呢，关于地基处理第四部分啊，这是一多选题的考点，记谁呢？记的就是 外侧哎，外侧进行注浆加固目的，第一个止水，第二个减小主动土压力。注浆法是用的底层，四个方法一分儿单选，渗透是重点， 然后呢，检验的方法，均匀性啊，均匀性什么呢？清净免入案例题或选择题。然后呢，注浆相关的参数案例题以及呢，检验的项目，除了均匀性还有强度，还有渗透性，这也是案例题的考点。 水滴搅拌，这是单选择题适用条件，优缺点呢，可以出案例，但是几率比较小，所以这两个我们重点掌握。 单管法，双管法，三管法，借治，将汽水流程可以出案例，然后呢方法，用什么方法来检查？开心蠕动可以出案例，这个呢就是我们所讲的整个维护结构里边第四部分地基加固相应的考点。 那这四部分呢，其实内容还比较多的啊，内容还是挺多的，第一部分呢是什么呢？是关于放坡的继承。第二部分呢是明挖有维护结构的。第三部分呢，涉及到地基的变形控制的。第四部分涉及到地基加固的，这里边来讲呢，相对的是第二个维护结构 啊，有明挖有维护结构的和第四部分地基处理的方法，这两个是最为重要的 啊，这是属于我们整个维护结构这一部分比较重要的相关内容。那这一部分呢，我们就先讲到这啊，下一节课呢，我们就从三点三点二开始整个维护结构施工完了。那接下来该搞什么呢？该搞主体结构了 啊，下一节课呢，我们开始讲主体结构里边相关的施工技术，这节课就到这下节课，拜拜。
